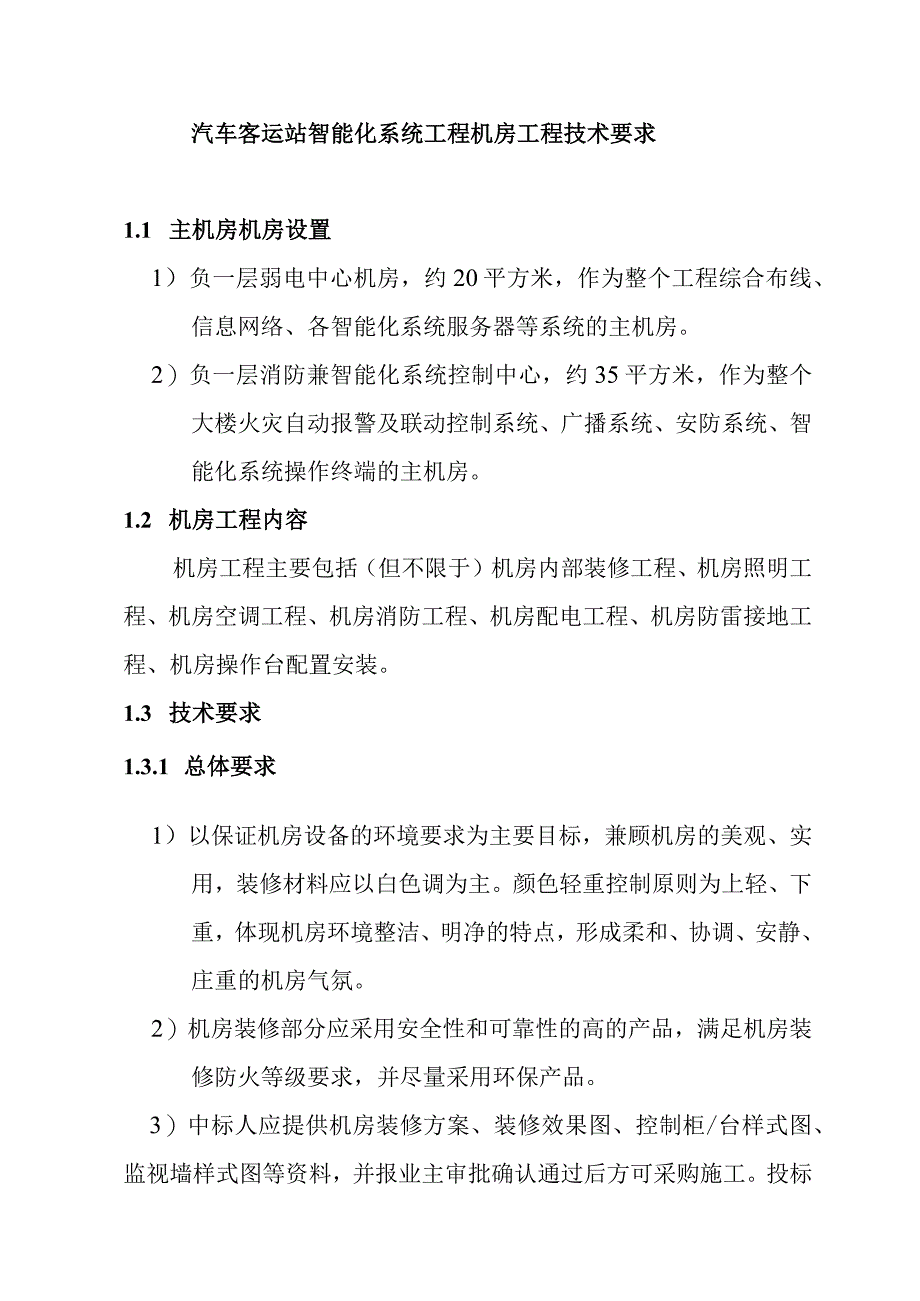

1、汽车客运站智能化系统工程机房工程技术要求1.1 主机房机房设置1）负一层弱电中心机房，约20平方米，作为整个工程综合布线、信息网络、各智能化系统服务器等系统的主机房。2）负一层消防兼智能化系统控制中心，约35平方米，作为整个大楼火灾自动报警及联动控制系统、广播系统、安防系统、智能化系统操作终端的主机房。1.2 机房工程内容机房工程主要包括（但不限于）机房内部装修工程、机房照明工程、机房空调工程、机房消防工程、机房配电工程、机房防雷接地工程、机房操作台配置安装。1.3 技术要求1.3.1 总体要求1）以保证机房设备的环境要求为主要目标，兼顾机房的美观、实用，装修材料应以白色调为主。颜色轻重控制原

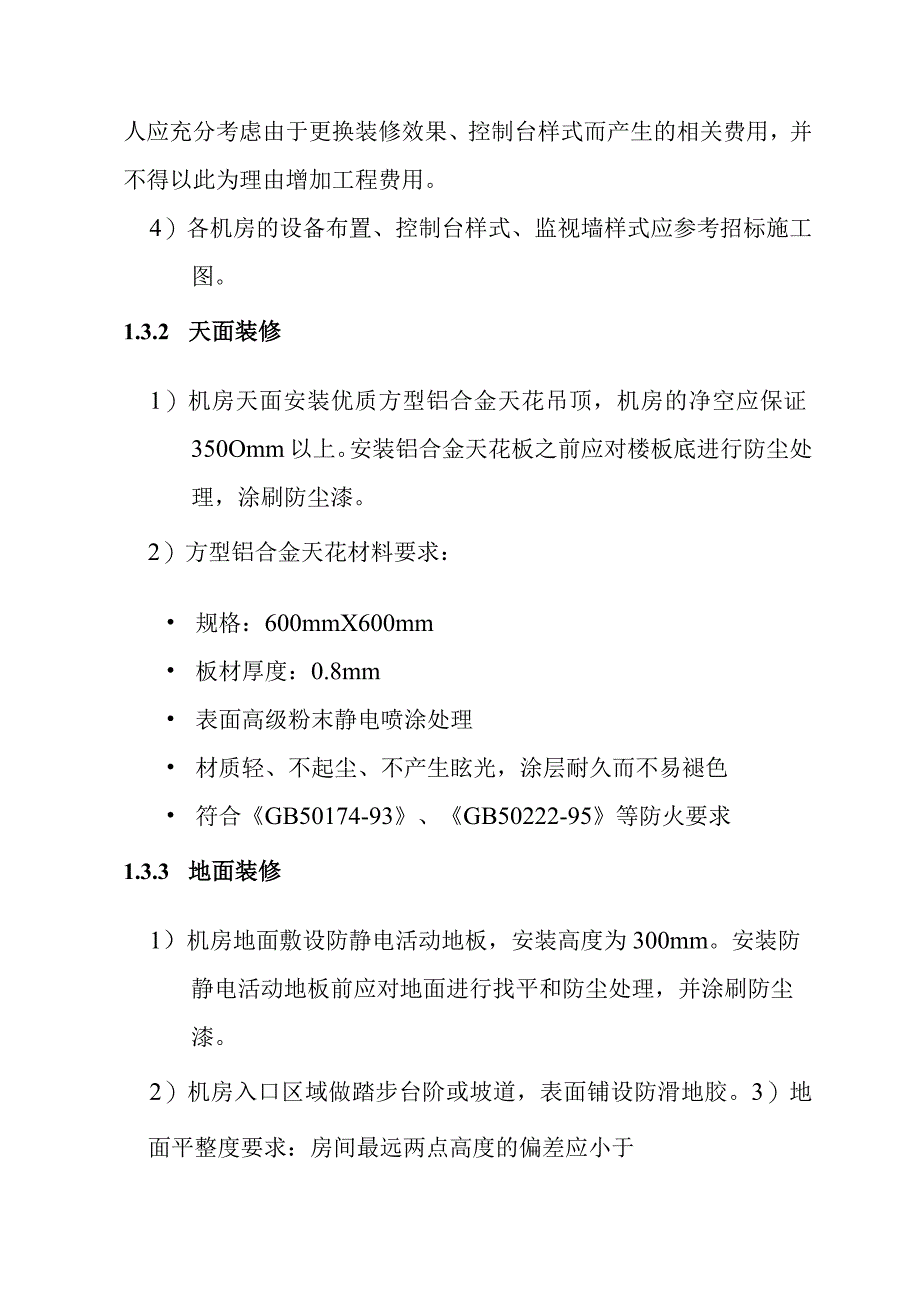

2、则为上轻、下重，体现机房环境整洁、明净的特点，形成柔和、协调、安静、庄重的机房气氛。2）机房装修部分应采用安全性和可靠性的高的产品，满足机房装修防火等级要求，并尽量采用环保产品。3）中标人应提供机房装修方案、装修效果图、控制柜/台样式图、监视墙样式图等资料，并报业主审批确认通过后方可采购施工。投标人应充分考虑由于更换装修效果、控制台样式而产生的相关费用，并不得以此为理由增加工程费用。4）各机房的设备布置、控制台样式、监视墙样式应参考招标施工图。1.3.2 天面装修1）机房天面安装优质方型铝合金天花吊顶，机房的净空应保证350Omm以上。安装铝合金天花板之前应对楼板底进行防尘处理，涂刷防尘漆。2
3、）方型铝合金天花材料要求： 规格：600mmX600mm 板材厚度：0.8mm 表面高级粉末静电喷涂处理 材质轻、不起尘、不产生眩光，涂层耐久而不易褪色 符合GB50174-93、GB50222-95等防火要求1.3.3 地面装修1）机房地面敷设防静电活动地板，安装高度为300mm。安装防静电活动地板前应对地面进行找平和防尘处理，并涂刷防尘漆。2）机房入口区域做踏步台阶或坡道，表面铺设防滑地胶。3）地面平整度要求：房间最远两点高度的偏差应小于0.2%,且最大不得超过30mm。4）防静电活动地板材料要求： 规格：600mmX600mm 厚度：34mm 填充质料：石膏 上下板材料：钢板 面板材料：
4、HPL 集中负荷，600Kgm2 平面度0.7mm 防火等级：Bl 系统阻抗：21xl6ii（）io欧姆测试电压IOoV1.3.4 隔断装修1）机房内部不同功能分区之间采用高强度单片钠钾防火玻璃隔断。防火玻璃安装采用槽钢固定，并经过防锈处理后用哑光不锈钢作饰面包框。隔断高度应满足消防要求。2）高强度单片钠钾防火玻璃材料要求： 厚度：9mm 防火时间：100oe的火焰冲击下80min 强度高：大面积上120fg,边缘85fg 透明度高、防火、防静电、吸音 可加工性、高耐侯性防火性能：符合GB15763.1-合Ol所规定的C类1级,通过国家防火建筑材料质量监督检验中心的检验1.3.5 墙面装修1）
5、机房所有豉墙面及柱面进行找平和防尘处理，并涂刷三层以上Ia乳胶漆。2）机房的墙和顶棚的抹灰、涂料、油漆及其他装饰材料应保证不脱落、不起皱、不掉灰。1.3.6 门窗1）机房门根据各区域的功能用途，并结合消防安全方面考虑。2）防火玻璃门配置地弹簧和不锈钢门把手，金属防火门结构的锁、较链、闭门器、导轨把手等五金件均采用满足防火、密闭要求，具有缓冲防腐功能。1.3.7 机房照明1）机房照度要求达到500Lx以上，照明设备选用高效荧光灯盘，配电子镇流器。2）荧光管采用T5荧光管。3）设置应急照明灯具。1.3.8 机房空调机房空调设备详空调专业图纸，投标人应配合相关空调设备的安装、调试，并在深化设计图纸中
6、将机房内相关的空调设备、管道、风口位置表示出来。1.3.9 机房消防机房消防设备详电气及给排水图纸，投标人应无条件配合相关设备的安装、调试，并在深化设计图纸中将机房内相关的消防设备、线路表示出来。1310机房防雷接地1）机房采用联合接地方式，在地板下安装25X3mm铜带组成接地汇集铜母排网，网格尺寸不大于2000X2000mm,铜排交叉连接处均采用铜制端子，固定地面通过高强度绝缘子。接地汇集铜母排网应与接地干线、接地引出线可靠连通。2）主机房内所有防静电地板、天花吊顶、工作台等必须进行静电接地，不得有对地绝缘的孤立导体。天花、墙面龙骨要求采用不少于6mm2的双色地线连接后再用16mn?的双色地
7、线与接地汇集铜母排相连。3）室外电源、信号线路进入机房采取加防浪涌保护器等防雷措施，相关要求详系统配电防雷接地章节要求。1.3.11 机房配电线路要求1）机房内所有电线/缆均要求穿镀锌钢管或金属线槽敷设于天花吊顶内/活动地板下，线路两端均加以标记，线槽管架应密封。2）机房内的弱电系统设备的控制、信号线缆，应单独在天花吊顶内/活动地板下穿金属管/线槽敷设，并应采取相应的屏蔽措施。3）不同电压等级的配电或信号电线/缆应分槽/管敷设。4）强弱电线槽/管应隔开相应的距离。5）设备电源插座与检修插座以颜色区分并加贴标识。1.3.12 机房控制台、监视墙的要求1）总体技术规范要求控制台、监视墙应采用标准化
8、设计，同时还必须易于进行更新和结构变形而不需对结构和外部构造进行大规模的改变。设备制造应完全符合相关行业标准。控制台、监视墙的外观制造应使用现代型材或相应材料，并保证可以实现一个星期工作七天，每天工作24小时。中标人应负责整体布局设计、控制台设计及安装，提供控制台上足够的强电、信息接口及各类设备安装位置，负责本项目内计算机及相关设备的安装，并配合其他系统的安装调试工作。控制台在提供最大的自由度及实用性的同时必须遵循人体工学设计规则、美学要求、符合安全规范。控制台必须可以自由地根据个人喜好对显示器的位置进行调整，并且适应各种尺寸的主机、工作站、通讯器材、显示器和操作仪。控制台的架构必须保持水平以
9、便与房间地板之间保持平行。2）控制台人体工程学要求控制台顶部距地面水平高度为1.18米，略低于人体正常坐姿的视力线水平高度（l2L25m）,使大屏幕、桌面显示器与桌面这三大视野范围互不影响或干扰，方便操作员的使用，提高工作效率。工作人员经常使用设备的位置应可以合理排开，键盘、电话、控制器、显示器等，都应在合理安装位置，保证使用操作方便、位置布局合理，并且达到长时间工作不感到疲惫。 工作人员之间工作应互不干扰，前后排之间走路通过的时候不影响其它员工的正常工作。 控制台上显示器屏幕顶部1/3与视线平行或在视线之下，屏幕距离人眼的距离最小为457mm,大约为手臂长度。3）控制台、监视墙材质及工艺要求
10、 框架结构中的上下部分水平梁和垂直边柱应采用冲压铝制成。 后纵梁及后背柱的机构部件应采用精密锻造的冷轧钢制成，并在其表面涂耐磨静电粉。 显示器及主机支托架应采用精密锻造的冷轧钢制成，并用耐磨粉抛光表面。 前后面板应采用较链同主框架连接，在不需要任何工具的状况下，可自由拆装。 控制台面的每个表面最大受力应达到250磅。 控制台应提供用于机柜外壳、结构、金属线槽等保护接地，接地电阻应小于1Q。4）质量保证要求 应答方所选择的控制台厂家至少拥有3年以上制造经验，必须提供相应证明。 拥有ISo9001认证。1.4主要设备材料表序号设备名称单位数量备注1微孔吸音铝合金天花（含吊架、安装附件）m2552全钢抗静电地板（含支架、安装附件）m2553钢化玻璃墙面隔断（含支架、钢化玻璃单开门、装附件）m2304地板、顶棚防尘漆m21505墙面ICI乳胶漆m21506机房接地4x40mm紫铜带（含安装支架）m306机房接地3x25mm紫铜带（含安装支架）m4273x36W灯盘批183x18W灯盘批110多位开关面板批111插座批112配电箱批113各规格电缆、电线、管槽批114操作台个1备注：本表设备材料数量仅供参考。
