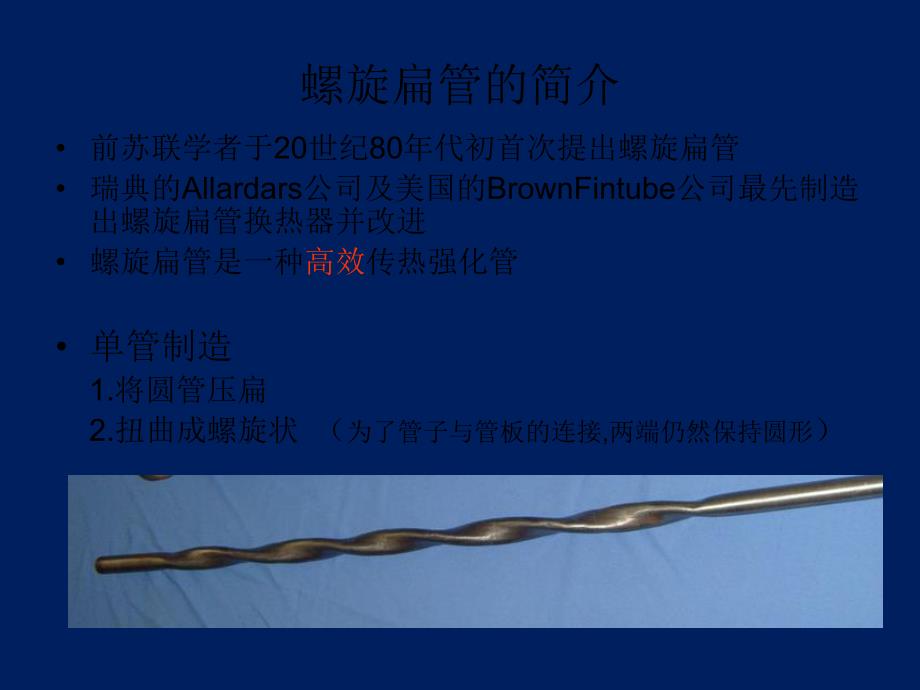

1、螺旋扁管的简介 前苏联学者于20世纪80年代初首次提出螺旋扁管 瑞典的Allardars公司及美国的BrownFintube公司最先制造出螺旋扁管换热器并改进 螺旋扁管是一种高效传热强化管 单管制造 1.将圆管压扁 2.扭曲成螺旋状 (为了管子与管板的连接,两端仍然保持圆形)横截面积形状为扁圆或椭圆形 短长轴比:B/A (扁度)螺旋比:S/de (扭曲程度)(S为螺距,de取基管的当量直径)结构参数 S/de 与 B/A 对螺旋扁管管内传热的影响较大,存在着最优化的问题,目前已经有了一些研究成果螺旋扁管形状参数螺旋扁管换热器简介 螺旋扁管换热器是在传统管壳式换热器的基础上,以螺旋扭曲扁管代替光

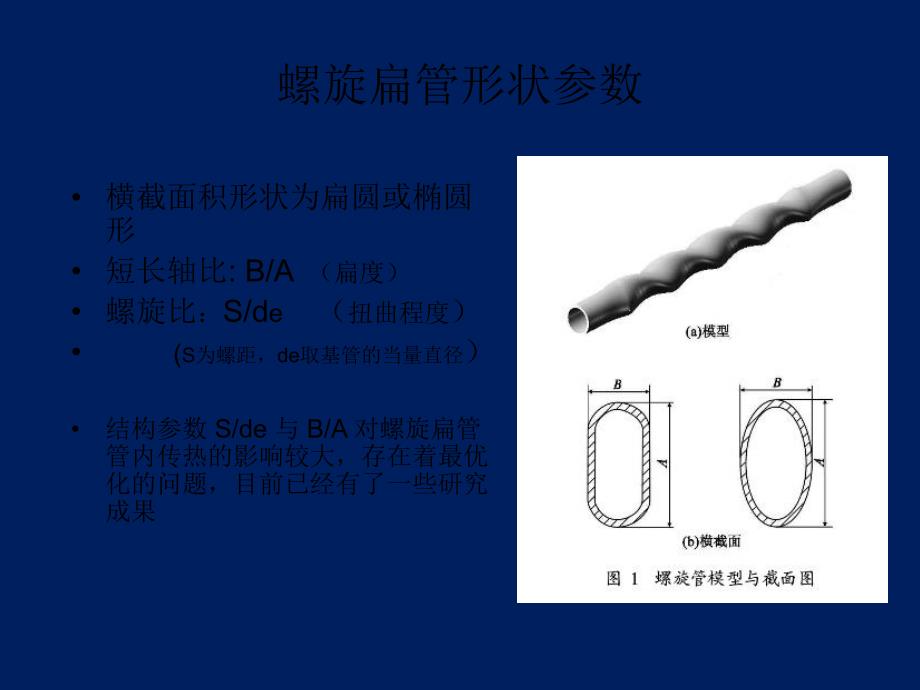

2、管,壳程没有折流板,可依靠螺旋扭曲扁管外缘螺旋线的点接触进行自支撑。管内传热强化机理 管内螺旋流道使流体在流动时产生纵向旋转和二次旋流,这种螺旋扰流作用增加了流体的扰动程度,减薄了传热边界层,增强了流体的混合,这种混合使得管壁附近保持较高的温度梯度,增大了Nu数,极大的提高了传热系数。壳程传热强化机理壳程流体在通道内由于离心力的作用而周期性地改速度和方向,强化了流体的纵向混合 同时,壳程流体流经相邻管子的螺旋线接触点后形成脱离管壁的尾流,增大了流体自身的湍流度,破坏了管壁上的流体边界层,从而使壳程传热得到增强 螺旋扁管换热器的特点优点1、压降小2、传热效率高3、不易结垢4、不存在流动死区,不污

3、堵5、能够克服诱导振动,提高了可靠性缺点 螺旋扁管制造困难 低雷诺数时(管程:Re5000,壳程:Re8000)管内传热系数比普通圆管大2-3倍,虽然随着雷诺数的增大有所减小,但一般也可提高传热系数50%以上螺旋扁管换热器的应用 在国外,螺旋扭曲扁管换热器已广泛应用于化工、石油、动力以及钢铁行业中,自1984年以来已经生产了四百多台螺旋扭曲扁管换热器。在国内,投入工业应用有抚顺石油化工公司石油二厂的减四线油热回收换热器以及兰州炼油厂的酮苯脱蜡换热器等。据不完全统计,到目前为止,由洛阳石油化工工程公司设计并投入运行的已有十多台,由于传热效率高,螺旋扁管换热器是目前提取低温余热最理想的换热设备钢带捆扎管束,避免管束过长,因自身挠度较大,引起运行时的管子振动和下塌

展开阅读全文
