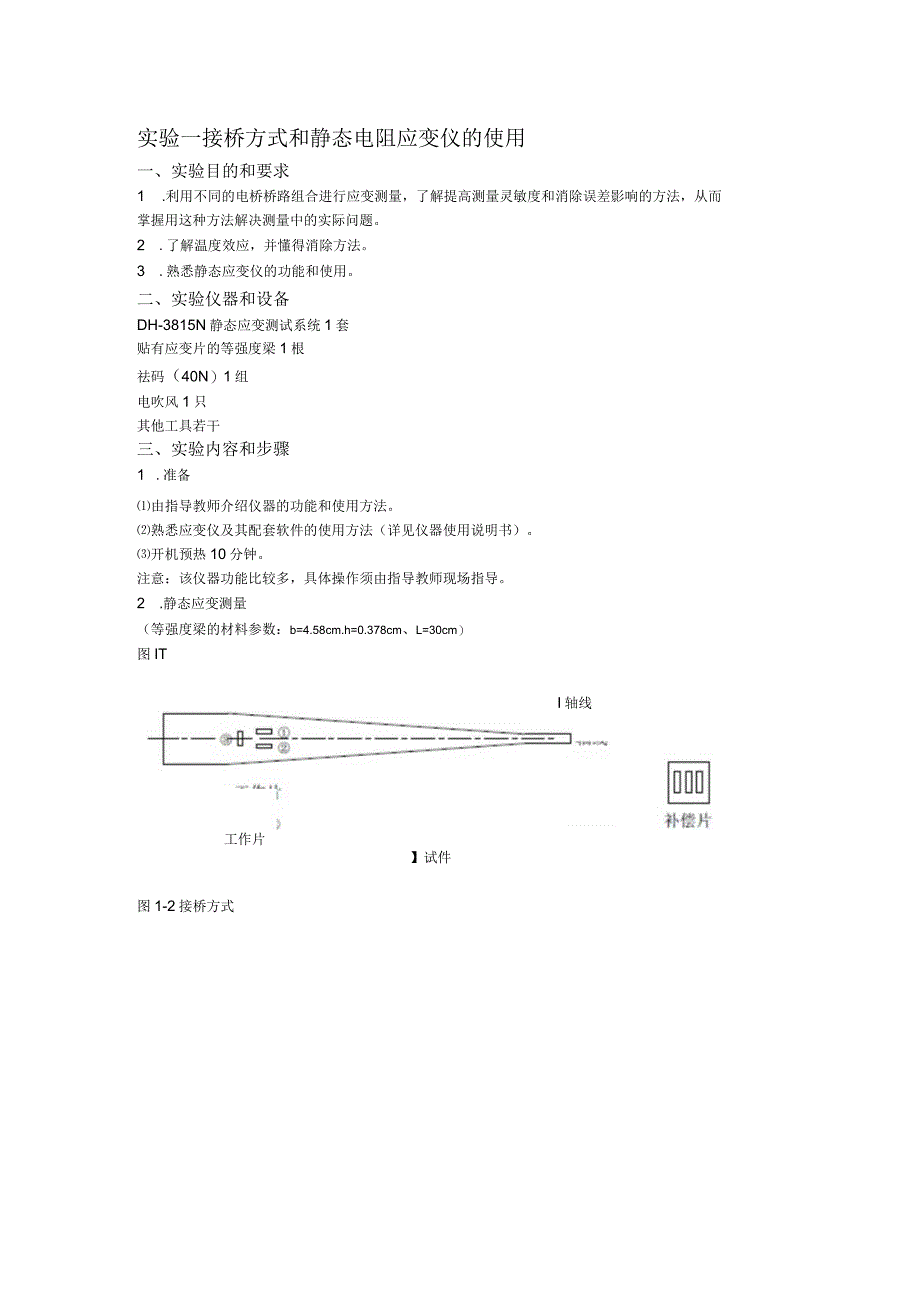

1、实验一接桥方式和静态电阻应变仪的使用一、实验目的和要求1 .利用不同的电桥桥路组合进行应变测量，了解提高测量灵敏度和消除误差影响的方法，从而掌握用这种方法解决测量中的实际问题。2 .了解温度效应，并懂得消除方法。3 .熟悉静态应变仪的功能和使用。二、实验仪器和设备DH-3815N静态应变测试系统1套贴有应变片的等强度梁1根祛码（40N）1组电吹风1只其他工具若干三、实验内容和步骤1 .准备由指导教师介绍仪器的功能和使用方法。熟悉应变仪及其配套软件的使用方法（详见仪器使用说明书）。开机预热10分钟。注意：该仪器功能比较多，具体操作须由指导教师现场指导。2 .静态应变测量（等强度梁的材料参数：b=

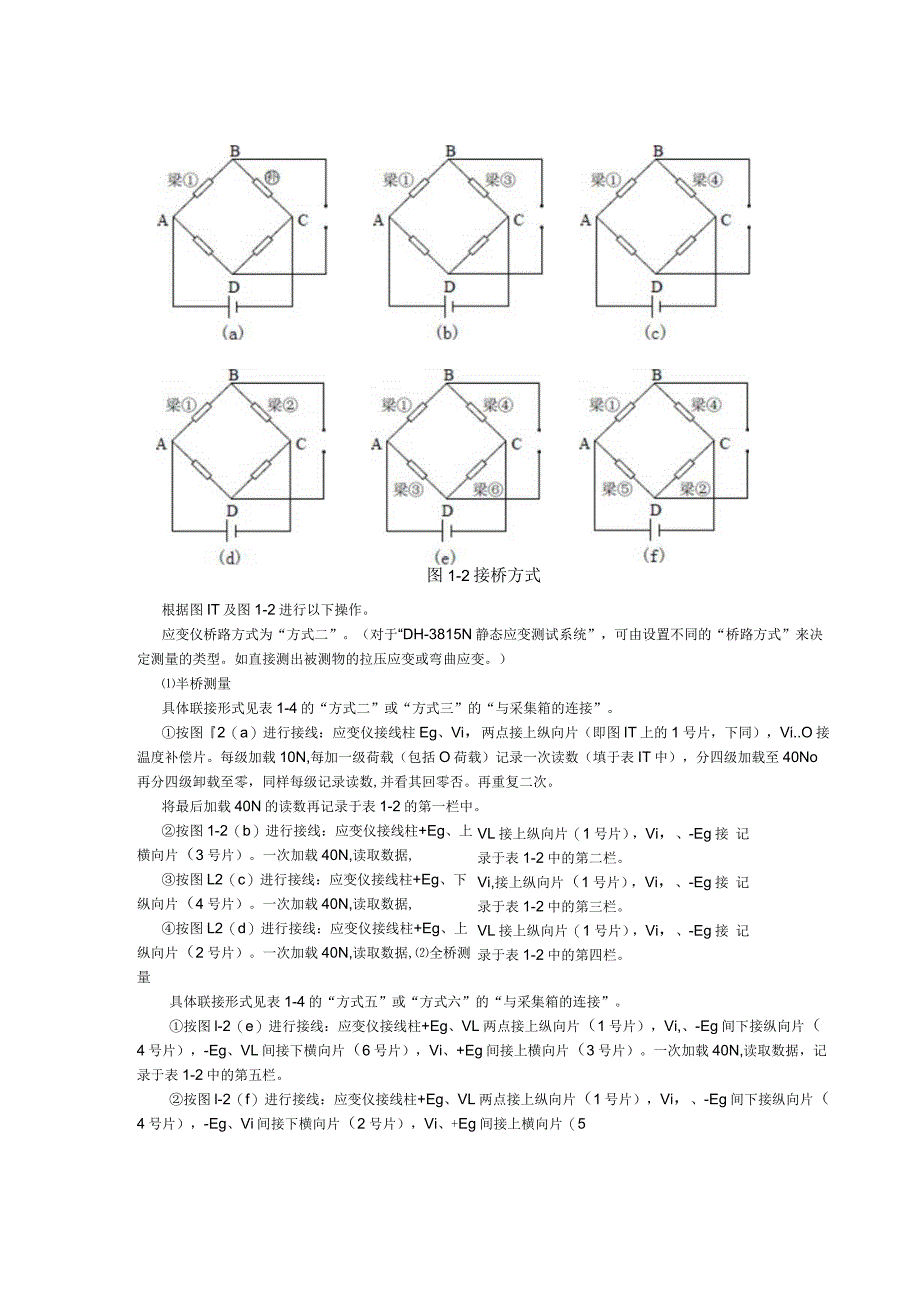

2、4.58cm.h=0.378cm、L=30cm）图ITI轴线工作片】试件图1-2接桥方式图1-2接桥方式根据图IT及图1-2进行以下操作。应变仪桥路方式为“方式二”。（对于“DH-3815N静态应变测试系统”，可由设置不同的“桥路方式”来决定测量的类型。如直接测出被测物的拉压应变或弯曲应变。）半桥测量具体联接形式见表1-4的“方式二”或“方式三”的“与采集箱的连接”。按图2（a）进行接线：应变仪接线柱Eg、Vi，两点接上纵向片（即图IT上的1号片，下同），Vi.O接温度补偿片。每级加载10N,每加一级荷载（包括O荷载）记录一次读数（填于表IT中），分四级加载至40No再分四级卸载至零，同样每级
3、记录读数,并看其回零否。再重复二次。将最后加载40N的读数再记录于表1-2的第一栏中。VL接上纵向片（1号片），Vi，、-Eg接 记录于表1-2中的第二栏。Vi,接上纵向片（1号片），Vi，、-Eg接 记录于表1-2中的第三栏。VL接上纵向片（1号片），Vi，、-Eg接 记录于表1-2中的第四栏。按图1-2（b）进行接线：应变仪接线柱+Eg、上横向片（3号片）。一次加载40N,读取数据,按图L2（c）进行接线：应变仪接线柱+Eg、下纵向片（4号片）。一次加载40N,读取数据,按图L2（d）进行接线：应变仪接线柱+Eg、上纵向片（2号片）。一次加载40N,读取数据,全桥测量具体联接形式见表1-4
4、的“方式五”或“方式六”的“与采集箱的连接”。按图l-2（e）进行接线：应变仪接线柱+Eg、VL两点接上纵向片（1号片），Vi,、-Eg间下接纵向片（4号片），-Eg、VL间接下横向片（6号片），Vi、+Eg间接上横向片（3号片）。一次加载40N,读取数据，记录于表1-2中的第五栏。按图l-2（f）进行接线：应变仪接线柱+Eg、VL两点接上纵向片（1号片），Vi，、-Eg间下接纵向片（4号片），-Eg、Vi间接下横向片（2号片），Vi、+Eg间接上横向片（5号片）。一次加载40N,读取数据，记录于表1-2中的第六栏。3 .作一点（补偿片）补多点（工作片）测量应变仪桥路方式为“方式一”。具体联接

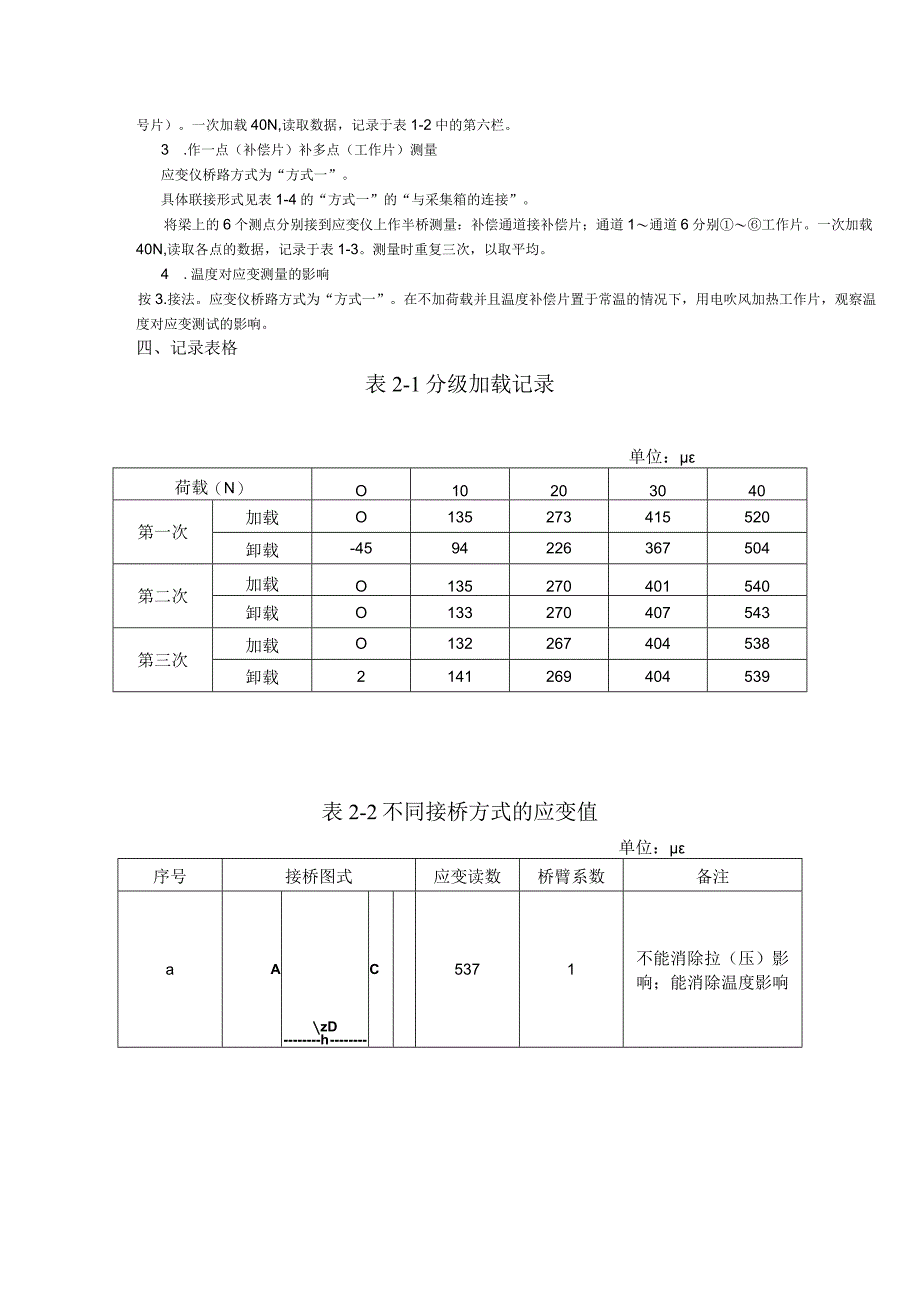

5、形式见表1-4的“方式一”的“与采集箱的连接”。将梁上的6个测点分别接到应变仪上作半桥测量：补偿通道接补偿片；通道1通道6分别工作片。一次加载40N,读取各点的数据，记录于表1-3。测量时重复三次，以取平均。4 .温度对应变测量的影响按3.接法。应变仪桥路方式为“方式一”。在不加荷载并且温度补偿片置于常温的情况下，用电吹风加热工作片，观察温度对应变测试的影响。四、记录表格表2-1分级加载记录单位：荷载（N）O10203040第一次加载O135273415520卸载-4594226367504第二次加载O135270401540卸载O133270407543第三次加载O132267404538卸
6、载2141269404539表2-2不同接桥方式的应变值单位：序号接桥图式应变读数桥臂系数备注aAzDhC5371不能消除拉（压）影响；能消除温度影响biADhb638l不能消除扭转的影响Ci)10822能消除拉压影响D-Ii_dIAzTC90应变相同，测不出应变变化D1_eIA.-11172(l+)能消除扭转的影响fIA上，w5,.DIlDC21584能消除拉压的影响表2-3作多点测量时各点的应变值单位：测点123456荷载(N)04000-10004000400040004001加、卸载0532-17-7536-100-93-1-28-549-27-65-643-1070820增量5325
7、49543546-93-92-521-522-578-5368282平均540544-93-521-557822加、卸载0524-20-7533-120-951-28-5509-65-6453600810增量524544540545-95-96-522-559-580-10058181平均534542-95-540-762813加、卸载-20529-2-16528-15-1-94-210-5137318-2143870810增量549531544543-93-92-523-520-532-6018181平均540543-93-521-56781平均值538543-94-527-56281五、实
8、验报告（至少应包括以下内容）1.试述桥臂系数的物理意义。桥臂系数的物理意义：惠斯顿电桥有源工作曾是数目，也就是对于一次测量的结构相对于测量单个应变片扩大或缩小的系数。2将附表1-3的数据自行对比，并与理论计算值对比，分析诸纵、横向片间的差异的原因。测点1、2、4、5的绝对数值接近，3、6的绝对数值也接近，这是因为1、2、4、5分别测的是杆件的轴向拉压应变，而3、6测量的是横向的泊松应变。1、2测点数值绝对值只和和4、5测点和相近，而4、5测点绝对值之差比1、2测点的大，说明存在扭转的影响。纵向片的差异也是因为此。M=NL=400.3=12Nm,I=-bh3=1/120.0458K0.0037833=2.061X1103（-10）=hM2I=110.02Mpa=E=524而上面的平均值也为540U,故误差为：54f24-3.05%L=30cm）4 .简述温度效应及消除方法。_温度效应;接入电桥的电阻应变计的电阻值随温度变化，一边没升温一度，应变放大器的输出的变量可大几十微应变。消除方法：用一片于工作片（贴在被测件上的应变计）阻值、灵敏系数和电阻温度系数都相同的应变计，把它贴在一块与被测件材料相同而不受力的试件上，并使他们处于同一个温度场中，电桥连接时使工作片和补偿片处在相邻的桥臂中。
