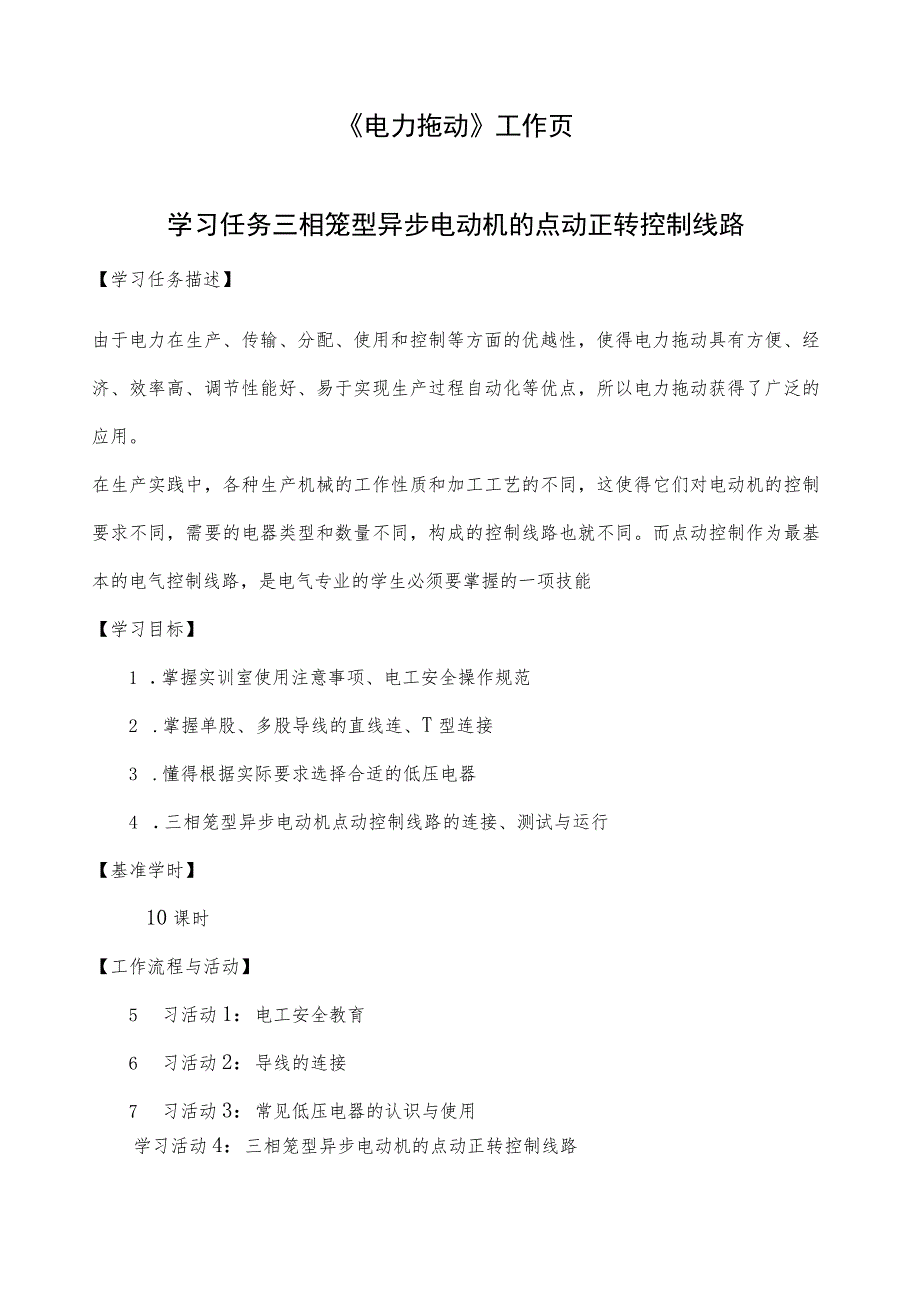

1、电力拖动工作页学习任务三相笼型异步电动机的点动正转控制线路【学习任务描述】由于电力在生产、传输、分配、使用和控制等方面的优越性，使得电力拖动具有方便、经济、效率高、调节性能好、易于实现生产过程自动化等优点，所以电力拖动获得了广泛的应用。在生产实践中，各种生产机械的工作性质和加工工艺的不同，这使得它们对电动机的控制要求不同，需要的电器类型和数量不同，构成的控制线路也就不同。而点动控制作为最基本的电气控制线路，是电气专业的学生必须要掌握的一项技能【学习目标】1 .掌握实训室使用注意事项、电工安全操作规范2 .掌握单股、多股导线的直线连、T型连接3 .懂得根据实际要求选择合适的低压电器4 .三相笼型

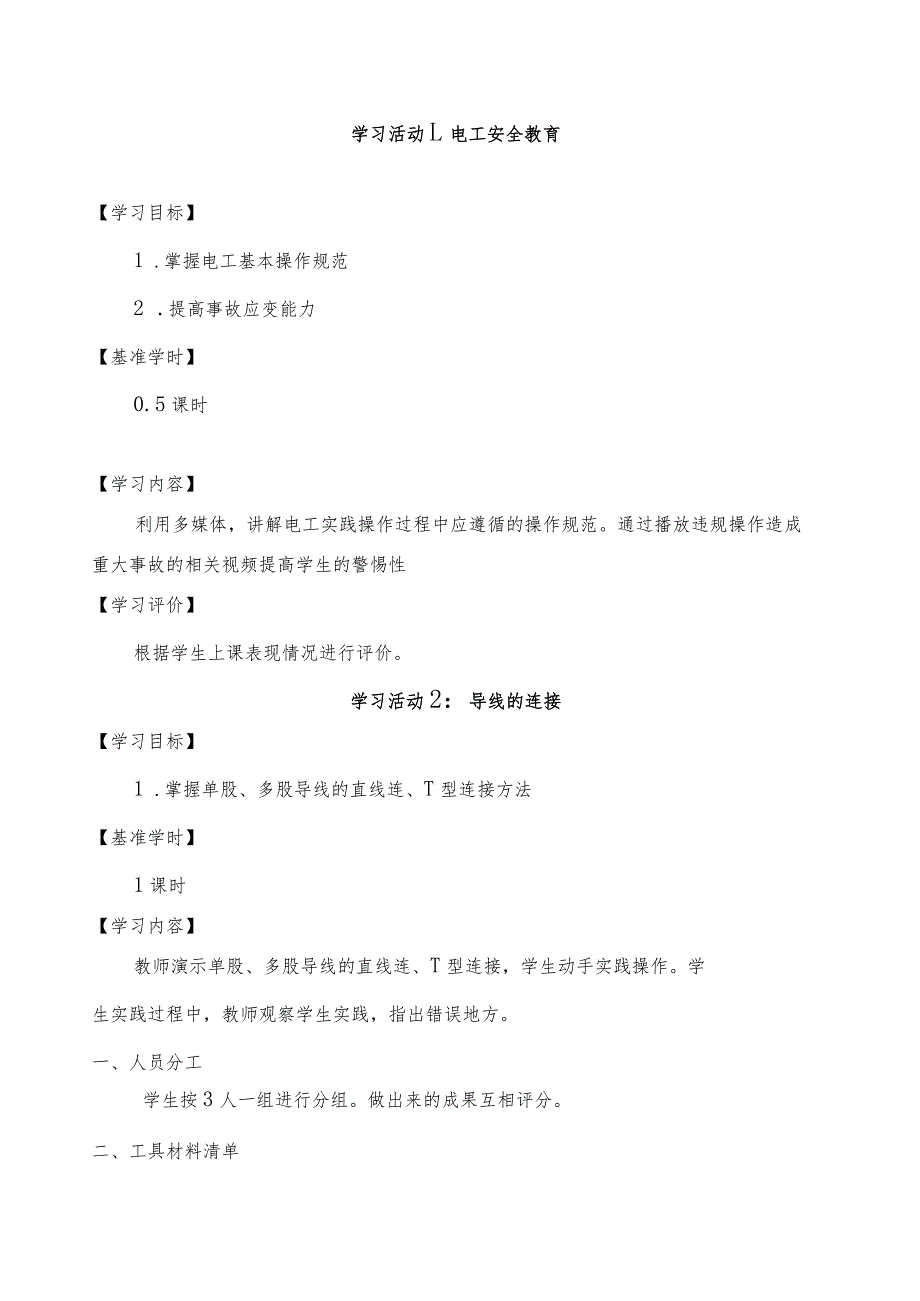

2、异步电动机点动控制线路的连接、测试与运行【基准学时】10课时【工作流程与活动】5 习活动1：电工安全教育6 习活动2：导线的连接7 习活动3：常见低压电器的认识与使用学习活动4：三相笼型异步电动机的点动正转控制线路学习活动L电工安全教育【学习目标】1 .掌握电工基本操作规范2 .提高事故应变能力【基准学时】0.5课时【学习内容】利用多媒体，讲解电工实践操作过程中应遵循的操作规范。通过播放违规操作造成重大事故的相关视频提高学生的警惕性【学习评价】根据学生上课表现情况进行评价。学习活动2：导线的连接【学习目标】1 .掌握单股、多股导线的直线连、T型连接方法【基准学时】1课时【学习内容】教师演示单股

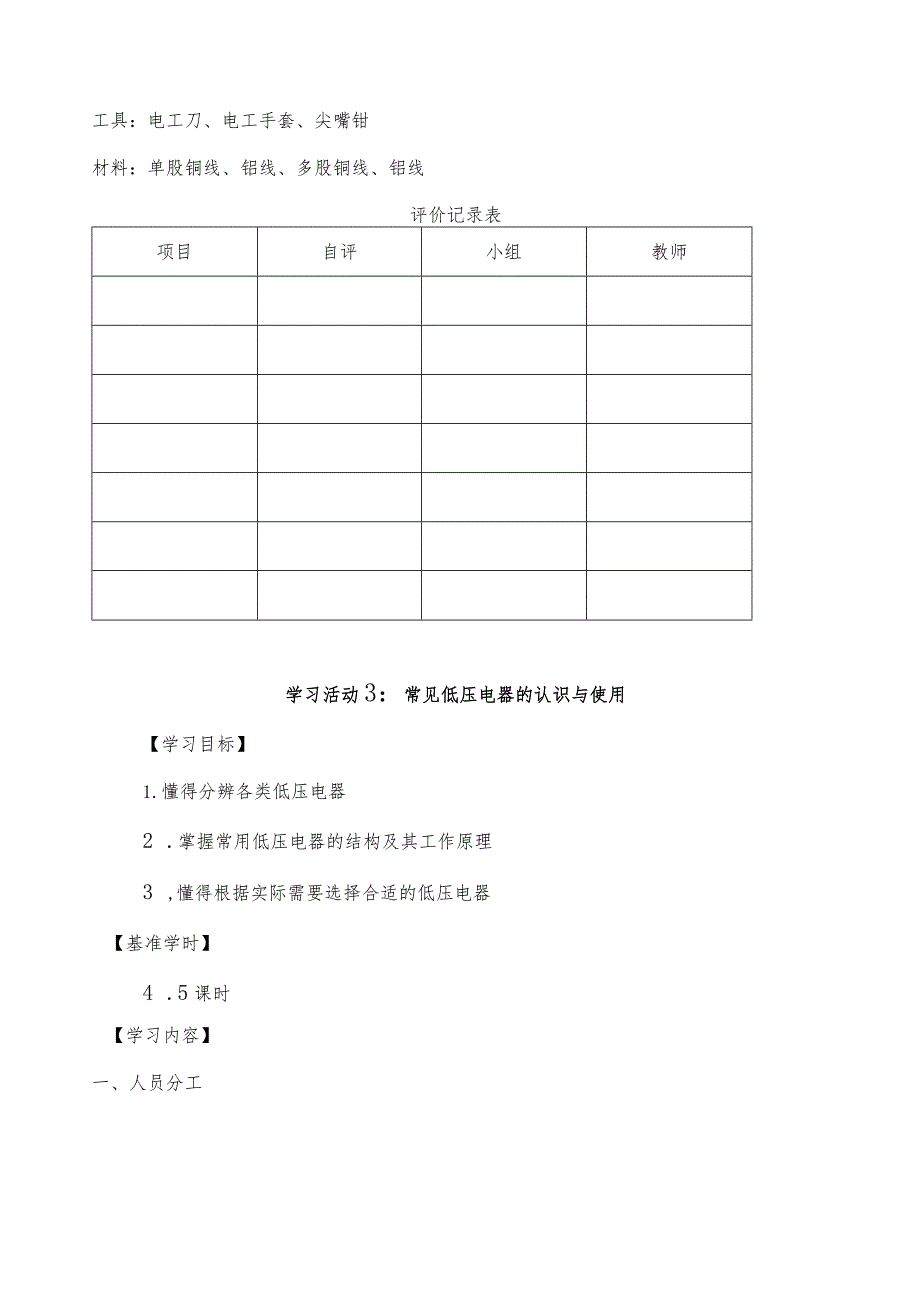

3、、多股导线的直线连、T型连接，学生动手实践操作。学生实践过程中，教师观察学生实践，指出错误地方。一、人员分工学生按3人一组进行分组。做出来的成果互相评分。二、工具材料清单工具：电工刀、电工手套、尖嘴钳材料：单股铜线、铝线、多股铜线、铝线评价记录表项目自评小组教师学习活动3：常见低压电器的认识与使用【学习目标】1.懂得分辨各类低压电器2 .掌握常用低压电器的结构及其工作原理3 ,懂得根据实际需要选择合适的低压电器【基准学时】4 .5课时【学习内容】一、人员分工三个人一组，观察分析常见低压电器的结构，掌握低压电器简单维修方法。二、工具材料清单材料型号规格数量低压断路器DZ25-20/330三极复式
4、脱扣器、380V、20A每组1个螺旋式熔断器RL1-60/25500V、60A每组1个交流接触器CJT1-2020A、线圈电压380V每组1个按钮LA4-3H按钮数3个每组1个端子排TD-151515A、660V每组1个工具：电工刀、电工手套、尖嘴钳【学习评价】学生自评，小组内成员互评，教师评价评价记录表项目自评小组教师学习活动4：三相笼型异步电动机的点动正转控制线路【学习目标】1 .懂得绘制三相笼型异步电动机的点动正转控制线路原理图2 .能分析三相笼型异步电动机的点动正转控制线路工作原理3 .能独立完成三相笼型异步电动机的点动正转控制线路的安装、测试与运行【基准学时】5课时【学习内容】学生独
5、立完成三相笼型异步电动机的点动正转控制线路的连接，实践过程中遇到故障问题独立思考解决方法。线路测试无误之后在教师允许下通电测试运行。一、工具材料清单材料型号规格数量低压断路器DZ25-20/330三极复式脱扣器、380V、20A1螺旋式熔断器RL1-60/25500V、60A、熔体25A3螺旋式熔断器RL1-15/2500V.15A、熔体2A2交流接触器CJT1-2020A、线圈电压1380V按钮LA4-3H按钮数3个1控制板500*400*201端子排TD-151515A、660V1主电路线BVRl.5mm2若干控制电路线BVRlmm2若干按钮线BVRO.75mm2若干【学习评价】根据学生线路安装情况进行评定，包括线路是否可用、完成时间、线路是否简洁美观、是否线芯裸露情况等进行判定。
