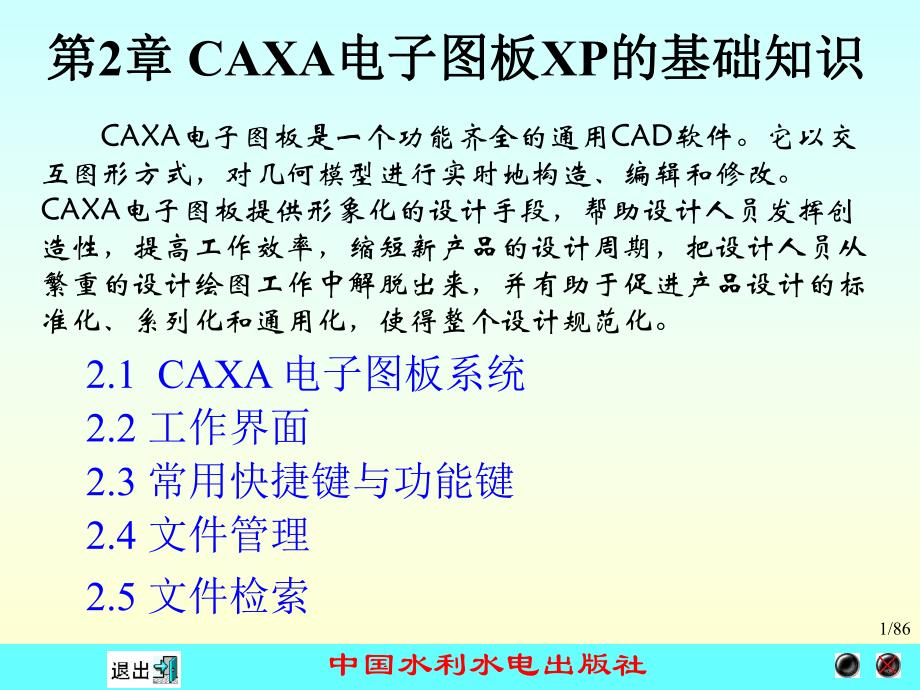

1、Wang chenggang1/86中国水利水电出版社2.3 常用快捷键与功能键 2.2 工作界面 第第2章章 CAXA电子图板电子图板XP的基础知识的基础知识2.1 CAXA 电子图板系统2.4 文件管理 2.5 文件检索 CAXA电子图板是一个功能齐全的通用CAD软件。它以交互图形方式，对几何模型进行实时地构造、编辑和修改。CAXA电子图板提供形象化的设计手段，帮助设计人员发挥创造性，提高工作效率，缩短新产品的设计周期，把设计人员从繁重的设计绘图工作中解脱出来，并有助于促进产品设计的标准化、系列化和通用化，使得整个设计规范化。Wang chenggang2/86中国水利水电出版社2.1 C

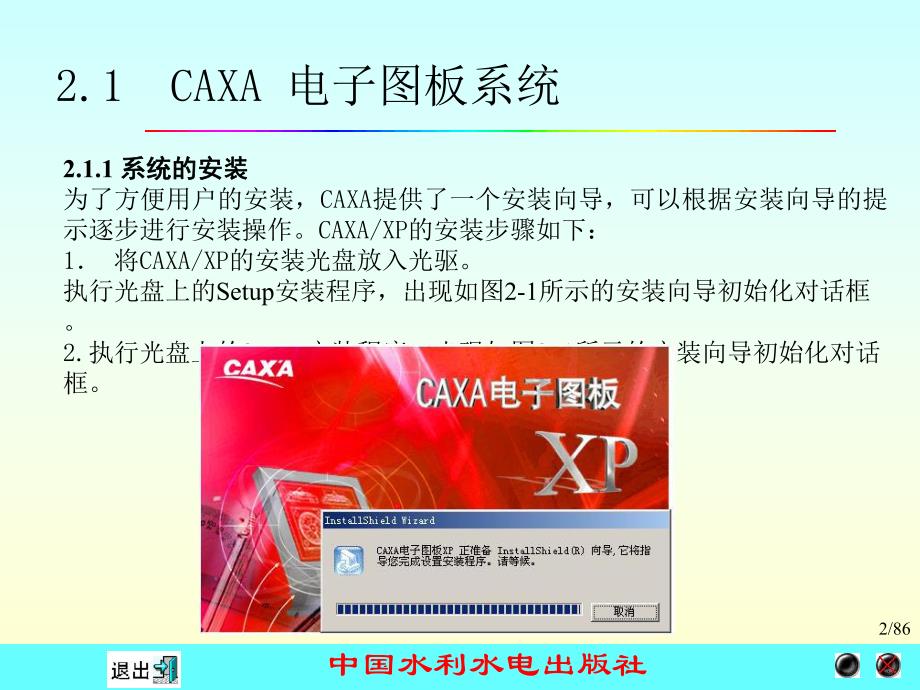

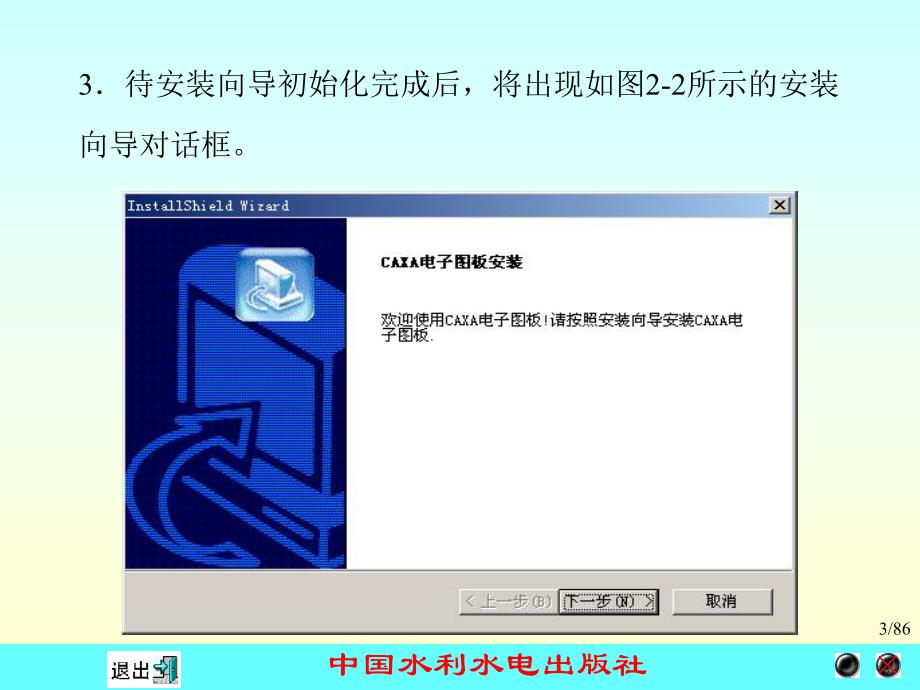

2、AXA 电子图板系统 2.1.1 系统的安装系统的安装为了方便用户的安装，CAXA提供了一个安装向导，可以根据安装向导的提示逐步进行安装操作。CAXA/XP的安装步骤如下：1 将CAXA/XP的安装光盘放入光驱。执行光盘上的Setup安装程序，出现如图2-1所示的安装向导初始化对话框。2.执行光盘上的Setup安装程序，出现如图2-1所示的安装向导初始化对话框。Wang chenggang3/86中国水利水电出版社3待安装向导初始化完成后，将出现如图2-2所示的安装向导对话框。Wang chenggang4/86中国水利水电出版社4按安装向导提供的信息进行安装。单击图2-2所示的安装向导对话框
3、中的下一步，出现如图2-3所示的软件协议对话框。在仔细阅读了CAXA电子图板版权协议后，单击“是”按钮表示接受协议继续安装，单击“否”按钮表示不接受协议，退出继续安装。Wang chenggang5/86中国水利水电出版社5单击图2-3所示的“是”按钮，出现如图2-4所示的安装说明对话框。图2-4 安装说明话框图Wang chenggang6/86中国水利水电出版社 在了解安装说明的注意事项后，单击图2-4所示的安装说明对话框中的“下一步”，出现如图2-5所示的安装用户信息对话框，等待用户输入信息。2-5 安装用户信息对话框 Wang chenggang7/86中国水利水电出版社 6在用户输入
4、了用户名、公司名、序列号后，单击图2-5所示的安装用户信息对话框中的“下一步”按钮，等待用户输入操作。7用户在选择正确的安装路径后，单击如图2-6所示的安装路径对话框中的“下一步”按钮，出现如图2-7所示的安装选项对话框，等待用户选择安装项。8在选择安装的组件后，单击如图2-7所示的安装选项对话框中的“下一步”按钮，出现如图2-8所示的安装程序组对话框，等待用户输入操作。9在确定选择文件夹后，单击如图2-8所示的安装程序组对话框中的“下一步”按钮，出现如图2-9所示的开始复制文件对话框，等待用户操作。Wang chenggang8/86中国水利水电出版社10单击图2-9所示的安装程序组对话框中
5、的“下一步”按钮，出现如图2-10所示的安装状态对话框，等待用户输入操作。2-10 安装开始复制文件对话框 Wang chenggang9/86中国水利水电出版社2.1.2 CAXA的启动 双击Windows桌面上的图标，或选择Windows开始菜单“开始程序CAXA电子图板XPCAXA电子图板”命令，如图2-21所示。2.1.3 退出CAXA 点击下拉菜单文件下的“退出”或单击 ，即可退出CAXA系统。Wang chenggang10/86中国水利水电出版社2.2 工作界面 启动CAXA电子图板XP后，就进入了CAXA电子图板XP的绘图环境，屏幕将显示如图2-12所示的CAXA电子图板XP绘
6、图工作界面。Wang chenggang11/86中国水利水电出版社2.2.1 用户界面的组成 CAXA电子图板的用户界面主要包括四个部分，即菜单系统部分、状态显示或提示部分、命令操作与数据输入部分和绘图区。2.2.2屏幕界面的分布 1 CAXA电子图板的界面（新面孔）启动系统后，首先看到屏幕画面如图2-12所示的工作界面。2CAXA电子图板的界面（老面孔）新面孔转换成老面孔的操作方法：用鼠标选取下拉菜单“设置恢复老面孔”，即由新面孔转换成老面孔如图2-13所示。Wang chenggang12/86中国水利水电出版社4CAXA电子图板的界面定制 电子图板的界面风格是完全开放的，您可以随心所欲
7、地对界面进行定制。使界面更符合您的使用习惯。这里主要介绍显示/隐藏工具栏的操作。用鼠标右键在任意一个工具栏区域单击，弹出如图2-15所示的工具栏菜单，在菜单中列出了菜单栏、工具栏、立即菜单和状态栏，菜单左侧的选项框中显示出工具栏当前的显示状态，带“”的表示当前工具栏正在显示，点取菜单中的选项，可以在显示和隐藏工具栏之间进行切换。Wang chenggang13/86中国水利水电出版社2.2.3 用户界面说明 1绘图区 绘图区是进行绘图设计的工作区域，它位于屏幕的中心，并占据了屏幕的大部分面积。在绘图区的中央设置了一个二维直角坐标系，该坐标系称为世界坐标系。它的坐标原点为（0.0000,0.00
8、00）。如果没有设立自己的用户坐标系，那么当前用户坐标系为世界坐标系。2菜单系统CAXA电子图板的菜单系统包括主菜单、下拉菜单区、常驻菜单区、应用主菜单区、立即菜单区5个部分。（1）主菜单与下拉菜单区主菜单的位于屏幕的顶部，如图示2-16所示，每部分都含有若干个下拉菜单，如图2-17所示。Wang chenggang14/86中国水利水电出版社（2）常驻菜单区 为加快作图速度，提高工作效率，CAXA电子图板将经常用到的若干条命令，以直观、清晰的图标形式集中放在一起组成常驻菜单。常驻菜单位于屏幕右侧的上部，其中包括删除、拾取设置、显示平移、显示窗口、显示回溯、显示全部、取消操作、重画、重复操作等
9、9项内容，如图2-18所示。（3）应用菜单区 应用主菜单位于屏幕右侧的中部，其内容与下拉菜单中的绘制下拉菜单的内容相同。它包括基本曲线、高级曲线、工程标注、曲线编辑、块操作以及图库等，如图2-19所示。（4）立即菜单区 立即菜单区描述了该项命令执行的各种情况和使用条件。根据当前的作图要求，正确地选择某一选项，即可得到准确的响应。Wang chenggang15/86中国水利水电出版社3状态显示与提示（1）当前点的坐标显示区位于屏幕底部的状态提示区，如图2-20所示。当前点的坐标值随鼠标光标的移动做动态变化。（2）操作信息提示区操作信息提示区位于屏幕的左下角，如图2-20所示，用于提示当前命令执
10、行的情况或提醒输入。（3）屏幕点菜单状态提示屏幕点菜单状态提示位于当前点坐标显示区的右侧，可自动提示当前拾取点的性质以及拾取方式。例如，拾取点可能为屏幕点、切点、端点等。（4）点捕捉状态设置区点捕捉状态设置区位于屏幕的右下角，在此区域内设置点的捕捉状态，分别为自由、智能、导航和栅格。（5）命令与数据输入区命令与数据输入区位于屏幕左下角，用于由键盘输入命令或数据。Wang chenggang16/86中国水利水电出版社4工具栏在工具栏中，可以通过鼠标左键单击相应的按钮图标进行操作，其中包括“标准”、“属性”、“常用”、“绘制工具”，如图2-21所示。工具栏可以根据自己的习惯及需求进行定义、调整。
11、Wang chenggang17/86中国水利水电出版社2.3 常用快捷键与功能键 CAXA电子图板设置了若干快捷键和功能键，为软件的操作提供了方便。2.3.1 快捷键快捷键（1）方向键：用于平移显示的图形；（2）PageUP键：放大显示图形；（3）PageDown键：缩小显示图形；（4）Home键：用于复原显示；（5）Delete键：删除所选对象；（6）“Alt+1”“Alt+9”组合键：利用这些组合键，可以迅速激活立即菜单中相应数字所对应的菜单命令，以便选择或输入数据。Wang chenggang18/86中国水利水电出版社2.3.2 功能键 功能热键也简称为功能键。使用每一个功能键都可以
12、完成某种预定的操作。下面介绍操作所用到的功能键。(1)F1键：请求系统的帮助。(2)F2键：拖画时切换动态拖动值和坐标值。(3)F3键：全部显示。(4)F4键：指定一个当前点作为参考点。(5)F5键：当前坐标系切换开关，它的功能是进行坐标系的切换，一般情况下，是在世界坐标系中进行操作的。(6)F6键：点捕捉方式切换开关，它的功能是进行捕捉方式的切换功能。(7)F7键：三视图导航开关。(8)F8键：鹰眼开关。(9)F9键：显示工具条开关。Wang chenggang19/86中国水利水电出版社2.4 文件管理 CAXA电子图板为用户提供了功能齐全的文件管理系统，使用这些功能可以灵活、方便地对原有
