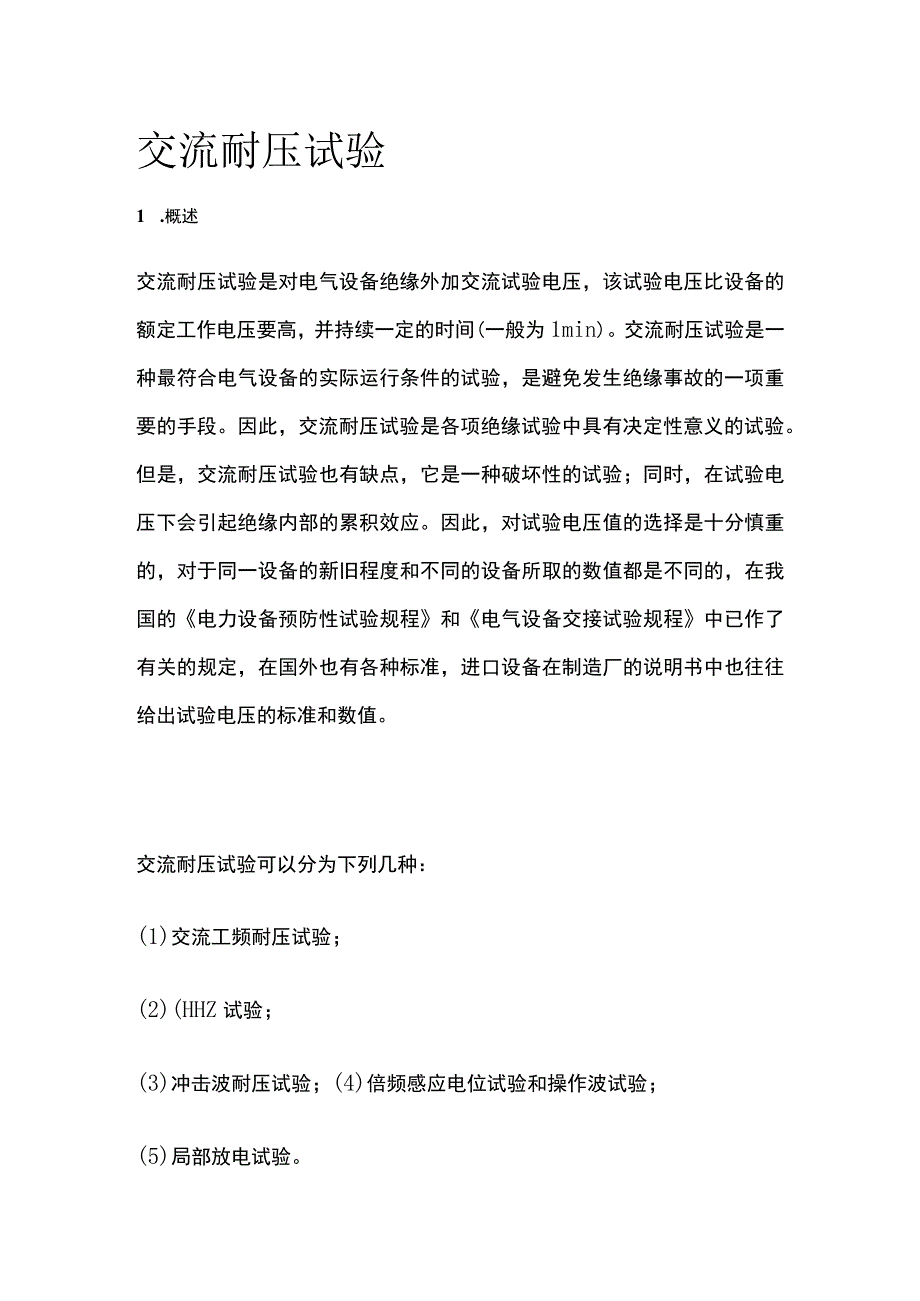

1、交流耐压试验1 .概述交流耐压试验是对电气设备绝缘外加交流试验电压，该试验电压比设备的额定工作电压要高，并持续一定的时间(一般为1min)。交流耐压试验是一种最符合电气设备的实际运行条件的试验，是避免发生绝缘事故的一项重要的手段。因此，交流耐压试验是各项绝缘试验中具有决定性意义的试验。但是，交流耐压试验也有缺点，它是一种破坏性的试验；同时，在试验电压下会引起绝缘内部的累积效应。因此，对试验电压值的选择是十分慎重的，对于同一设备的新旧程度和不同的设备所取的数值都是不同的，在我国的电力设备预防性试验规程和电气设备交接试验规程中已作了有关的规定，在国外也有各种标准，进口设备在制造厂的说明书中也往往给

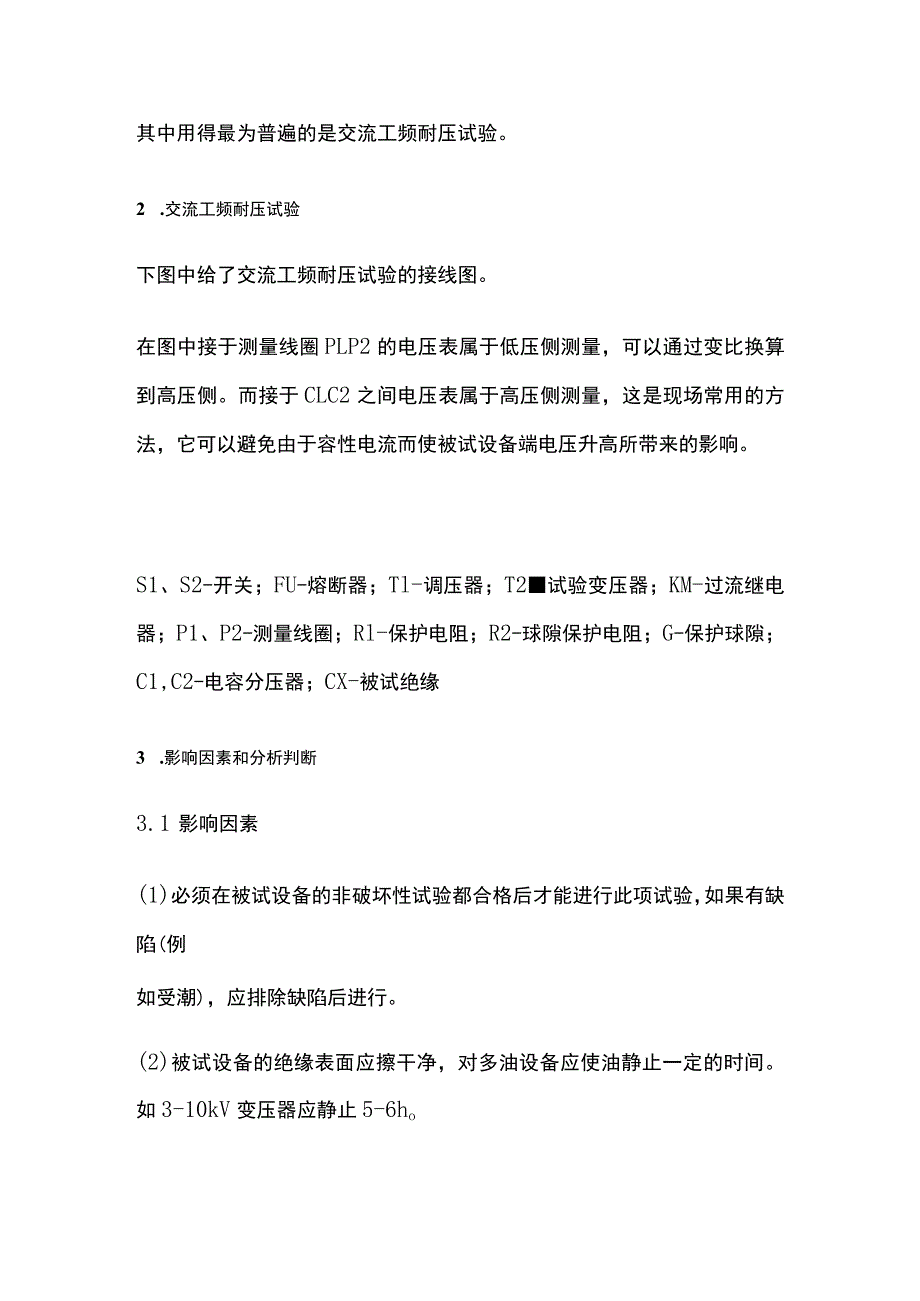

2、出试验电压的标准和数值。交流耐压试验可以分为下列几种：(1)交流工频耐压试验；(2)(HHZ试验；(3)冲击波耐压试验；(4)倍频感应电位试验和操作波试验；(5)局部放电试验。其中用得最为普遍的是交流工频耐压试验。2 .交流工频耐压试验下图中给了交流工频耐压试验的接线图。在图中接于测量线圈PLP2的电压表属于低压侧测量，可以通过变比换算到高压侧。而接于CLC2之间电压表属于高压侧测量，这是现场常用的方法，它可以避免由于容性电流而使被试设备端电压升高所带来的影响。S1、S2-开关；FU-熔断器；Tl-调压器；T2试验变压器；KM-过流继电器；P1、P2-测量线圈；Rl-保护电阻；R2-球隙保护电

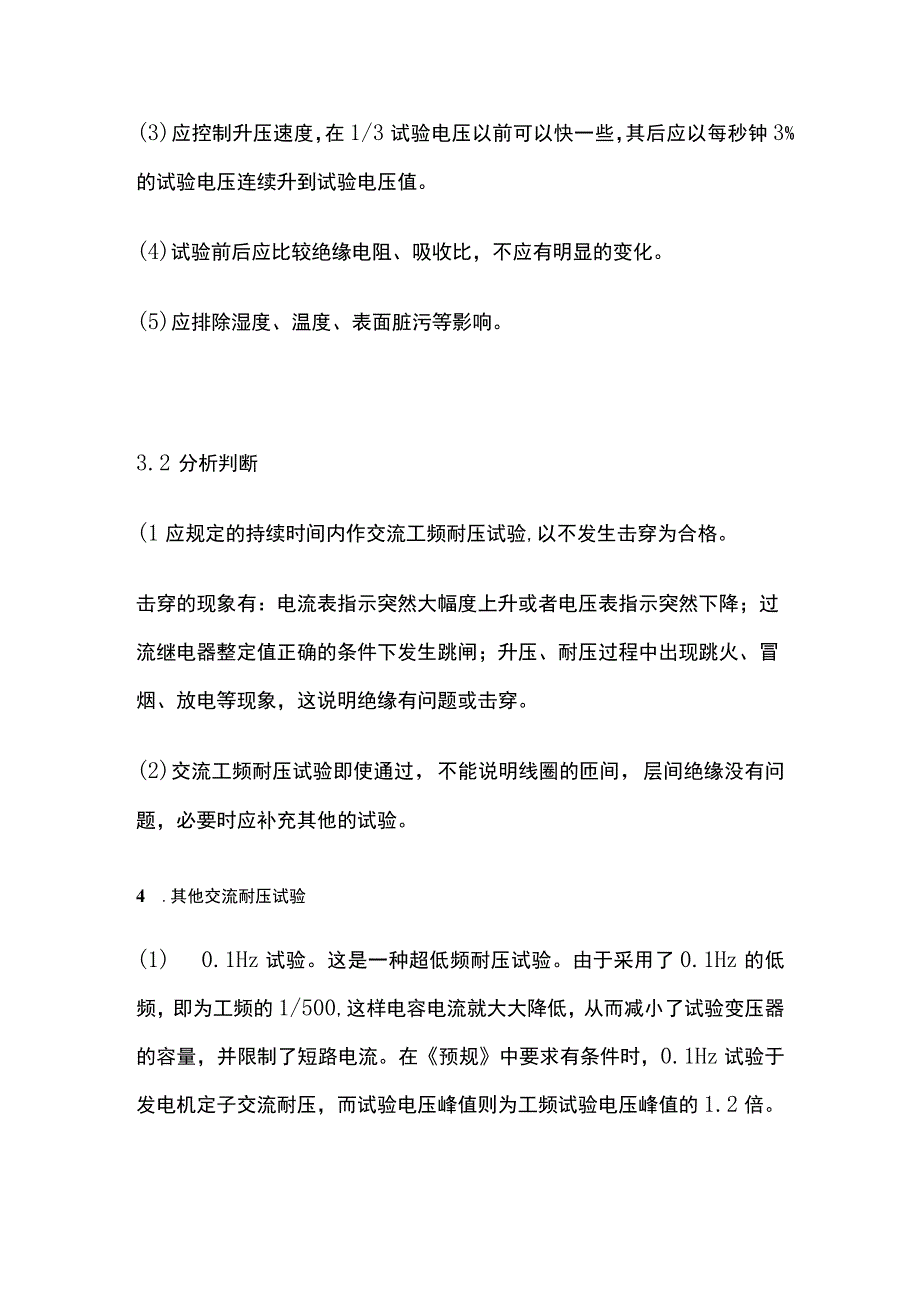

3、阻；G-保护球隙；C1,C2-电容分压器；CX-被试绝缘3 .影响因素和分析判断3.1 影响因素(1)必须在被试设备的非破坏性试验都合格后才能进行此项试验，如果有缺陷(例如受潮)，应排除缺陷后进行。(2)被试设备的绝缘表面应擦干净，对多油设备应使油静止一定的时间。如3-10kV变压器应静止5-6ho(3)应控制升压速度，在1/3试验电压以前可以快一些，其后应以每秒钟3%的试验电压连续升到试验电压值。(4)试验前后应比较绝缘电阻、吸收比，不应有明显的变化。(5)应排除湿度、温度、表面脏污等影响。3.2 分析判断(1应规定的持续时间内作交流工频耐压试验,以不发生击穿为合格。击穿的现象有：电流表指示
4、突然大幅度上升或者电压表指示突然下降；过流继电器整定值正确的条件下发生跳闸；升压、耐压过程中出现跳火、冒烟、放电等现象，这说明绝缘有问题或击穿。(2)交流工频耐压试验即使通过，不能说明线圈的匝间，层间绝缘没有问题，必要时应补充其他的试验。4 .其他交流耐压试验(1) 0.1Hz试验。这是一种超低频耐压试验。由于采用了0.1Hz的低频，即为工频的1/500,这样电容电流就大大降低，从而减小了试验变压器的容量，并限制了短路电流。在预规中要求有条件时，0.1Hz试验于发电机定子交流耐压，而试验电压峰值则为工频试验电压峰值的1.2倍。(2)倍频感应试验。由于对变压器采用交流工频耐压(Imin)的试验有
5、一定的局限性，它主要是考核全绝缘变压器的主绝缘。在预规和交规中提出了可采用倍频感应法。倍频感应法是提高电源频率降低励磁电流达到提高电压的目的，主要用于分级绝缘变压器的耐压试验，对被试变压器适当接线可同时考核主、纵绝缘。(3)冲击电压试验。这是一般制造厂的出厂型式试验，它是在变压器端子上外加一种模拟雷电波形的标准冲击波，在现场维修工作中是不进行的。(4)局部放电试验。这主要用于变压器、互感器、套管、电容器等电气设备检测局部放电情况。进行此类试验的方法较多，目前采用较多的是脉冲电流法。其基本原理是由于局部放电时产生电荷交换，使被试品两端出现脉动电压和试品的连接回路上产生脉冲电流，在回路中的检测阻抗上可取得代表局部放电的脉冲信号，从而进行测量。它是以放电量的大小来衡量的。有关详细资料可参见制造厂说明书。
