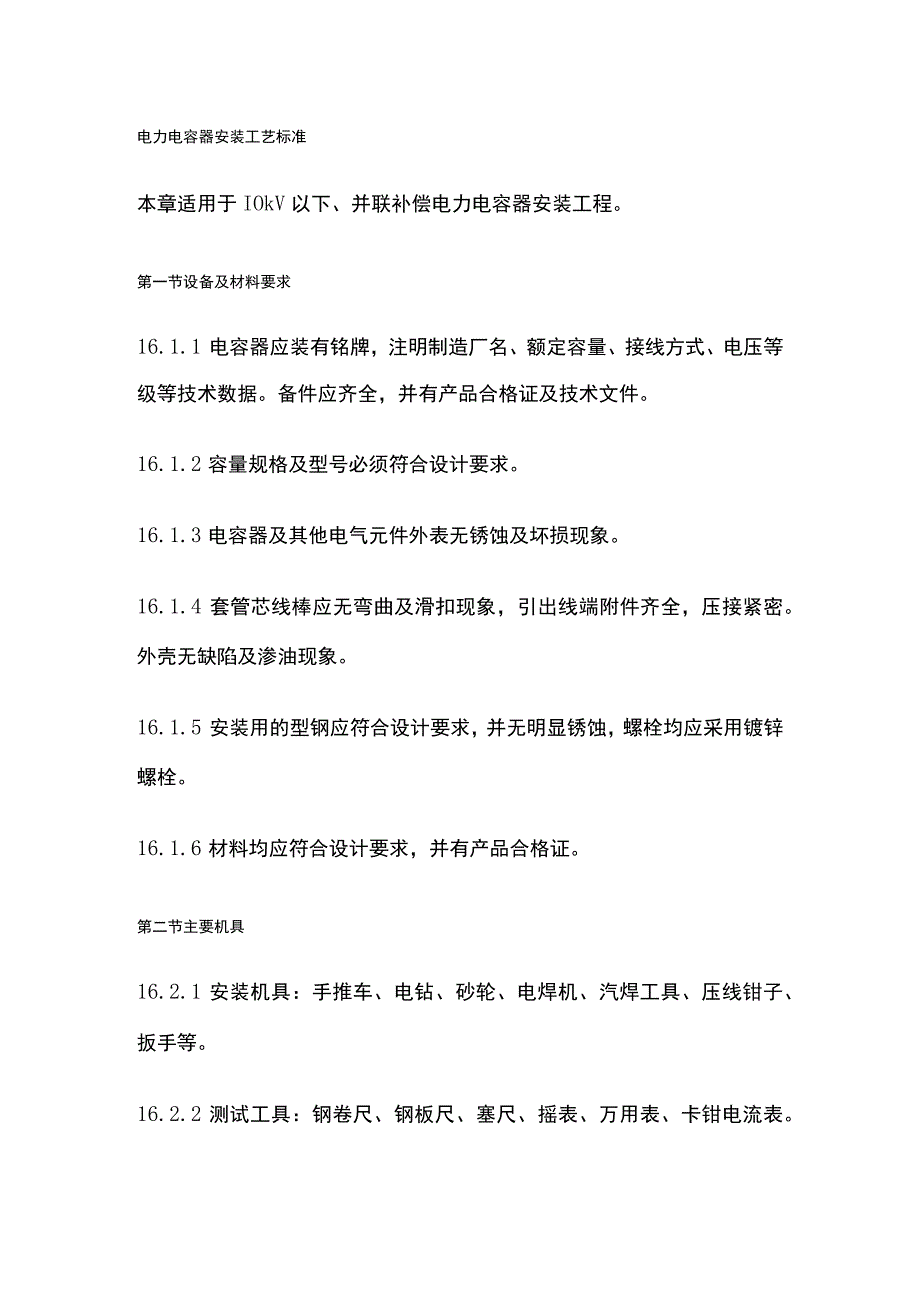

1、电力电容器安装工艺标准本章适用于IOkV以下、并联补偿电力电容器安装工程。第一节设备及材料要求16.1.1 电容器应装有铭牌，注明制造厂名、额定容量、接线方式、电压等级等技术数据。备件应齐全，并有产品合格证及技术文件。16.1.2 容量规格及型号必须符合设计要求。16.1.3 电容器及其他电气元件外表无锈蚀及坏损现象。16.1.4 套管芯线棒应无弯曲及滑扣现象，引出线端附件齐全，压接紧密。外壳无缺陷及渗油现象。16.1.5 安装用的型钢应符合设计要求，并无明显锈蚀，螺栓均应采用镀锌螺栓。16.1.6 材料均应符合设计要求，并有产品合格证。第二节主要机具16.2.1 安装机具：手推车、电钻、砂轮

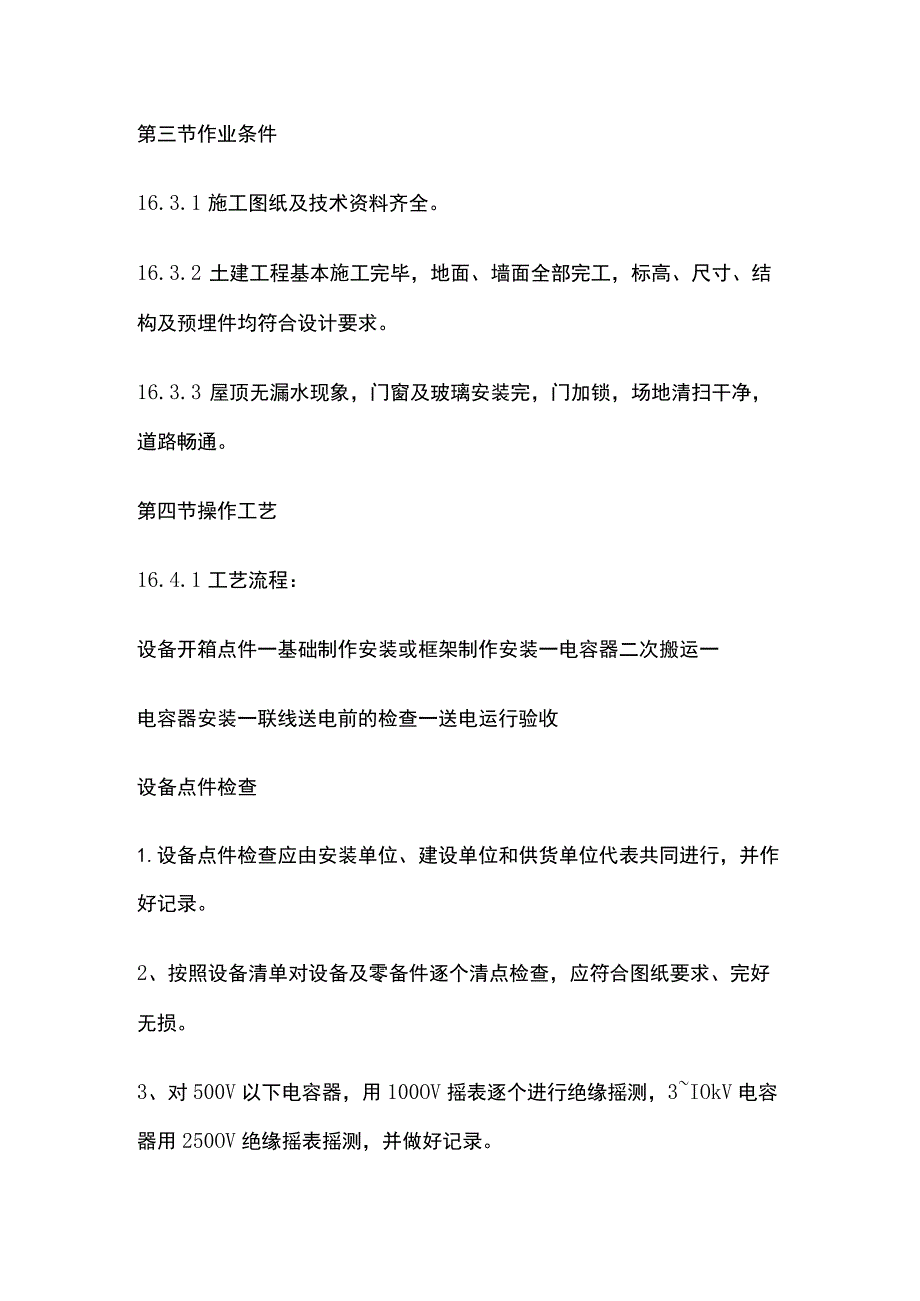

2、、电焊机、汽焊工具、压线钳子、扳手等。16.2.2 测试工具：钢卷尺、钢板尺、塞尺、摇表、万用表、卡钳电流表。第三节作业条件16.3.1 施工图纸及技术资料齐全。16.3.2 土建工程基本施工完毕，地面、墙面全部完工，标高、尺寸、结构及预埋件均符合设计要求。16.3.3 屋顶无漏水现象，门窗及玻璃安装完，门加锁，场地清扫干净，道路畅通。第四节操作工艺16.4.1 工艺流程：设备开箱点件一基础制作安装或框架制作安装一电容器二次搬运一电容器安装一联线送电前的检查一送电运行验收设备点件检查1.设备点件检查应由安装单位、建设单位和供货单位代表共同进行，并作好记录。2、按照设备清单对设备及零备件逐个清点

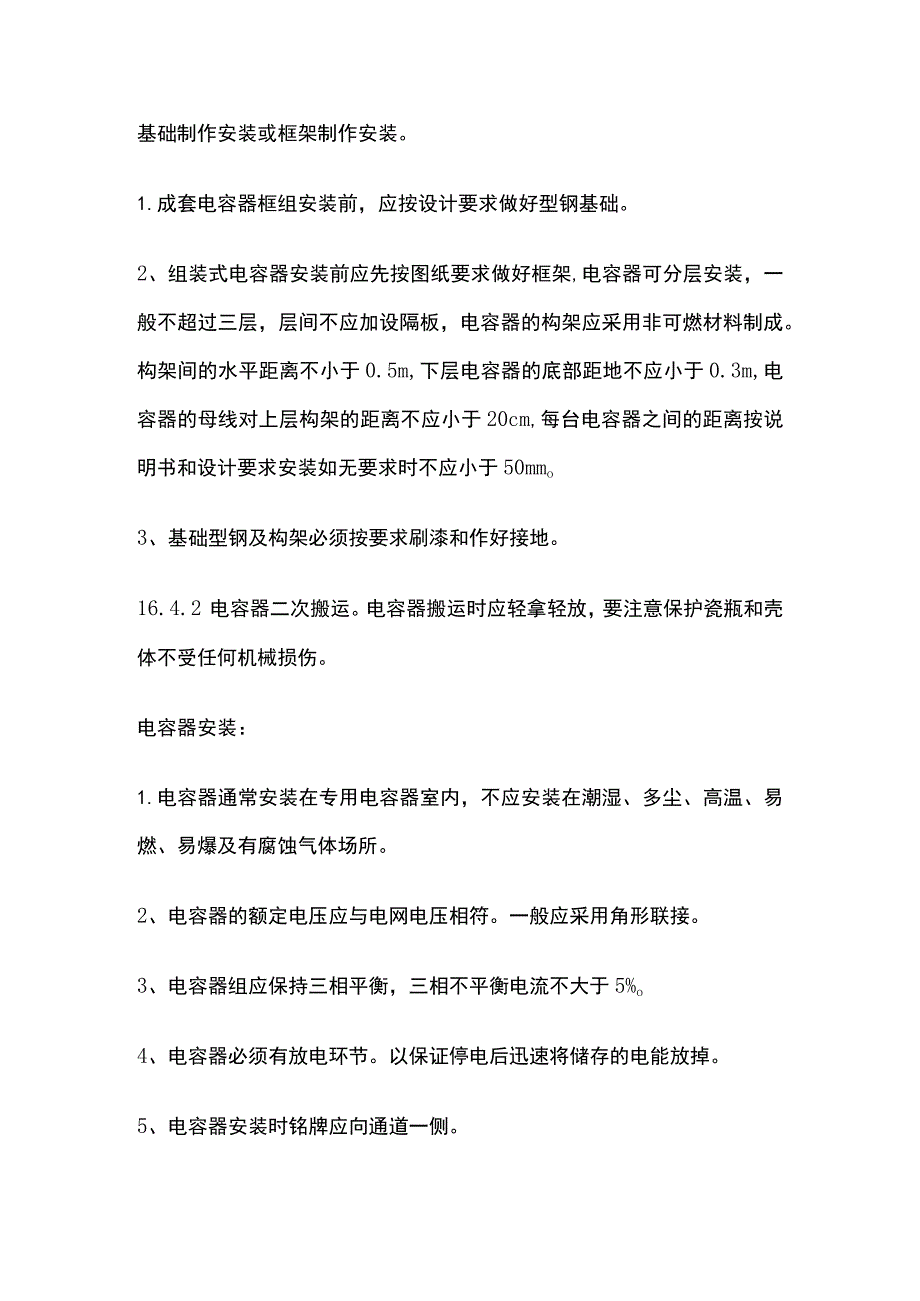

3、检查，应符合图纸要求、完好无损。3、对500V以下电容器，用100OV摇表逐个进行绝缘摇测，3IOkV电容器用250OV绝缘摇表摇测，并做好记录。基础制作安装或框架制作安装。1.成套电容器框组安装前，应按设计要求做好型钢基础。2、组装式电容器安装前应先按图纸要求做好框架,电容器可分层安装，一般不超过三层，层间不应加设隔板，电容器的构架应采用非可燃材料制成。构架间的水平距离不小于0.5m,下层电容器的底部距地不应小于0.3m,电容器的母线对上层构架的距离不应小于20cm,每台电容器之间的距离按说明书和设计要求安装如无要求时不应小于50mmo3、基础型钢及构架必须按要求刷漆和作好接地。16.4.2
4、 电容器二次搬运。电容器搬运时应轻拿轻放，要注意保护瓷瓶和壳体不受任何机械损伤。电容器安装：1.电容器通常安装在专用电容器室内，不应安装在潮湿、多尘、高温、易燃、易爆及有腐蚀气体场所。2、电容器的额定电压应与电网电压相符。一般应采用角形联接。3、电容器组应保持三相平衡，三相不平衡电流不大于5%o4、电容器必须有放电环节。以保证停电后迅速将储存的电能放掉。5、电容器安装时铭牌应向通道一侧。6、电容器的金属外壳必须有可靠接地。联线1.电容器联接线应采用软导线，接线应对称一致，整齐美观，线端应加线鼻子，并压接牢固可靠。2、电容器组用母线联接时，不要使电容器套管（接线端子）受机械应力，压接应严密可靠，
5、母线排列整齐，并刷好相色。3、电容器组控制导线的联接应符合盘柜配线，二次回路配线的要求。16.4.3 送电前的检查1、绝缘摇测：IkV以下电容器应用100OV摇表摇测，3-IOkV电容器应用250OV摇表摇测，并做好记录。摇测时应注意摇测方法，以防电容放电烧坏摇表，摇完后要进行放电。1.耐压试验：电力电容器送电前应做交接试验。交流耐压试验标准参照下表电力（移相）电容交流耐压试验标准表16.4.7额定电压（kV）1(kV)(kV)3610出厂试验电压2.55182535交接试验电压2.14.21521303、电容器外观检查无坏损及漏油、渗油现象。4、联线正确可靠。5、各种保护装置正确可靠。6、放
6、电系统完好无损。7、控制设备完好无损，动作正常，各种仪表校对合格。8、自动功率因数补偿装置调整好(用移相器事先调整好)。送电运行验收：1.冲击合闸试验：对电力电容器组进行三次冲击合闸试验，无异常情况，方可投入运行。2、正常运行24小时后，应办理验收手续，移交甲方验收。3、验收时应移交以下技术资料：(1)设计图纸及设备附带的技术资料；(2)设计变更洽商记录；(3)设备开箱检查记录；(4)设备绝缘摇测及耐压试验记录；(5)安装记录及调试记录。第五节质量标准保证项目1.电容器及其附件的试验调整和电容器器身检查结果，必须符合规范要求。检验方法：检查安装调试记录。2、电容器器身不得有坏损及渗油，瓷件无裂
7、纹、瓷釉无损伤。检验方法：观察检查。基本项目1.电容器应符合以下规定：(D位置正确，固定牢固，表面清洁，油漆完好；(2)电容器安装距离符合规定。检验方法：实测和检查安装记录。2、电容器联线应符合下列规定：(1)联接紧密，附件齐全，瓷件不受应力；(2)接地正确可靠、无遗漏；(3)构架及柜体应按规范水平及垂直安装，固定牢固，油漆完好；(4)接线对称一致、整齐美观、母线相色完好。检验方法：观察检查。第六节成品保护16.6.1 电容器室应加锁，无关人员不得随便出入。16.6.2 对未安装及已安装好电容器要用木箱或纸箱将瓷瓶保护好，以防损伤瓷件。16.6.3 在电容器上方施工时，对电容器要采取保护措施。16.6.4 保持室内清洁，防止灰尘损伤电气原件。第七节应注意的质量问题电容器安装应注意的质量问题表16.7.1序号常见的质量问题防治方法金属构架及基础型钢、焊渣清理不净、刷漆有遗漏加强自检、互检，提高工作责任心2接地线不符合规范要求加强对规范接地装置一章的学习3配线排列不整齐、不美观，主线路联线压接不紧加强施工工人对电容器的认识，尤其是对电容器电流环节的重识。
