1、重合闸保护重合闸前加速保护是当线路发生故障时，靠近电源侧的保护首先无选择性的瞬时动作于跳闸，然后再借助自动重合闸来纠正这种非选择性的动作，优点是切除故障快。重合闸后加速保护是当线路故障时，首先按正常的继电保护动作时限有选择性的动作于断路器跳闸，然后AAR装置动作，将断路器重合，同时将过电流保护的动作时限由后加速继电器解除，当AAR作于永久故障线路时过电流保护将无时限地动作于断路器跳闸。前加速、后加速的区别：前加速是保护装置不判别是永久性故障还是瞬时故障，直接跳闸，然后经重合闸装置来纠正；后加速是保护装置先判别故障类型，有选择性跳闸.在我们的常规继电器保护中，重合闸后加速保护是当线路故障时，首先

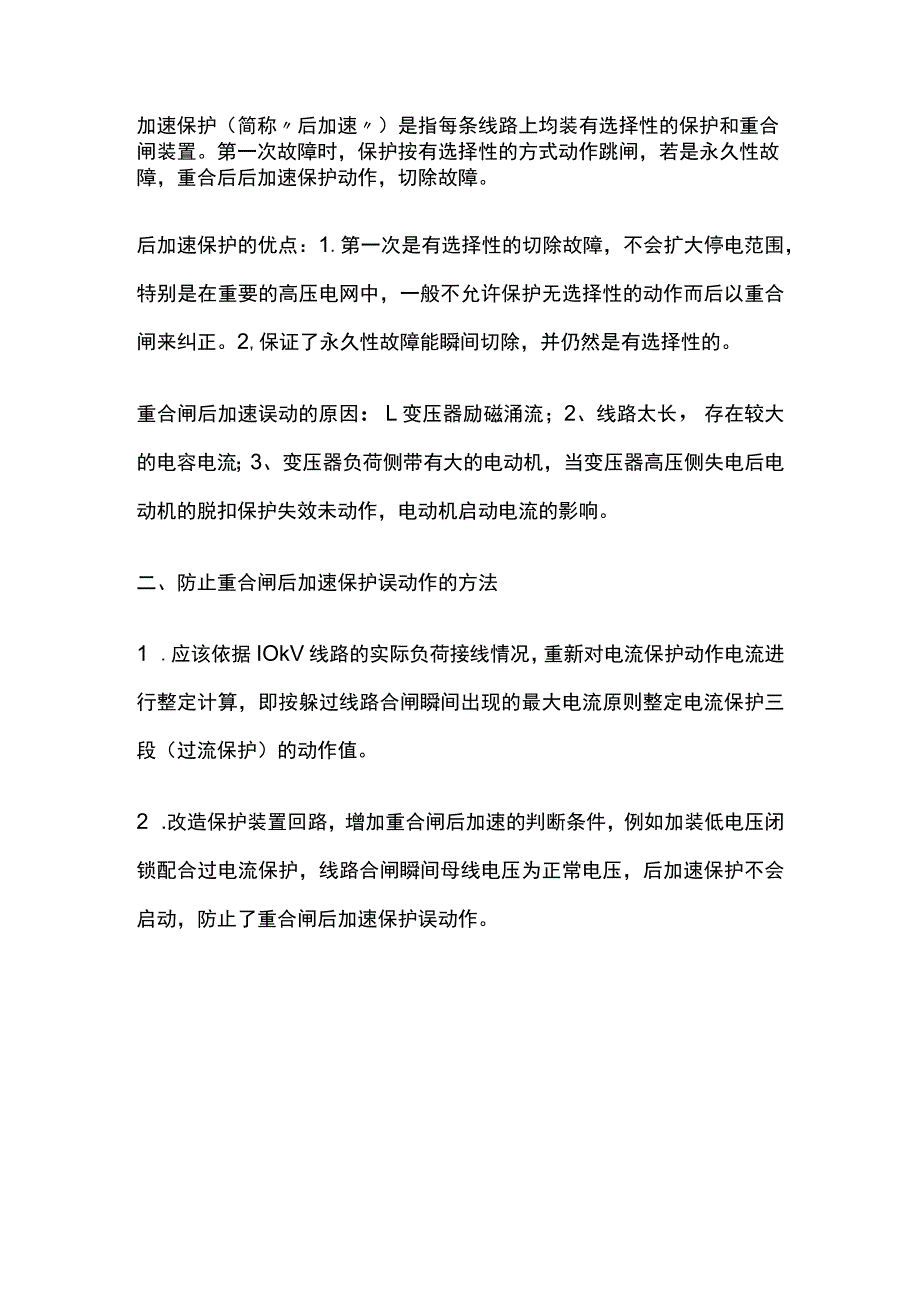

2、按正常的继电保护动作时限有选择性的动作于断路器跳闸，然后重合闸装置动作，将断路器重合，同时将过电流保护的动作时限由后加速继电器解除，当重合闸作于永久故障线路时过电流保护将无时限地动作于断路器跳闸。具体是由加速继电器的瞬时闭合延时断开常开接点来加速继电保护动作，是由中间继电器等机械元件来判断动作实现的。一、什么是重合闸后加速保护?有什么作用？为什么会误动呢？重合闸后加速保护（简称后加速）是指每条线路上均装有选择性的保护和重合闸装置。第一次故障时，保护按有选择性的方式动作跳闸，若是永久性故障，重合后后加速保护动作，切除故障。后加速保护的优点：1.第一次是有选择性的切除故障，不会扩大停电范围，特别是
3、在重要的高压电网中，一般不允许保护无选择性的动作而后以重合闸来纠正。2,保证了永久性故障能瞬间切除，并仍然是有选择性的。重合闸后加速误动的原因：L变压器励磁涌流；2、线路太长，存在较大的电容电流；3、变压器负荷侧带有大的电动机，当变压器高压侧失电后电动机的脱扣保护失效未动作，电动机启动电流的影响。二、防止重合闸后加速保护误动作的方法1 .应该依据IOkV线路的实际负荷接线情况，重新对电流保护动作电流进行整定计算，即按躲过线路合闸瞬间出现的最大电流原则整定电流保护三段（过流保护）的动作值。2 .改造保护装置回路，增加重合闸后加速的判断条件，例如加装低电压闭锁配合过电流保护，线路合闸瞬间母线电压为

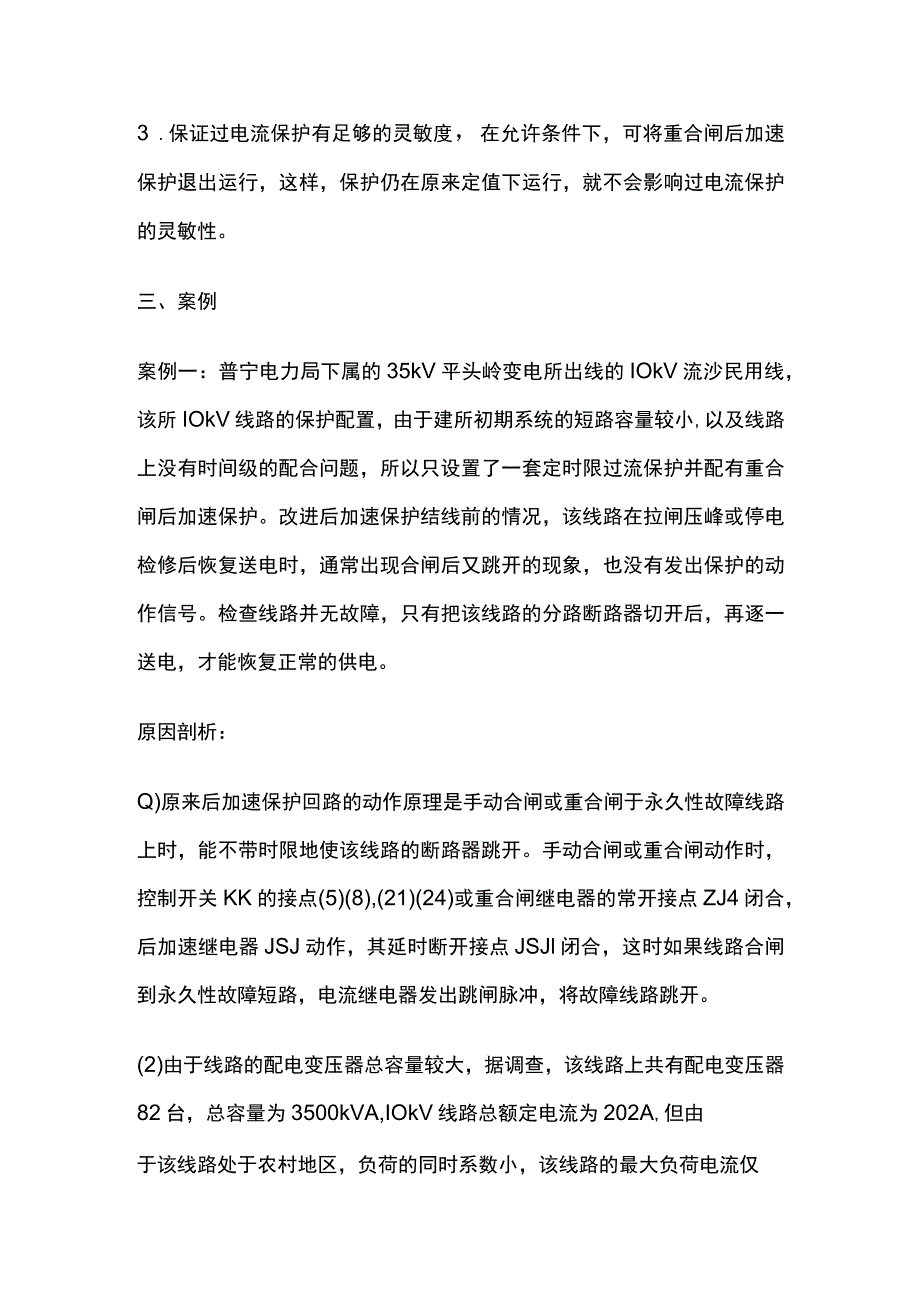

4、正常电压，后加速保护不会启动，防止了重合闸后加速保护误动作。3 .保证过电流保护有足够的灵敏度，在允许条件下，可将重合闸后加速保护退出运行，这样，保护仍在原来定值下运行，就不会影响过电流保护的灵敏性。三、案例案例一：普宁电力局下属的35kV平头岭变电所出线的IOkV流沙民用线，该所IOkV线路的保护配置，由于建所初期系统的短路容量较小,以及线路上没有时间级的配合问题，所以只设置了一套定时限过流保护并配有重合闸后加速保护。改进后加速保护结线前的情况，该线路在拉闸压峰或停电检修后恢复送电时，通常出现合闸后又跳开的现象，也没有发出保护的动作信号。检查线路并无故障，只有把该线路的分路断路器切开后，再逐
5、一送电，才能恢复正常的供电。原因剖析：Q)原来后加速保护回路的动作原理是手动合闸或重合闸于永久性故障线路上时，能不带时限地使该线路的断路器跳开。手动合闸或重合闸动作时，控制开关KK的接点(5)(8),(21)(24)或重合闸继电器的常开接点ZJ4闭合，后加速继电器JSJ动作，其延时断开接点JSJl闭合，这时如果线路合闸到永久性故障短路，电流继电器发出跳闸脉冲，将故障线路跳开。(2)由于线路的配电变压器总容量较大，据调查，该线路上共有配电变压器82台，总容量为3500kVA,IOkV线路总额定电流为202A,但由于该线路处于农村地区，负荷的同时系数小，该线路的最大负荷电流仅为98A,所以该线路的
6、定时限过电流保护的动作电流整定为：Idz=(KkKzqdXKjx)KfIfh.max其中，Kk为可靠系数，取L2;Kf为返回系数，取0.85;Kzqd为电动机自起动系数，取2;KjX为电流互感器接线系数，取1；Ifh.max为流过线路的最大负荷电流。所以Idz=(1.22l)0.8598=276A而变压器的励磁涌流可达变压器的额定电流的68倍，该电流远大于该线路定时限过电流保护的整定值，足以使线路过电流保护的电流继电器IU,2U动作。根据规程的规定，配电线路的过电流保护的整定，并不考虑励磁涌流的影响，结合该线路的保护配置情况，所以无法对电流继电器IU,2LJ的整定值作更大的改动。(3)由于是励磁涌流的影响，造成线路合闸后又跳开的现象，这样一来,原来的运行中只有通过退出后加速保护继电器JSJ或切开该线路部分分路断路器，才能恢复正常供用电。原来的后加速保护回路的意义就不大To
