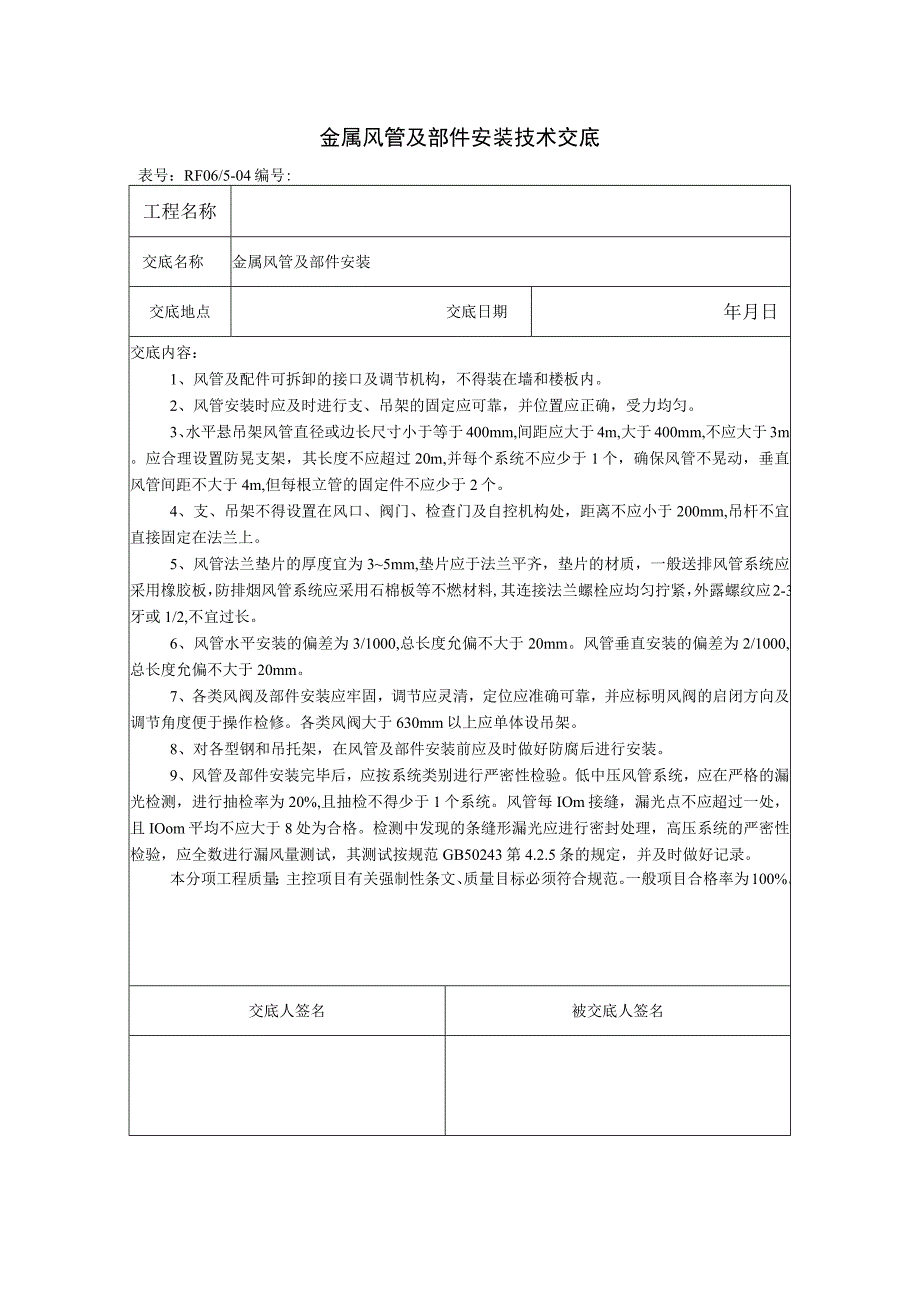

金属风管及部件安装技术交底.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《金属风管及部件安装技术交底.docx》由会员分享,可在线阅读,更多相关《金属风管及部件安装技术交底.docx(1页珍藏版)》请在第壹文秘上搜索。

1、金属风管及部件安装技术交底表号:RF06/5-04编号:工程名称交底名称金属风管及部件安装交底地点交底日期年月日交底内容:1、风管及配件可拆卸的接口及调节机构,不得装在墙和楼板内。2、风管安装时应及时进行支、吊架的固定应可靠,并位置应正确,受力均匀。3、水平悬吊架风管直径或边长尺寸小于等于400mm,间距应大于4m,大于400mm,不应大于3m。应合理设置防晃支架,其长度不应超过20m,并每个系统不应少于1个,确保风管不晃动,垂直风管间距不大于4m,但每根立管的固定件不应少于2个。4、支、吊架不得设置在风口、阀门、检查门及自控机构处,距离不应小于200mm,吊杆不宜直接固定在法兰上。5、风管法

2、兰垫片的厚度宜为35mm,垫片应于法兰平齐,垫片的材质,一般送排风管系统应采用橡胶板,防排烟风管系统应采用石棉板等不燃材料,其连接法兰螺栓应均匀拧紧,外露螺纹应2-3牙或1/2,不宜过长。6、风管水平安装的偏差为3/1000,总长度允偏不大于20mm。风管垂直安装的偏差为2/1000,总长度允偏不大于20mm。7、各类风阀及部件安装应牢固,调节应灵清,定位应准确可靠,并应标明风阀的启闭方向及调节角度便于操作检修。各类风阀大于630mm以上应单体设吊架。8、对各型钢和吊托架,在风管及部件安装前应及时做好防腐后进行安装。9、风管及部件安装完毕后,应按系统类别进行严密性检验。低中压风管系统,应在严格的漏光检测,进行抽检率为20%,且抽检不得少于1个系统。风管每IOm接缝,漏光点不应超过一处,且IOom平均不应大于8处为合格。检测中发现的条缝形漏光应进行密封处理,高压系统的严密性检验,应全数进行漏风量测试,其测试按规范GB50243第4.2.5条的规定,并及时做好记录。本分项工程质量:主控项目有关强制性条文、质量目标必须符合规范。一般项目合格率为100%。交底人签名被交底人签名
