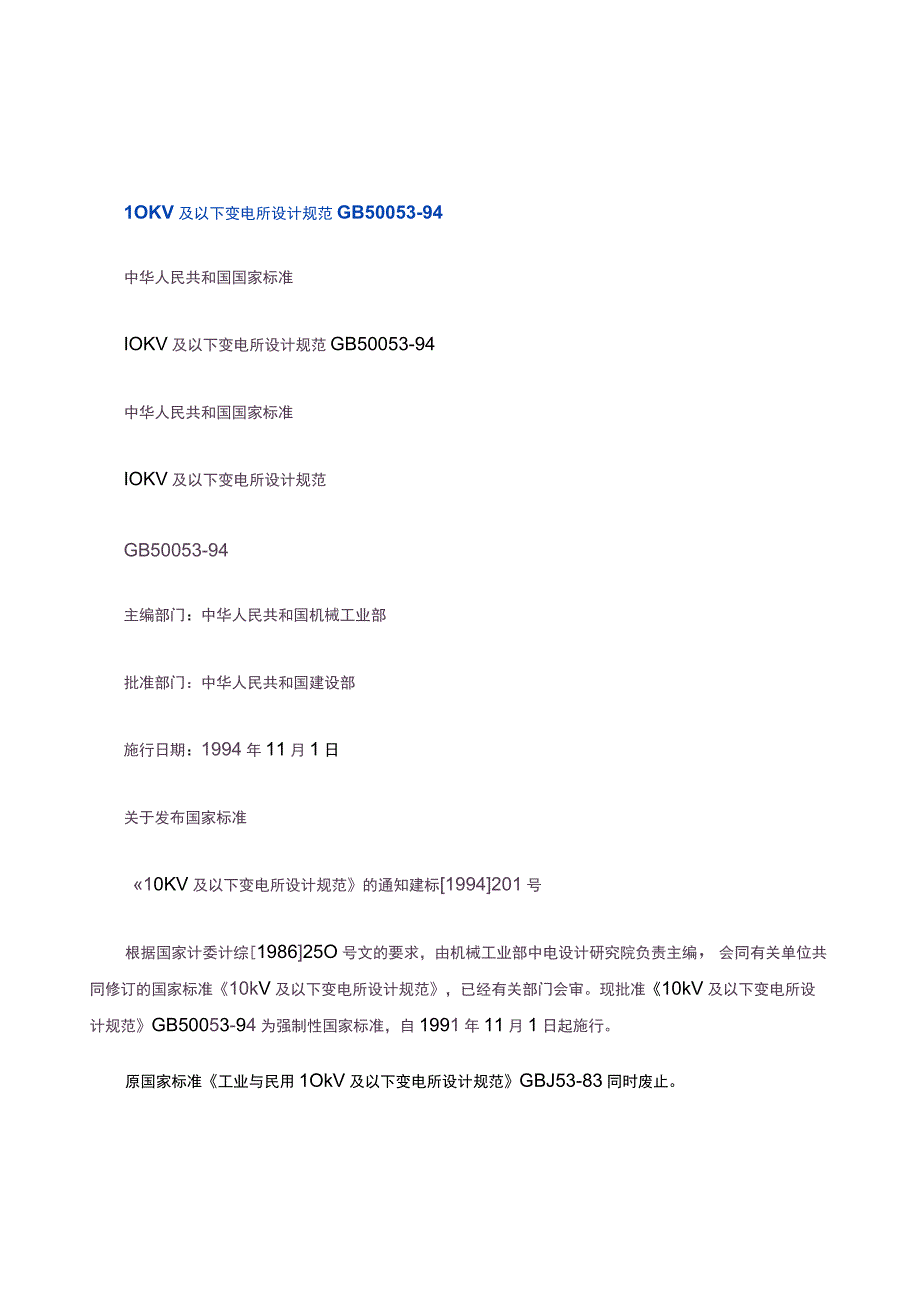

1、1OKV及以下变电所设计规范GB50053-94中华人民共和国国家标准IOKV及以下变电所设计规范GB50053-94中华人民共和国国家标准IOKV及以下变电所设计规范GB50053-94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日关于发布国家标准10KV及以下变电所设计规范的通知建标1994201号根据国家计委计综198625O号文的要求，由机械工业部中电设计研究院负责主编，会同有关单位共同修订的国家标准10kV及以下变电所设计规范，已经有关部门会审。现批准10kV及以下变电所设计规范GB50053-94为强制性国家标准，自1991年11月1
2、日起施行。原国家标准工业与民用1OkV及以下变电所设计规范GBJ53-83同时废止。本规范由机械工业部负责管理，其具体解释等工作由机械工业部中电设计研究院负责，出版发行由建设部标准定额研究所负责组织。中华人民共和国建设部1994年3月23日目次第一章总则第二章所址选择第三章电气部分第一节T殳规定第二节主接线第三节变压器选择第四节所用电源第五节操作电源第四章配变电装置第一节型式与布置第二节通道与围栏第五章并联电容器装置第一节T殳规定第二节电气接线及附属装置第三节布置第六章对有关专业的要求第一节防火第二节对建筑的要求第三节采暖及通风第四节其他附录一名词解释附录二本规范用词说明附加说明第一章总则第1
3、O.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量,制订本规范。第1.O.2条本规范适用于交流电压1OkV及以下新建、扩建或改建工程的变电所设计。第1.O.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。第1.O.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素,合理确定设计方案。第1.O.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。第1.O.6
4、条IokV及以下变电所的设计，除应执行本规范的规定外,尚应符合国家现行的有关设计标准和规范的规定。第二章所址选择第2.0.1条变电所位置的选择，应根据下列要求经技术、经济比较确定：接近负荷中心;二、进出线方便；三、接近电源侧；四、设备运输方便；五、不应设在有剧烈振动或高温的场所；六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方,当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准爆炸和火灾危险环境
5、电力装置设计规范的规定；九、不应设在地势低洼和可能积水的场所。第2.O.2条装有可燃性油浸电力变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。第2.O.3条多层建筑中，装有可燃性油的电气设备的配电所、变电所应设置在底层靠外墙部位，且不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁。第2.O.4条高层主体建筑内不宜设置装有可燃性油的电气设备的配电所和变电所，当受条件限制必须设置时，应设在底层靠外墙部位，且不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁，并应按现行国家标准高层民用建筑设计防火规范有关规定，采取
6、相应的防火措施。第2.0.5条露天或半露天的变电所，不应设置在下列场所：一、有腐蚀性气体的场所；二、挑檐为燃烧体或难燃体和耐火等级为四级的建筑物旁；三、附近有棉、粮及其他易燃、易爆物品集中的露天堆场；四、容易沉积可燃粉尘、可燃纤维、灰尘或导电尘埃且严重影响变压器安全运行的场所。第三章电气部分第一节一般规定第3.1.1条配电装置的布置和导体、电器、架构的选择，应符合正常运行、检修、短路和过电压等情况的要求。第3.1.2条配电装置各回路的相序排列宜一致，硬导体应涂刷相色油漆或相色标志。色别应为L1相黄色，L2相绿色，L3相红色。第3.1.3条海拔超过10OOm的地区，配电装置应选择适用于该海拔高度
7、的电器和电瓷产品，其外部绝缘的冲击和工频试验电压,应符合现行国家标准高压电气设备绝缘试验电压和试验方法的有关规定。高压电器用于海拔超过1OOOm的地区时，导体载流量可不计其影响。第3.1.4条电气设备外露可导电部分，必须与接地装置有可靠的电气连接。成排的配电装置的两端均应与接地线相连。第二节主接线第3.2.1条配电所、变电所的高压及低压母线宜采用单母线或分段单母线接线。当供电连续性要求很高时,高压母线可采用分段单母线带旁路母线或双母线的接线。第3.2.2条配电所专用电源线的进线开关宜采用断路器或带熔断器的负荷开关。当无继电保护和自动装置要求，且出线回路少无需带负荷操作时,可采用隔离开关或隔离触
8、头。第3.2.3条从总配电所以放射式向分配电所供电时，该分配电所的电源进线开关宜采用隔离开关或隔离触头。当分配电所需要带负荷操作或继电保护、自动装置有要求时，应采用断路器。第3.2.4条配电所的1OkV或6kV非专用电源线的进线侧，应装设带保护的开关设备。第3.2.5条IOkV或6kV母线的分段处宜装设断路器，当不需带负荷操作且无继电保护和自动装置要求时，可装设隔离开关或隔离触头。第32.6条两配电所之间的联络线，应在供电侧的配电所装设断路器，另侧装设隔离开关或负荷开关；当两侧的供电可能性相同时,应在两侧均装设断路器。第3.2.7条配电所的引出线宜装设断路器。当满足继电保护和操作要求时，可装设
9、带熔断器的负荷开关。第3.2.8条向频繁操作的高压用电设备供电的出线开关兼做操作开关时，应采用具有频繁操作性能的断路器。第3.2.9条IokV或6kV固定式配电装置的出线侧，在架空出线回路或有反馈可能的电缆出线回路中,应装设线路隔离开关。第3.2.10条采用IokV或6kV熔断器负荷开关固定式配电装置时，应在电源侧装设隔离开关。第3.2.11条接在母线上的避雷器和电压互感器，宜合用一组隔离开关。配电所、变电所架空进、出线上的避雷器回路中，可不装设隔离开关。第3.2.12条由地区电网供电的配电所电源进线处，宜装设供计费用的专用电压、电流互感器。第3.2.13条变压器一次侧开关的装设，应符合下列规
10、定：一、以树干式供电时，应装设带保护的开关设备或跌落式熔断器；二、以放射式供电时，宜装设隔离开关或负荷开关。当变压器在本配电所内时,可不装设开关。第3.2.14条变压器二次侧电压为6kV或3kV的总开关，可采用隔离开关或隔离触头。当属下列情况之一时，应采用断路器：一、出线回路较多；二、有并列运行要求；三、有继电保护和自动装置要求。第3.2.15条变压器低压侧电压为O.4kV的总开关，宜采用低压断路器或隔离开关。当有继电保护或自动切换电源要求时，低压侧总开关和母线分段开关均应采用低压断路器。第3.2.16条当低压母线为双电源，变压器低压侧总开关和母线分段开关采用低压断路器时，在总开关的出线侧及母
11、线分段开关的两侧，宜装设刀开关或隔离触头。第三节变压器选择第3.3.1条变压器台数应根据负荷特点和经济运行进行选择。当符合下列条件之一时，宜装设两台及以上变压器：一、有大量一级或二级负荷；二、季节性负荷变化较大；三、集中负荷较大。第3.3.2条装有两台及以上变压器的变电所，当其中任一台变压器断开时，其余变压器的容量应满足一级负荷及二级负荷的用电。第3.3.3条变电所中单台变压器（低压为O.4kV）的容量不宜大于125OkVA0当用电设备容量较大、负荷集中且运行合理时，可选用较大容量的变压器。第3.3.4条在T殳情况下，动力和照明宜共用变压器。当属下列情况之一时，可设专用变压器：一、当照明负荷较
12、大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可设照明专用变压器；二、单台单相负荷较大时，宜设单相变压器；三、冲击性负荷较大，严重影响电能质量时，可设冲击负荷专用变压器。四、在电源系统不接地或经阻抗接地,电气装置外露导电体就地接地系统（工T系统）的低压电网中，照明负荷应设专用变压器。第3.3.5条多层或高层主体建筑内变电所，宜选用不燃或难燃型变压器。第3.3.6条在多尘或有腐蚀性气体严重影响变压器安全运行的场所，应选用防尘型或防腐型变压器。第四节所用电源第3.4.1条配电所所用电源宜引自就近的配电变压器220/38OV侧。重要或规模较大的配电所，宜设所用变压器。柜内所用可燃油油浸变
13、压器的油量应小于100kg。当有两回路所用电源时，宜装设备用电源自动投入装置。第3.4.2条采用交流操作时，供操作、控制、保护、信号等的所用电源，可引自电压互感器。第3.4.3条当电磁操动机构采用硅整流合闸时，宜设两回路所用电源，其中一路应引自接在电源进线断路器前面的所用变压器。第五节操作电源第3.5.1条供一级负荷的配电所或大型配电所，当装有电磁操动机构的断路器时，应采用220V或110V蓄电池组作为合、分闸直流操作电源；当装有弹簧储能操动机构的断路器时，宜采用小容量镉锲电池装置作为合、分闸操作电源。第3.5.2条中型配电所当装有电磁操动机构的断路器时，合闸电源宜采用硅整流，分闸电源可采用小
14、容量镉银电池装置或电容储能。对重要负荷供电时，台、分闸电源宜采用镉银电池装置。当装有弹簧储能操动机构的断路器时，宜采用小容量镉镇电池装置或电容储能式硅整流装置作为合、分闸操作电源。采用硅整流作为电磁操动机构合闸电源时，应校核该整流合闸电源能保证断路器在事故情况下可靠合闸。第3.5.3条小型配电所宜采用弹簧储能操动机构合闸和去分流分闸的全交流操作。第四章配变电装置第一节型式与布置第4.1.1条变电所的型式应根据用电负荷的状况和周围环境情况确定，并应符合下列规定：一、负荷较大的车间和站房，宜设附设变电所或半露天变电所；二、负荷较大的多跨厂房,负荷中心在厂房的中部且环境许可时，宜设车间内变电所或组台
15、式成套变电站；三、高层或大型民用建筑内，宜设室内变电所或组合式成套变电站；四、负荷小而分散的工业企业和大中城市的居民区，宜设独立变电所，有条件时也可设附设变电所或户外箱式变电站；五、环境允许的中小城镇居民区和工厂的生活区,当变压器容量在315kVA及以下时，宜设杆上式或高台式变电所。第4.1.2条带可燃性油的高压配电装置，宜装设在单独的高压配电室内。当高压开关柜的数量为6台及以下时，可与低压配电屏设置在同一房间内。第4.1.3条不带可燃性油的高、低压配电装置和非油浸的电力变压器，可设置在同一房间内。具有符合工P3X防护等级外壳的不带可燃性油的高、低压配电装置和非油浸的电力变压器,当环境允许时，可相互靠近布置在车间内。注：工P3X防护要求应符合现行国家标准低压电器外壳防护等级的规定,能防止直径大于2.5mm的固体异物进入壳内。第4.1.4条室内变电所的每台油量为1OOkg及以上的三相变压器,应设在单独的变压器室内。第4.1.5条在同一配电室内单列布置高、低压配电装置时，当高压开关柜或低压配电屏顶面有裸露带电导体时，两者之间的净距不应小于2m;当高压开关柜和低压配电屏的顶面封闭外壳防护等级符合工P
