《发电运营事业部设备台帐管理办法.docx》由会员分享，可在线阅读，更多相关《发电运营事业部设备台帐管理办法.docx（57页珍藏版）》请在第壹文秘上搜索。

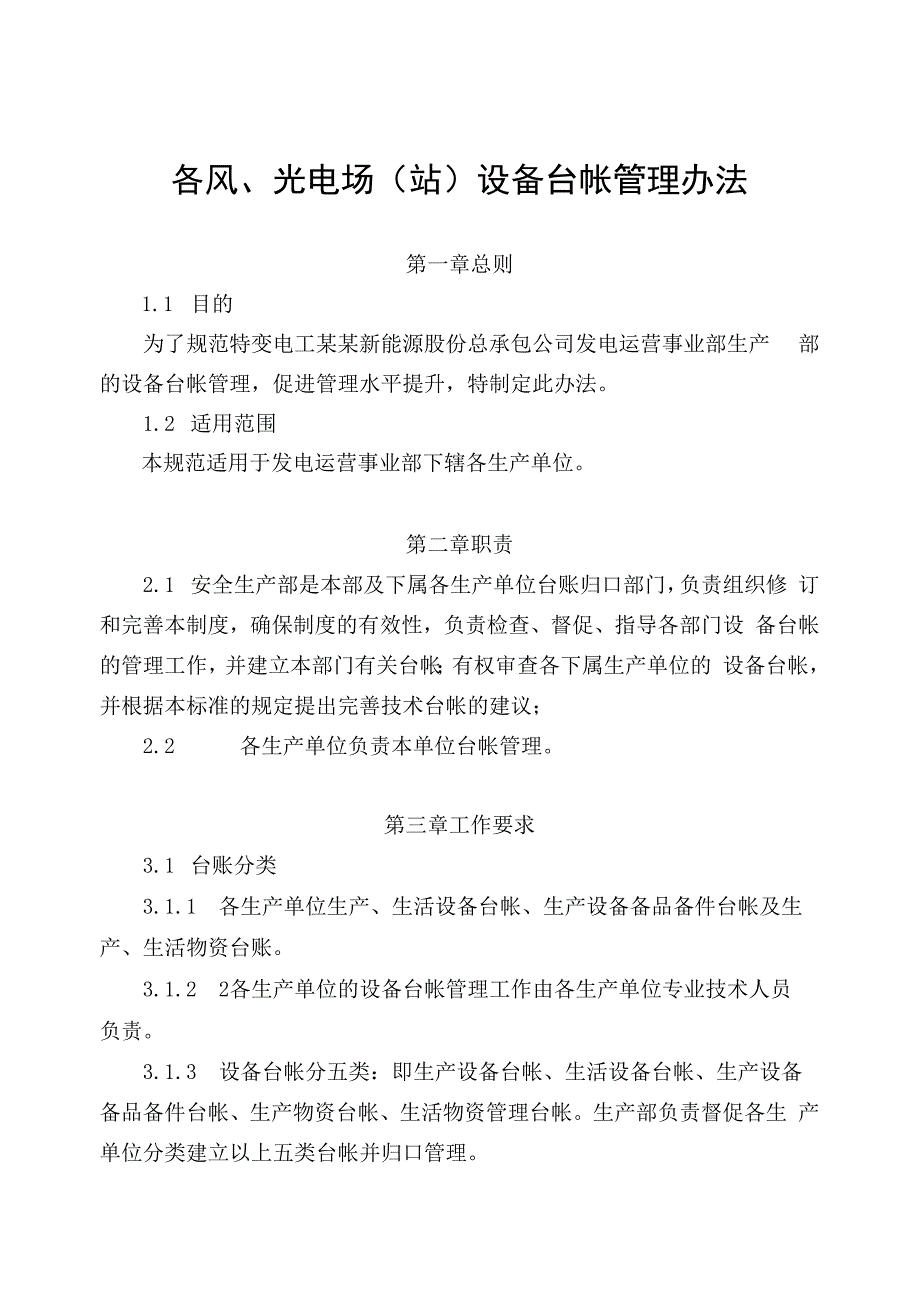

1、各风、光电场（站）设备台帐管理办法第一章总则1.1 目的为了规范特变电工某某新能源股份总承包公司发电运营事业部生产 部的设备台帐管理，促进管理水平提升，特制定此办法。1.2 适用范围本规范适用于发电运营事业部下辖各生产单位。第二章职责2.1 安全生产部是本部及下属各生产单位台账归口部门，负责组织修 订和完善本制度，确保制度的有效性，负责检查、督促、指导各部门设 备台帐的管理工作，并建立本部门有关台帐；有权审查各下属生产单位的 设备台帐，并根据本标准的规定提出完善技术台帐的建议；2.2 各生产单位负责本单位台帐管理。第三章工作要求3.1 台账分类3.1.1 各生产单位生产、生活设备台帐、生产设备

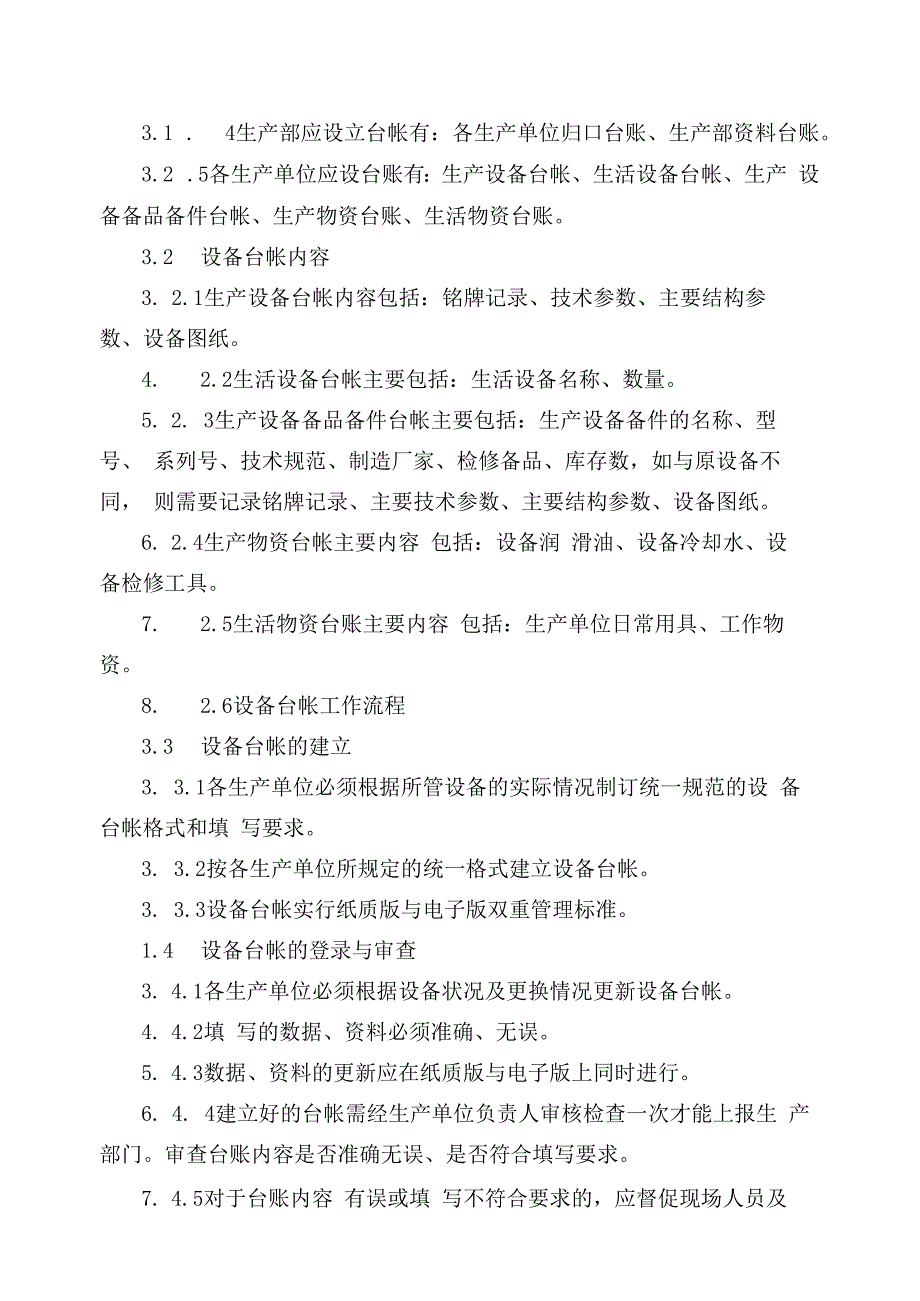

2、备品备件台帐及生 产、生活物资台账。3.1.2 2各生产单位的设备台帐管理工作由各生产单位专业技术人员 负责。3.1.3 设备台帐分五类：即生产设备台帐、生活设备台帐、生产设备 备品备件台帐、生产物资台帐、生活物资管理台帐。生产部负责督促各生 产单位分类建立以上五类台帐并归口管理。3.1 . 4生产部应设立台帐有：各生产单位归口台账、生产部资料台账。3.2 .5各生产单位应设台账有：生产设备台帐、生活设备台帐、生产 设备备品备件台帐、生产物资台账、生活物资台账。3.2 设备台帐内容3. 2.1生产设备台帐内容包括：铭牌记录、技术参数、主要结构参 数、设备图纸。4. 2.2生活设备台帐主要包括：
3、生活设备名称、数量。5. 2. 3生产设备备品备件台帐主要包括：生产设备备件的名称、型号、 系列号、技术规范、制造厂家、检修备品、库存数，如与原设备不同， 则需要记录铭牌记录、主要技术参数、主要结构参数、设备图纸。6. 2.4生产物资台帐主要内容 包括：设备润 滑油、设备冷却水、设 备检修工具。7. 2.5生活物资台账主要内容 包括：生产单位日常用具、工作物资。8. 2.6设备台帐工作流程3.3 设备台帐的建立3. 3.1各生产单位必须根据所管设备的实际情况制订统一规范的设 备台帐格式和填 写要求。3. 3.2按各生产单位所规定的统一格式建立设备台帐。3. 3.3设备台帐实行纸质版与电子版双重

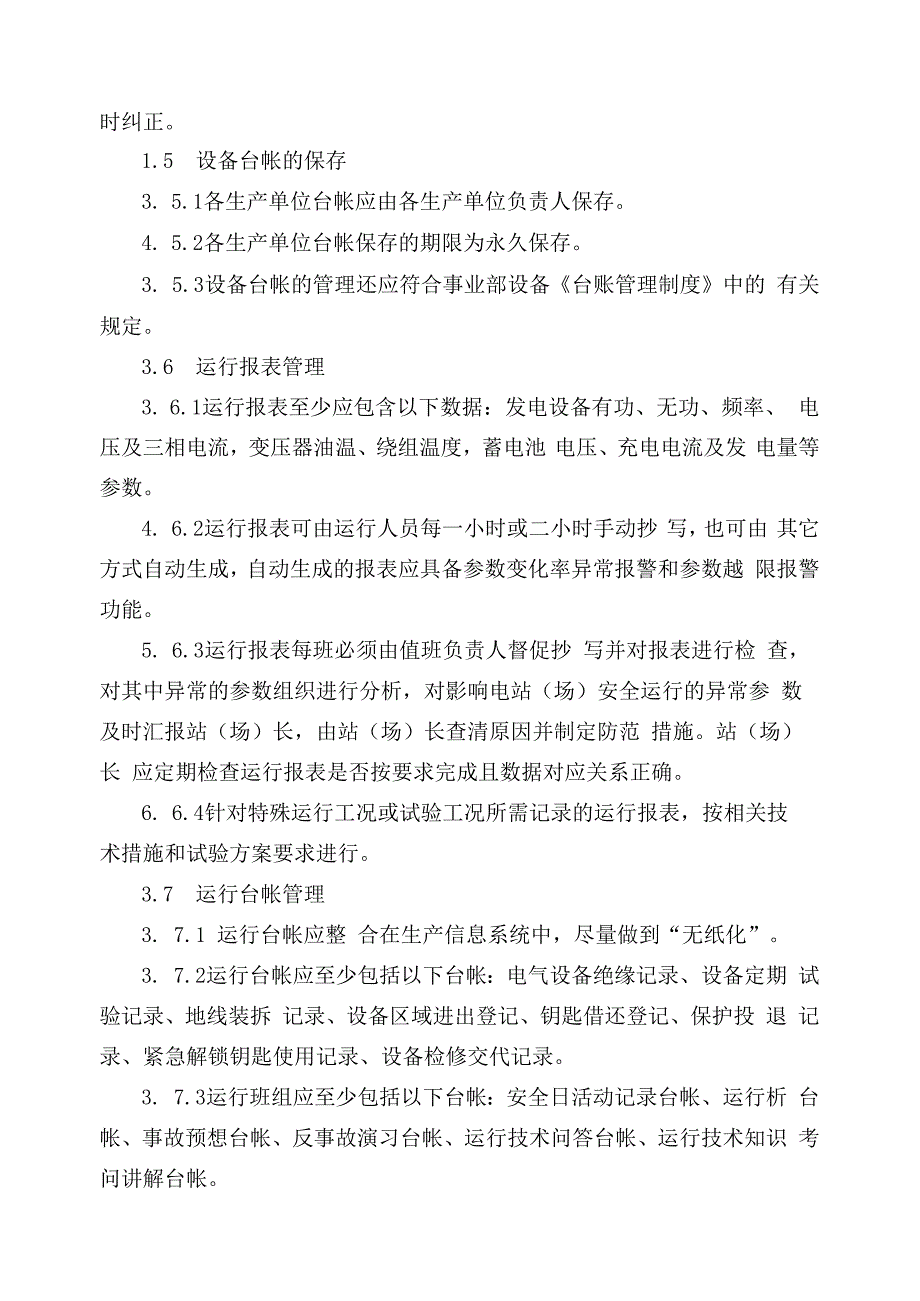

4、管理标准。1.4 设备台帐的登录与审查3. 4.1各生产单位必须根据设备状况及更换情况更新设备台帐。4. 4.2填 写的数据、资料必须准确、无误。5. 4.3数据、资料的更新应在纸质版与电子版上同时进行。6. 4. 4建立好的台帐需经生产单位负责人审核检查一次才能上报生 产部门。审查台账内容是否准确无误、是否符合填写要求。7. 4.5对于台账内容 有误或填 写不符合要求的，应督促现场人员及时纠正。1.5 设备台帐的保存3. 5.1各生产单位台帐应由各生产单位负责人保存。4. 5.2各生产单位台帐保存的期限为永久保存。3. 5.3设备台帐的管理还应符合事业部设备台账管理制度中的 有关规定。3.6
5、 运行报表管理3. 6.1运行报表至少应包含以下数据：发电设备有功、无功、频率、 电压及三相电流，变压器油温、绕组温度，蓄电池 电压、充电电流及发 电量等参数。4. 6.2运行报表可由运行人员每一小时或二小时手动抄 写，也可由 其它方式自动生成，自动生成的报表应具备参数变化率异常报警和参数越 限报警功能。5. 6.3运行报表每班必须由值班负责人督促抄 写并对报表进行检 查，对其中异常的参数组织进行分析，对影响电站（场）安全运行的异常参 数及时汇报站（场）长，由站（场）长查清原因并制定防范 措施。站（场）长 应定期检查运行报表是否按要求完成且数据对应关系正确。6. 6.4针对特殊运行工况或试验工
6、况所需记录的运行报表，按相关技 术措施和试验方案要求进行。3.7 运行台帐管理3. 7.1 运行台帐应整 合在生产信息系统中，尽量做到“无纸化”。3. 7.2运行台帐应至少包括以下台帐：电气设备绝缘记录、设备定期 试验记录、地线装拆 记录、设备区域进出登记、钥匙借还登记、保护投 退 记录、紧急解锁钥匙使用记录、设备检修交代记录。3. 7.3运行班组应至少包括以下台帐：安全日活动记录台帐、运行析 台帐、事故预想台帐、反事故演习台帐、运行技术问答台帐、运行技术知识 考问讲解台帐。3.8各种常见记录台帐的基本要求：3. 8.1绝缘记录本：记录测量时间、被测设备名称、使用仪表、环 境温度、测量值、吸收
7、比、测量原因、测量结论、测量人等内容。使用 电子台帐时，宜建立被测设备名称的索引，以便于每次测得的绝缘电阻进 行比较。3. 8.2设备定期 试验记录本：记录定期 试验轮换设备名称、试验时 间、试验数据、分析结论、试验人员等内容。如未倒 换应注明原因。与 生产任务系统相关联，按试验周期自动在生产任务系统中生成任务。3. 8.3地刀、地线登记本：记录安装日期、地刀地线编号、安装地 点、安装人、要求合上此接地刀闸或装设此接地线所有工作票号及工作票 工作内容，工作票是否结票，拆 除人、拆除时间等内容。使用电子 台帐时，未拆 除地线自动置顶显示且与此接地刀闸或接地线相关的工作票 全部终结后方允许拉开此接
8、地刀闸或拆除接地线。3. 8.4重点区域进出登记本：记录进入保护室、高压配电室、油区、 等区域的人员姓名、进入时间、进入原因、离开时间等内容。3. 8.5钥匙借用登记本：记录钥匙借用时间、借用人、借用原因、借 出人、归还时间等内容。使用电子台帐时，未归还的钥匙应自动置顶显 不O3. 8.6保护投 退登记本：记录电气保护退出时间、保护内容、投 退 原因、批准人、退出操作人、投入时间、投入操作人等内容。使用电 子台帐时，未完成的保护投退自动置顶显示。3. 8.7解锁钥匙使用记录本：应记录解锁时间、解锁设备、解锁原 因、批准人、解锁执行人等内容。3. 8.8设备检修交代本：记录交代内容、时间、交代人
9、和值班负责 人签名，各值值班负责人对检修交代内容了解后签字确认。3. 8.9生产知 识 考问讲解记录本：记录出题人、出题时间、题目内 容、答题人、解答内容、答题评价及评价人等内容。3. 8. 10反事故演习记录本：记录主持人、题目、运行方式、日期、 天气情况、事故现象、参加演习人员、处理顺序、演习评价等内容。3. 8.11设备异动登记本：记录异动时间、异动专业、异动简要内容、 异动批准人等内容。使用电子台帐时应建立合理的流程，开始应先办理 异动申请单，在得到批准后才可以办理相应的工作票进行异动工作，异动 工作结束后应办理异动完成报告，报告批准后再根据实际情况修订规程、 系统图、操作票等基础资料
10、。全部流程结束应存档，便于查询。第四章附则4.1 附录4.1.1 本办法由生产部起草并负责解释。4.1.2 本办法自发布之日起实施。4.1. 3附件附件一：电场主变压器设备台账附件二：电场GIS设备台账附件三：电场电压互感器台账附件四：电场避雷器台账附件五：电场SVG系 统连接变压器台账附 件六：电场SVG系 统中电流互感器设备台账附件七：电场隔离开关设备台账附件八：电场高压并联电容器台账附件九：电场滤波电抗器台账附件十：电场放电线圈台账附件十一：电场SVG系统中高压静止无功发生器台账附件十二：电场穿墙套管设备台账附件十三：电场电压互感器开关柜设备台账 附件十四：电场开关柜设备台账附件十五：电
11、场接地变压器台账 附件十六：电场所用变压器台账 附件十七：电场微机保护屏台账 附件十八：电场微机测控屏台账 附件十九：电场电度 表屏台账 附件二十：电场远动通信柜台账 附 件二十一：电场直流电源系 统台账 附 件二十二：电场配电柜台账附件二十三：电场测风塔台账附件二十四：电场风功率预测系统台账附件二十五：电场能量管理系统台账附件二十六：电场风力发电机组台账附件二十七：电场箱变台账附件二十八：电场组件台账附件二十九：电场汇流箱台账附件三十：电场逆变器台账附件三十一：制度 业务流程及授权梳 理表附件一：电场主变压器设备台账编号:变压器本体设备编号型号额定容量额定电压额定电流高压侧A低压侧A联接组别
12、相数三相短路阻抗%损耗负载KW空载电流%空载KW调压方式冷却方式额定绝缘水平S I / L I / ACKVL I / ACKVL I / ACKV器身重量T油重T总重T运输重量T变压器外形尺寸(mm)长、宽、高生产厂家生产日期出厂序号投运日期变压器油标号(主变设备照片)(主变铭牌图片)主变套管高压侧电流互感器绕组型号绕组序号二次端子电流比 (A/A)准确等级和额定输出(VA)S1-S2Sl-S3生产厂家生产日期主变套管低压侧电流互感器绕组型号绕组序号二次端子电流比 (A/A)准确等级额定输出(VA)S1-S2生产厂家生产日期主变套管中性点电流互感器绕组型号绕组序号二次端子电流比 (A/A)准
