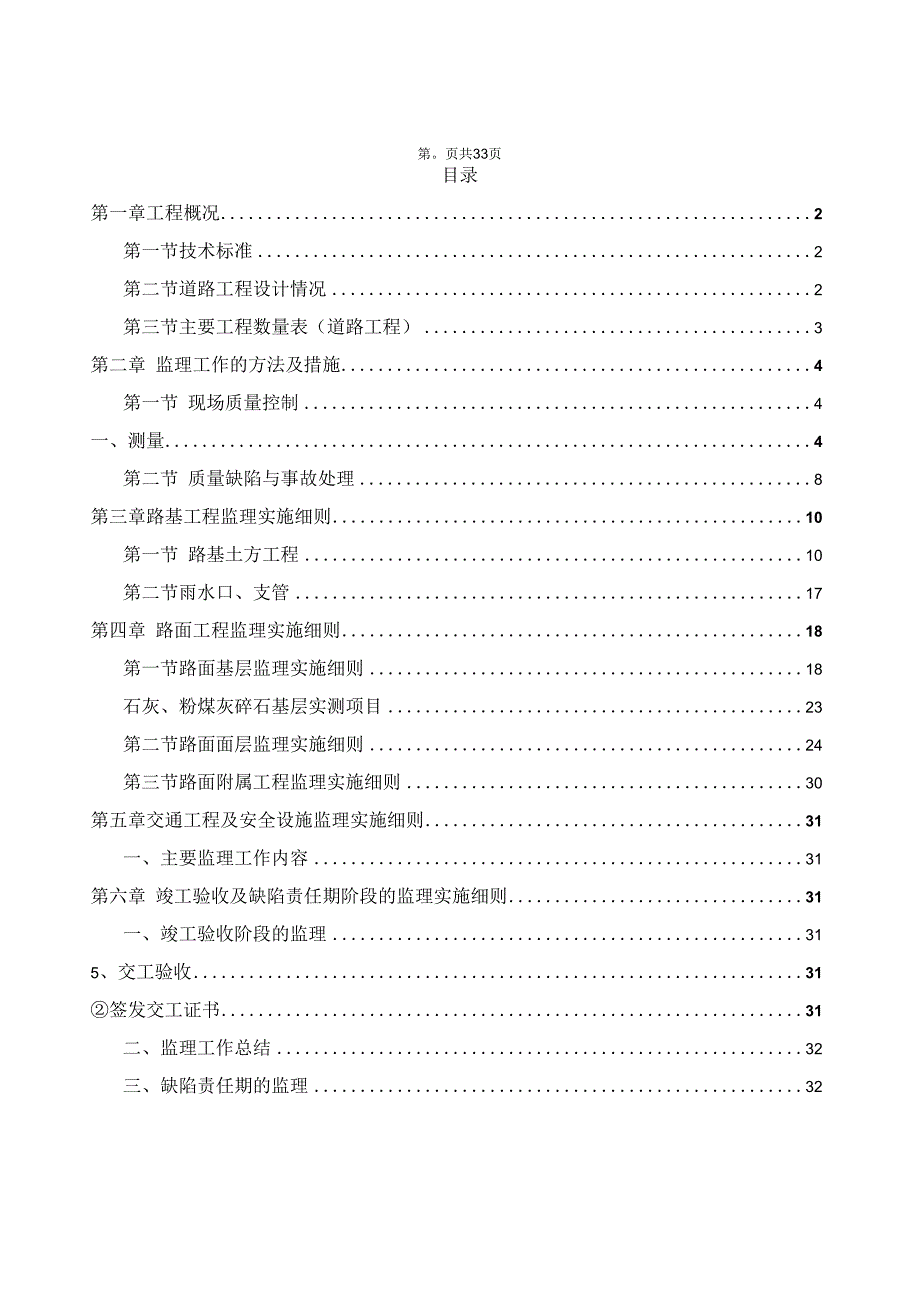

1、某跨河大桥工程监理实施细则编制:审批:XXXXXXXX监理公司二O二X年XX月第。页共33页目录第一章工程概况2第一节技术标准2第二节道路工程设计情况2第三节主要工程数量表(道路工程)3第二章 监理工作的方法及措施4第一节 现场质量控制4一、测量4第二节 质量缺陷与事故处理8第三章路基工程监理实施细则10第一节 路基土方工程10第二节雨水口、支管17第四章 路面工程监理实施细则18第一节路面基层监理实施细则18石灰、粉煤灰碎石基层实测项目23第二节路面面层监理实施细则24第三节路面附属工程监理实施细则30第五章交通工程及安全设施监理实施细则31一、主要监理工作内容31第六章 竣工验收及缺陷责任

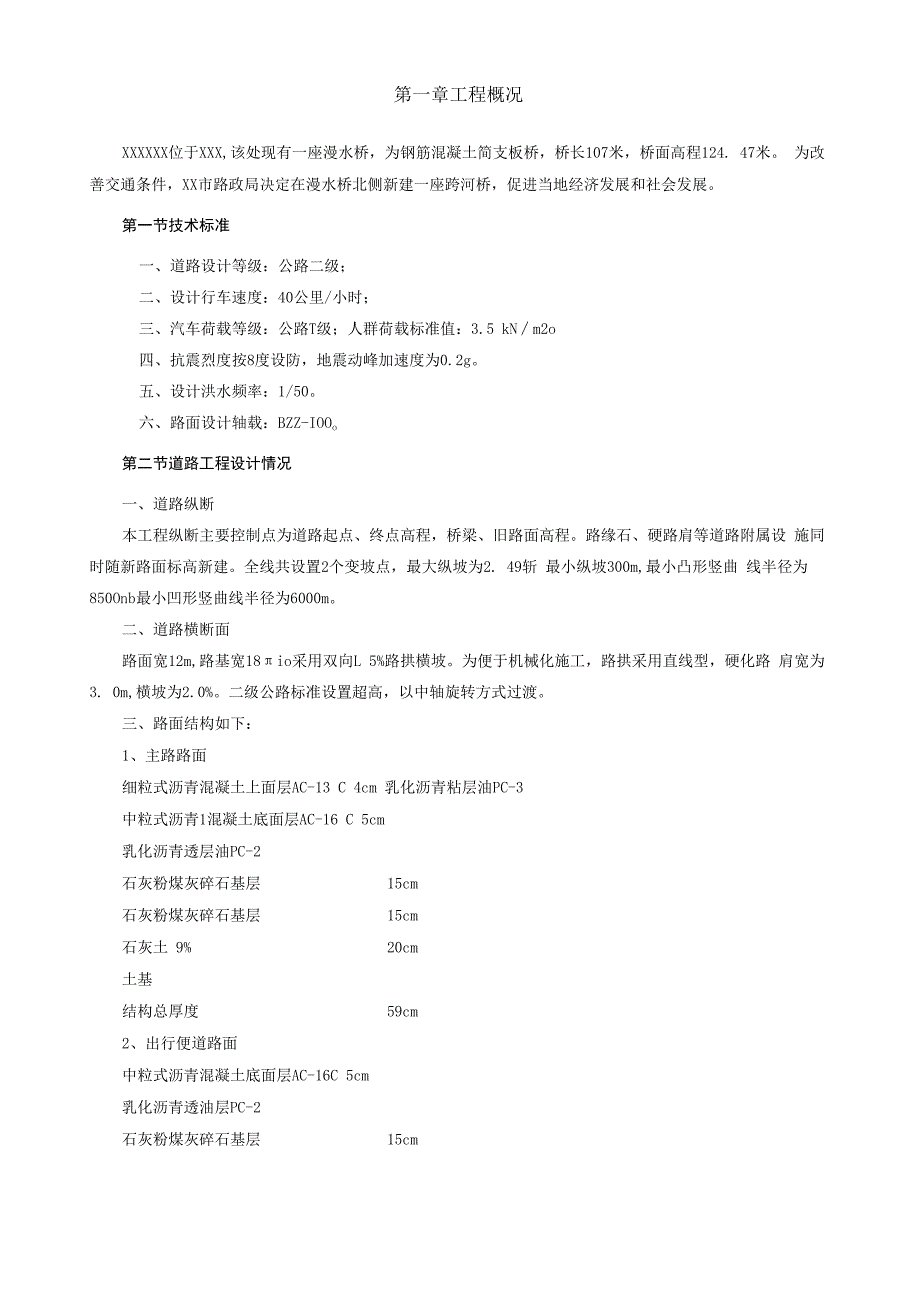

2、期阶段的监理实施细则31一、竣工验收阶段的监理315、交工验收31签发交工证书31二、监理工作总结32三、缺陷责任期的监理32第一章工程概况XXXXXX位于XXX,该处现有一座漫水桥,为钢筋混凝土简支板桥,桥长107米,桥面高程124. 47米。 为改善交通条件,XX市路政局决定在漫水桥北侧新建一座跨河桥,促进当地经济发展和社会发展。第一节技术标准一、道路设计等级:公路二级;二、设计行车速度:40公里/小时;三、汽车荷载等级:公路T级;人群荷载标准值:3.5 kNm2o四、抗震烈度按8度设防,地震动峰加速度为0.2g。五、设计洪水频率:1/50。六、路面设计轴载:BZZ-IOOo第二节道路工程

3、设计情况一、道路纵断本工程纵断主要控制点为道路起点、终点高程,桥梁、旧路面高程。路缘石、硬路肩等道路附属设 施同时随新路面标高新建。全线共设置2个变坡点,最大纵坡为2. 49斩 最小纵坡300m,最小凸形竖曲 线半径为850Onb最小凹形竖曲线半径为6000m。二、道路横断面路面宽12m,路基宽18io采用双向L 5%路拱横坡。为便于机械化施工,路拱采用直线型,硬化路 肩宽为3. 0m,横坡为2.0%。二级公路标准设置超高,以中轴旋转方式过渡。三、路面结构如下:1、主路路面细粒式沥青混凝土上面层AC-13 C 4cm 乳化沥青粘层油PC-3中粒式沥青1混凝土底面层AC-16 C 5cm乳化沥青

4、透层油PC-2石灰粉煤灰碎石基层15cm石灰粉煤灰碎石基层15cm石灰土 9%20cm土基结构总厚度59cm2、出行便道路面中粒式沥青混凝土底面层AC-16C 5cm乳化沥青透油层PC-2石灰粉煤灰碎石基层15cm石灰粉煤灰碎石基层15cm石灰土 9%15cm土基结构总厚度50cm四、道路附属工程包括新设路面边缘石、临时停车带、路肩边缘石、护坡、硬化路肩、人行步道、 浆砌片石梯形边沟。第三节主要工程数量表(道路工程)序号项目名称单位数量备注*工程概况四渡(道路工程)1路线长度m550. 116不含桥梁长度(370. 38m)2道路等级公路二级3路基宽度m184路面宽度m123. Om硬化路肩二

5、土方1挖方3 m67159. 3土方2填方3 m51416.9土方3清表土方m32970. 6三路面工程(主路)14cm细粒式沥青混凝土 AC-13Cm36799. 34含加宽25cm中粒式沥青混凝土 AC-20C3 m6799. 4含加宽330Cnl石灰粉煤灰稳定碎石(15+15)3 m6821.4含加宽420cm石灰土3 m6931. 5含加宽5乳化沥青粘层油PC-3m26799. 4含加宽6乳化沥青透层油PC-2m6821.4含加宽7下封层m26821.4含加宽四路面工程(出行便道)354.61m15cm中粒式沥青混凝土 C-20C2 m2836. 6230Cnl石灰粉煤灰稳定碎石(15

6、+15)m23040. 6315cm石灰土m23228. 64乳化沥青透层油PC-2m23040. 6五路缘石1路缘石(10*20*49. 5cm)m2121C40混凝土预制2M7.5水泥砂浆(厚2cm)m2212.13路肩边缘石m1100C40混凝土预制六其他1中间带硬化m18M7. 5浆砌片石m27. 02砂砾垫层m3.512浆砌片石梯形排水沟(含矩形)3 m972.4M7. 5浆砌片石3路肩硬化m,286级配碎石4波形护栏m504. 245防撞护栏m366护坡浆砌片石护坡及基础3 m690M7. 5浆砌片石砂砾垫层厚IOcm3 m230GES生态袋护坡3 m12675. 6砂砾土1586

7、5. 2砂砾石6346. 1土工格栅12692. 2锚钉个8474透水土工布M28287. 7浆砌片石3 m2486. 3M7. 5浆砌片石砂砾垫层828.7GES生态袋护坡个44420第二章 监理工作的方法及措施第一节现场质量控制一、测量测量的监督检查工作应由测量监理工程师(配备必要的助手)专门负责,必须包括以下主要内容:1、向承包人提供原始基准点、基准线和基准高程,并对承包人的定线控制测量进行监督检查和认可。2、在各项工程开工之前,对承包人的施工放线测量进行监督检查和认可。3、在各项工程的施工进行中,对控制工程的位置、高程、尺寸及其线型的准确性进行监督、检查和认 可。4、在各分项工程、分部

8、工程、单位工程、工程段落或总体工程项目的中间交工和竣工验收时进行测量 检查,汇总并提出各项工程的测量成果资料。二、中心试验室试验监督检查的任务,是对各个工程项目的材料、配合比和强度进行有效的控制,以确保各项工程的 物理、化学性能达到规定要求。试验的监督检查工作应由试验(材料)监理工程师及其领导下的监理工程 师中心试验室专门负责,并应按以下要求进行工作:1、监理工程师中心试验室应当是对整个工程项目进行数据控制和检验测定的中心。中心试验室的规 模、试验设备的种类及数量应能满足实施工程中各项试验的要求,应有各项专业试验工程师及经过专门培 训的试验人员,健全各种规章制度,实行明确的责任分工。2、监理工

9、程师中心试验室除应承担独立进行的试验项目外,还应对承包人的工地试验室和流动试验 室的设备功能、人员资质、操作方法、资料管理等项工作进行有效的监督、检查和管理。3、监理工程师中心试验室及承包人工地试验室(流动试验室)的各种试验工作,均应统一按合同列明 的或正式颁布的国家标准及部级行业标准进行;对经监理工程师审查并经业主批准,承包人采用新材料、 新技术或新工艺的特殊项目,当合同未曾列明或无现成标准可循时,试验监理工程师应要求承包人提供相 关的科技资料及鉴定报告,拟定出符合工程实际的暂行标准或规程,经审查批准后执行。4、监理工程师应定期或不定期的对承包人的试验仪器进行检验,并监督承包人定期提交由政府

10、监督 部门对仪器进行标定。5、当监理工程师中心试验室试验结果与承包人的试验结果出现允许误差以外的差异时,一般应以监 理工程师中心试验室的试验结果为准。如果承包人拒绝接纳监理工程师中心试验室的结果时,试验监理工 程师可与承包人在有资格的政府监督部门的试验室进行校核试验,并应依此作为批准或认定的依据,其试 验费用按合同条款规定处理。6、各种试验均应采用统一的表格进行记录、报告和统一的方法进行整理、保存。三、验证试验验证试验是对材料或商品构件进行预先鉴定,以决定是否可以用于工程。验证试验应按以下要求进 行:1、在材料或商品构件订货之前,要求承包人提供生产厂家的产品合格证书及试验报告。必要时监理 人员

11、还应对生产厂家生产设备、工艺及产品的合格率进行现场调查了解,或由承包人提供样品进行试验, 以决定同意采购与否。2、材料或商品构件运入现场后,应按规定的批量和频率进行抽样试验,不合格的材料或商品构件不准 用于工程,并应由承包人运出场外。3、在施工进行中,应随机对用于工程的材料或商品构件进行符合性的抽样试验检查。4、随时监督检查各种材料的储存、堆放、保管及防护措施。四、标准试验标准试验是对各项工程的内在品质进行施工前的数据采集,它是控制和指导施工的科学依据,包括各 种标准击实试验、集料的级配试验、混合料的配合比试验、结构的强度试验等。应按以下要求进行:1、在各项工程开工前合同规定或合理的时间内,应

12、由承包人先完成标准试验,并将试验报告及试验材 料提交监理工程师中心试验室审查批准。试验监理工程师应派出试验监理人员参加承包人试验的全过程, 并进行有效的现场监督检查。2、监理工程师中心试验室应在承包人进行标准试验的同时或以后,平行进行复核(对比)试验,以肯定、 否定或调整承包人标准试验的参数或指标。五、工艺试验工艺试验是依据技术规范的规定,在动工之前对路基、路面及其他需要通过预先试验方能正式施工的 分项工程预先进行工艺试验,然后依其试验结果全面指导施工。工艺试验应按以下要求进行:1、监理工程师应要求承包人提出工艺试验的施工方案和实施细则并予以审查批准。2、工艺试验的机械组合、人员配额、材料、施

13、工程序、预埋观测以及操作方法等应有两组以上方案, 以便通过试验作出选定。3、监理工程师应对承包人的工艺试验进行全过程的旁站监理,并应作出详细记录。4、试验结束后应由承包人提出试验报告,并经监理工程师审查批准。六、抽样试验抽样试验是对各项工程实施中的实际内在品质进行符合性的检查,内容应包括各种材料的物理性 能、土方及其它填筑施工的密实度、混凝土及沥青混凝土的强度等的测定和试验。抽样试验应按以下要 求进行:1、监理工程师应随时派出试验监理人员,对承包人的各种抽样频率、取样方法及试验过程进行检查。2、在承包人的工地试验室(流动试验室)按技术规范的规定进行全频率抽样试验的基础上,监理工程 师中心试验室

14、应按规定的频率独立进行抽样试验,以鉴定承包人的抽样试验结果是否真实可靠。3、当施工现场的旁站监理人员对施工质量或材料产生疑问并提出要求时,监理工程师中心试验室随 时进行抽样试验,必要时还应要求承包人增加抽样频率。七、验收试验验收试验是对各项已完工程的实际内在品质作出评定,应按以下要求进行:1、监理工程师派出试验监理人员,对承包人进行的钻芯抽样试验的频率、抽样方法和试验过程进行 有效的监督。2、监理工程师对承包人按技术规范要求进行的加载试验或其它检测试验项目的试验方案、设备及方 法进行审查批准;对试验的实施进行现场检查监督;对试验结果进行评定。八、现场监理现场监理是对承包人的各项施工程序、施工方法和施工工艺以及材料、机械、配比等进行全方位的 巡视、全过程的旁站、全环节的检查,以达到对施工质量有效的监督和管理。
