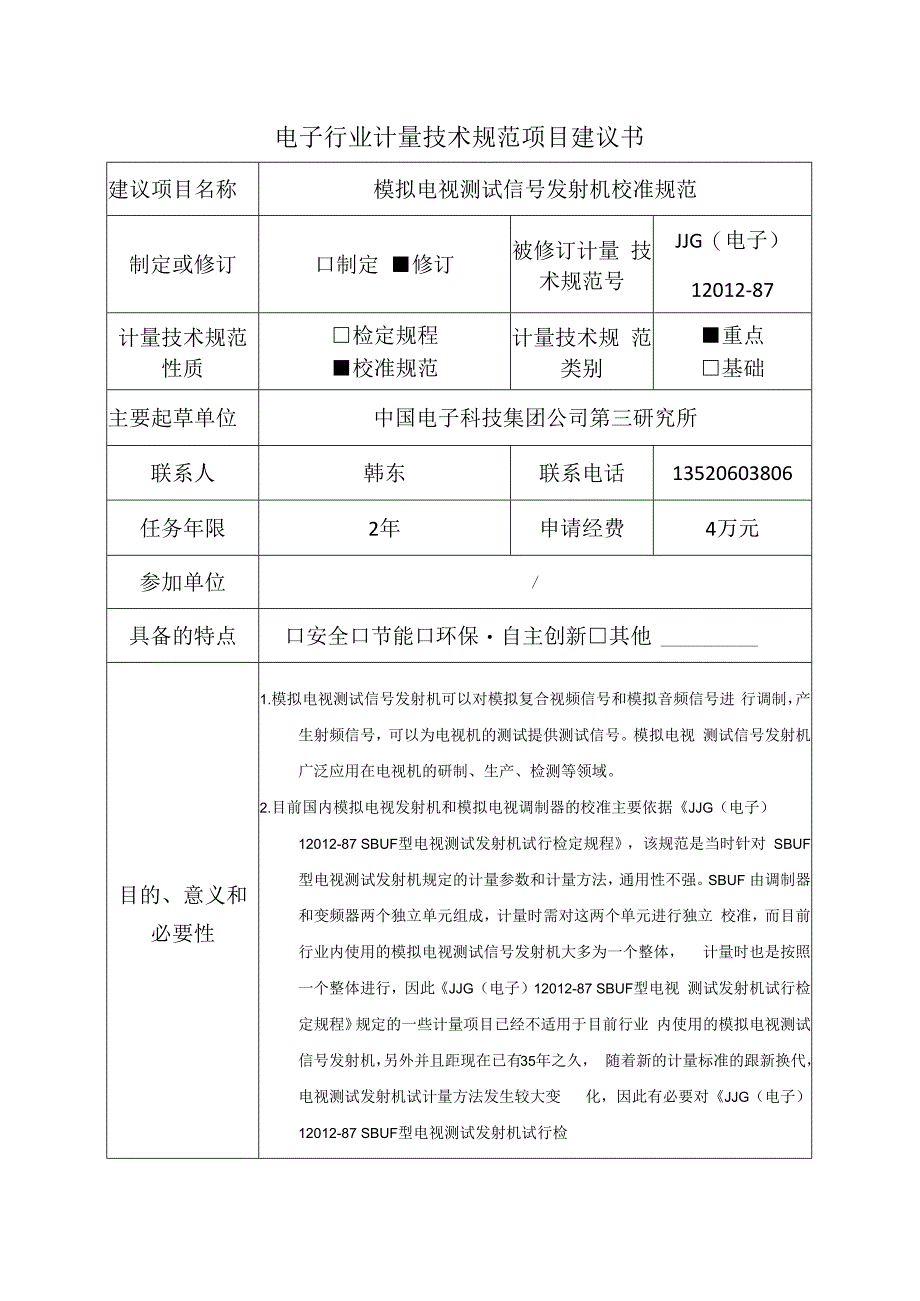

模拟电视测试信号发射机校准规范建议书.docx_第1页
第1页 / 共6页

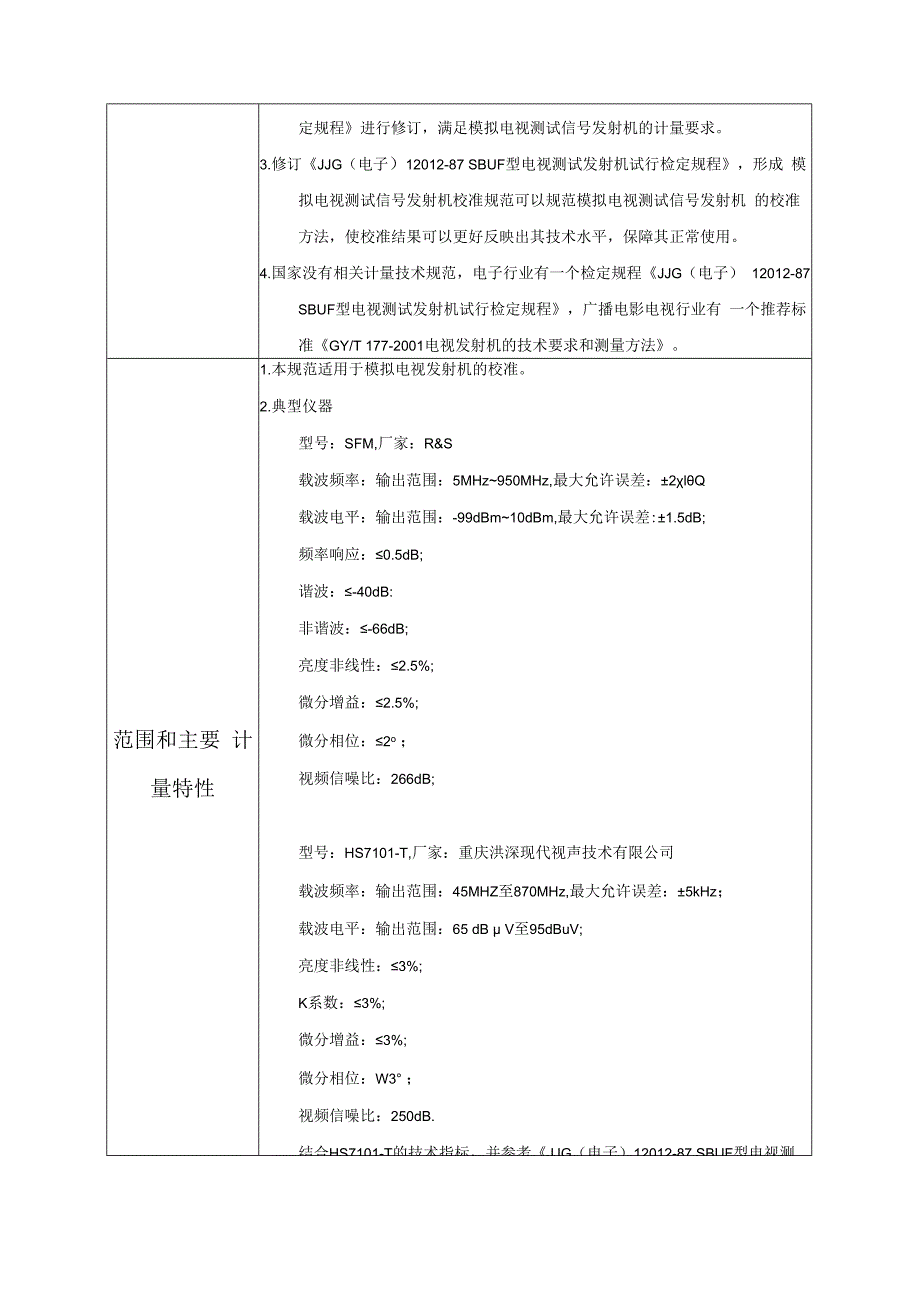

模拟电视测试信号发射机校准规范建议书.docx_第2页
第2页 / 共6页

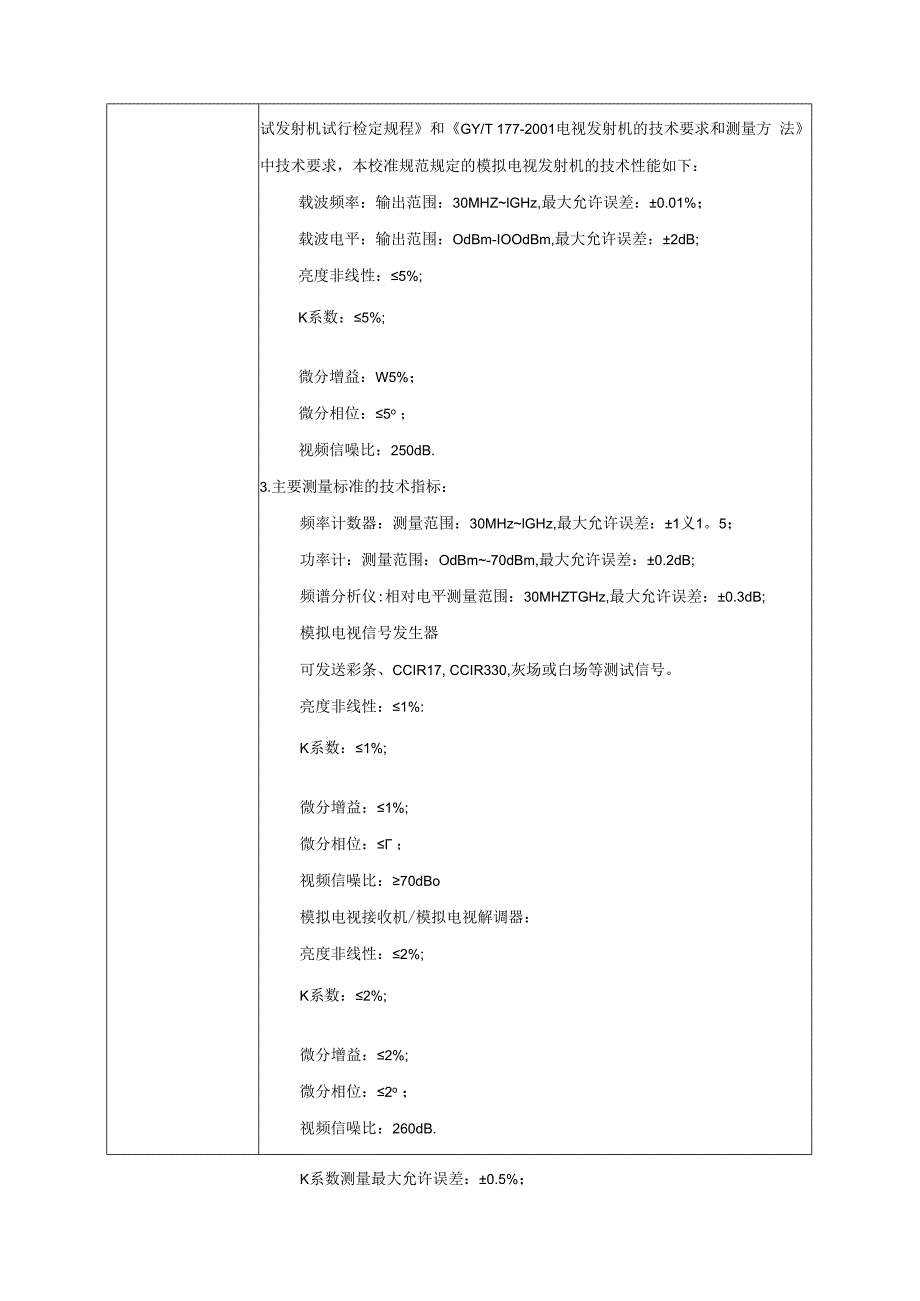

模拟电视测试信号发射机校准规范建议书.docx_第3页
第3页 / 共6页
模拟电视测试信号发射机校准规范建议书.docx_第4页
第4页 / 共6页
模拟电视测试信号发射机校准规范建议书.docx_第5页
第5页 / 共6页
模拟电视测试信号发射机校准规范建议书.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《模拟电视测试信号发射机校准规范建议书.docx》由会员分享,可在线阅读,更多相关《模拟电视测试信号发射机校准规范建议书.docx(6页珍藏版)》请在第壹文秘上搜索。

1、电子行业计量技术规范项目建议书建议项目名称模拟电视测试信号发射机校准规范制定或修订口制定 修订被修订计量 技术规范号JJG(电子)12012-87计量技术规范 性质检定规程校准规范计量技术规 范类别重点基础主要起草单位中国电子科技集团公司第三研究所联系人韩东联系电话13520603806任务年限2年申请经费4万元参加单位/具备的特点口安全口节能口环保自主创新其他目的、意义和 必要性1 .模拟电视测试信号发射机可以对模拟复合视频信号和模拟音频信号进 行调制,产生射频信号,可以为电视机的测试提供测试信号。模拟电视 测试信号发射机广泛应用在电视机的研制、生产、检测等领域。2 .目前国内模拟电视发射机

2、和模拟电视调制器的校准主要依据JJG(电子) 12012-87 SBUF型电视测试发射机试行检定规程,该规范是当时针对 SBUF型电视测试发射机规定的计量参数和计量方法,通用性不强。SBUF 由调制器和变频器两个独立单元组成,计量时需对这两个单元进行独立 校准,而目前行业内使用的模拟电视测试信号发射机大多为一个整体, 计量时也是按照一个整体进行,因此JJG(电子)12012-87 SBUF型电视 测试发射机试行检定规程规定的一些计量项目已经不适用于目前行业 内使用的模拟电视测试信号发射机,另外并且距现在已有35年之久, 随着新的计量标准的跟新换代,电视测试发射机试计量方法发生较大变 化,因此有

3、必要对JJG(电子)12012-87 SBUF型电视测试发射机试行检定规程进行修订,满足模拟电视测试信号发射机的计量要求。3.修订JJG(电子)12012-87 SBUF型电视测试发射机试行检定规程,形成 模拟电视测试信号发射机校准规范可以规范模拟电视测试信号发射机 的校准方法,使校准结果可以更好反映出其技术水平,保障其正常使用。4.国家没有相关计量技术规范,电子行业有一个检定规程JJG(电子) 12012-87 SBUF型电视测试发射机试行检定规程,广播电影电视行业有 一个推荐标准GY/T 177-2001电视发射机的技术要求和测量方法。范围和主要 计量特性1 .本规范适用于模拟电视发射机的

4、校准。2 .典型仪器型号:SFM,厂家:R&S载波频率:输出范围:5MHz950MHz,最大允许误差:2lQ载波电平:输出范围:-99dBm10dBm,最大允许误差:1.5dB;频率响应:0.5dB;谐波:-40dB:非谐波:-66dB;亮度非线性:2.5%;微分增益:2.5%;微分相位:2o ;视频信噪比:266dB;型号:HS7101-T,厂家:重庆洪深现代视声技术有限公司载波频率:输出范围:45MHZ至870MHz,最大允许误差:5kHz;载波电平:输出范围:65 dB V至95dBuV;亮度非线性:3%;K系数:3%;微分增益:3%;微分相位:W3 ;视频信噪比:250dB.结合HS7

5、101-T的技术指标,并参考JJG(电子)12012-87 SBUF型电视测试发射机试行检定规程和GY/T 177-2001电视发射机的技术要求和测量方 法中技术要求,本校准规范规定的模拟电视发射机的技术性能如下:载波频率:输出范围:30MHZlGHz,最大允许误差:0.01%;载波电平:输出范围:OdBm-IOOdBm,最大允许误差:2dB;亮度非线性:5%;K系数:5%;微分增益:W5%;微分相位:5o ;视频信噪比:250dB.3.主要测量标准的技术指标:频率计数器:测量范围:30MHzlGHz,最大允许误差:1义1。5;功率计:测量范围:OdBm-70dBm,最大允许误差:0.2dB;

6、频谱分析仪:相对电平测量范围:30MHZTGHz,最大允许误差:0.3dB;模拟电视信号发生器可发送彩条、CCIR17, CCIR330,灰场或白场等测试信号。亮度非线性:1%:K系数:1%;微分增益:1%;微分相位: ;视频信噪比:70dBo模拟电视接收机/模拟电视解调器:亮度非线性:2%;K系数:2%;微分增益:2%;微分相位:2o ;视频信噪比:260dB.视频分析仪(如果模拟电视接收机带有视频测量功能,可以省略此标准 器):亮度非线性测量最大允许误差:0.5%;K系数测量最大允许误差:0.5%;微分增益测量最大允许误差:0.5%;微分相位测量最大允许误差:65%;视频信噪比测量最大允许

7、误差:ldB。4.主要计量项目的技术原理计量项目:载波频率、载波电平、亮度非线性、微分增益、微分相位、 视频信噪比。4.1 载波频率图1载波频率的校准使用频率计数器作为标准仪器,测试原理如图K模拟电视发射机的射频输出端连接至频率计数器,设置模拟电视发射机 的输出频率IoOMHz,电平-3OdBm,调制设置为OFF,读取频率计数器的测 量结果作为实测值,修改模拟电视发射机的输出频率值,重复以上步骤。4.2 载波电平图2载波电平的校准使用功率计和频谱分析仪作为标准仪器,测试原理如图2。模拟电视发射机的射频输出端连接至频率计数器,设置模拟电视发射机 的输出频率IOOMHz,电平OdBm,调制设置为O

8、FF,读取功率计的测量结 果作为实测值,修改模拟电视发射机的输出电平,直至测到-70dBm,记录测 量结果。断开模拟电视发射机和功率之间的连接,将模拟电视发射机连接至 频谱分析仪,频谱分析仪中心频率设置为模拟电视发射机的输出频率 (IOOMHz),利用频谱分析仪的peak功能,测量峰值电平,并设置为模式, 改变模拟电视发射机的输出电平,依次记录-8OdBm、-9OdBm、-IOOdBm的 电平实测值,这些电平实测值加上模拟电视发射机-70dBm处的实测值(功率计读数)即为-8OdBm、-9OdBm、-IoOdBm的实测值。4.3亮度非线性、K系数、微分增益、微分相位、视频信噪比图3亮度非线性、

9、K系数、微分增益、微分相位、视频信噪比的校准使用模 拟电视信号发生器、模拟电视接收机/解调器、视频分析仪作为标准仪器,测 试原理如图3。方法一:模拟电视信号发生器输出模拟复合测试信号至模拟电视发射机,模拟电 视发射机将该信号调制成射频信号,输出至模拟电视接收机。模拟电视信号 发生器依次输出CCIR17 CCIR330.灰场/白场测试信号,利用模拟电视接收 机的视频测量功能,依次读取亮度非线性、K系数、微分增益、微分相位、 视频信噪比的测量结果做为实测值。方法二:模拟电视信号发生器输出模拟复合测试信号至模拟电视发射机,模拟电视发射机将该信号调制成射频信号,输出至模拟电视解调器,经过解调后输 出至

10、视频分析仪。模拟电视信号发生器依次输出CCIRl7、CCIR330,灰场/白 场测试信号,依次读视频分析仪的取亮度非线性、K系数、微分增益、微分 相位、视频信噪比的测量结果做为实测值。水平口国际先进国内先进国内外情况 简要说明1 .国家没有相关计量技术规范,电子行业有一个检定规程JJG(电子) 12012-87 SBUF型电视测试发射机试行检定规程,广播电影电视行业有 一个推荐标准GY/T 177-2001电视发射机的技术要求和测量方法。2 .没有知识产权的问题,或涉及专利的情况。主要起草(签字、盖公章)技术委员(盖公章)部委托 支撑(盖公章)单位月日A 玄月 日单位月 日填写说明:1.表中第2, 3, 8行,请在选定的内容上填写“”的符号。2.填写制定或修订项目中,若选择修订则必须填写被修订计量技术规范号。
