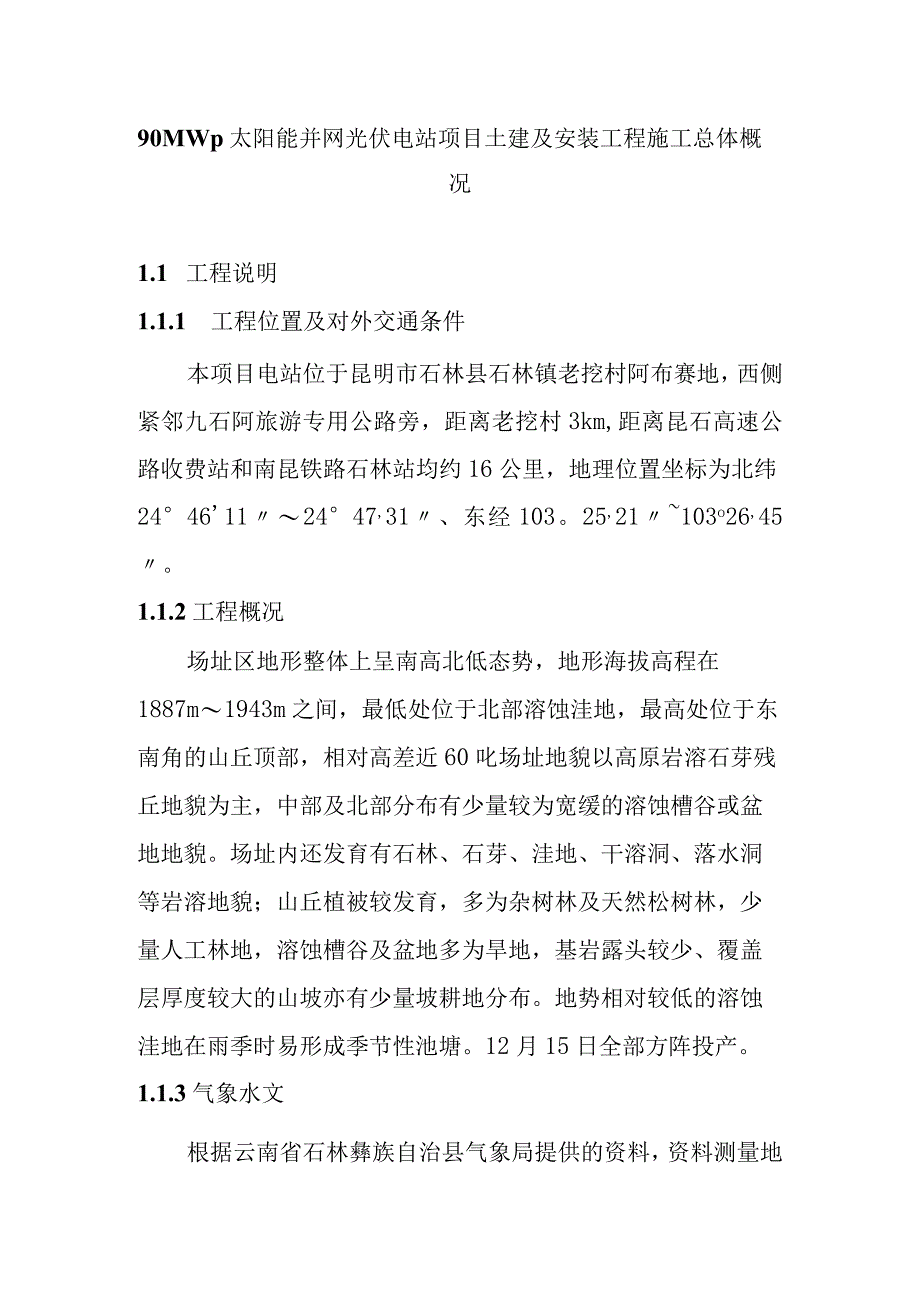

1、90MWp太阳能并网光伏电站项目土建及安装工程施工总体概况1.1 工程说明1.1.1 工程位置及对外交通条件本项目电站位于昆明市石林县石林镇老挖村阿布赛地，西侧紧邻九石阿旅游专用公路旁，距离老挖村3km,距离昆石高速公路收费站和南昆铁路石林站均约16公里，地理位置坐标为北纬2446112447,31、东经103。25,21103o26,45。1.1.2工程概况场址区地形整体上呈南高北低态势，地形海拔高程在1887m1943m之间，最低处位于北部溶蚀洼地，最高处位于东南角的山丘顶部，相对高差近60叱场址地貌以高原岩溶石芽残丘地貌为主，中部及北部分布有少量较为宽缓的溶蚀槽谷或盆地地貌。场址内还发育

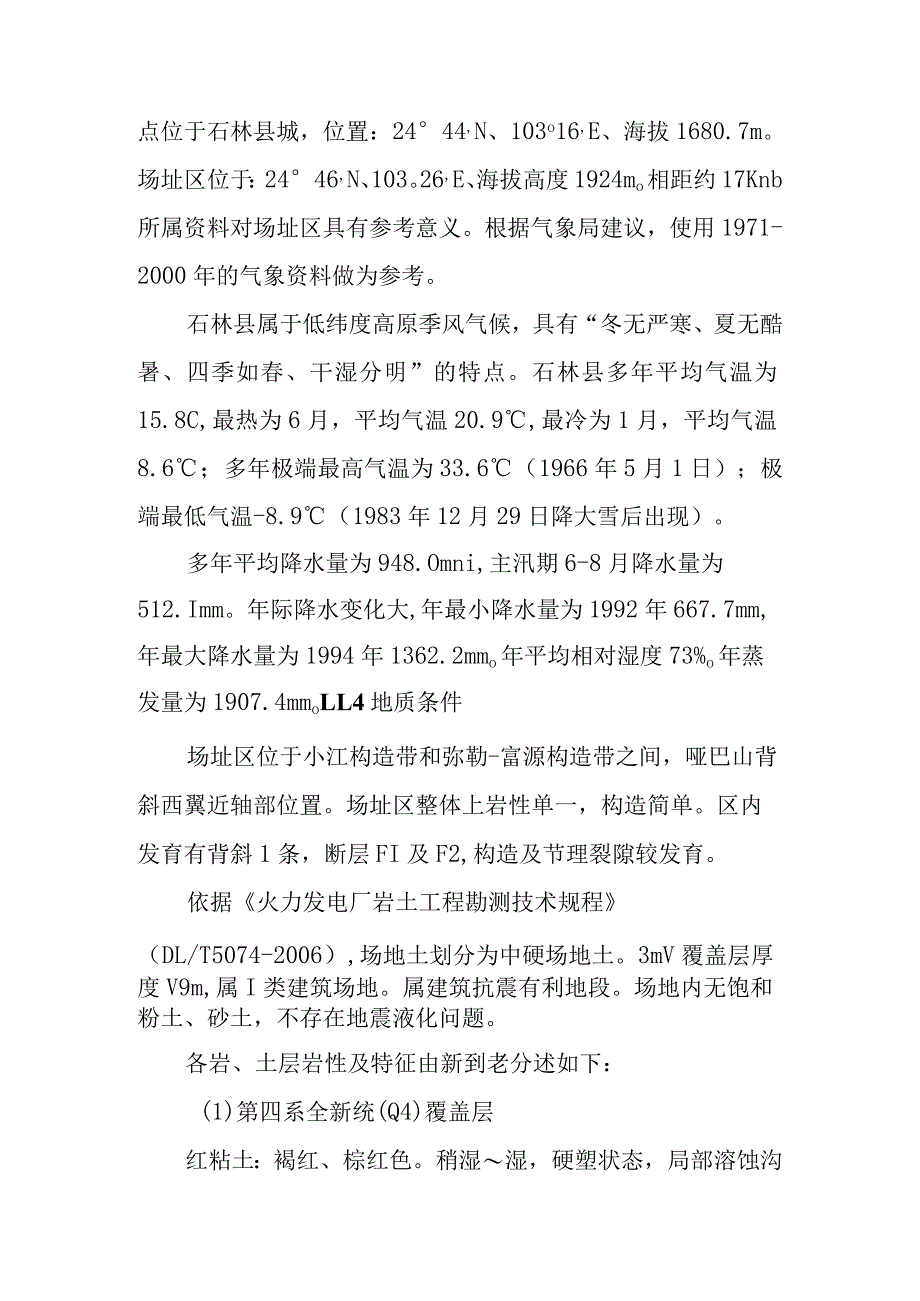

2、有石林、石芽、洼地、干溶洞、落水洞等岩溶地貌；山丘植被较发育，多为杂树林及天然松树林，少量人工林地，溶蚀槽谷及盆地多为旱地，基岩露头较少、覆盖层厚度较大的山坡亦有少量坡耕地分布。地势相对较低的溶蚀洼地在雨季时易形成季节性池塘。12月15日全部方阵投产。1.1.3气象水文根据云南省石林彝族自治县气象局提供的资料，资料测量地点位于石林县城，位置：2444,N、103o16,E、海拔1680.7m。场址区位于：2446,N、103。26,E、海拔高度1924mo相距约17Knb所属资料对场址区具有参考意义。根据气象局建议，使用1971-2000年的气象资料做为参考。石林县属于低纬度高原季风气候，具有
3、“冬无严寒、夏无酷暑、四季如春、干湿分明”的特点。石林县多年平均气温为15.8C,最热为6月，平均气温20.9,最冷为1月，平均气温8.6；多年极端最高气温为33.6（1966年5月1日）；极端最低气温-8.9（1983年12月29日降大雪后出现）。多年平均降水量为948.Omni,主汛期6-8月降水量为512.Imm。年际降水变化大,年最小降水量为1992年667.7mm,年最大降水量为1994年1362.2mmo年平均相对湿度73%o年蒸发量为1907.4mmoLL4地质条件场址区位于小江构造带和弥勒-富源构造带之间，哑巴山背斜西翼近轴部位置。场址区整体上岩性单一，构造简单。区内发育有背斜

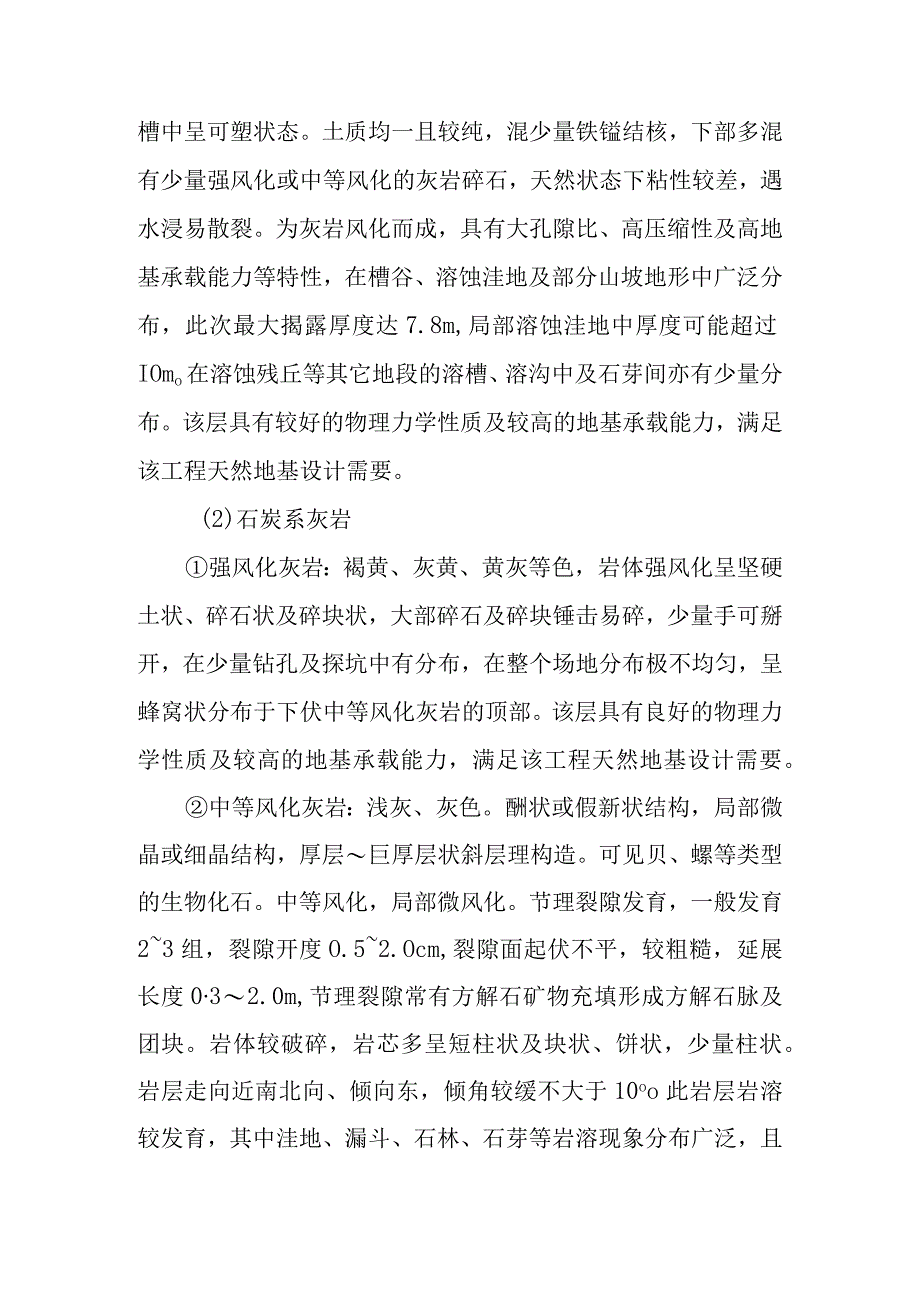

4、1条，断层FI及F2,构造及节理裂隙较发育。依据火力发电厂岩土工程勘测技术规程（DL/T5074-2006）,场地土划分为中硬场地土。3mV覆盖层厚度V9m,属I类建筑场地。属建筑抗震有利地段。场地内无饱和粉土、砂土，不存在地震液化问题。各岩、土层岩性及特征由新到老分述如下：(1)第四系全新统(Q4)覆盖层红粘土：褐红、棕红色。稍湿湿，硬塑状态，局部溶蚀沟槽中呈可塑状态。土质均一且较纯，混少量铁镒结核，下部多混有少量强风化或中等风化的灰岩碎石，天然状态下粘性较差，遇水浸易散裂。为灰岩风化而成，具有大孔隙比、高压缩性及高地基承载能力等特性，在槽谷、溶蚀洼地及部分山坡地形中广泛分布，此次最大揭露厚
5、度达7.8m,局部溶蚀洼地中厚度可能超过IOmo在溶蚀残丘等其它地段的溶槽、溶沟中及石芽间亦有少量分布。该层具有较好的物理力学性质及较高的地基承载能力，满足该工程天然地基设计需要。(2)石炭系灰岩强风化灰岩：褐黄、灰黄、黄灰等色，岩体强风化呈坚硬土状、碎石状及碎块状，大部碎石及碎块锤击易碎，少量手可掰开，在少量钻孔及探坑中有分布，在整个场地分布极不均匀，呈蜂窝状分布于下伏中等风化灰岩的顶部。该层具有良好的物理力学性质及较高的地基承载能力，满足该工程天然地基设计需要。中等风化灰岩：浅灰、灰色。酬状或假新状结构，局部微晶或细晶结构，厚层巨厚层状斜层理构造。可见贝、螺等类型的生物化石。中等风化，局部
6、微风化。节理裂隙发育，一般发育23组，裂隙开度O.52.Ocm,裂隙面起伏不平，较粗糙，延展长度032.0m,节理裂隙常有方解石矿物充填形成方解石脉及团块。岩体较破碎，岩芯多呈短柱状及块状、饼状，少量柱状。岩层走向近南北向、倾向东，倾角较缓不大于10oo此岩层岩溶较发育，其中洼地、漏斗、石林、石芽等岩溶现象分布广泛，且石林、石芽在地表以上出露高度24m不等，地表以下15m不等。该层具有很好的物理力学性质和极高的地基承载能力，是理想的天然地基持力层。1.1. 5水文地质场址区位于云南省东南部，境内属珠江上游的南盘江流域。主要的含水地层为石炭系中岩溶强含水层。整体上属于碳酸盐岩裂隙含水组，强富水层
7、。主要分为上伏红粘土中的上层滞水、碳酸盐岩层中的岩溶裂隙水两种类型。上伏粘土中的上层滞水：主要赋存于上覆松散土层之中，受大气降水补给。水位随季节性变化较大，无连续的水位面。富水程度受控于松散堆积物的岩性、分布位置和地形条件，含水性较差，水量贫乏，受大气降水影响显著。由于本次勘探无连续的降雨过程，故各勘探点均未揭露到该层地下水，但不排除雨季时局部地段有该地下水分布。主要赋存于场址区内石炭系灰岩地层中，受大气降水和地表水补给，进入岩石后便以分散流或管道流等方式流动，最终又以泉水或地下暗河的形式流出地表。由于岩溶发育深浅不均，致使地下水埋藏深浅不一，空间分布差异较大,属不均一含水层。根据场地地下水的
8、补给、埋藏、排泄等条件及对周边环境、建筑经验的调查：判定场址区中的上层滞水对混凝土结构和钢筋混凝土结构中的钢筋无腐蚀性，对钢结构具弱腐蚀性。但需考虑雨季时该地下水对施工的影响。由于场地溶蚀洼地地势相对较低，极易在降水相对集中的雨季形成季节性池塘，故在雨季施工时应对其采取相应的排水措施。该场地基岩为富含水层，所以可考虑该工程生活、生产用水采用深井抽取场地基岩中的岩溶裂隙水。为满足电站用水量要求，应设计适当井深。井位的选择、具体井深及水量等应在下一阶段进行专门水文地质勘测工作。水质分析的结果表明，地下水对混凝土结构及钢筋混凝土结构中的钢筋无腐蚀性，对钢结构具弱腐蚀性。1.1.6地形地貌厂址区地形整
9、体上呈南高北低态势，地形海拔高程在1887m1943m之间，最低处位于北部溶蚀洼地，最高处位于东南角的山丘顶部，相对高差近60m；场址地貌以高原岩溶石芽残丘地貌为主，中部及北部分布有少量较为宽缓的溶蚀槽谷或盆地地貌。厂址内还发育有石林、石芽、洼地、干溶洞、落水洞等岩溶景观；山丘植被较发育，多为杂树林及天然松树林，少量人工林地，溶蚀槽谷及盆地多为旱地，基岩露头较少、覆盖层厚度较大的山坡亦有少量坡耕地分布。地势相对较低的溶蚀洼地在雨季时易形成季节性池塘。1.1 .7地震烈度依据建筑抗震设计规范(GB500112001),“抗震设防烈度可采用中国地震动参数区划图的地震基本烈度”。根据L400万中国地
10、震动参数区划图，本区地震动峰值加速度为0.20g,特征周期0.45s,相应的地震烈度为VIII度,据建筑场地地微振动及地震波速度测试报告场址区卓越周期Ts=O.18s。1.2 施工特点、难点及对策1、施工特点、难点(1)本工程施工任务重，时间紧，交通距离远且不方便，施工人员调配难度非常大，施工强度高，资源投入大，带有突击性的特点。(2)本工程施工作业面地形平缓、地势开阔且为开敞式施工，加之人员投入量巨大，因此安全隐患(火灾、雷击、人身安全等)较多，火灾隐患尤为突出。(3)本工程场地地处山顶，无天然水源地，施工用水和生产用水存在较大困难。(4)工程所需各类材料使用量大，且现场无法布置大型库房，因
11、此合理组织材料进场是本工程的难点和重点。(5)本工程周边区域为少数民族(彝族)聚集区，在施工过程中与当地民众沟通较为困难，势必会存在较大的施工干扰。(6)本工程不允许进行爆破施工，厂区内石方只能采用液压破碎锤进行开挖，此种开挖方式效率相对较低、进度慢,因此投入足够数量的设备确保石方开挖强度是本工程的难点。(7)施工中如何保证施工期的环境保护和水土保持是本合同工程施工过程中管理的重点。2、施工特点、难点相应对策(1)施工中应与当地气象部门及时联系掌握气象信息,增加防雨设施及保温措施等以减少因天气原因影响工程的正常实施。在项目部的统一领导和部署下，认真做好冬季施工工作，严格遵守有关“施工规范”和“
12、技术操作规程”的规定。特殊分部分项工程需特殊处理的，应制定相应施工技术措施。(2)我项目部施工资源安排、人员和施工设备配备、材料供应等方面充分考虑这一现状，配齐、配足管理人员，配置数量足够的技术人员，加强现场管理，精心组织，科学安排好各项目的施工。(3)本工程工期较短、施工强度较大，需要投入大量的人员。为了保证工区文明施工以及环境保护的要求，我部将对现场作业人员生活营地进行统一安排(在规划的区域内搭设统一采购的帐篷)，并在各施工区域内设置厕所和垃圾桶，杜绝随地大小便和随地乱扔垃圾现象的发生。(4)为做好本工程环境保护工作，在施工过程中将严格遵守国家和云南省有关环境保护的法律法规及现行的有关环境
13、保护与水土保持的条例、规章，建立环境保护责任制,加强宣传教育工作，使全体施工人员自觉执行环境保护措施，防止由于工程施工造成施工区附近地区的环境污染和破坏。在保证质量、安全等基本要求的前提下，通过科学管理和技术进步，最大限度地节约资源与减少对环境负面影响的施工活动，实现环保及文明施工，确保文明施工及环境保护工作的实施。1.3 项目目标1.1.1 3.1质量目标我项目部十分重视为我们的用户提供高质量的服务，这种认识将贯穿从承接项目到建成发电的全过程。坚持质量第一、质量一票否决、质量重奖重罚制，确保工程合格率100%,优良率90%以上，实现我项目部的质量目标：让业主和顾客满意是我们一切工作的目标，工
14、程质量达到优良等级。1.1.2 安全目标施工安全目标：采取有效安全施工措施，不发生责任性人身死亡和群伤事故、不发生一般及以上生产安全事故，不发生一般及以上火灾事故，不发生一般及以上交通责任事故，确保人身和设备安全，确保实现安全生产标准化一级达标，努力实现“零事故”目标，并确保施工现场达到本地区安全文明施工标准化工地。光伏发电系统安全目标：光伏发电系统运行安全是向用户提供合格服务的一个重要组成部分，对用户而言，为其提供安全的发电系统是极为重要的，我项目部将对本项目精心设计，并选取高安全度的设备和材料，确保光伏发电系统100%的安全发电。1.1.3 工期目标我项目部决定在满足安全和质量要求的前提下
15、，努力缩短材料采购和施工的周期，确保2014年12月15日全部方阵投产的节点目标。1.1.4 文明施工目标采取有效文明施工措施，确保达到本地区“文明施工工地”标准，力争达到本地区“文明施工样板工地”标准。1.3.5环保目标根据本工程实际情况，充分做好各项施工控制；光伏发电系统所采用的材料全部采用环保材料；现场安装过程和使用过程杜绝对周围环境的污染和影响，施工场地无污物，做到工完场清；最大限度地减少施工对周边环境的干扰；生活垃圾集中处理。1.3.6工程回访及服务目标我项目部承诺对本工程质量负责。工程交付使用时，向业主提交用户使用说明书，并建立工程回访服务卡，采取季节性回访和工程定期保修回访等多种形式，争创“用户满意工程”。我项目部将严格履行工程合同及承诺，充分发挥我项目部优势和成熟的光伏电站设计技术和施工工艺，科学和精心地组织施工，以一流的设计技术、一流的工程质量、一流的项目管理、一流的文明施工、一流的安全措施、一流的效率、一流的服务，确保实现上述目标。
