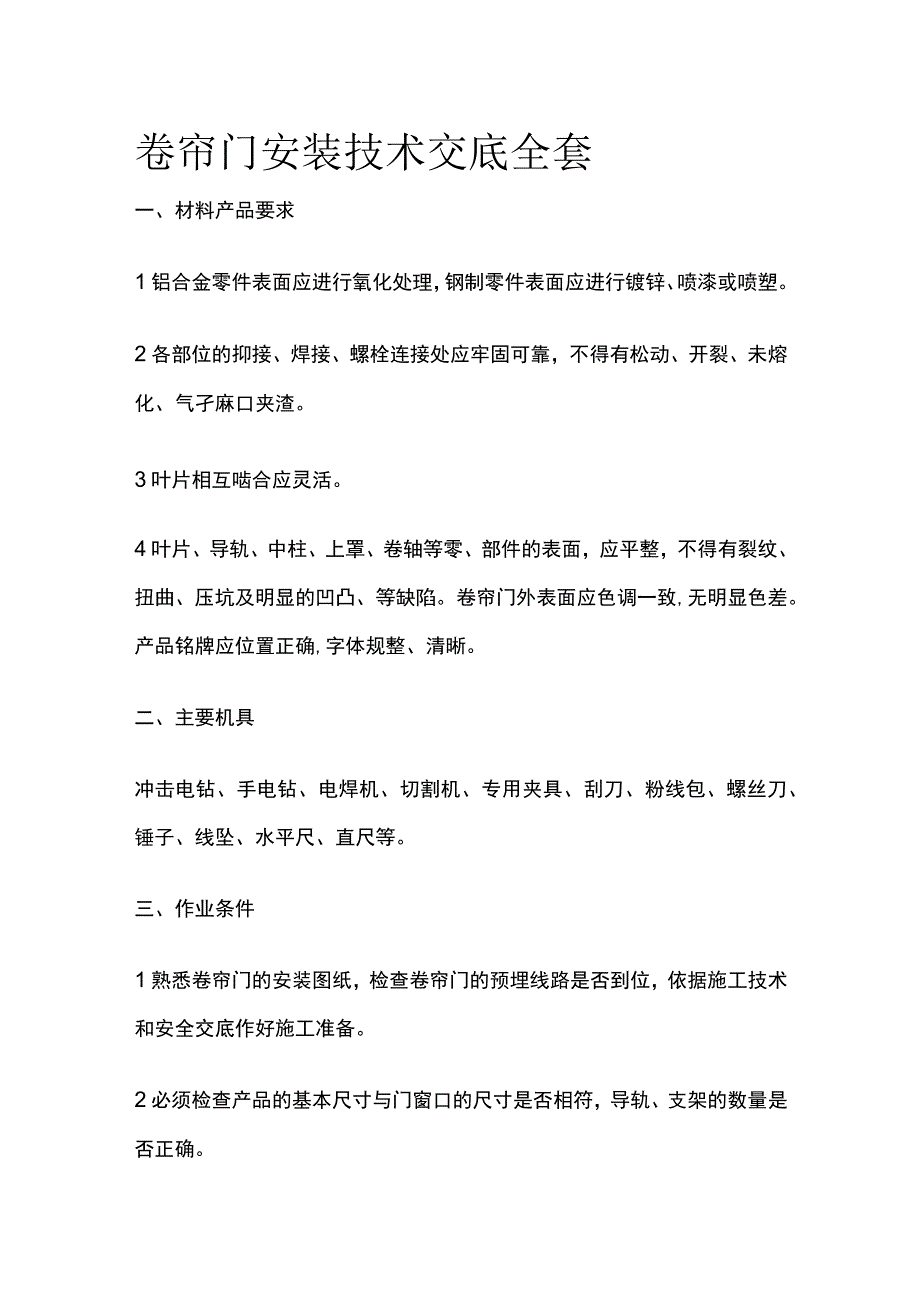

1、卷帘门安装技术交底全套一、材料产品要求1铝合金零件表面应进行氧化处理，钢制零件表面应进行镀锌、喷漆或喷塑。2各部位的抑接、焊接、螺栓连接处应牢固可靠，不得有松动、开裂、未熔化、气孑麻口夹渣。3叶片相互啮合应灵活。4叶片、导轨、中柱、上罩、卷轴等零、部件的表面，应平整，不得有裂纹、扭曲、压坑及明显的凹凸、等缺陷。卷帘门外表面应色调一致,无明显色差。产品铭牌应位置正确,字体规整、清晰。二、主要机具冲击电钻、手电钻、电焊机、切割机、专用夹具、刮刀、粉线包、螺丝刀、锤子、线坠、水平尺、直尺等。三、作业条件1熟悉卷帘门的安装图纸，检查卷帘门的预埋线路是否到位，依据施工技术和安全交底作好施工准备。2必须检

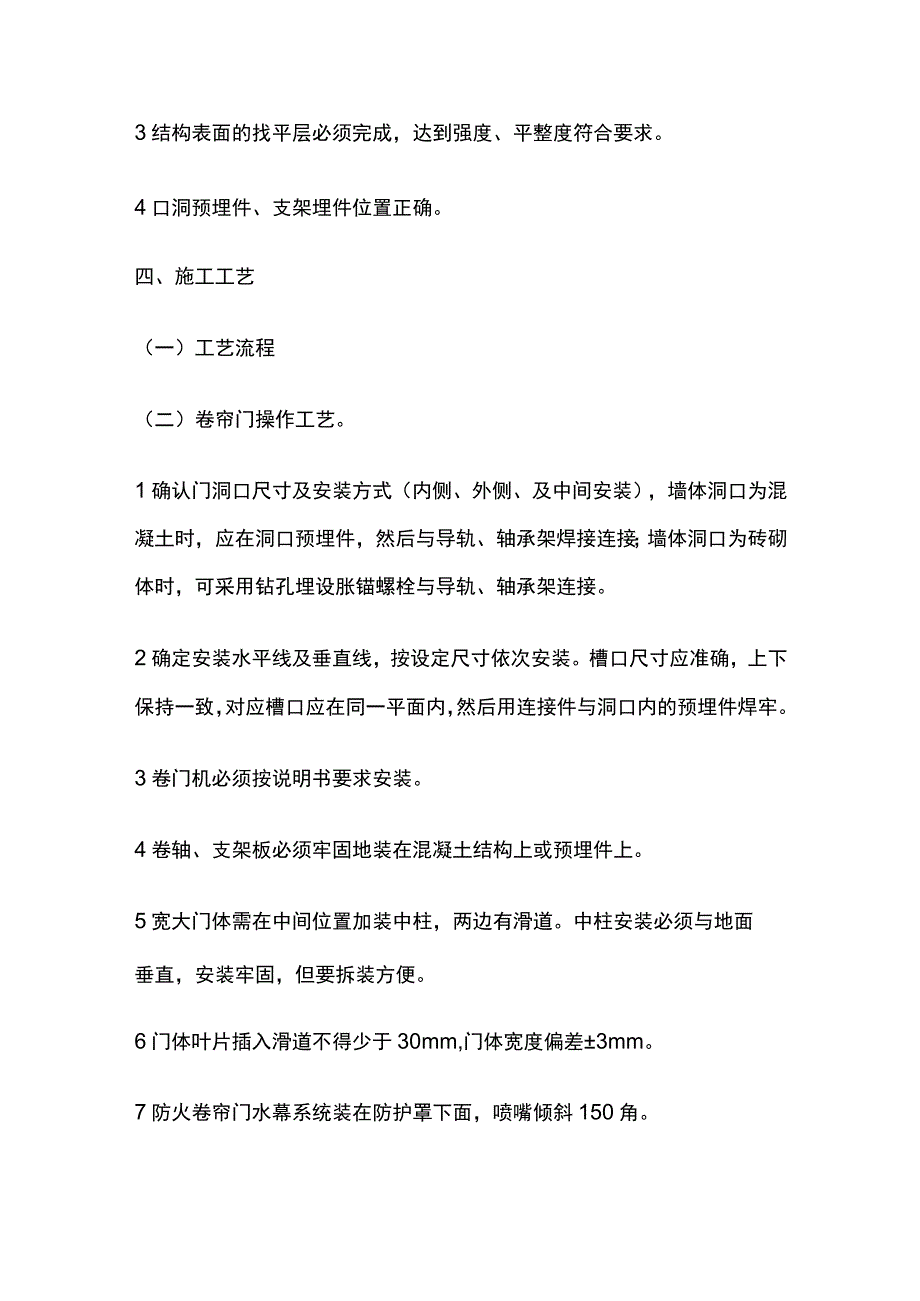

2、查产品的基本尺寸与门窗口的尺寸是否相符，导轨、支架的数量是否正确。3结构表面的找平层必须完成，达到强度、平整度符合要求。4口洞预埋件、支架埋件位置正确。四、施工工艺（一）工艺流程（二）卷帘门操作工艺。1确认门洞口尺寸及安装方式（内侧、外侧、及中间安装），墙体洞口为混凝土时，应在洞口预埋件，然后与导轨、轴承架焊接连接；墙体洞口为砖砌体时，可采用钻孔埋设胀锚螺栓与导轨、轴承架连接。2确定安装水平线及垂直线，按设定尺寸依次安装。槽口尺寸应准确，上下保持一致，对应槽口应在同一平面内，然后用连接件与洞口内的预埋件焊牢。3卷门机必须按说明书要求安装。4卷轴、支架板必须牢固地装在混凝土结构上或预埋件上。5宽

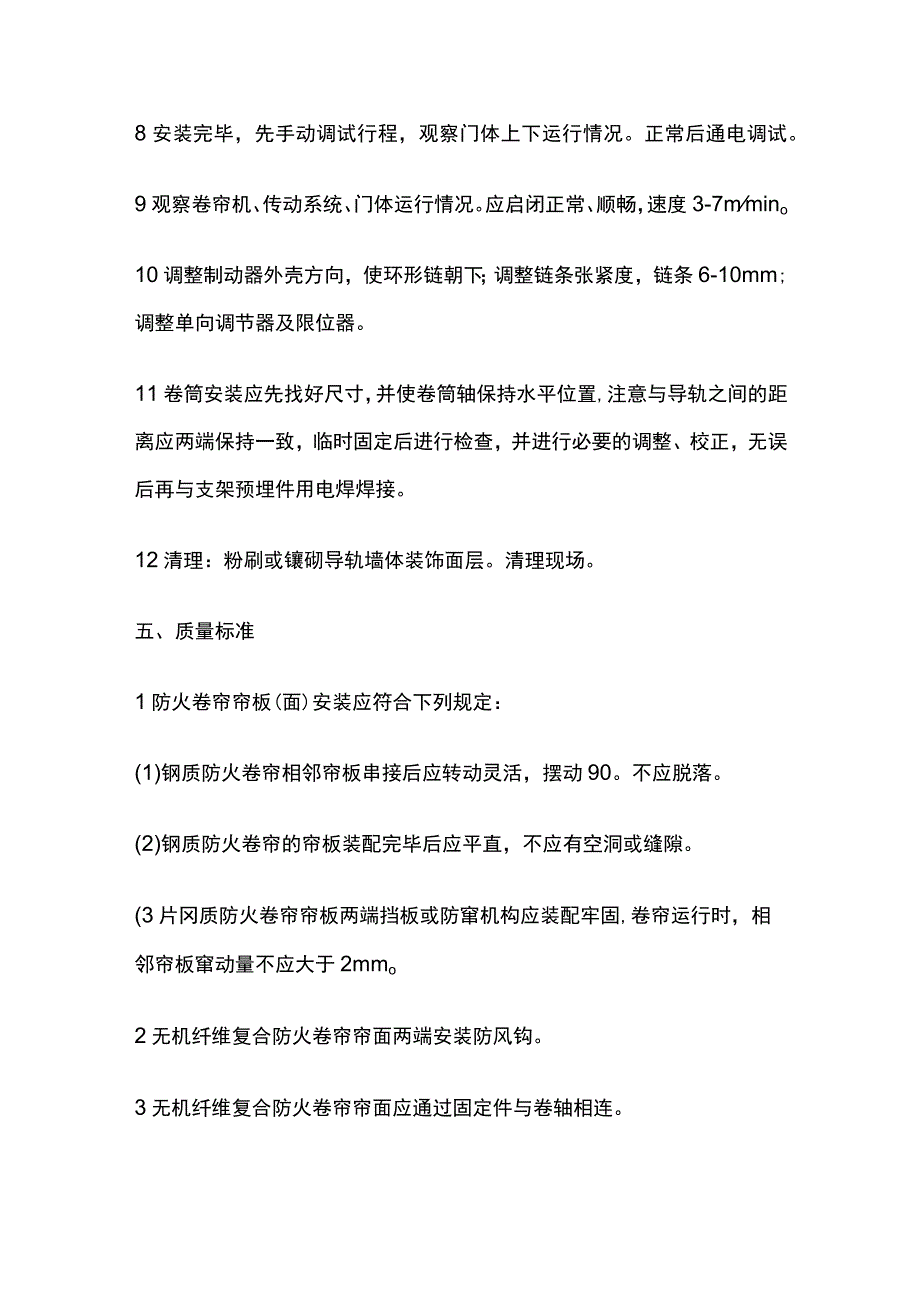

3、大门体需在中间位置加装中柱，两边有滑道。中柱安装必须与地面垂直，安装牢固，但要拆装方便。6门体叶片插入滑道不得少于30mm,门体宽度偏差3mm。7防火卷帘门水幕系统装在防护罩下面，喷嘴倾斜150角。8安装完毕，先手动调试行程，观察门体上下运行情况。正常后通电调试。9观察卷帘机、传动系统、门体运行情况。应启闭正常、顺畅，速度3-7mmino10调整制动器外壳方向，使环形链朝下；调整链条张紧度，链条6-10mm;调整单向调节器及限位器。11卷筒安装应先找好尺寸，并使卷筒轴保持水平位置,注意与导轨之间的距离应两端保持一致，临时固定后进行检查，并进行必要的调整、校正，无误后再与支架预埋件用电焊焊接。1
4、2清理：粉刷或镶砌导轨墙体装饰面层。清理现场。五、质量标准1防火卷帘帘板(面)安装应符合下列规定：(1)钢质防火卷帘相邻帘板串接后应转动灵活，摆动90。不应脱落。(2)钢质防火卷帘的帘板装配完毕后应平直，不应有空洞或缝隙。(3片冈质防火卷帘帘板两端挡板或防窜机构应装配牢固,卷帘运行时，相邻帘板窜动量不应大于2mmo2无机纤维复合防火卷帘帘面两端安装防风钩。3无机纤维复合防火卷帘帘面应通过固定件与卷轴相连。4导轨安装应符合下列规定：(1)防火卷帘帘板或帘面嵌入导轨的深度应符合表5.2.2的规定。导轨间距大于表5.2.2的规定时，导轨间距每增加100Omm,每端嵌入深度应增加IOmm,且卷帘安装后
5、不应变形。(2)导轨顶部应成圆弧形，其长度应保证卷帘正常运行。(3)导轨的滑动面应光滑、平直。帘片或帘面、滚轮在导轨内运行时应平稳顺畅，不应有碰撞和冲击现象。(4)单帘面卷帘的两根导轨应相互平行，双帘面卷帘不同帘面的导轨也应互相平行,其平行度误差均不应大于5mmo(5)卷帘的导轨安装后裔相对于基础面的垂直度误差不应大于1.5mmm,全场不应大于20mmo(6)卷帘的防烟装置与帘面应均匀紧密贴合，其贴合面长度不应小于导轨长度的80%(7)防火卷帘的导轨应安装在建筑结构上，并采用预埋螺栓、焊接或膨胀螺栓连接。导轨安装应牢固,固定点间距应为600mm-1000mmo5作伴安装应符合下列规定：(1)座
6、板与地面应平行，接触应均匀。座板与帘板或帘面之间的连接应牢固。(2)无机复合防火卷帘的座板应保证帘面下降顺畅，并应保证帘面具有适当悬垂度。6门楣安装应符合下列规定：(1)门楣安装应牢固，固定点间距应为600mm-1000mmo(2)门楣内的防烟装置与卷帘帘板或帘面表面应均匀紧密贴合，其贴合面长度不应小于门楣长度的80%,非贴合部位的缝隙不应大于2mmo7传动装置安装应符合下列规定：(1)卷轴与支架板应牢固地安装在混凝土结构或预埋钢件上。(2)卷轴在正常使用时的挠度应小于卷轴的l400o8卷门机安装应符合下列规定:(1)卷门机应按产品说明书要求安装，且应牢固可靠。(2港门机应设有手动拉链和手动素
7、芳装置,其安装位置应便于操作，并应有明显标志。手动拉链和手动素芳装置不应加锁，且应采用不燃或难燃材料制作。9防护罩(箱体)安装应符合下列规定：(1)防护罩尺寸的大小应与防火卷帘洞口宽度和卷帘卷起后的尺寸相适应,并应保证卷帘卷满后与防护罩仍保持一定的距离,不应相互碰撞。(2)防护罩靠近卷门机处，应留有检修口。(3)防护罩的耐火性能应与防火卷帘相同。10温控释放装置的安装位置应符合设计和产品说明说的要求。11防火卷帘、防护罩等于楼板、梁、墙、柱之间的空隙，应采用防火封堵材料等封堵，封堵部位的耐火极限不应低于防火卷帘的耐火极限。12防火卷帘控制器安装应符合系列规定：(1)防火卷帘的控制器和手动按钮盒
8、应分别安装在防火卷帘内外两侧的墙壁上，当卷帘一侧为无人场所时，可安装在一侧墙壁上，且应符合设计要求。控制器和手动按钮盒应安装在便于识别的位置，且应标出上升、下降、停止等功能。(2)防火卷帘控制器及手动按钮盒的安装应牢固可靠，其底边距地面高度宜为L3mL5m0(3)防火卷帘控制器的金属件应有接地点，且接地点应有明显的接地标志，连接底线的螺钉不应作其他紧固用。13与火灾自动报警系统联动的防火卷帘，其火灾探测器和手动按钮盒的安装应符合下列规定：(1)防火卷帘两侧均应安装火灾探测器组和手动按钮盒。当防火卷帘一侧为无人场所时，防火卷帘有人侧应安装火灾探测器组和手动按钮盒。(2)用于联动防火卷帘的火灾探测
9、器的类型、数量及其间距应符合现行国家标准火灾自动报警系统设计规范GB50116的有关规定。14用于保护防火卷帘的自动喷水灭火系统的管道、喷头、报警阀等组件的安装，应符合现行国家标准自动喷水灭火系统施工及验收规范GB50261的有关规定。15防火卷帘电气线路的敷设安装，除应符合设计要求外，尚应符合现行国家标准建筑设计防火规范GB50016的有关规定。六、成品保护1入场存放应垫起、垫平，码放整齐。2安装前检查无损后再进行安装，安装后使用前两侧应进行保护，防止碰撞损坏。3抹灰及墙面装饰前用塑料膜保护好，任何工序不得损坏其保护膜，防止砂浆、污物对表面的污染。4需搭设脚手架时，拆搭过程中，注意不得碰撞。七、应注意的问题1门架不垂直，门体叶片上下不顺畅。2运转过程电呼音高。3卷筒与叶片运转时摩擦。4叶片与导轨摩擦或间隙过大。5高空作业时注意安全，必要时佩带安全带。
