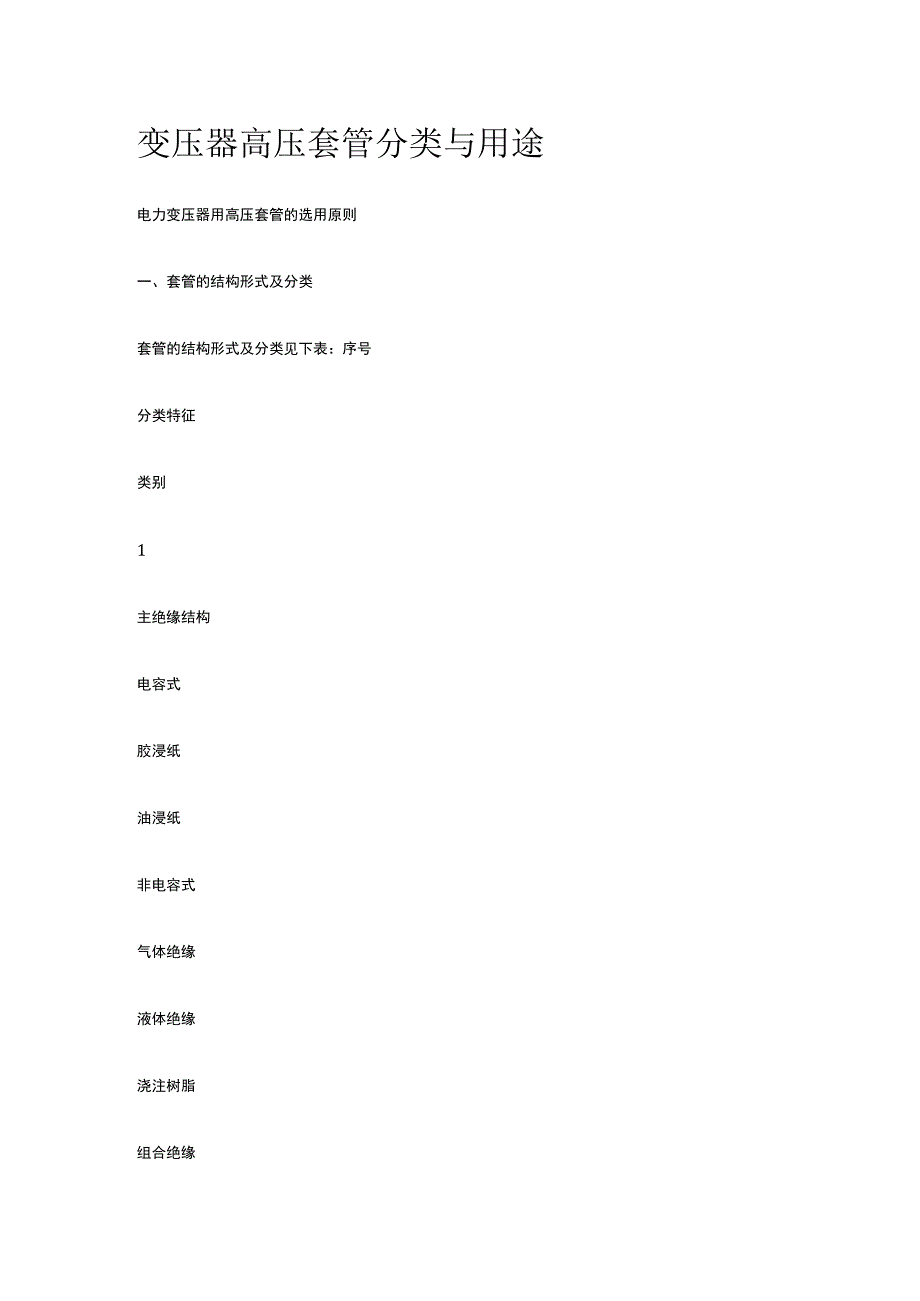

1、变压器高压套管分类与用途电力变压器用高压套管的选用原则一、套管的结构形式及分类套管的结构形式及分类见下表：序号分类特征类别1主绝缘结构电容式胶浸纸油浸纸非电容式气体绝缘液体绝缘浇注树脂组合绝缘外绝缘材料电瓷硅胶3电容芯体与外绝缘套筒之间填充材料充油式充气式发泡式油膏式，油气式4应用介质油-油，油-空气油-SF6,SF6-空气,SF6-SF65使用场所交流，交直流，直流二、套管的选用原则2.1、 基本选用原则2.1.1、 套管的选用应满足变压器的性能指标,如:设备最高电压、最大运行电流、绝缘水平以及安装方式等满足电网安全运行的相关要求。2.1.2、 套管的选用还应考虑其他因素,如：a）运行环境：
2、海拔、污秽等级、环境温度、工作压力、布置方式；b）变压器结构：出线方式、套管安装方式、安装TA总高度;c）套管结构：载流方式、内绝缘形式（油浸纸式和胶浸纸式）、外绝缘套筒材料（瓷套或硅橡胶）；d）套管供货商,安全可靠性、运行业绩等因素。2.1.3、 3、套管的绝缘水平应高于变压器本体的绝缘水平。2.2、 按变压器额定电压等级选择2.2.1、 当套管的额定电压大于40.5kV时,套管的主绝缘结构形式宜为电容式。222、当套管的额定电J三不大40.5kV时,套管的主绝缘结构形式则根据不同情况可以为纯瓷（复合）式或为电容式。2.3、 按套管的载流方式选择2.3.1、 当套管的额定电流小于630A时,
3、套管的载流方式宜为穿缆式。232、当套管的额定电流不小于630A或电压不小于220kV时套管的载流方式宜为导杆式。2.4、 按变压器的运行条件选择2.4.1、 当变压器运行场所属于正常环境条件时,直接选用套管供方提供的标配规格的套管。2.4.2、 2、当变压器运行场所海拔大于100Om时，应选用套管的外绝缘按GB/T4109校正后的尺寸规格,套管浸入油或SF6介质中的部分,其击穿场强和闪络电压不受海拔影响,绝缘距离不用进行校正套管的内绝缘水平与海拔的影响无关，无需进行校正。（注:由于受到浸入介质部分的介质击穿强度和闪络电压的限制,在高海拔地区使用的套管,无法在比运行地点低的海拔下用试验方法来校
4、核所增加的电弧距高是否足够,因此套管供方应证明套管的外绝缘电弧距离增加的量足够。）2.4.3、 电网系统的最大相电压可能会超过Um3,在任意24h内累计不超过8h及年累计不超过125h时，套管应能在如下电压值下运行：Um对m170kv的套管0.8Um对m170kv的套管对运行电压可能超过上述值的系统，应选取较高Um值的套管。2.4.4、 抗震性能要求较高的变压器,宜选用干式套管。2.5、 按变压器的绝缘介质种类选择2.5.1、 当变压器内部绝缘介质采用变压器油且外部与架空线直接连接时，应选用油-空气结构的套管。2.5.2、 当变压器内部绝缘介质采用变压器油并且与外部GIS直连时,应选用油-SF6结构的干式套管。2.5.3、 当变压器内部绝缘介质采用SF6气体,外部绝缘为空气时,应选用SF6-空气结构的干式套管。254、当变压器内、外部绝缘介质均采用变压器油时,应选用油-油结构的套管。2.6、 换流变压器调阀应用选择阀侧交直流套管，宜选用胶浸纸式交直流套管或充SF6油纸电容式的交直流套管。2.7、 按油浸式平波电抗器应用选择油浸式平波电抗器，阀厅侧直选用胶浸纸式直流套管或充SF6油纸电容式的直流套管。2.8、 施在线监测的应用选择对套管实施在线监测时,应选用带电压抽头的套管。
