1、背景音乐广播系统安装技术交底全套本章适用于一般住宅背景音乐播放系统安装工程。一、材料设备要求CD机：1要求能够播放CD,将CD介质上光信号转换为声音信号，并输出至广播系统。要求设备的主要技术指标及其功能应符合设计和使用要求,并有产品合格证。2安装前应确保型号、外形尺寸与图纸相符，金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。3塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。4设备在进场前由施工单位或建设单位委托鉴定单位H其功率、各项功能等检测，并出具检测报告。（二）卡座：1要求能够播放磁带，将磁信号转换为声音信号并输出至广播系统。2安装前应确保

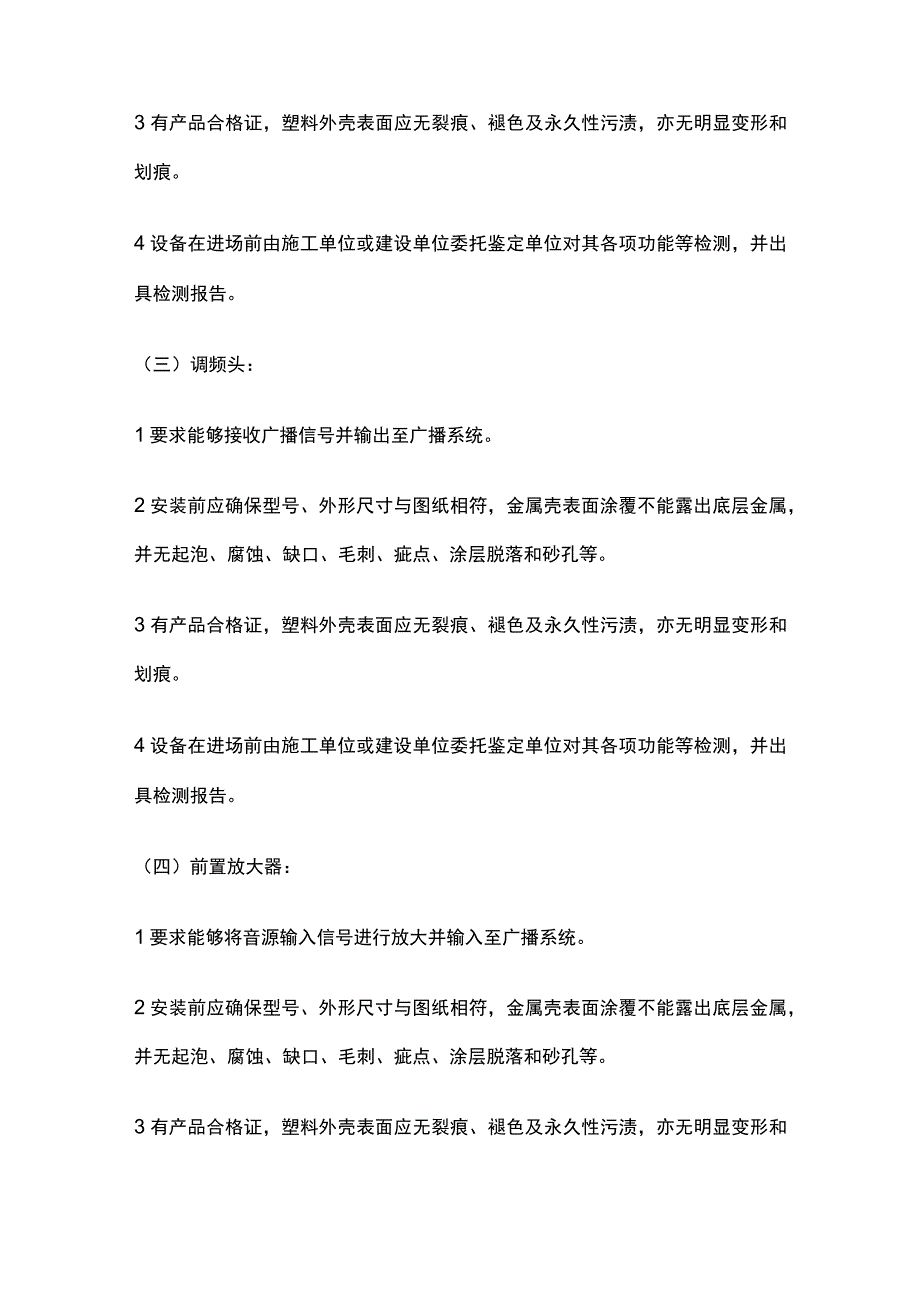

2、型号、外形尺寸与图纸相符，金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。3有产品合格证，塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。4设备在进场前由施工单位或建设单位委托鉴定单位对其各项功能等检测，并出具检测报告。（三）调频头：1要求能够接收广播信号并输出至广播系统。2安装前应确保型号、外形尺寸与图纸相符，金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。3有产品合格证，塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。4设备在进场前由施工单位或建设单位委托鉴定单位对其各项功能等检测，并出具检测报

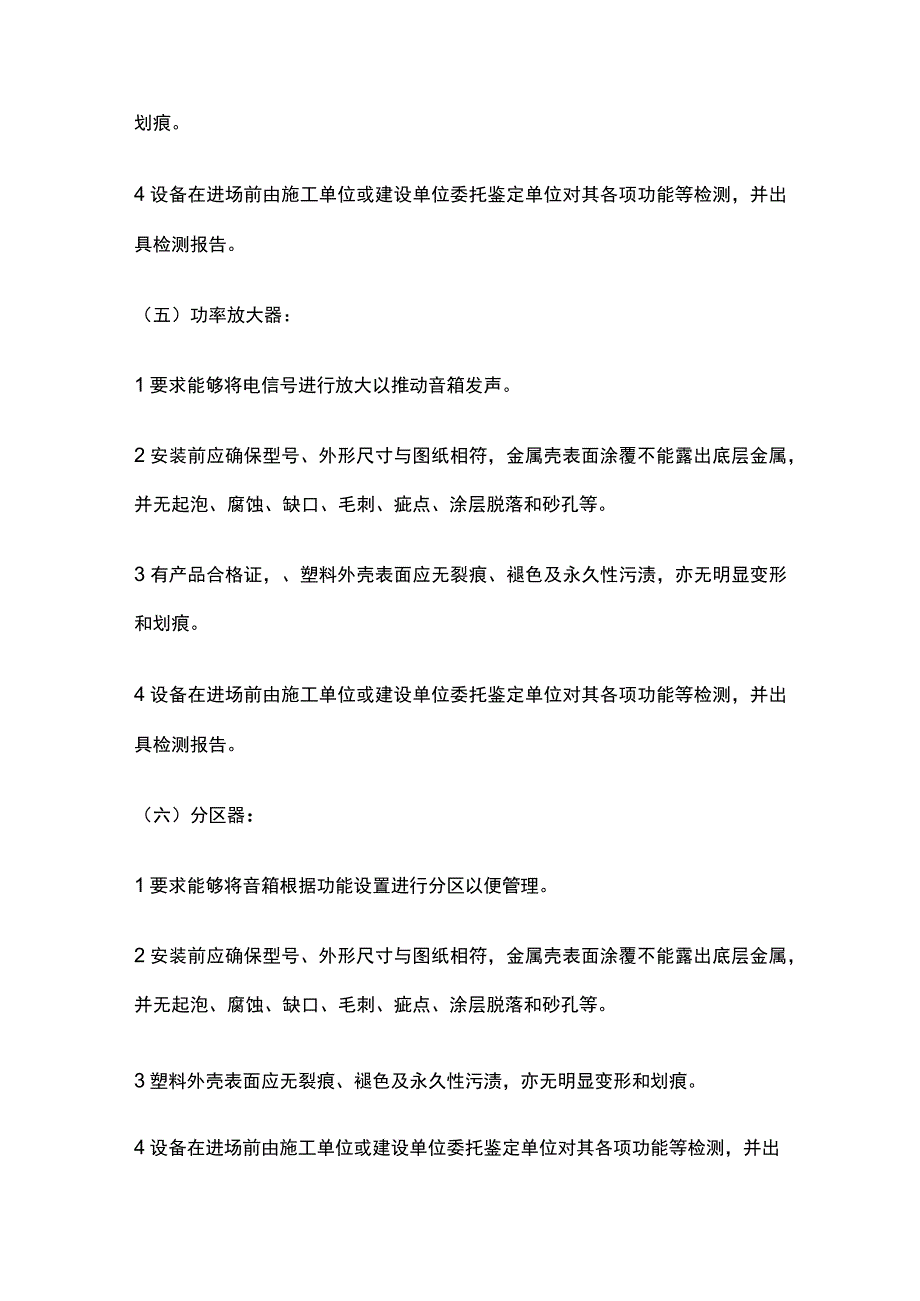

3、告。（四）前置放大器：1要求能够将音源输入信号进行放大并输入至广播系统。2安装前应确保型号、外形尺寸与图纸相符，金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。3有产品合格证，塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。4设备在进场前由施工单位或建设单位委托鉴定单位对其各项功能等检测，并出具检测报告。（五）功率放大器：1要求能够将电信号进行放大以推动音箱发声。2安装前应确保型号、外形尺寸与图纸相符，金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。3有产品合格证，、塑料外壳表面应无裂痕、褪色及永久性污渍，亦无
4、明显变形和划痕。4设备在进场前由施工单位或建设单位委托鉴定单位对其各项功能等检测，并出具检测报告。（六）分区器：1要求能够将音箱根据功能设置进行分区以便管理。2安装前应确保型号、外形尺寸与图纸相符，金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。3塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。4设备在进场前由施工单位或建设单位委托鉴定单位对其各项功能等检测，并出具检测报告。（七）音箱:1要求能够将电信号转换为声音信号，室外音箱要求能够适应室外使用环境。2安装前应确保型号、外形尺寸与图纸相符，金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、
5、毛刺、疵点、涂层脱落和砂孔等。3有产品合格证，塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。4设备在进场前由施工单位或建设单位委托鉴定单位H其功率、功能各项功能等检测，并出具检测报告。（八）话筒:1要求能够将声音信号转换为电信号并输入至广播系统中。2安装前应确保型号、外形尺寸与图纸相符，金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。3有产品合格证，塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。4设备在进场前由施工单位或建设单位委托鉴定单位对其功各项功能等检测，并出具检测报告。（九）绝缘导线：1背景音乐的传输线路应采用音频传输用线
6、缆，并有产品合格证。2安装前应确保型号、外形尺寸与图纸相符，金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。3塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。4设备在进场前由施工单位或建设单位委托鉴定单位对其功各项功能等检测，并出具检测报告。二、主要机具1克线钳、电工刀、一字改锥、十字改锥、剥线钳、尖嘴钳。2万用表、兆欧表、高凳、升降车（或临时搭架子）、工具袋等。三、作业条件1土建内外装修及油漆浆活全部完成。2管线、导线、预埋盒（盒口全部修好）全部完成。3导线间绝缘电阻经摇测符合国家规范要求，并编号完毕。四、操作工艺(一)工艺流程(二)背景音乐播
7、放系统安装要求：1配管要求：Q)暗配管用管材须选用金属管、硬质PVC管等。(2)暗配管管路宜沿最短的路由敷设尽量减少弯曲。在相邻拉线盒之间，禁止S弯或U形弯。埋入墙体或混凝土构件内的暗配管，其表面保护层不应小于15mmo(3)所有管路接头、管口、进出箱盒处，均应做密封处理，以防混凝土、砂石进入暗配管内。(4)暗配管不宜穿越电气设备基础，必须穿越时，应加穿金属保护管并就近良好接地。(5)如系PVC管，宜以捆扎稳固。(6)PVC管明配安装时每6m长直线段做一个补偿接头。(7)当管道长度大于30m或拐弯处多于2处时，应加装拉线盒。(8)保证管道平滑无毛刺。2布线要求：Q）水平子系统应穿钢管埋于地下，
8、禁止与电力电缆穿同一管内。（2）吊顶内施工时,须穿于PVC管或蛇皮软管内;安装设备处须放过线盒，PVC管或蛇皮软管进过线盒，线缆禁止暴露在外。（3）穿管绝缘导线或电缆的总截面积不应超过管内截面积的40%o（4）敷设于封闭线槽内的绝缘导线或电缆的总截面积不应大于线槽净截面积的50%o（三）设备安装：先将预留在盒内的导线用剥线钳剥去绝缘外皮，露出线芯IO-15mm（注意不要碰掉线号套管），压接在设备的各级接线端上。具体接线方法见产品说明。（四）管理机安装：管理机是一台符合探测器运行条件的PC机。按照PC机放置标准配置中心控制室。按照产品说明安装运行软件以及用总线接各终端至管理机。（五）调试验收：背
9、景音乐播放系统各种设备的系统调试，由局部到系统进行。在调试过程中应遵照公安部颁发的中华人民共和国公共安全行业标准，深入检查各部件和设备安装是否符合规范要求。在各种设备系统联接与试运转过程中，应由有关厂家参加协调，进行统一系统调试，发现问题及时解决，并做好详细的统调记录。经过统调无误后，再请公安有关部门、建设单位的主要负责人及技术专家进行验收，确认合格后办理交验手续，交付使用。五、质量标准（一）主控项目：1器具的接邂接零）（呆护措施和其他安全要求必须符合施工规范规定。检验方法：实测或检查记录。2端子箱安装可参照配电箱安装工艺标准。3喇叭、声柱箱、控制器、插座板等器具安装应牢固可靠，导线连接排列整
10、齐，线号正确清晰。4自立式柜如果设置在活动地板上，基础槽钢必须在地面内生根。大型自立式柜或多台柜不允许浮摆在活动地板上。5导线的压接必须达到牢固可靠，线号正确齐全。导线规格必须符合设计要求和国家标准的规定。（二）一般项目：1导线接头或线缆敷设严禁有拧绞、护层断裂和表面严重划伤、缺损等现象，必须留有足够的余量以备压接和检测，并且导线或电缆一定要做好线路线号标记。各路导线接头正确牢固，编号清晰，绑扎成束。2端子箱内各线路电缆排列整齐,线号清楚，导线绑扎成束，端子号相互对应，字迹清晰。3线箱、盒内应保证清洁无杂物，CD机、音箱及话筒也要求保证清洁,没有划痕和破损现象，保证音质。4同一室内的吸顶喇叭应
11、排列均匀、成行、成线。所装的喇叭箱、控制器、插座等标高应一致，平整牢固。5除设计有特殊要求外，一般都应按以上要求执行，各地线压接应牢固可靠，并有防松垫圈。检验方法：观察检查。6自立式柜安装应牢固、平整，其垂直度允许偏差为1.5/1000;成排柜在同一立面上的允许偏差3mm;柜间连接缝不得大于2mm。7基础槽钢应平直，允许偏差1/1000,但全长不得超出3mmo基础槽钢应可靠接地。稳装后，其顶部应高出地面IOmmo六、成品保护建筑物内的扬声器明装时应注意保持墙面的整洁。七、应注意的问题1安装应牢固，如有不合格现象应及时修理好。2导线编号混乱，颜色不统一：应根据产品技术说明书的要求，按编号进行查线
12、，并将标注清楚的异型端子编号管装牢，相同回路的导线应颜色一致。3导线压接松动，反圈，绝缘电阻值低：应重新将压接不牢的导线压牢固，反圈的应按顺时针方向调整过来，绝缘电阻值低于标准值的应找出原因，否则不准投入使用。4安装高度不符合要求：应按规范规定中的要求执行。5与火灾事故广播合用的背景音乐扬声器（或箱），在现场不得装设音量调节或控制开关。6采用电子管的功放设备单列布置时，柜间距离不应小于0.5m。7压接导线时，应认真摇测各回路的绝缘电阻，如造成调试困难时，应拆开压接导线重新进行复核，直到准确无误为止。8各种节目信号线采用屏蔽线并穿钢管。管外皮应接保护地线。9柜（盘）、箱的平直度超出允许偏差：应及时纠正。10柜（盘）、箱的接地导线截面不符合要求、压接不牢：应按要求选用接地导线，压接时应配好防松垫圈且压接牢固，并做明显接地标记,以便于检查。11扬声器、柜（盘）、箱等被子浆活污染：应将其清理干净。12运行中出现错误：应检查接地电阻值是否符合要求、是否有虚接现象，到调试正常为止。
