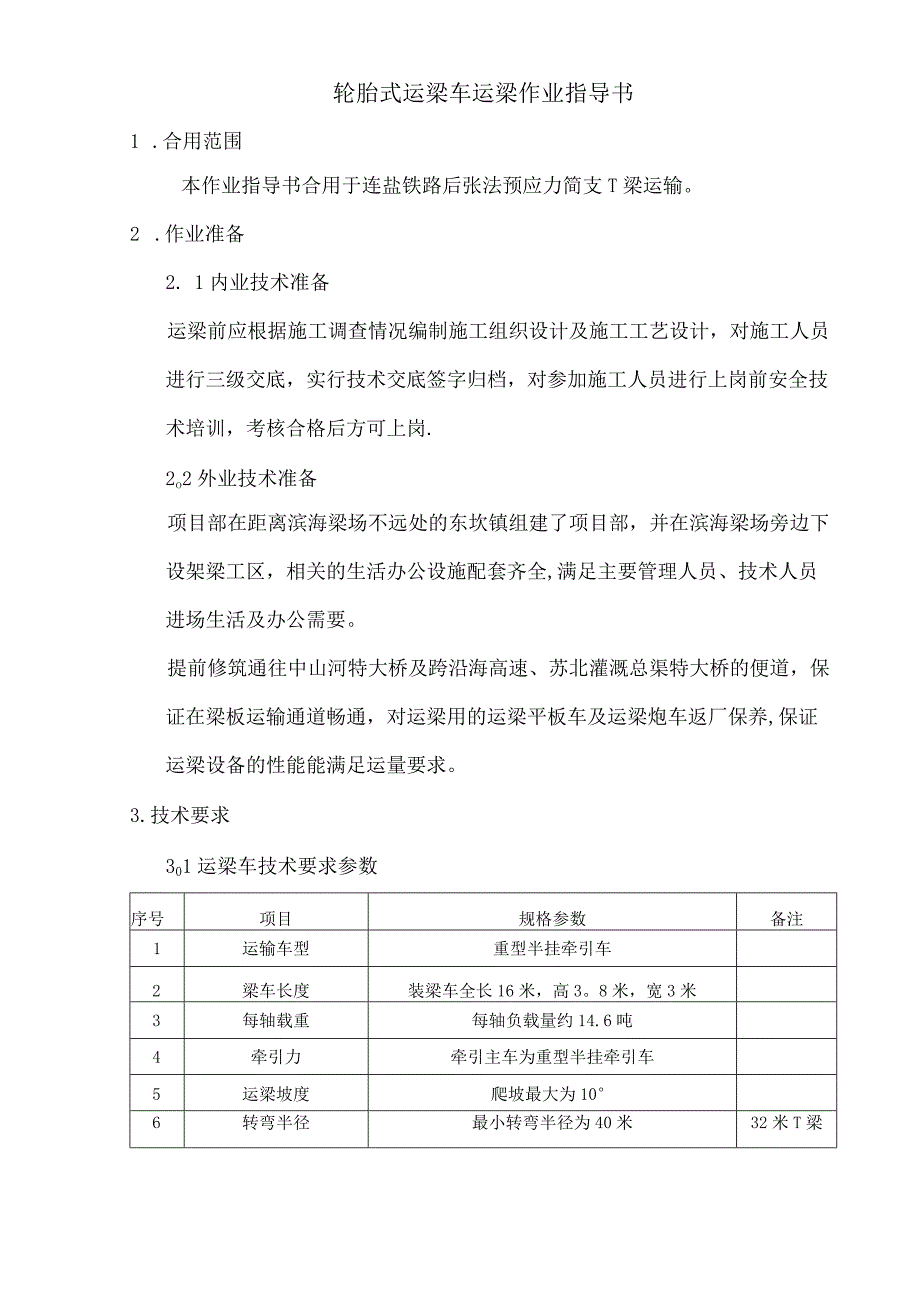

1、轮胎式运梁车运梁作业指导书1 .合用范围本作业指导书合用于连盐铁路后张法预应力简支T梁运输。2 .作业准备2. 1内业技术准备运梁前应根据施工调查情况编制施工组织设计及施工工艺设计，对施工人员进行三级交底，实行技术交底签字归档，对参加施工人员进行上岗前安全技术培训，考核合格后方可上岗.2o2外业技术准备项目部在距离滨海梁场不远处的东坎镇组建了项目部，并在滨海梁场旁边下设架梁工区，相关的生活办公设施配套齐全,满足主要管理人员、技术人员进场生活及办公需要。提前修筑通往中山河特大桥及跨沿海高速、苏北灌溉总渠特大桥的便道，保证在梁板运输通道畅通，对运梁用的运梁平板车及运梁炮车返厂保养,保证运梁设备的性

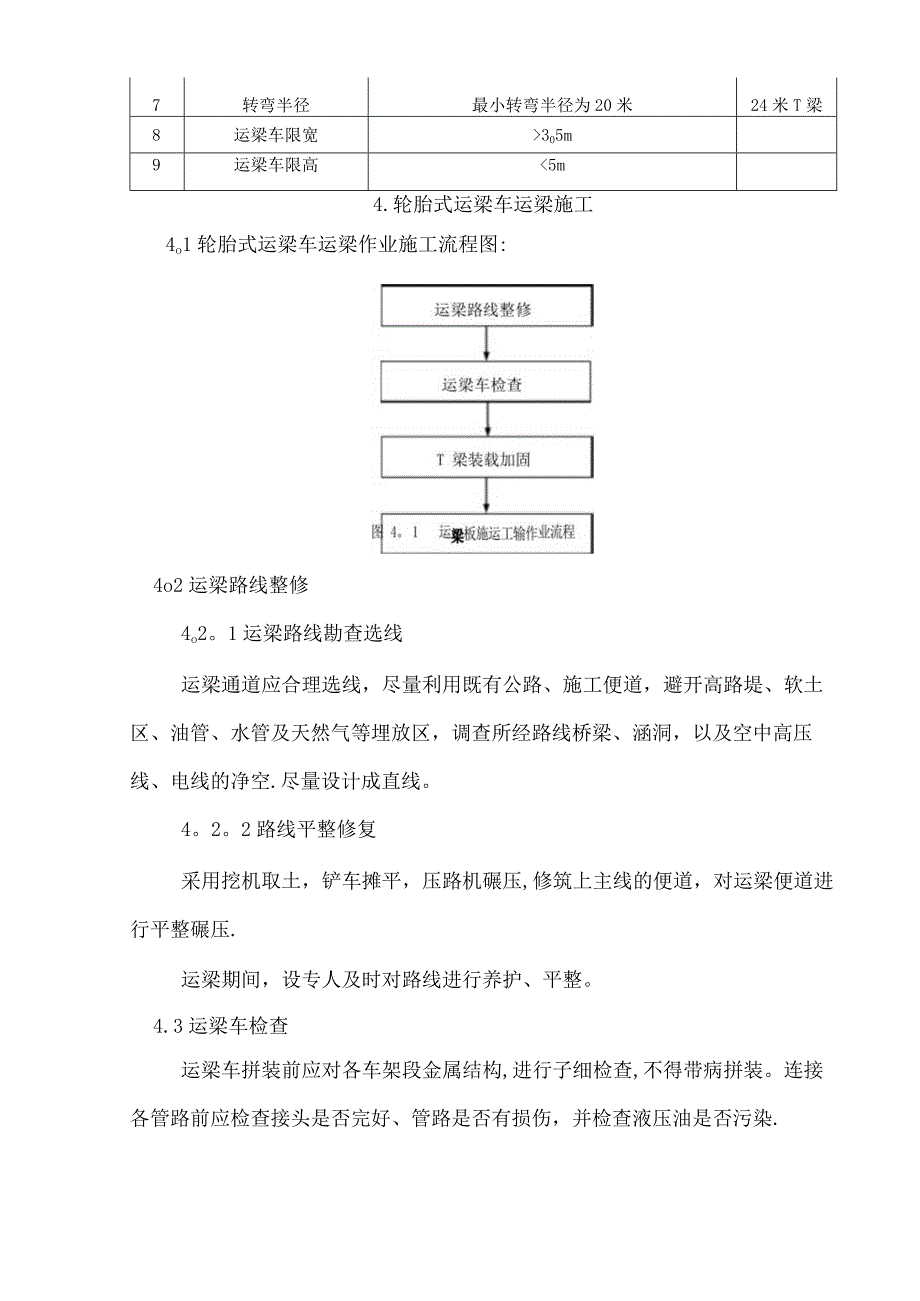

2、能能满足运量要求。3.技术要求301运梁车技术要求参数序号项目规格参数备注1运输车型重型半挂牵引车2梁车长度装梁车全长16米，高3。8米，宽3米3每轴载重每轴负载量约14.6吨4牵引力牵引主车为重型半挂牵引车5运梁坡度爬坡最大为106转弯半径最小转弯半径为40米32米T梁7转弯半径最小转弯半径为20米24米T梁8运梁车限宽305m9运梁车限高5m4.轮胎式运梁车运梁施工4o1轮胎式运梁车运梁作业施工流程图:4o2运梁路线整修4o2。1运梁路线勘查选线运梁通道应合理选线，尽量利用既有公路、施工便道，避开高路堤、软土区、油管、水管及天然气等埋放区，调查所经路线桥梁、涵洞，以及空中高压线、电线的净空

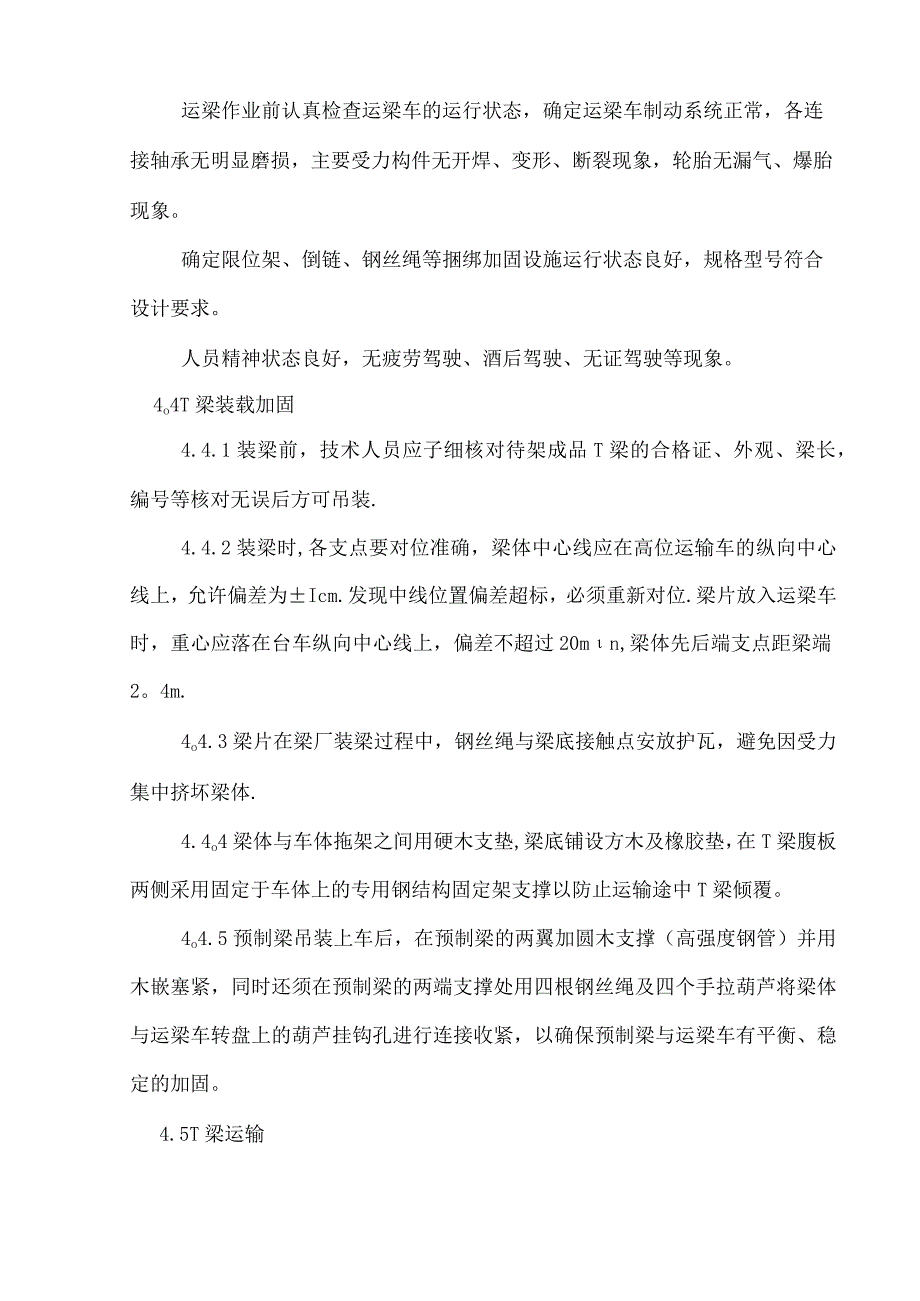

3、.尽量设计成直线。4。2。2路线平整修复采用挖机取土，铲车摊平，压路机碾压,修筑上主线的便道，对运梁便道进行平整碾压.运梁期间，设专人及时对路线进行养护、平整。4.3运梁车检查运梁车拼装前应对各车架段金属结构,进行子细检查,不得带病拼装。连接各管路前应检查接头是否完好、管路是否有损伤，并检查液压油是否污染.运梁作业前认真检查运梁车的运行状态，确定运梁车制动系统正常，各连接轴承无明显磨损，主要受力构件无开焊、变形、断裂现象，轮胎无漏气、爆胎现象。确定限位架、倒链、钢丝绳等捆绑加固设施运行状态良好，规格型号符合设计要求。人员精神状态良好，无疲劳驾驶、酒后驾驶、无证驾驶等现象。4o4T梁装载加固4.
4、4.1装梁前，技术人员应子细核对待架成品T梁的合格证、外观、梁长，编号等核对无误后方可吊装.4.4.2装梁时,各支点要对位准确，梁体中心线应在高位运输车的纵向中心线上，允许偏差为Icm.发现中线位置偏差超标，必须重新对位.梁片放入运梁车时，重心应落在台车纵向中心线上，偏差不超过20mn,梁体先后端支点距梁端2。4m.4o4.3梁片在梁厂装梁过程中，钢丝绳与梁底接触点安放护瓦，避免因受力集中挤坏梁体.4.4o4梁体与车体拖架之间用硬木支垫,梁底铺设方木及橡胶垫，在T梁腹板两侧采用固定于车体上的专用钢结构固定架支撑以防止运输途中T梁倾覆。4o4.5预制梁吊装上车后，在预制梁的两翼加圆木支撑（高强度
5、钢管）并用木嵌塞紧，同时还须在预制梁的两端支撑处用四根钢丝绳及四个手拉葫芦将梁体与运梁车转盘上的葫芦挂钩孔进行连接收紧，以确保预制梁与运梁车有平衡、稳定的加固。4.5T梁运输运梁车在行驶过程中安全防护人员全程防护，运梁车在运梁便线上行驶时，主车司机要严格按照操作规程进行操作，沿指定路线行驶，且途中要注意力集中，对车速车况要时刻留意，遇见紧急情况时，要停车做好防溜措施，下车检查，待周围情况良好，方可继续前行,为防止其他车辆驶入影响运梁车的行驶安全,在运梁便道的先后入口处设置安全警示标志标牌，安全防护员禁止其他车辆驶入运梁便线.运梁车运送T梁示意图5.施工要求5o1运梁通道要求5o1.1路面需平整
6、、夯实，宽度不小于5m（如路线有弯度，则适当加大便道宽度），路线纵坡最大坡度不大于3.5%,曲线半径100Onl以上。路基表层设4%横坡，防止积水，边坡按l:lo5进行修筑,并根据梁体、支撑方木、梁体板车、倒链限位架、转向盘及地基情况采取适当的加固措施,保证运梁车走行安全。5o1.2运梁便道地面承载力需20.5MPa.普通地段清除软土至硬土层，地面承载力以满足运梁车走行即可,薄弱地段用振动压路机来回碾压、夯实。路线下方如存有钻孔桩泥浆池、泥塘等软地基，必须换填，并分层夯实。5.Io3为保证雨季运梁车能顺利爬坡，坡度大于6%地段,铺设IOCm厚石硝带。5.2运送T梁注意事项：5.2o1运梁车启动
7、之前，要检查冷却液和机油是否足够，刹车油、齿轮油和转盘上的润滑脂、要定期进行检查，保证设备运转良好。5.2。2梁体与转盘的接触面要使用木板或者橡胶块进行软接触保护,同时梁体侧边与转盘横向限位板之间要使用木板进行保护，防止梁体直接作用到钢板上，导致梁体在运输过程中浮现损坏，装梁时必须保证梁片要与转盘垂直.5.2。3梁片装到运梁车上时,要保证梁片重心线与运梁车中心线重合(T梁重心线为中心线向挡磴墙侧偏移7.Icm位置)，同时要求转盘与梁体要保证垂直。5.2.4梁片吊装到运梁车上以后，每端要使用两个倒链和两个支撑杆对梁体进行保护，保护牢靠后方可拆除吊梁钢丝绳，拆除吊梁钢丝绳时要确保钢丝绳下方无人，以
8、防发生钢丝绳砸伤作业人员，梁片加固见下图.中梁在运梁车上打好斜撑图3。6中梁运输(a)(b)图3o7边梁运输，打好斜撑(c)(d)(e)(f)图3.8边梁运输，拉好保护倒链，打好斜撑5.2。5运梁车驾驶员在运梁过程中要集中精力，对运梁车的行走路线要有预判力,遇到行人和车辆要提前鸣笛示意，必须坚持对方避让的原则,在我方必须避让时，要求偏重的一侧（大面侧）靠路基中线，最外轮胎到路基边距离不能小于2m,运梁车操作坚持低档起步，低速停车的原则.坡上运梁要低速慢行,严禁半坡停车换挡。5.206重载行走之前，制动气压必须达到6Mpa以上才干启动，启动行走后，要及时测试运梁车的制动系统是否良好，运梁车进入架
9、桥机尾部之前,必须测试运梁车的制动系统是否良好才干进行喂梁。5.2.7轮胎运梁车通过已架完桥梁上，在两跨桥的端部桥缝处要铺上硬杂木板或者钢板,使用钢板时应将钢板焊接坚固。5 .2o9在运梁车轮胎后边用铁链或者钢丝绳挂上两块方木或者三角木，以便运梁车在停车或者向后溜车时，能及时塞住轮胎，防止溜车，起到刹车保护作用。6 .劳务组织分配6o1运梁人员应结合确定的施工方案、机械、人员组织、工期要求进行合理配置。运梁人员配备表司机2人指挥人员1人7.主要材料要求备好汽车运梁所需的各种配件,及同类型的备用轮胎。8.设备机具配置8o1轮胎式运梁车运梁需配备设备序号设备数量状态是否检验合格1运梁拖车5良好合格
10、1运梁炮车5良好合格9.质量保证措施9o1质量方针执行集团公司质量方针：“满足顾客要求为宗旨，实现质量承诺为准则，率先行业标准为目标指导运梁施工。9o2质量目标高标准、严要求，安全运好每一片梁，为实现部优质工程奠定基础。9o3具体措施1、建立全质量管理机构，建立岗位责任制，强化质量监督和管理,成立QC小组，广泛开展QC小组活动解决架梁中难题。2、把好设备、器材关。外购的吊具、钢丝绳、钢材、起重工具要选用信誉良好的厂家产品，不符合有关规定和标准的材料、工具坚决不使用。10.安全保证措施10.1 运梁车作业时的危（Wei）险源分析：10.1.1 箱梁翼板（运梁车行走道路）抗弯、抗剪强度不够，导致翼
11、板断裂产生翻车事故.10.1.2 运梁车行走时受偏心力产生转矩导致梁片失稳（翻转），发生车上梁片倾覆事故。IOoIo3道路不平、塌陷导致平车失稳。10.1.4道路上的杂物刺穿轮胎导致平车失稳。IOoIo5运梁车驾驶不当导致机械事故。10.Io6运梁车刹车失灵、引擎飞车、传动轴断裂、冷却缺水等产生的机械事故。IOo1.7支撑不好导致梁片倾覆。10.1.8当运输道路较坎坷时，由开道工班将沙袋或者级配碎石填补道路低洼处，以保证路面的平整。10.1.9当车辆浮现中途抛锚时，运输车应尽量停靠在路边，避免阻塞交通，同时在运梁车先后各30米处设置警示标示。并即将第一时间通知运梁负责人。根据具体情况,首先确定
12、故障车辆具体方位和故障基本情况；如果车辆半小时之内不能排除故障,即将联系组织救援车辆,联系两台200t吊车及多轴运输车将T梁倒装至另一台运梁车上，继续运输。10.2运梁车作业时发生危（Wei）险后应对措施：IOo2.1现场的安全管理人员要即将给运梁负责人汇报，主要说明紧急情况性质、地点、发生时间、有无伤亡、是否需要派救护车或者警力支援到现场实施抢救。现场有关人员要做好警戒和疏散工作，保护现场，及时抢救伤员和财产，并由在现场安全管理人员指挥。10.2.2设置事故现场警戒线，安排受伤者及非重要人员撤离到安全地带，维持抢险救护的正常运作.IOo2.3确定是否还有残存危（Wei）险.如T梁是否有继续崩塌的危（Wei）险；即将商定抢救方案，并向主管安全生产的主管领导请示汇报批准，然后组织实施。
