1、LED路灯生产线技术说明序号项目名称及规格数量、20米LED路灯工装板上下返板组装线1条规格：L20000W600H750三Xar飞产_Ii-w飞f/,二1IiItrt再4J三：1二hK、I2机架：40*40*TL2mm方通加工，表面喷塑处理；3动力采用2HP诚邦连体电机,速度为15mmin;4采用苏州特种链条厂生产的BS30-C212A型三倍速耐磨超静音抗拉力优质链条(RF2060);5线体导轨采用100XII8专用三倍速铝材，表面氧化处理；6控制阻挡器采用浙江QX-3带缓冲立式阻挡器配日本欧姆龙行程开关及台湾亚德客电磁阀控制J；7安装阻挡器支架采用4mm优质铁板折弯成型，表面喷塑处理；8配

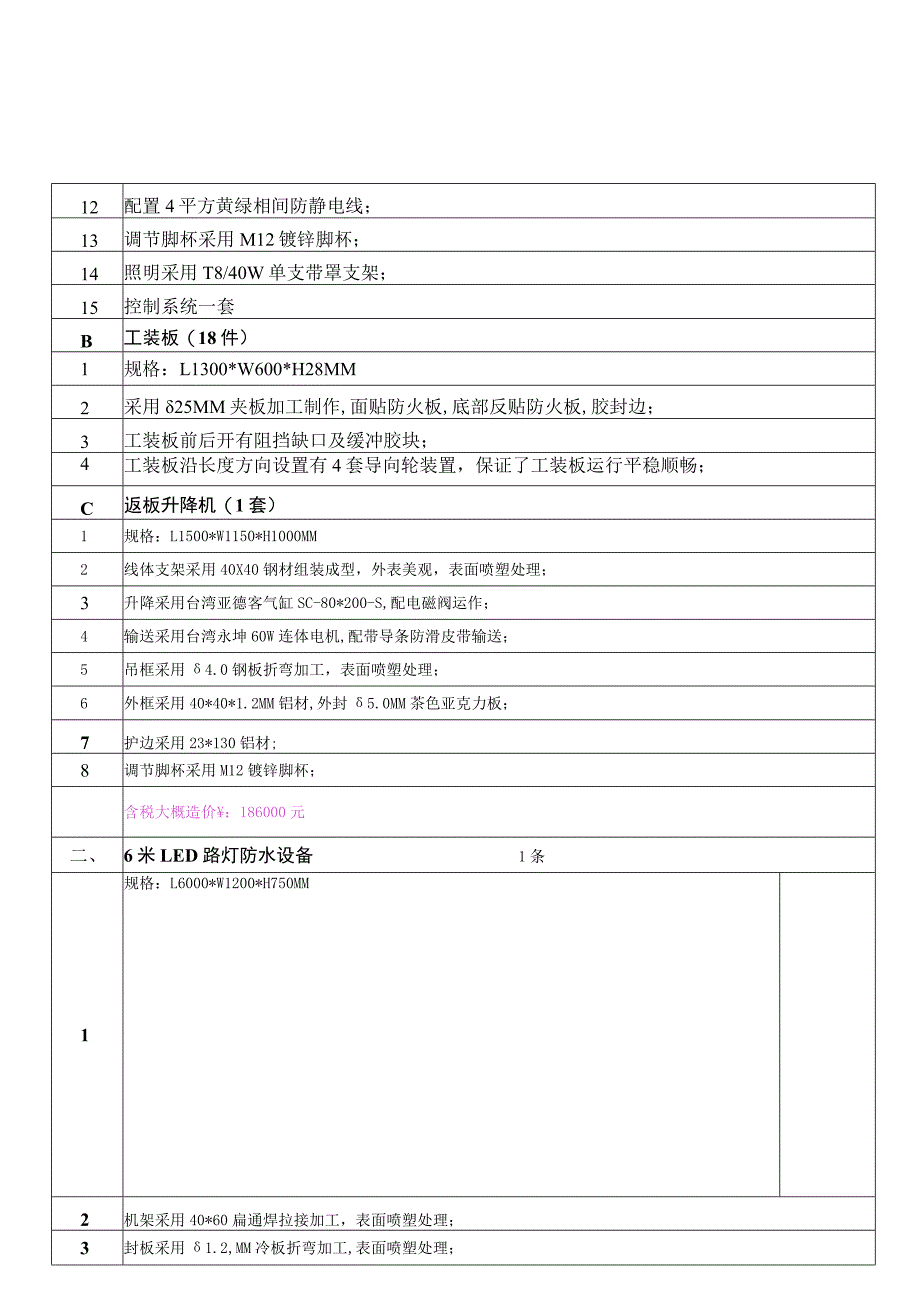

2、置气源，主气管采用3/4”优质水管,配阻挡器接咀；9独立工作台采用16MM复合板,面贴绿色防静电胶皮,胶封边；10工艺卡铝材采用H型,每工位配一套A4绿色亚克力板+透明亚克力板；Il风批采用C型铝材，每米配置一套小车；12配置4平方黄绿相间防静电线；13调节脚杯采用M12镀锌脚杯；14照明采用T8/40W单支带罩支架；15控制系统一套B工装板（18件）1规格：L1300*W600*H28MM2采用25MM夹板加工制作,面贴防火板,底部反贴防火板,胶封边；3工装板前后开有阻挡缺口及缓冲胶块；4工装板沿长度方向设置有4套导向轮装置，保证了工装板运行平稳顺畅；C返板升降机（1套）1规格：L1500*

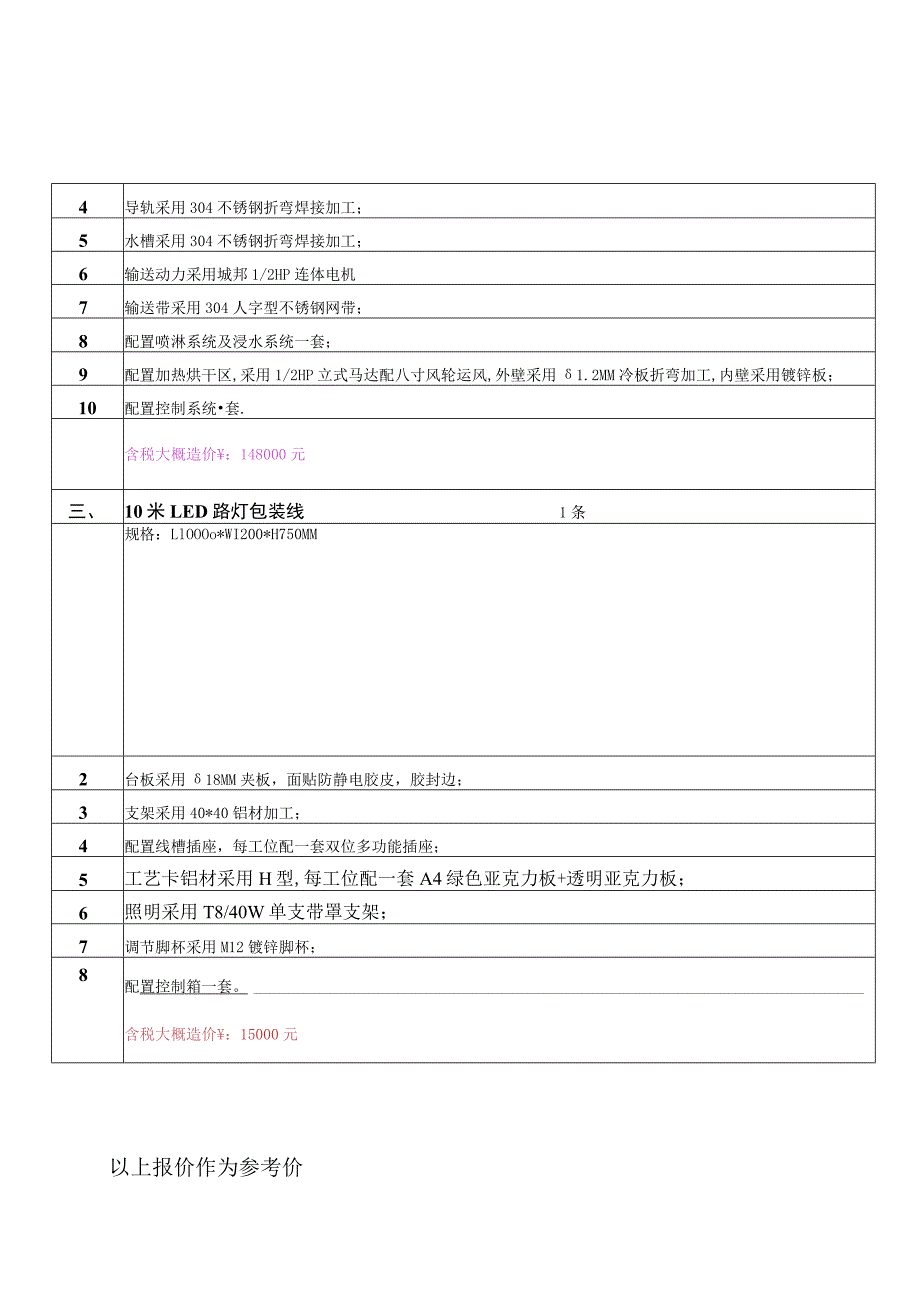

3、W1150*H1000MM2线体支架采用40X40钢材组装成型，外表美观，表面喷塑处理；3升降采用台湾亚德客气缸SC-80*200-S,配电磁阀运作；4输送采用台湾永坤60W连体电机,配带导条防滑皮带输送；5吊框采用4.0钢板折弯加工，表面喷塑处理；6外框采用40*40*1.2MM铝材,外封5.0MM茶色亚克力板；7护边采用23*130铝材;8调节脚杯采用M12镀锌脚杯；含税大概造价：186000元二、6米LED路灯防水设备1条1规格：L6000*W1200*H750MM2机架采用40*60扁通焊拉接加工，表面喷塑处理；3封板采用1.2,MM冷板折弯加工,表面喷塑处理；4导轨采用304不锈钢折
4、弯焊接加工；5水槽采用304不锈钢折弯焊接加工；6输送动力采用城邦1/2HP连体电机7输送带采用304人字型不锈钢网带；8配置喷淋系统及浸水系统一套；9配置加热烘干区,采用1/2HP立式马达配八寸风轮运风,外壁采用1.2MM冷板折弯加工,内壁采用镀锌板；10配置控制系统套.含税大概造价：148000元三、10米LED路灯包装线1条规格：LlOOOo*WI200*H750MM2台板采用18MM夹板，面贴防静电胶皮，胶封边；3支架采用40*40铝材加工；4配置线槽插座，每工位配一套双位多功能插座；5工艺卡铝材采用H型,每工位配一套A4绿色亚克力板+透明亚克力板；6照明采用T8/40W单支带罩支架；7调节脚杯采用M12镀锌脚杯；8配置控制箱一套。含税大概造价：15000元以上报价作为参考价
