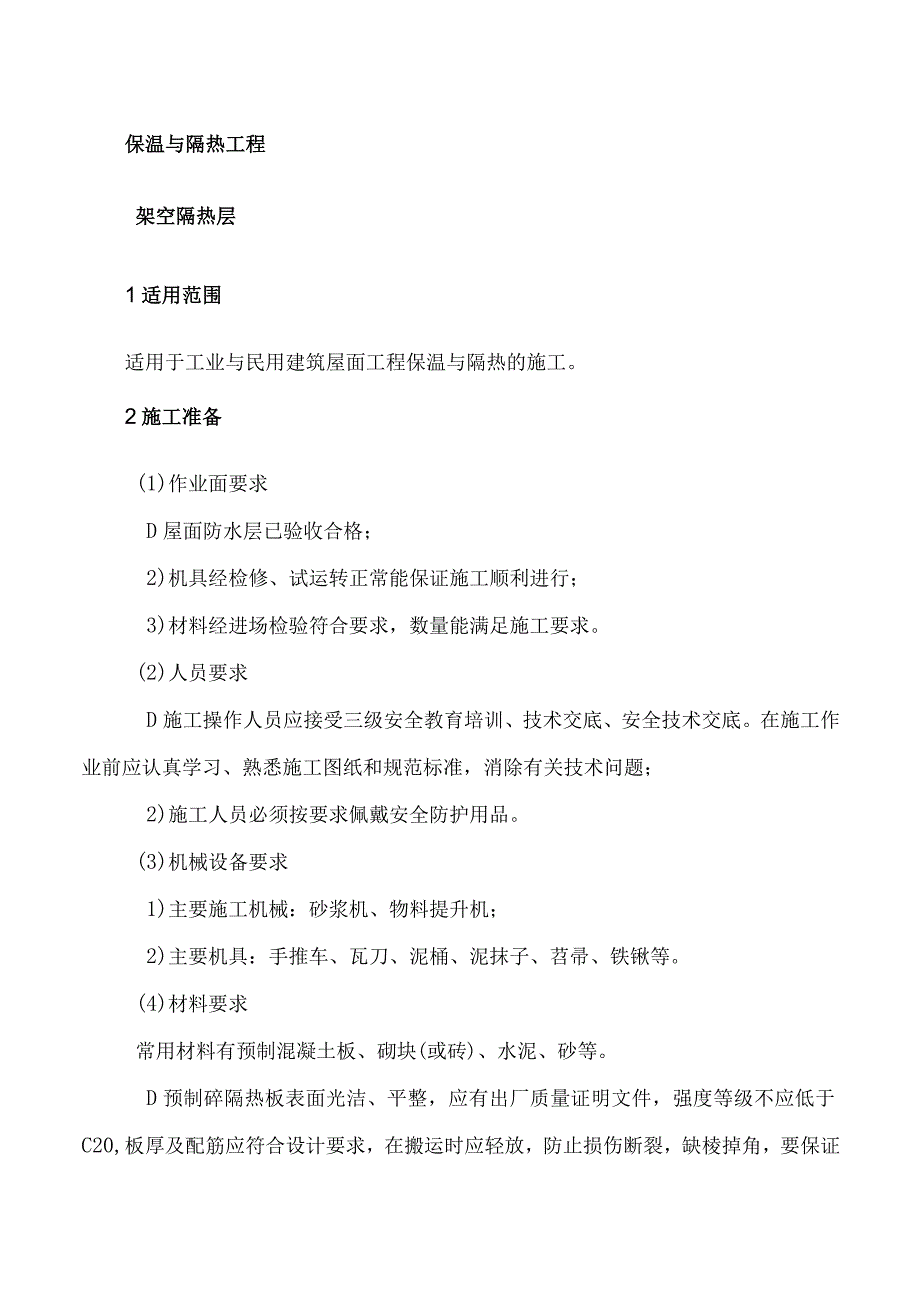

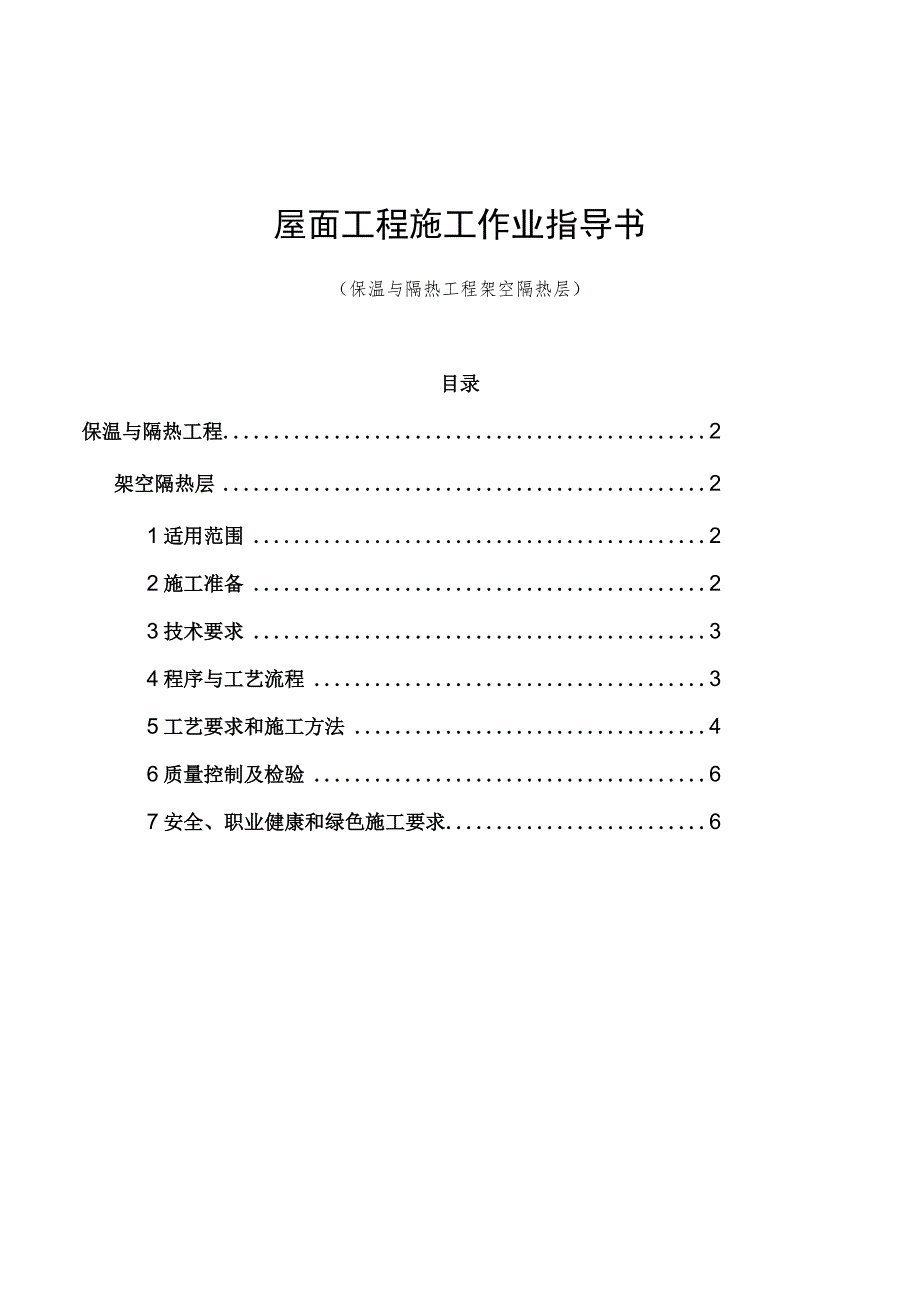

1、屋面工程施工作业指导书（保温与隔热工程架空隔热层）目录保温与隔热工程2架空隔热层21适用范围22施工准备23技术要求34程序与工艺流程35工艺要求和施工方法46质量控制及检验67安全、职业健康和绿色施工要求6保温与隔热工程架空隔热层1适用范围适用于工业与民用建筑屋面工程保温与隔热的施工。2施工准备(1)作业面要求D屋面防水层已验收合格；2)机具经检修、试运转正常能保证施工顺利进行；3)材料经进场检验符合要求，数量能满足施工要求。(2)人员要求D施工操作人员应接受三级安全教育培训、技术交底、安全技术交底。在施工作业前应认真学习、熟悉施工图纸和规范标准，消除有关技术问题；2)施工人员必须按要求佩戴

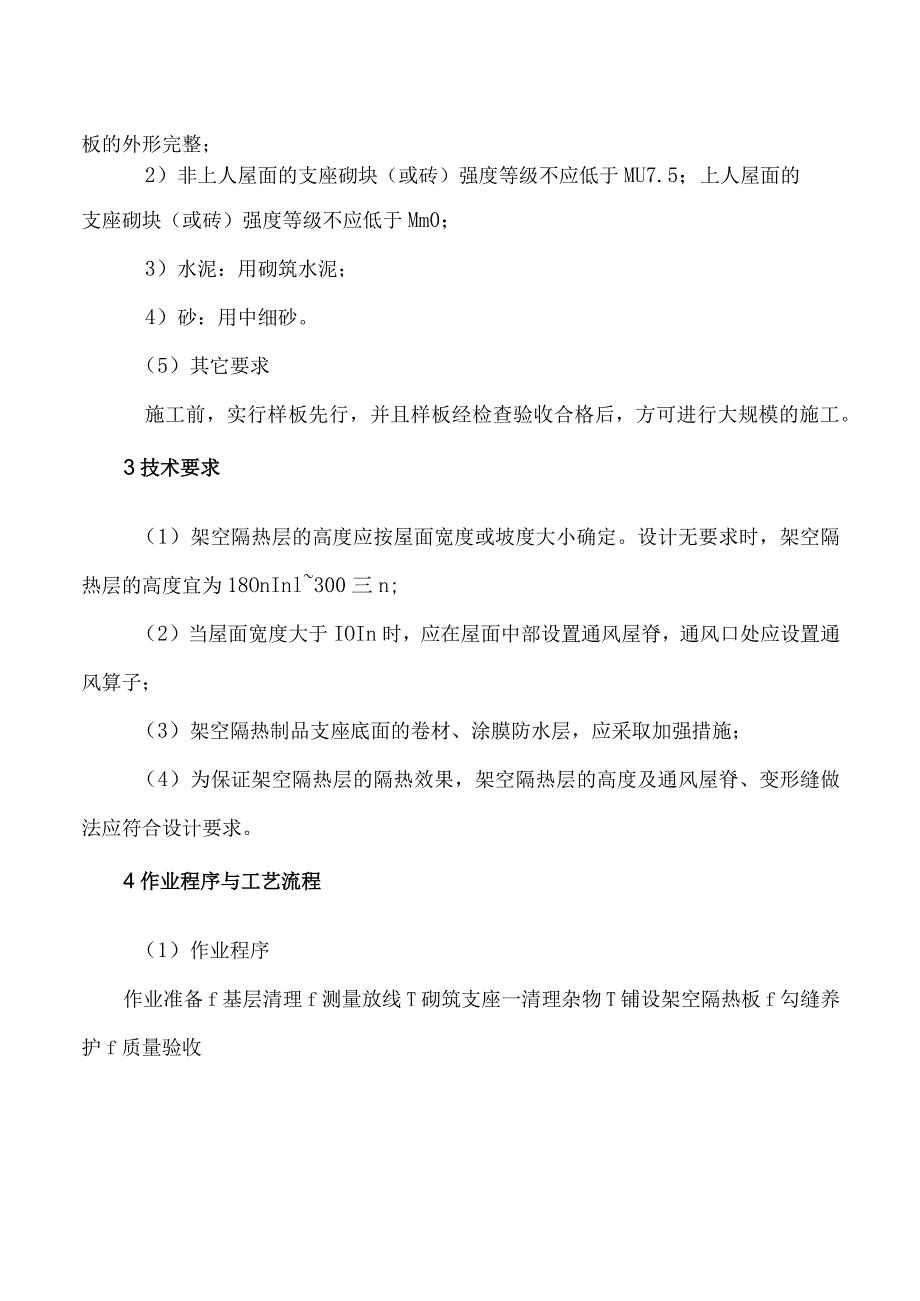

2、安全防护用品。(3)机械设备要求1)主要施工机械：砂浆机、物料提升机；2)主要机具：手推车、瓦刀、泥桶、泥抹子、苕帚、铁锹等。(4)材料要求常用材料有预制混凝土板、砌块(或砖)、水泥、砂等。D预制碎隔热板表面光洁、平整，应有出厂质量证明文件，强度等级不应低于C20,板厚及配筋应符合设计要求，在搬运时应轻放，防止损伤断裂，缺棱掉角，要保证板的外形完整；2）非上人屋面的支座砌块（或砖）强度等级不应低于MU7.5；上人屋面的支座砌块（或砖）强度等级不应低于Mm0；3）水泥：用砌筑水泥；4）砂：用中细砂。（5）其它要求施工前，实行样板先行，并且样板经检查验收合格后，方可进行大规模的施工。3技术要求（1
3、）架空隔热层的高度应按屋面宽度或坡度大小确定。设计无要求时，架空隔热层的高度宜为18OnInl300三n;（2）当屋面宽度大于IOIn时，应在屋面中部设置通风屋脊，通风口处应设置通风算子；（3）架空隔热制品支座底面的卷材、涂膜防水层，应采取加强措施；（4）为保证架空隔热层的隔热效果，架空隔热层的高度及通风屋脊、变形缝做法应符合设计要求。4作业程序与工艺流程（1）作业程序作业准备f基层清理f测量放线T砌筑支座一清理杂物T铺设架空隔热板f勾缝养护f质量验收(2)工艺流程作业准备不合格合格质量验收图4T工艺流程图5架空隔热层作业工艺要求和施工方法(1)作业准备D屋面防水层验收合格；2)机具试运转正常
4、能保证施工顺利进行；3)材料进场检验符合要求，数量能满足施工要求。(2)基层清理架空隔热层施工前先将刚性防水层或防水保护层表面清扫干净。(3)测量放线测量屋面长宽尺寸，邻近女儿墙或山墙的距离根据隔热板尺寸进行适当调整，且隔热板距离女儿墙或山墙等处不得小于250mm,当屋面宽度大于IOm时，应设置通风屋脊位置，根据架空隔热板的实际尺寸，计算隔热板排列，进行放线,确定支座位置，弹出各支座中心线控制线。(4)砌筑支座1)根据弹好的隔热板铺装线和支座中心线，用1:3的水泥砂浆砌筑支座;2)砌筑支座时应先座浆，灰缝应饱满，表面抹灰，并随时扫干净掉在基层上的浮灰等杂物，以确保架空隔热层内热气流流动畅通，操
5、作时不得损伤已完工的防水层。图5T砌筑支座(5)铺设架空隔热板1)在铺设前，应对支座顶面进行测量，用1:3的水泥砂浆找平；2)用1:3的水泥砂浆座浆铺设隔热板，板间留缝IOmmo图5-2铺设隔热板(6)勾缝1)用1:2的水泥砂浆嵌缝，并勾成凹圆弧形；2)板缝及时覆盖养护。图5-3隔热板勾缝(7)质量验收架空隔热层分项工程的施工质量验收应按屋面面积每500m2-1000nf划分为一个检验批，不足500f应按一个检验批，按照“自检、互检、专检”的原则,经项目部验收合格后提请监理单位进行验收。6质量控制与检验架空隔热层作业质量控制与检验应符合表6-1的规定。表6-1质量控制与检验表序号检验依据检验项
6、口检验方法1屋面工程质量验收规范GB50207架空隔热制品的质量，应符合设计要求。检查材料或构件合格证和质量验收报告2屋面工程质量验收规范GB50207架空隔热制品的铺设应平整、稳固，缝隙勾填应密实。观察检查3屋面工程质量验收规范GB50207架空隔热制品距山墙或女儿墙不得小于250mmo观察和尺量检查4屋面工程质量验收规范GB50207架空隔热层的高度及通风屋脊、变形缝做法，应符合设计要求。观察和尺量检查5屋面工程质量验收规范GB50207架空隔热制品接缝高低差的允许偏差为3mm直尺和塞尺检查7架空隔热层作业安全、职业健康和绿色施工要求(1)禁止在屋顶向下抛丢建筑垃圾;(2)施工时，屋顶四周应有防护措施；(3)操作人员应佩戴安全帽、手套等安全防护用品；(4)工完场清，及时将垃圾运出现场或运至指定地点。
