《武夷红茶冲泡品鉴茶具.docx》由会员分享,可在线阅读,更多相关《武夷红茶冲泡品鉴茶具.docx(14页珍藏版)》请在第壹文秘上搜索。

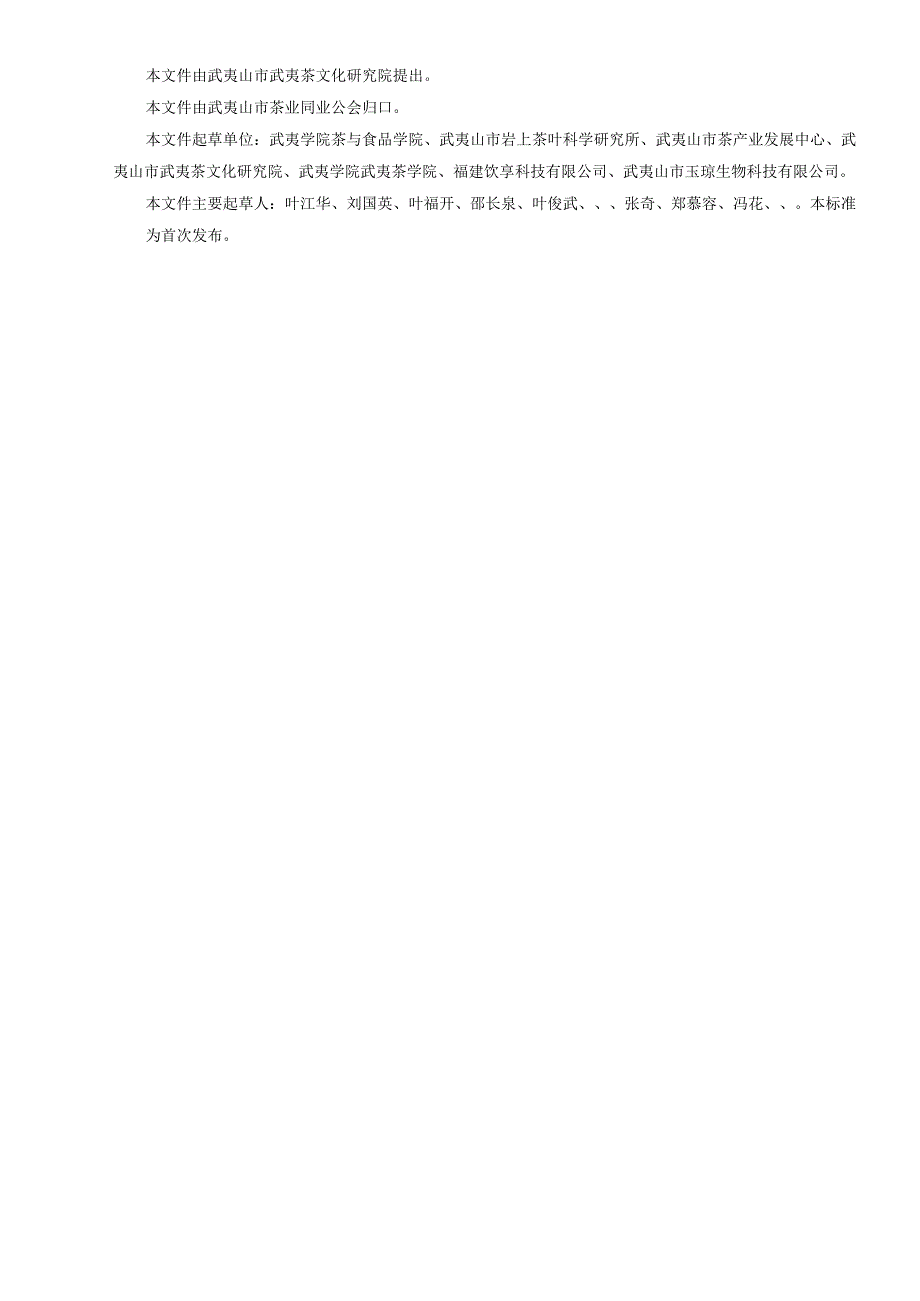

1、ICS81.060.20CCSY24团体标准T/WCGH0012023武夷红茶冲泡品鉴茶具2023-11 7 6 实施2023-11-16发布武夷山市茶业同业公会发布刖S本文件按照GB/T1.1-2020标准化工作导则第1部分:标准化文件的结构和起草规则的规定起草。本文件由武夷山市武夷茶文化研究院提出。本文件由武夷山市茶业同业公会归口。本文件起草单位:武夷学院茶与食品学院、武夷山市岩上茶叶科学研究所、武夷山市茶产业发展中心、武夷山市武夷茶文化研究院、武夷学院武夷茶学院、福建饮享科技有限公司、武夷山市玉琼生物科技有限公司。本文件主要起草人:叶江华、刘国英、叶福开、邵长泉、叶俊武、张奇、郑慕容、冯

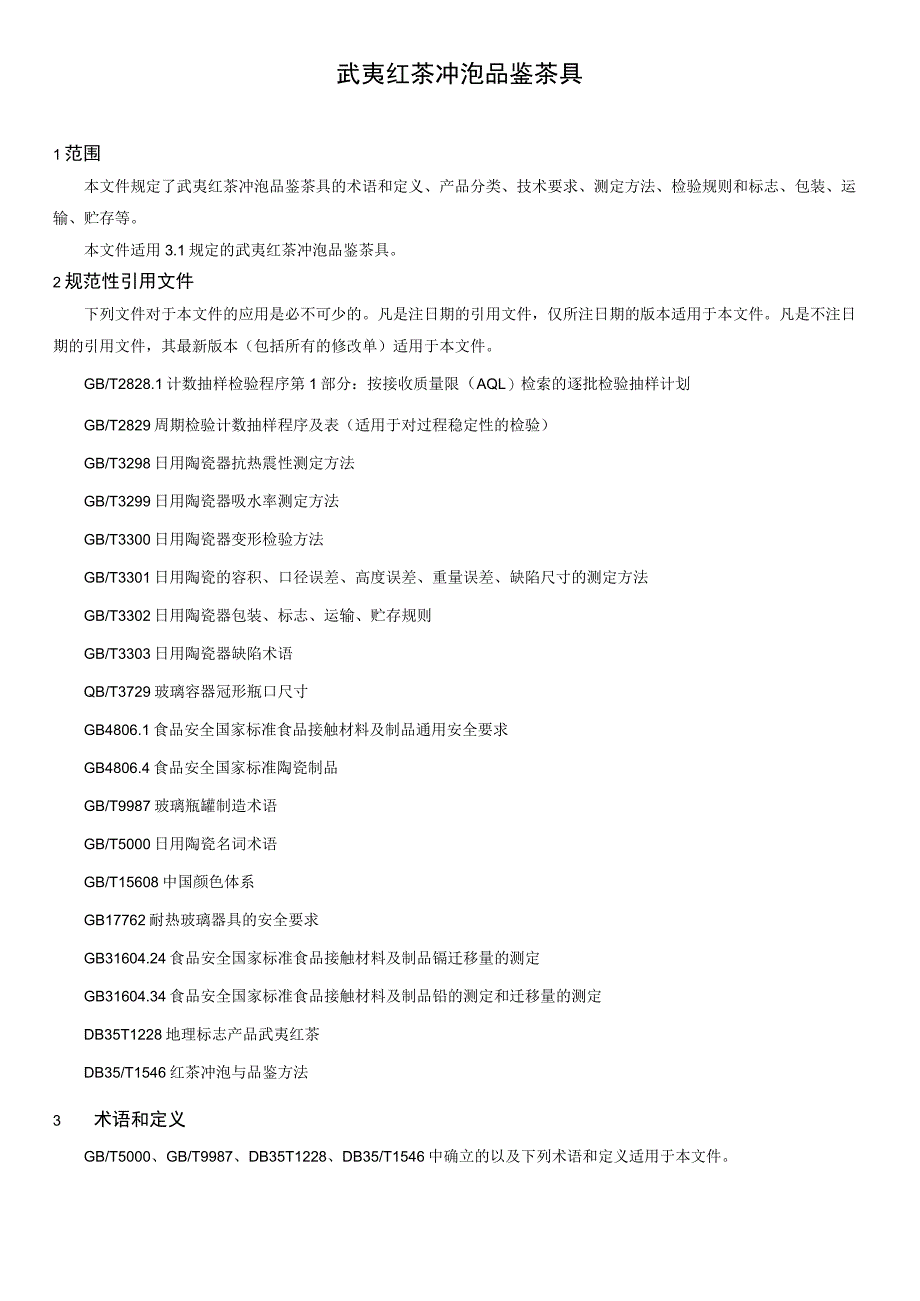

2、花、。本标准为首次发布。武夷红茶冲泡品鉴茶具1范围本文件规定了武夷红茶冲泡品鉴茶具的术语和定义、产品分类、技术要求、测定方法、检验规则和标志、包装、运输、贮存等。本文件适用3.1规定的武夷红茶冲泡品鉴茶具。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB/T3298日用陶瓷器抗热震性测定方法GB/T3299日用
3、陶瓷器吸水率测定方法GB/T3300日用陶瓷器变形检验方法GB/T3301日用陶瓷的容积、口径误差、高度误差、重量误差、缺陷尺寸的测定方法GB/T3302日用陶瓷器包装、标志、运输、贮存规则GB/T3303日用陶瓷器缺陷术语QB/T3729玻璃容器冠形瓶口尺寸GB4806.1食品安全国家标准食品接触材料及制品通用安全要求GB4806.4食品安全国家标准陶瓷制品GB/T9987玻璃瓶罐制造术语GB/T5000日用陶瓷名词术语GB/T15608中国颜色体系GB17762耐热玻璃器具的安全要求GB31604.24食品安全国家标准食品接触材料及制品镉迁移量的测定GB31604.34食品安全国家标准食品
4、接触材料及制品铅的测定和迁移量的测定DB35T1228地理标志产品武夷红茶DB35/T1546红茶冲泡与品鉴方法3 术语和定义GB/T5000、GB/T9987、DB35T1228、DB35/T1546中确立的以及下列术语和定义适用于本文件。3.1 武夷红茶冲泡品鉴茶具适用于武夷红茶冲泡品鉴的专用白色上釉瓷质器具与玻璃器具。3.2 盖碗武夷红茶冲泡品鉴茶具主要组件之一,专门用于武夷岩茶的品鉴冲泡。3.3 品茗杯武夷红茶冲泡品鉴茶具主要组件之一,专门用于武夷岩茶的品鉴。3.4 茶海武夷红茶冲泡品鉴茶具主要组件之一,专门用于均衡茶汤浓度、分茶。4技术要求4 .1吸水率产品吸水率不大于0.5%。4.
5、2抗热震性产品自180至20热交换一次不裂。4. 3铅、镉迁移量铅、镉迁移量应符合GB4806.4规定。4.4产品规格(盖碗)4.4.1盖碗容积及主要尺寸陶瓷材质,容积13OrnL盖碗杯呈倒钟型,高51.48mm,上口外径88.34mm;盖碗盖外径71.5mm,盖碗托外径88.34mm,形状及尺寸如图1,单位为毫米(mm)o图1(单位:mm)4.4.2品茗杯容积及主要尺寸陶瓷材质,容积30ml,呈倒钟型,高28.64mm,上口外径49.42mm,形状及尺寸如图2,单位为毫米(mm)。28.64图2 (单位:mm)4.4.3茶海容积及主要尺寸玻璃材质,容积300ml,高88.8mm,上口外径80
6、.6mm,形状及尺寸如图3,单位为亳米(mm)。88.89.461.89.430.91图3(单位:mm)4.4.4口径误差口径误差1.5%。4.4.5高度误差高度误差3.0%o4.5产品规格(茶壶)4.5.1茶壶容积及主要尺寸陶瓷材质,容积150ml,呈葫芦型,高85.40mm,上口外径71.50mm;壶盖外径50.20mm,形状及尺寸如图4,单位为亳米(mm)。轰身图4(单位:mm)4.5.2品茗杯容积及主要尺寸陶瓷材质,容积40ml,高33.10mm,上口外径7L00mm,形状及尺寸如图5,单位为亳米(mm)。品茗杯底视图图5(单位:mm)4.5.3茶海容积及主要尺寸玻璃材质,容积33Om
7、L高88.0mm,上口外径82.7mm,形状及尺寸如图6,单位为亳米(mm)。图6(单位:mm)4.6使用性能盖碗、茶海应出水顺畅,收水后,出水口不出现水滴垂涎现象。4.7外观质量4.7.1颜色组合应符合GB/T15608中的中性色的规定,要求N29.5,大小、厚薄、颜色一致。4.7.2产品不允许有炸釉、磕碰、裂穿和渗漏缺陷。4.7.3产品放在平面上应平稳。4.7.4产品的盖与口应基本吻合。4.7.5产品的外观缺陷应符合表1规定,每件产品不得超过4种缺陷。表1外观缺陷序号缺陷名称测量单位要求1变形口径mm不大于LO2落渣直径mm显见面不允许,非显见面不大于05限2个3毛孔直径mm不大于0.5限
8、2个4斑点直径mm不允许5色脏面积Innf显见面不大于3.0,非显见面不大于10.06熔洞直径mm显见面不允许,非显见面不大于1.0限1个7石吉脏面积mm:显见面不允许,非显见面不大于2.08疙瘩、坯泡直径mm不大于1.0限1个9泥渣面积mm:不大于6.010釉泡直径mm不大于0.5限2个Il底沿粘渣长度mm外沿不允许,内沿不大于底径的15%,宽度不大于1.012缺釉(包括压釉、缩袖)长度mm压釉长不大于2.0,底内沿长不大于10.0,其他缺釉不允许面积mm:底足缩釉:面积不大于3013裂纹长度mm显见面不允许,非显见面阴裂不大于3.014水泡边、刺边直径与长度mm水泡边不允许,刺边长不大于6
9、.015粘疤长度mm粘足不大于底径的5%,深度不大于0.5mm16烤花粘釉面积mm:不允许17缺泥面积mm:不大于15.0(其中口沿不大于2.0)18画线缺陷长度mm断口不超过2.0(宽金边断口不允许),蓝金不明显,线边色差不匀及残缺不明显19画面缺陷面积mm-不大于7.0限2处(或不大于10.0限1处)20火刺面积mm:不允许21釉面擦伤不明显22烟熏、阴黄不允许23釉薄、桔釉-不明显24泥釉缕、波浪纹、滚头迹-显见面不明显,非显见面不严重注:表中缺陷折算规定:除已明确规定者外,本表所规定的缺陷允许范围均指显见面,非显见面的缺陷均可按显见面规定的尺寸加大50%,毛孔尺寸按规定不变,数量以2个
10、折算1个;凡遇直径小于规定幅度50%的缺陷,而其数量较规定的略多时,可以2个折算1个,但所增加的绝对个数不得超过原等级规定总数的50%(如原规定总数为单数时,可将总数加1,变成双数再折算):凡未限定处数和个数者均可按尺寸相加计算:凡是直径不大于0.3mm,长度不大于0.5mm,面积不大于ImIn颜色清淡的微小缺陷以及其它不明显缺陷,可不作缺陷计:在10三r内不得有超过2个以上的缺陷:本标准未能包括的缺陷,可按相似缺陷处理。5测定方法5.1 吸水率测定吸水率测定方法按GB/T3299执行。5.2 抗热震性测定抗热震性测定方法按GB/T3298执行。5.3 铅、镉迁移量测定铅、镉迁移量测定方法按G
11、B31604.34GB31604.24执行。5.4 产品规格测定产品规格测定方法按GB/T3301执行。5.5 使用性能测定将盖碗、茶海注满水后测定。6检验规则6.1 检验分类产品检验分交收检验和型式检验,采用每百单位不合格品数(计件法)检验。6.2 交收检验6.2.1每件产品须经企业检验部门全数检验并经交收检验合格后方可出厂。6.2.2交收检验项目为4.4、4.5规定的内容。6.2.3交收检验按GB/T2828.1的各项规定执行。各检验项目的不合格分类、接收质量限、检验水平及抽样方案见表2。正常检验一次抽样及判定按表3进行。表2各检验项目的不合格分类、接收质量限、检验水平及抽样方案检查项目不
12、合格分类接受质量限AQL检验水平IL抽样方案4.5A0.25一般检验水平H一次抽样(从正常检验一次抽样开始,按转移规则进行)4.4B4.0特殊检验水平S-34.6.1一般检验水平II4.6.24.6.34.6.4表3正常检验一次抽样及判定AQL:接收质量限Ac:合格判定数Re:不合格判定数批量范围一般检验水平II特殊检验水平S-3AQL=O.25QL=4.OAQL=O.25样本量AcRe样本量AcRe样本量AcRe2850O13O13OI91550O13O13O116-2550O13O13O126-5050O1131230151-9050O113123O191-15050O1202330115
13、128050O13234131228150050O150561312501120050O1807813121201320020021125101113123201100OO2001220014152023100013500031523315212220233500115000050034315212232341500015000008005631521223234500001125078315212250566.2.4样本的抽取按以下要求进行:(1)单件产品按表2的规定从交货批中直接随机抽取样本量。(2)成箱配套产品根据交货批产品数量对照表2的要求查出相应的样本量,用样本量除以每箱内的产品数,其商若是整数则以此数值为抽取的箱数;其商若含小数,则去除小数,在整数位加1为抽取的箱数。从交货批产品中随机抽取确定箱数的成箱配套产
