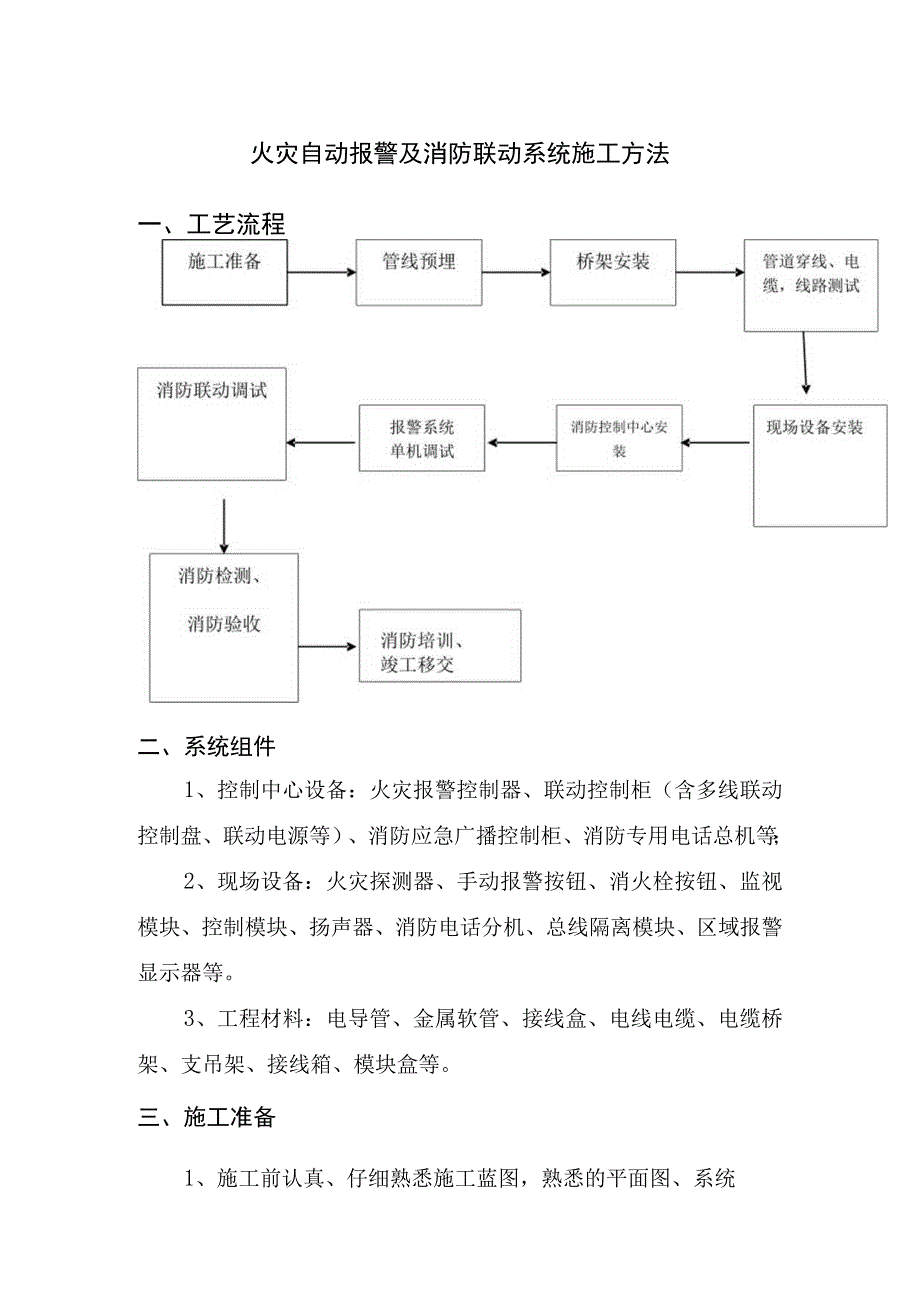

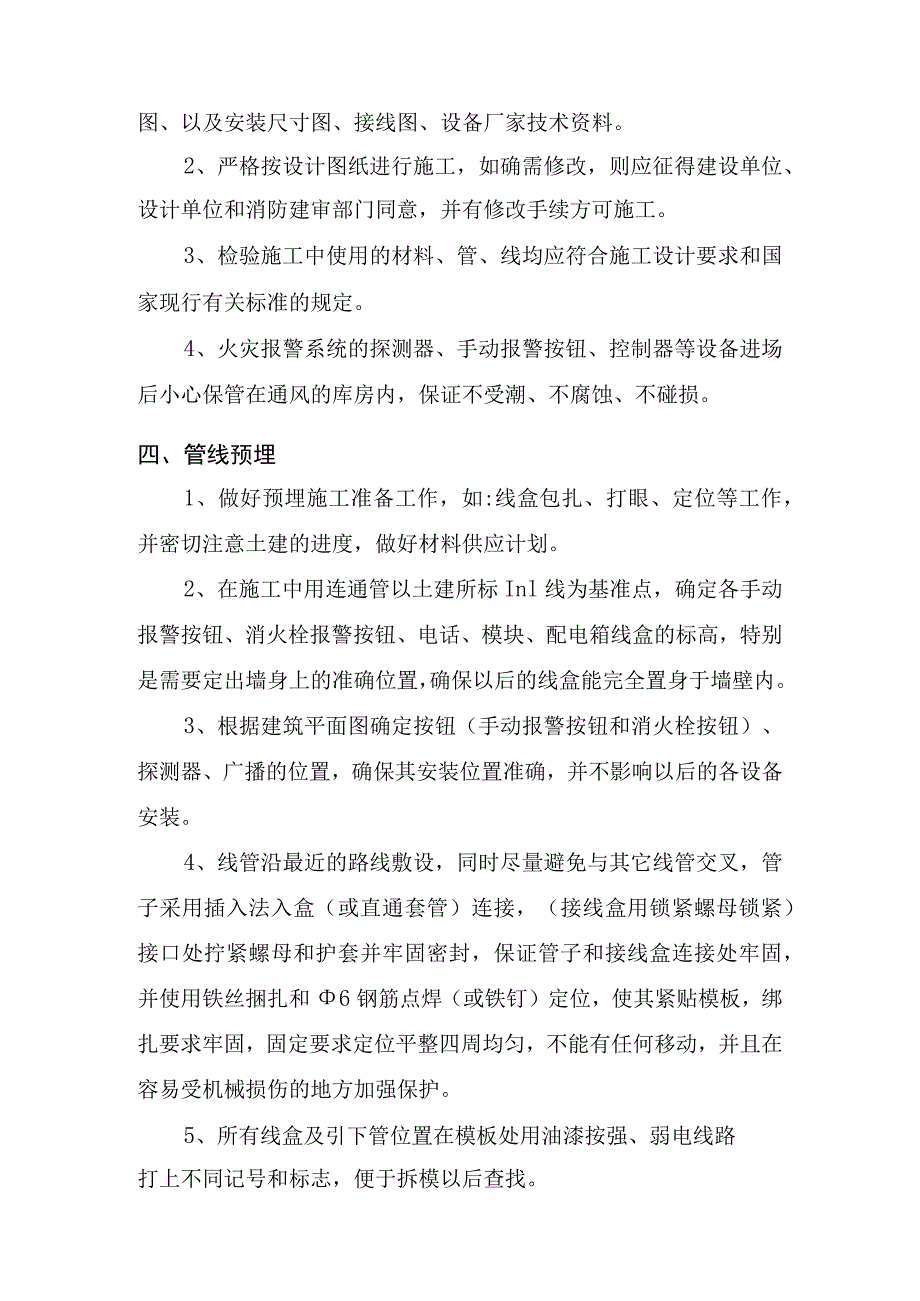

1、火灾自动报警及消防联动系统施工方法一、工艺流程二、系统组件1、控制中心设备：火灾报警控制器、联动控制柜（含多线联动控制盘、联动电源等）、消防应急广播控制柜、消防专用电话总机等；2、现场设备：火灾探测器、手动报警按钮、消火栓按钮、监视模块、控制模块、扬声器、消防电话分机、总线隔离模块、区域报警显示器等。3、工程材料：电导管、金属软管、接线盒、电线电缆、电缆桥架、支吊架、接线箱、模块盒等。三、施工准备1、施工前认真、仔细熟悉施工蓝图，熟悉的平面图、系统图、以及安装尺寸图、接线图、设备厂家技术资料。2、严格按设计图纸进行施工，如确需修改，则应征得建设单位、设计单位和消防建审部门同意，并有修改手续方可
2、施工。3、检验施工中使用的材料、管、线均应符合施工设计要求和国家现行有关标准的规定。4、火灾报警系统的探测器、手动报警按钮、控制器等设备进场后小心保管在通风的库房内，保证不受潮、不腐蚀、不碰损。四、管线预埋1、做好预埋施工准备工作，如:线盒包扎、打眼、定位等工作，并密切注意土建的进度，做好材料供应计划。2、在施工中用连通管以土建所标Inl线为基准点，确定各手动报警按钮、消火栓报警按钮、电话、模块、配电箱线盒的标高，特别是需要定出墙身上的准确位置，确保以后的线盒能完全置身于墙壁内。3、根据建筑平面图确定按钮（手动报警按钮和消火栓按钮）、探测器、广播的位置，确保其安装位置准确，并不影响以后的各设备

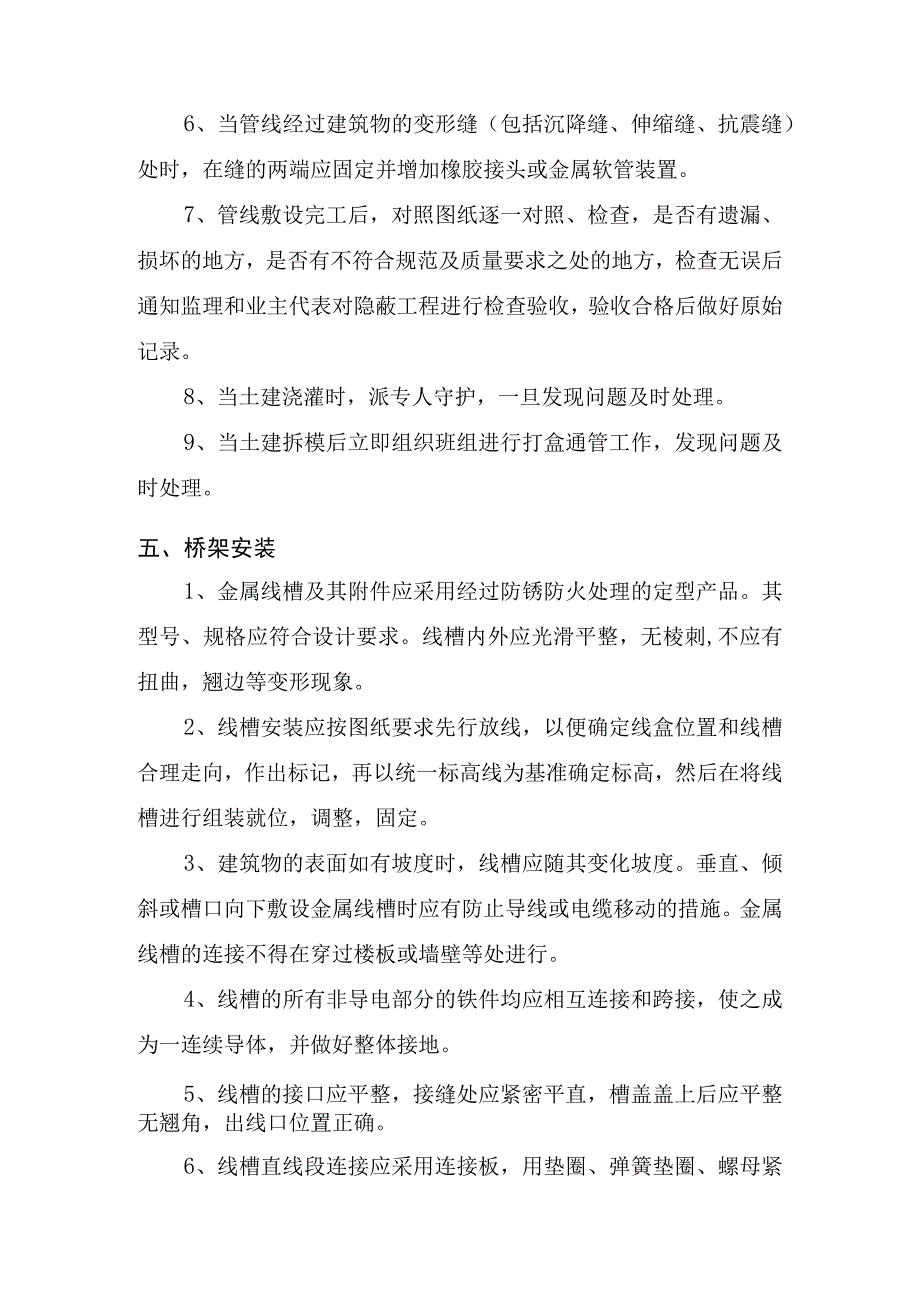

3、安装。4、线管沿最近的路线敷设，同时尽量避免与其它线管交叉，管子采用插入法入盒（或直通套管）连接，（接线盒用锁紧螺母锁紧）接口处拧紧螺母和护套并牢固密封，保证管子和接线盒连接处牢固，并使用铁丝捆扎和6钢筋点焊（或铁钉）定位，使其紧贴模板，绑扎要求牢固，固定要求定位平整四周均匀，不能有任何移动，并且在容易受机械损伤的地方加强保护。5、所有线盒及引下管位置在模板处用油漆按强、弱电线路打上不同记号和标志，便于拆模以后查找。6、当管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝）处时，在缝的两端应固定并增加橡胶接头或金属软管装置。7、管线敷设完工后，对照图纸逐一对照、检查，是否有遗漏、损坏的地方，是
4、否有不符合规范及质量要求之处的地方，检查无误后通知监理和业主代表对隐蔽工程进行检查验收，验收合格后做好原始记录。8、当土建浇灌时，派专人守护，一旦发现问题及时处理。9、当土建拆模后立即组织班组进行打盒通管工作，发现问题及时处理。五、桥架安装1、金属线槽及其附件应采用经过防锈防火处理的定型产品。其型号、规格应符合设计要求。线槽内外应光滑平整，无棱刺,不应有扭曲，翘边等变形现象。2、线槽安装应按图纸要求先行放线，以便确定线盒位置和线槽合理走向，作出标记，再以统一标高线为基准确定标高，然后在将线槽进行组装就位，调整，固定。3、建筑物的表面如有坡度时，线槽应随其变化坡度。垂直、倾斜或槽口向下敷设金属线
5、槽时应有防止导线或电缆移动的措施。金属线槽的连接不得在穿过楼板或墙壁等处进行。4、线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地。5、线槽的接口应平整，接缝处应紧密平直，槽盖盖上后应平整无翘角，出线口位置正确。6、线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐。7、线槽进行交叉、转弯、丁字连接时，应采用单通、二通、三通、四通、或平面二通、平面三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。8、线槽与盒、箱、柜等联接时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。地下各层线槽敷设应和各工种密切
6、配合，避免线槽与设备管道相撞。施工中应根据实际情况进行调整。9、线槽经过建筑物的变形缝时，线槽本身应断开，槽内用内连接板搭接，不需固定，保护地线和槽内导线均应留有补偿余量。10、线槽全部敷设完毕后，应在配线之前进行调整检查，确认合格后，再进行槽内配线。六、电线电缆敷设1、在系统布线前，应充分了解消防产品的布线要求，火灾报警设备所需导线的根数、规格，报警系统的传输导线截面，应满足产品技术要求和设计要求。2、施工前应对电缆进行详细检查，规格、型号、截面、电压等级均应符合设计要求，外观无扭曲、坏损现象。3、电线电缆敷设前进行绝缘遥测，不得使用绝缘电阻不符合要求或有破损的电线电线。4、在敷设导线前，应
7、对管路进行吹扫，清理钢管内存留的杂物（积水、铁锈、尘土、砂石粒等）。5、对弯曲较多或管路较长的钢管，还应向管内吹入滑石粉，以便穿线。目测管路另一端口无杂物、积水吹出，空气在管路中畅通，校对管路无堵塞情况为合格。6、导线穿入钢管时，管口处应装设护套保护导线；在不进入接线盒（箱）的垂直管口，穿入导线后应将管口密封。7、火灾自动报警系统应单独布线，系统内不同电压、不同电流类别的线路不应穿于同一根管内或线槽的同一槽孔内。8、导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。9、火灾探测器的传输线路应选择双色的绝缘导线，同一工程中同一类型线路的绝缘导线颜色应保持一致。10、
8、管内导线或电缆的总截面面积不应超过管内截面积的40%o设于封闭线槽内的绝缘导线或电缆的总截面积不应大于线槽净截面积的50%。11、电缆沿金属线槽敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。12、穿越建（构）筑物变形缝处导线及电缆应留余量，在建（构）筑物变形时时线缆不会受任何应力。七、线路测试校对1、使用50OV规格的绝缘电阻测试表测试导线绝缘电阻，绝缘电阻测试表必须是检测合格的产品。2、按导线的功能类型、回路、系统等分区分段逐一进行测试导线的线间绝缘电阻和对地电阻，测得合格的阻值应在200MQ以上。3、导线测试应邀请监理工程师到现场进行检验，监理工程师检验
9、合格认可后方可进行下步工序。4、配线要求检查线径、数量、线色、线号、绝缘摇测、预留长度、线间连接是否符合要求。5、对接入设备的导线接头应全部做标记，标记应清楚明了，并做好记录，以备接线时查询。2.8.现场设备安装接线1、设备安装前的准备工作(1)火灾自动报警系统的设备安装，应按深化设计图纸进行。施工人员不得擅自更改，如遇到位置与其他设备重叠的部位,应及时与相关单位协商。(2)安装前，应检查设备的国家消防机构检测报告、当地消防部门颁发的准许使用证书以及设备合格证书。(3)安装前，应具备设备布置平面图、接线图、系统图以及其它必要的技术文件。(4)安装的设备及器材运至施工现场后，应严格进行开箱检查，
10、并按清单造册登记，设备及器材的规格型号应符合设计要求，不合格者不得使用；(5)设备在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。2、火灾探测器的安装(1)点型火灾探测器的安装位置；(2)探测器至墙壁、梁边的水平距离，不应小于0.5叱(3)探测器周围O.5m内，不应有遮挡物；(4)探测器至空调送风口边的水平距离不应小于L5(见下图)；探测器至多孔送风顶棚孔口的水平距离,不应小于O.5m；(5)在宽度小于3m的内走道顶棚上设置探测器时，应居中布置。感温探测器的安装间距，不应超过10m,感烟探测器的安装间距，不应超过15m,探测器距墙端的距离，不应大于探测器安装间距的一半；(6)当梁高超过60
11、OnIm时，被梁隔断的每个区域顶棚上应至少安装一只探测器；(7)探测器的安装要求：探测器的底座固定牢靠，导线连接采用压接。探测器的“+”线接红色导线，线接蓝色导线。探测器底座的外接导线，应留有不小于15cm的余量，入端处应有明显标志。探测器底座的穿线孔采用胶纸粘贴。安装探测器要保证确认灯面向便于人员观察的方向，安装后用塑料套盖上保护。探测器在即将调试时方可安装，安装前应妥善保管并采取防尘、防潮措施。3、手动报警按钮的安装手动火灾报警按钮，应安装在明显和便于操作的部位。安装在墙上时，其底边距地(楼)面高度宜为L3T.5m,且应有明显标忐。手动火灾报警按钮，应安装牢固，不得倾斜。按钮距防火分区最远
12、距离应不大于30io按钮的连接导线，应留有不小于15cm的余量，且在其端部应有明显标志。4、模块的安装火灾自动报警及消防联动控制系统中使用的输入、输出等模块，应安装在专用的模块盒内。安装于吊顶内时应有明显的部位指示和检修孔，且不得安装在管道及其支、吊架上。模块应安装牢固，并应采取防潮、防腐等措施。5、火灾应急广播及火灾警报装置的安装火灾应急广播扬声器安装应牢固可靠，防止脱落，扬声器表面不应有破损。安装在墙上时，宜安装在距棚顶300mm处或距地（楼）面2.3m处。6、消防专用电话的安装消防专用电话、电话插孔、带电话插孔的手动报警按钮在墙面上安装时，其底边距地（楼）面高度宜为L3-1.5m。消防专
13、用电话和电话插孔安装处应有明显标志。7、控制中心设备安装控制中心设备安装前应对照施工图和说明书以及控制中心的空间安排，合理布置机架并确定安装顺序。控制中心设备机架的正面、侧面及背面操作距离应满足规范要求。火灾报警控制器安装，采用槽钢作基础，应先将槽钢调直除锈，并刷防锈漆，根据规范要求安装在基础地面上。安装时用水平尺、找好平直度后再用螺栓固定，并将接地线安装牢固并进行明显标识。机柜安装时从一端开始、逐台就位，用螺栓固定。各系统控制主机、盘、电源在安装前，应在供货厂商的配合下逐项进行功能检查，不合格的设备不得安装；火灾报警控制器的主电源引入线，应直接与消防电源连接,严禁使用电源插头。主电源应有明显标志；消防控制设备外接导线的端部、消防控制设备盘（柜）内不同电压等级、不同电流类别的端子应分开，并有明显标志；控制中心设备机柜应可靠接地并有明显标志，接地电阻应满足规范要求；
