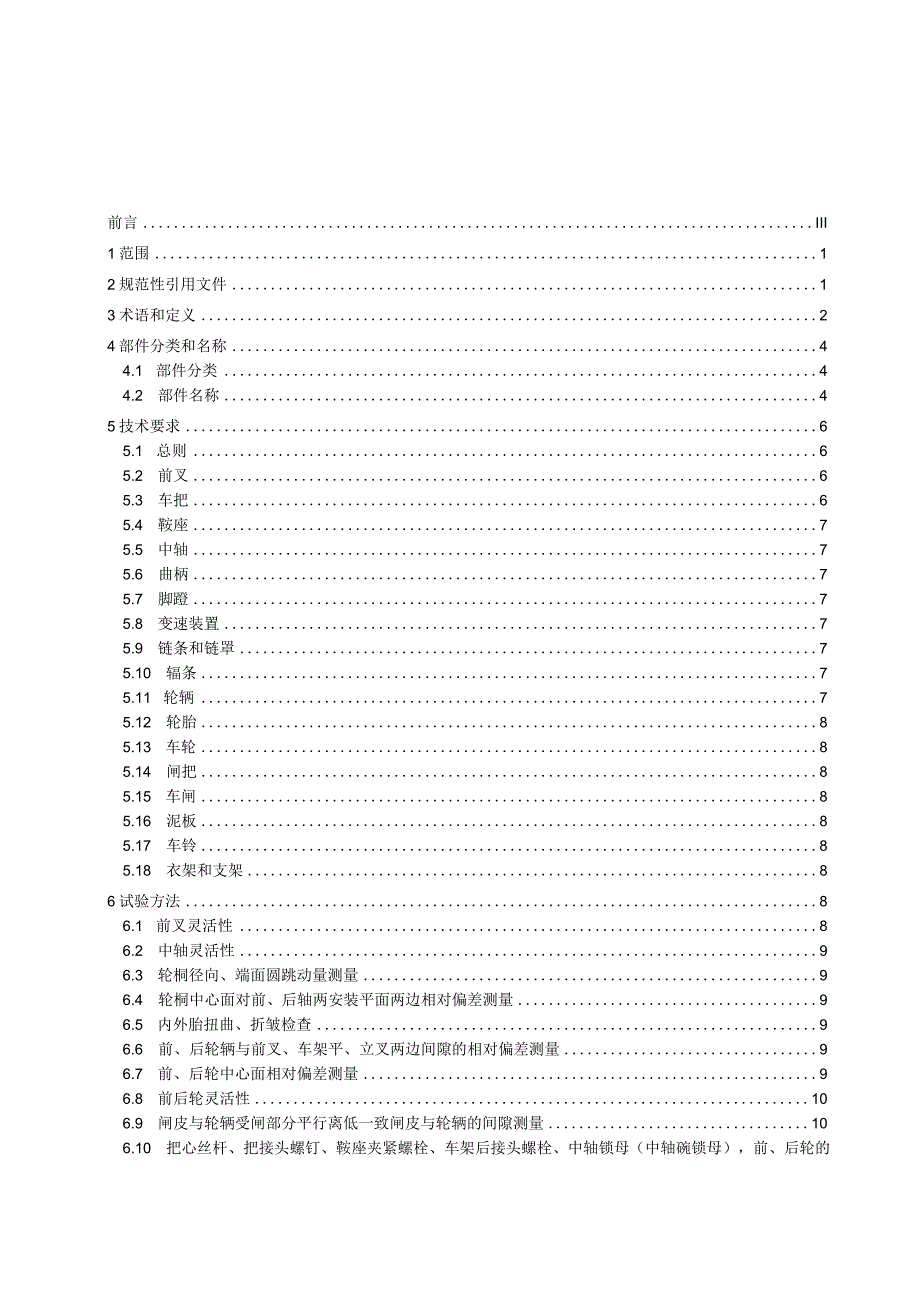

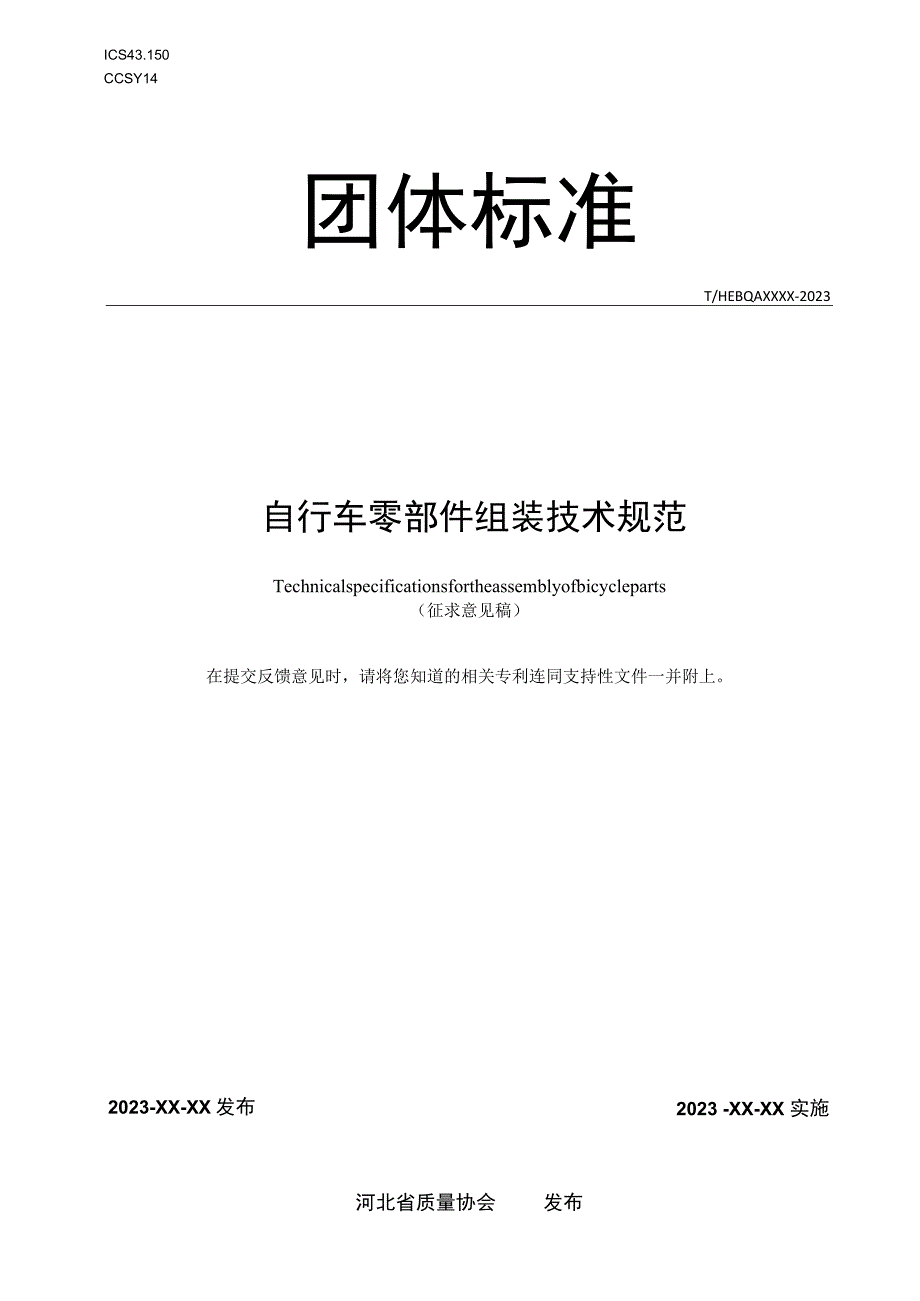

1、ICS43.150CCSY14团体标准T/HEBQAXXXX-2023自行车零部件组装技术规范Technicalspecificationsfortheassemblyofbicycleparts（征求意见稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。2023 -XX-XX 实施2023-XX-XX发布河北省质量协会发布前言III1范围12规范性引用文件13术语和定义24部件分类和名称44.1 部件分类44.2 部件名称45技术要求65.1 总则65.2 前叉65.3 车把65.4 鞍座75.5 中轴75.6 曲柄75.7 脚蹬75.8 变速装置75.9 链条和链罩75.1
2、0 辐条75.11 轮辆75.12 轮胎85.13 车轮85.14 闸把85.15 车闸85.16 泥板85.17 车铃85.18 衣架和支架86试验方法86.1 前叉灵活性86.2 中轴灵活性96.3 轮桐径向、端面圆跳动量测量96.4 轮桐中心面对前、后轴两安装平面两边相对偏差测量96.5 内外胎扭曲、折皱检查96.6 前、后轮辆与前叉、车架平、立叉两边间隙的相对偏差测量96.7 前、后轮中心面相对偏差测量96.8 前后轮灵活性106.9 闸皮与轮辆受闸部分平行离低一致闸皮与轮辆的间隙测量106.10 把心丝杆、把接头螺钉、鞍座夹紧螺栓、车架后接头螺栓、中轴锁母（中轴碗锁母），前、后轮的紧

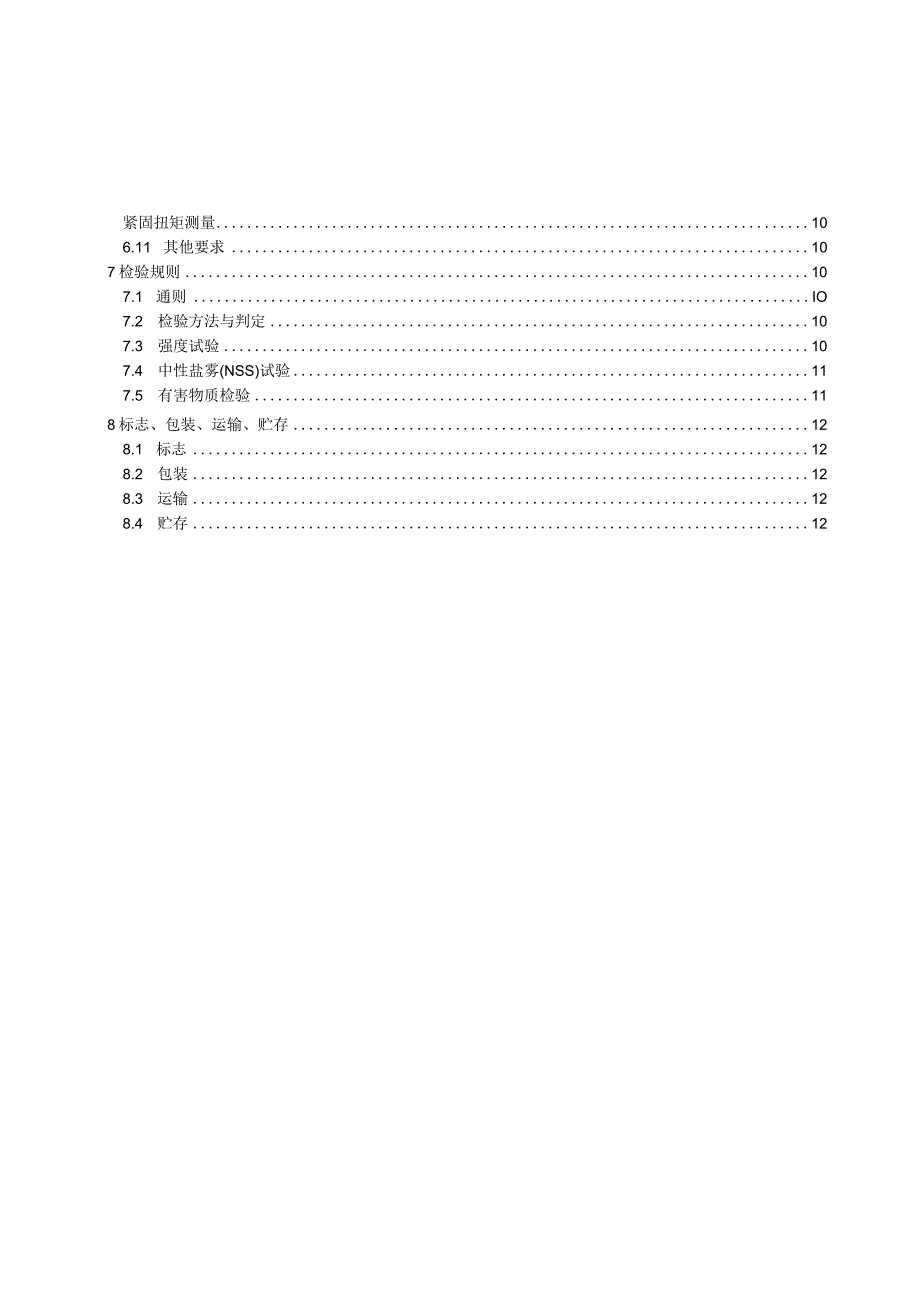

3、固扭矩测量106.11 其他要求107检验规则107.1 通则IO7.2 检验方法与判定107.3 强度试验107.4 中性盐雾(NSS)试验117.5 有害物质检验118标志、包装、运输、贮存128.1 标志128.2 包装128.3 运输128.4 贮存12本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由河北省质量协会提出并归口。本文件起草单位：唐山锌锋金属制品有限责任公司、唐山金帝达机电有限公司、唐山锌硕金属制品有限公司、唐山嘉信盛业印刷有限公司、河北省质
4、量协会、首科（河北）企业管理咨询有限公司、中德信息技术（天津）有限公司、华北理工大学、华科企元（北京）标准化技术发展有限公司。本文件主要起草人：窦川雨、于克臣、于东成、韩俊露、窦川青、纪宏超、解峰、赵尚英、安志军、刘伟。自行车零部件组装技术规范1范围本文件规定了自行车零部件的术语和定义、部件和名称分类、规格和代号、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本文件适用于自行车相关零部件的设计和制造，其他特殊用途自行车所用车筐可参照使用。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用
5、文件，其最新版本(包括所有的修改单)适用于本文件。GB/T2828.1计数抽样检验程序GB/T30512汽车禁用物质要求GB3565-2005自行车安全要求GB/T10125人造气氛腐蚀试验盐雾试验GB17761-2018电动自行车安全规范3术语和定义GB3565-2005.GB17761-2018界定的以及下列术语和定义适用于本文件。3.1自行车(bicycle)仅借骑行者的人力，主要以脚蹬驱动，至少有两轮的车辆，如图1。3.2电动自行车eIectricbike以车载蓄电池作为辅助能源，具有脚踏骑行能力，能实现电助动或/和电驱动功能的两轮自行车。来源:GB17761-2018,3.13.3中
6、心基准面Centraldatum通过前管、上管、立管和下管的中心线组成的平面。3.4链条线chainIine平分飞轮和链轮且与中心基准面平行的理论直线。3.5链条线距离ChainIinedistance自链条线至中心基准面的距离。3.6车架高度frameheight从中接头中心到后接头或立管顶端的距离。3.7中轴偏差axialdeviation中接头中心与前、后轴中心连线的高低差，向下为正、向上为负。3.8前叉翘度frontforkwarping从前轴中心到前立管中心线的距离。3.9前、后轮中心距frontandrearwheeIcenterdistance前轴中心与后轴中心之间的距离。3.1
7、0前叉伸距frontforkelongation自行车直放，从前轴中心在地平面上的垂直投影到把立管轴线与地平面交点的距离。3.11曲柄长度CrankIength中轴与脚蹬轴两中心线之间的距离。3.12把立管伸度StretChtheriser把立管轴线与把横管夹紧部分的中心线之间的距离。3.13车把倾角handlebarangle水平面与把立管轴线的夹角。3. 14车轮直径Wheeldiameter轮胎与轮辆组合后，将轮胎充气至推荐的充气压力，使轮胎处于无负荷状态下，车轮两端的直线距离。4部件分类和名称3.1 部件分类自行车的部件分为两大类，即基本部件和附属部件3.2 部件名称4. 2.1基本部
8、件基本部件有：车架部件、前叉部件、车把部件、鞍座部件、中轴部件、脚部件、链条部件、飞轮部件、前轮部件、后轮部件、前拨链器部件、后拨链器部件、前闸部件、后闸部件、链罩部件、车铃部件、反射器部件。各基本部件的主要形式如表1所示：表1各基本部件的主要形式部件名称主要形式车架部件男式车架、女式车架、折叠车架、鞍管前叉部件斜肩前叉、平肩前叉、管肩前叉、直式前叉、前叉合件车把部件固定式车把、组合式车把鞍座部件双立簧鞍、三立黄鞍座、撑板鞍座中轴部件曲柄销式中铀、无曲柄销中轴、连体曲柄中轴、链轮曲柄脚蹬部件整体式脚蹬、组合式脚蹬链条部件普通链条、薄型链条飞轮部件单级K轮、多级飞轮前轮部件前轴：普通前轴、长闸前
9、轴、快卸前轴轮胎轮串队软边、直边、勾边、管形轮胎和轮辎I辐条、条母、衬带后轮部件后轴；普通后轴、涨闸后轴、抱闸后轴、脚闸后轴、内变速后轴、飞轮后轴、快留后轴轮胎轮串队软边、直边、勾边、管形轮胎和轮辎I辐条、条母、衬带、调链螺钉前闸部件普通闸、钳形闸、前触闸、涨闸、悬臂闸后闸部件普通闸、钳形闸、涨闸、抱闸、脚闸、悬臂闸、盘闸车铃部件大车铃、小车铃、转铃链罩部件半链罩、全链罩反射器部件前反射器，后反射器、侧反射器、脚蹬反射器4. 2.2附属部件附属部件有前泥板部件、后泥板部件、保险叉部件、衣架部件、支架部件、照明部件、车锁部件、气筒部件。各附属部件的主要形式如表2所示:表2各附属部件的主要形式部件
10、名称主要形式前泥板部件短泥板、长泥板后泥板部件保险叉部件直式保险叉、弯式保险叉衣架部件前衣架、后衣架、侧衣架、置物篮支架部件单支架（侧支架、中支架、后支架）、双支架照明部件前灯、后灯车锁部件蟹钳形锁、条形锁气筒部件手动气筒、脚踏气筒维修工具、各种仪表。5技术要求5. 1总则1.1.1 自行车各零部件在组装前应符合各自的国家标准或行业标准的要求。1.1.2 凡经油漆、电镀等表面装饰处理的零部件表面均不得有明显的损伤。1.1.3 自行车应按其型号要求组装，不得错装和漏装。1.1.4 自行车各紧固件应紧固。各转动部件应运转灵活，1.1.5 组装后的自行车应符合GB3565的相关要求。1.1.6 组装
11、后的自行车应附有出厂合格证，其内容包括生产厂名、装配日期、装配员工号和检验员工号。1.1.7 组装后的自行车应附有说明书，其内容包括使用、保养说明、质量保证说明和特约维修点。5.2 前叉前叉应回转灵活且无松动。5.3 车把5.3.1把立管插入前叉立管的深度应在最小插入深度标记位置以上，但车把在回转时闸把不得与车架上管相碰擦。5.3.2把心丝杆把接头螺钉的紧固扭矩不小于18Nrno5.3.3把横管应与前轮的中心面保持垂直，不得有明显的偏斜。5. 3.4把套、把盖应装配到位。5.4 鞍座5. 4.1管插入车架立管的深度应在最小插入深度标记位置以上。6. 4.2鞍座位置应装正，不得有明显的偏斜。7.
12、 4.3座夹紧螺栓、车架后接头螺钉的紧固扭矩不小于18Nmo5.5 中轴5.5.1中轴锁母（中轴碗锁母）的紧固扭矩不小于30Nmo5. 5.2AC型中轴的轴碗应平整地压入车架接头中，B型中轴右中轴碗应旋紧到底，中轴锁母，（中轴碗锁母）旋紧后，中轴应回转灵活且无松动。5.6 曲柄两曲柄销的安装方向应相反，中轴棍两端面应与曲柄外侧面装平。5.7 脚蹬脚蹬应和曲柄紧固，不得松动。5.8 变速装置5.8.1外变速装置安装后，在变速范围内，应变挡正确，灵活，不得有卡顿现象。5. 8.2内变速安装后，其变速位置应清晰，中间不得有空档。5.9 链条和链罩5.10 1链条应松紧适度，转动灵活。5.9.2 链条
13、弹簧片应装在外侧，开口端应与链条运动方向相反。5.9.3 链罩应定位良好，不得有松动，不得与链条轮曲柄相碰擦5.10辐条5.10.1 气门嘴孔应于两辐条之间。5.10.2 辐条应均匀张紧，辐条螺纹头部不得突出于条母外。5.11 轮辆5.11.1 装轮缘闸的轮辆，其径向、端面圆跳动量不大于2mm。不装轮缘闸的轮辆，其径向、端面圆跳动量不大于4mm。5.11.2 轮辆的中心面应位于前后轴两安装平面的正中央，两相对位置偏差不大于2mm。注：1）普通轴指两轴档的外端面，若有锁紧螺母的轴档，指两锁紧螺母的外端面；多级飞轮后轴上装有套简者指轴档和套筒的外端面。5.12 轮胎轮胎按标准气压充气，自行车轮胎的
14、充气范围通常在305OPSl（磅力/平方英寸）之间，内外胎不得有明显扭曲折现象。气门嘴不得偏斜。5.13 车轮5.13.1 前后轮与前叉、车架平。立边两边间隙的相对偏差，装轮缘闸的车轮不大于3mm,不装轮缘闸的车轮不大于6mm。5.13.2 前、后轮中心面相对偏差不大于7mm。5.13.3前轮的紧固扭矩不小于18Nm,后轮的紧固扭矩不小于30N-m。5.13.4前、后轮应回转灵活且无松动。5. 14闸把5.1.1 前闸把应安装在车把右侧，后闸把安装在车把的左侧。5.1.2 闸把应操纵灵活并能借助闸管迅速复位。5.15 车闸5.15.1 普通闸和钳形闸左右闸皮应与轮辆受闸部分平行，高低一致。闸皮与轮辆的间隙不大于3mmo制动时闸皮除了轮例外不得与其他任何部件相碰，两侧闸皮能同时与轮辆接触，松闸后能借助闸簧弹力使闸皮迅速复位。5.15.2 涨闸和抱闸涨闸和抱闸的闸皮间隙应调节适宜，能达到制动目的，松闸后能迅速复位。5.16 泥板泥板不得有明显的扭曲。5.17 车铃车铃应保证使用方便灵活。5.18 18衣架和支架5.18.1 衣架应与车轮左右对称，无明显的偏斜。5.18.2 双支架应与车轮左右对称，无明显的偏斜，支起成车后
