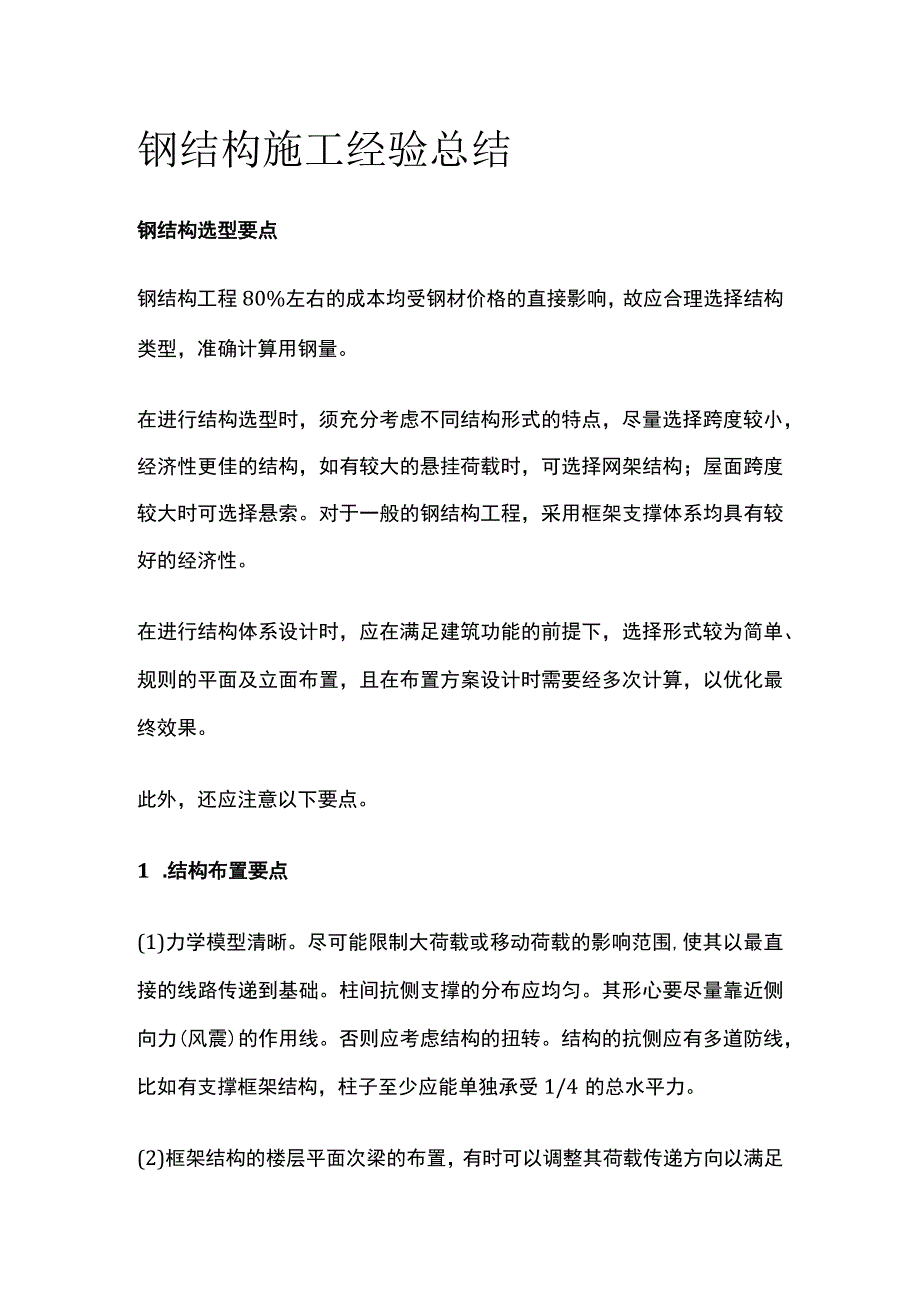

1、钢结构施工经验总结钢结构选型要点钢结构工程80%左右的成本均受钢材价格的直接影响，故应合理选择结构类型，准确计算用钢量。在进行结构选型时，须充分考虑不同结构形式的特点，尽量选择跨度较小，经济性更佳的结构，如有较大的悬挂荷载时，可选择网架结构；屋面跨度较大时可选择悬索。对于一般的钢结构工程，采用框架支撑体系均具有较好的经济性。在进行结构体系设计时，应在满足建筑功能的前提下，选择形式较为简单、规则的平面及立面布置，且在布置方案设计时需要经多次计算，以优化最终效果。此外，还应注意以下要点。1 .结构布置要点(1)力学模型清晰。尽可能限制大荷载或移动荷载的影响范围,使其以最直接的线路传递到基础。柱间抗

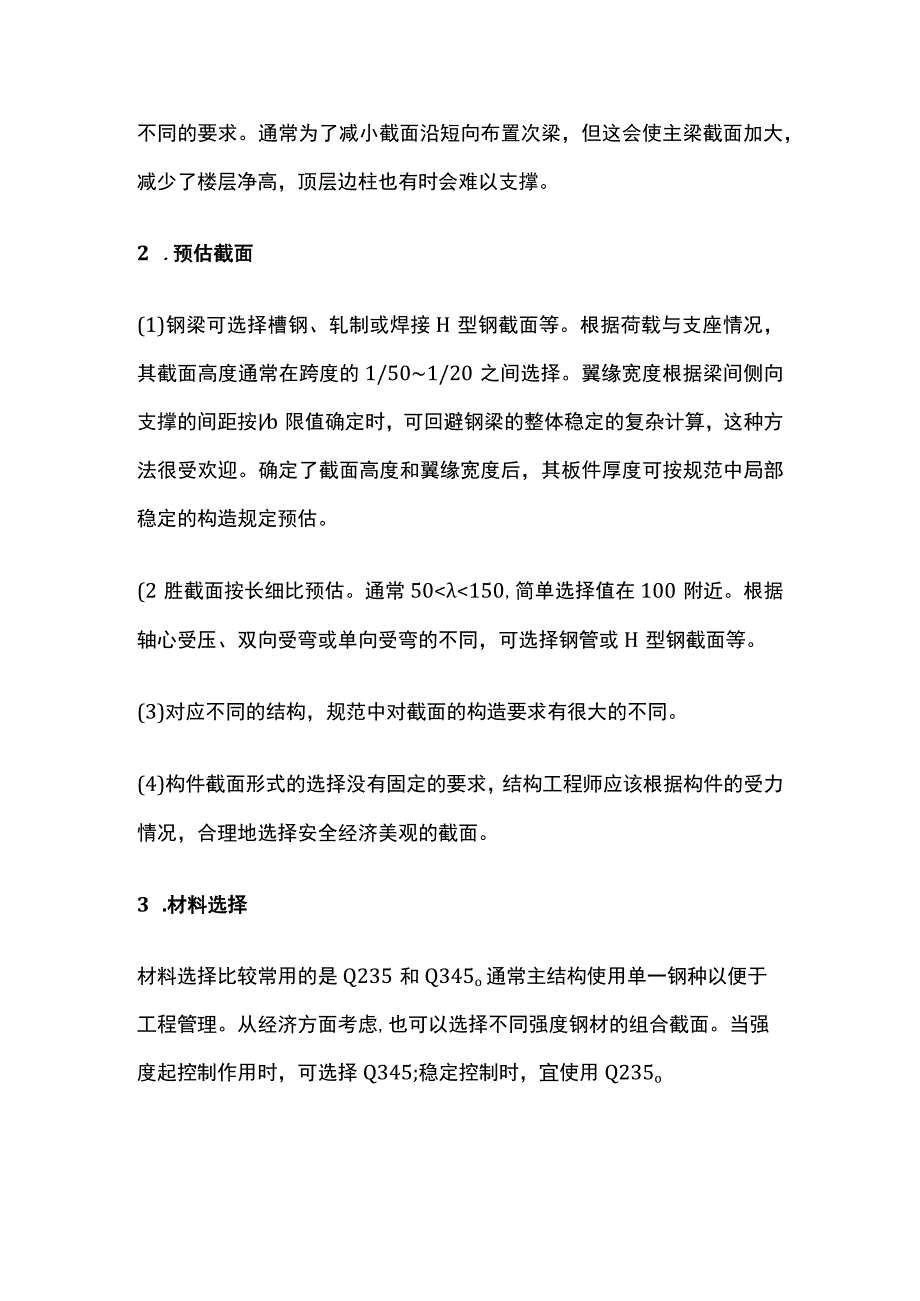

2、侧支撑的分布应均匀。其形心要尽量靠近侧向力(风震)的作用线。否则应考虑结构的扭转。结构的抗侧应有多道防线，比如有支撑框架结构，柱子至少应能单独承受1/4的总水平力。(2)框架结构的楼层平面次梁的布置，有时可以调整其荷载传递方向以满足不同的要求。通常为了减小截面沿短向布置次梁，但这会使主梁截面加大，减少了楼层净高，顶层边柱也有时会难以支撑。2 .预估截面(1)钢梁可选择槽钢、轧制或焊接H型钢截面等。根据荷载与支座情况，其截面高度通常在跨度的1/501/20之间选择。翼缘宽度根据梁间侧向支撑的间距按b限值确定时，可回避钢梁的整体稳定的复杂计算，这种方法很受欢迎。确定了截面高度和翼缘宽度后，其板件厚

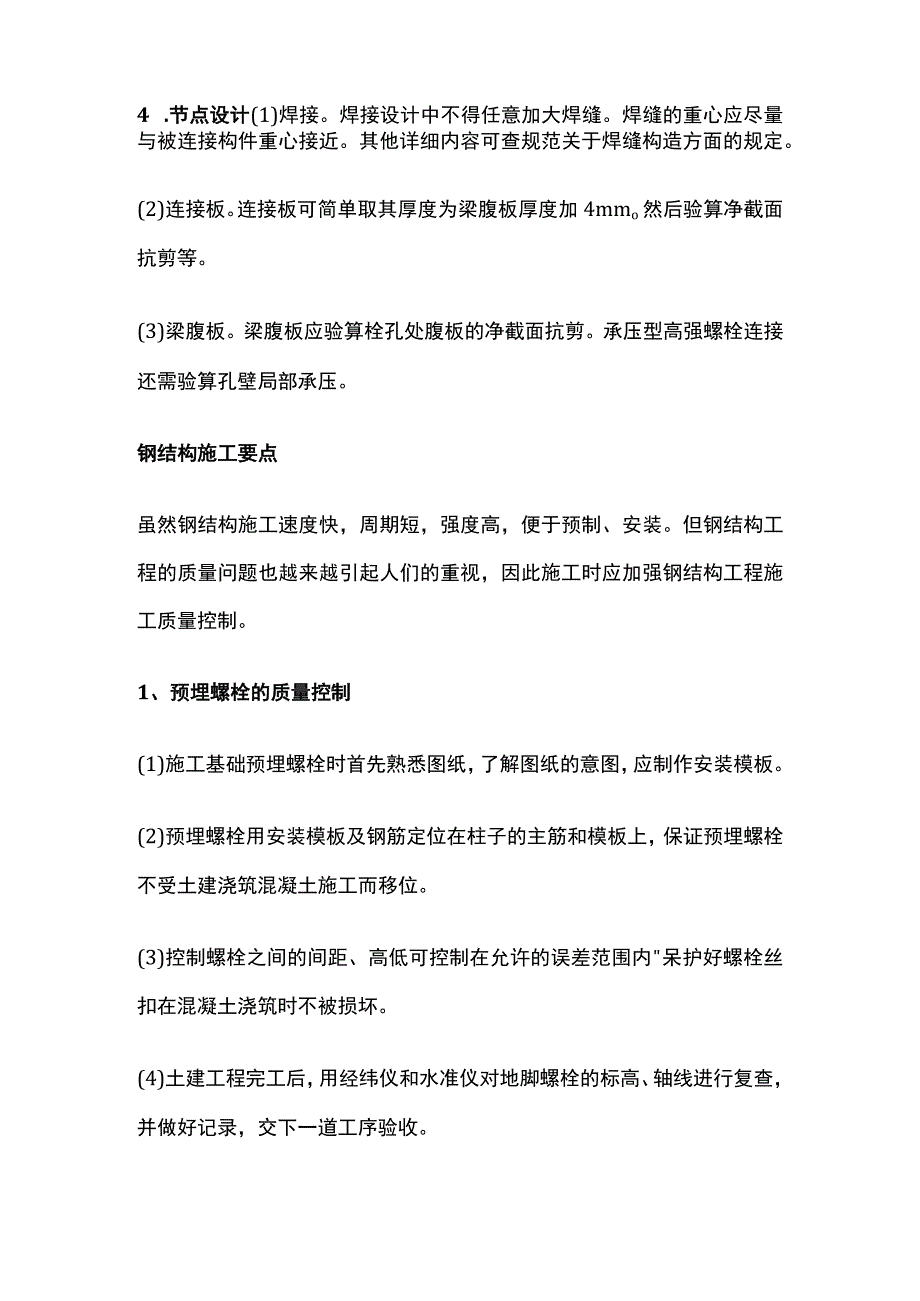

3、度可按规范中局部稳定的构造规定预估。(2胜截面按长细比预估。通常50150,简单选择值在100附近。根据轴心受压、双向受弯或单向受弯的不同，可选择钢管或H型钢截面等。(3)对应不同的结构，规范中对截面的构造要求有很大的不同。(4)构件截面形式的选择没有固定的要求，结构工程师应该根据构件的受力情况，合理地选择安全经济美观的截面。3 .材料选择材料选择比较常用的是Q235和Q345o通常主结构使用单一钢种以便于工程管理。从经济方面考虑,也可以选择不同强度钢材的组合截面。当强度起控制作用时，可选择Q345;稳定控制时，宜使用Q235o4 .节点设计(1)焊接。焊接设计中不得任意加大焊缝。焊缝的重心应
4、尽量与被连接构件重心接近。其他详细内容可查规范关于焊缝构造方面的规定。(2)连接板。连接板可简单取其厚度为梁腹板厚度加4mmo然后验算净截面抗剪等。(3)梁腹板。梁腹板应验算栓孔处腹板的净截面抗剪。承压型高强螺栓连接还需验算孔壁局部承压。钢结构施工要点虽然钢结构施工速度快，周期短，强度高，便于预制、安装。但钢结构工程的质量问题也越来越引起人们的重视，因此施工时应加强钢结构工程施工质量控制。1、预埋螺栓的质量控制(1)施工基础预埋螺栓时首先熟悉图纸，了解图纸的意图，应制作安装模板。(2)预埋螺栓用安装模板及钢筋定位在柱子的主筋和模板上，保证预埋螺栓不受土建浇筑混凝土施工而移位。(3)控制螺栓之间
5、的间距、高低可控制在允许的误差范围内呆护好螺栓丝扣在混凝土浇筑时不被损坏。(4)土建工程完工后，用经纬仪和水准仪对地脚螺栓的标高、轴线进行复查，并做好记录，交下一道工序验收。2 .构件制作质量控制钢结构工程的施工通常要经过工厂制作和现场安装两个阶段。钢结构一般制作工艺流程分为：放样一下料一拼板T切割一组立一埋弧焊接一钻孔一组装一矫正成型一即工零配件下料一制作组装一焊接和焊接检验一防锈处理、涂装、编号一构件验收出厂。在钢结构制作中，应根据钢结构制作工艺流程，抓住关键工序进行质量控制，如控制关键零件的加工，主要构件的工艺、措施，所采用的加工设备、工艺装备等。3 .焊接工程质量控制(1)钢结构施焊前
6、，对焊条的合格证要进行检查，按说明书要求使用，焊工必须持证上岗证。(2)焊缝表面不得有裂纹、焊瘤，一、二级焊缝不得有气孔、夹渣、弧坑裂纹，一级焊缝不得有咬边、未满焊等缺陷，一、二级焊缝按要求进行无损检测，在规定的焊缝及部位要检查焊工的钢印。(3)不合格的焊缝不得擅自处理，定出修改工艺后再处理，同一部位的焊缝返修次数不宜超过2次。4、构件安装质量控制(1)钢结构安装前，应对构件的质量进行检查，构件的永久变形和缺陷超出允许值时，应进行处理。(2)钢柱安装要检查柱底板下的垫铁是否垫实、垫平，防止柱底板下地脚螺栓失稳。(3)控制柱是否垂直和有无位移，安装工程中，在结构尚未形成稳定体系前，应采取临时支护
7、措施。(4)当钢结构安装形成空间固定单元，并进行验收合格后，要求施工单位及时将柱底板和基础顶面的空间用膨胀混凝土二次浇筑密实。(5)检查钢结构主体结构的垂直度和整体平面弯曲。5、紧固件连接质量控制(1)注意高强螺栓摩擦面的加工质量及安装前的保护，防止污染、锈蚀。并在安装前进行高强螺栓摩擦面的抗滑移系数试验、检查高强螺栓出厂证明、批号，对不同批号的高强螺栓定期抽做轴力试验。(2)高强螺栓安装要求自由穿入，不得敲打和扩孔。因此在钢结构制作时应准备一定的胎架模具以控制其变形，并在构件运输时采取切实可行的固定措施以保证其尺寸稳定性。(3)钢结构安装过程中板叠接触面应平整，接触面必须大于75%,边缘缝隙
8、不得大于0.8mm。对高强螺栓安装工艺、包括操作顺序、安装方法、紧固顺序、初拧、终拧进行严格控制检查，拧螺栓的扭力扳手应进行标定等。终拧完毕应逐个检查,对欠拧、超拧的应进行补拧或更换。6、除锈及涂装工程(1)施工人员要根据图纸要求以及除锈等级采用不同除锈方法。(2)涂刷工程质量的控制应做到在钢结构涂刷前，涂刷的构件表面不得有焊渣、油污、水和毛刺等异物，涂刷遍数和厚度应符合设计要求。(3)对涂装材料必须有合格证，防火涂料涂装工程必须由消防部门批准的施工单位施工。此外，还应注意以下要点。1.如果有天沟，系杆不能设计到紧贴着柱顶的部位，否则将可能导致无法安装落水管。另外天沟落水管和系杆以及柱间支撑的
9、位置一定要考虑好，否则会碰到系杆或柱间支撑。2、水平支撑上花篮螺栓位置的布置要合理，不要过于偏离主梁，应该考虑方便安装为主。否则工人在安装时必须探出身子来拧紧花篮螺栓或者用爬梯上去，火灾檄条安装结束后爬上柳条拧紧花篮螺栓，非常不安全。另外也要考虑一下隅撑的布置位置，不得在布置水平支撑时与隅撑打架。3、不要片面地在檀条的拉条孔上考虑受拉边、受压边等因素，打出上下边距不等的孔眼，因为安装时是很容易装反的，结果反而不利。4、门窗等的包角板不能一概而论，因为在施工中无法保证板件位于压型板的波峰还是波谷。5、做大型工程时，深化图编号一定要考虑到生产、发货、安装的便捷。6、对甲方提供的荷载等数据一定要了解
10、其真正的意思，合作各方各司其职。做好前期工作，为后续工作的开展做好准备。7、高强螺栓的位置要合理，要考虑扭断器及扭矩扳手的施工空间，不要在安装时，因为空间太小，扭断器及扭矩扳手无法就位等，导致高强螺栓梅花头无法拧断或高强螺栓无法拧紧。8、高强螺栓连接板如果有可能，尽量采用上下对称的螺栓布置方法。9、轻钢结构如果有维护砖墙，一定要提前与建设单位及土建施工单位对接好。10、地脚螺栓一般都是土建单位埋，钢结构厂家出图，在施工前一定要特别注意，最好有交底的文字依据。IL抗风柱与钢梁的连接尽量采用弹簧板连接，因为中间跨的梁安装后下挠比较大，山墙的梁若用螺栓与抗风柱连接，会造成屋面不平。12、屋面檀条布置
11、图和钢梁的详图要认真核对，常有发现屋面檀条布置图与钢梁详图的檀条数量不合。13、节点板无加劲肋，有的是设计者也没设计，导致后续焊时，节点板变形。14、梁柱做系杆连接板时，没有将孔适当外伸，有的地方因为系杆上的连接板太长，导致空间太小，系杆过长放不进去。有些次梁结构经常有此情况。15、做条形窗时檀托板加劲肋朝向窗口方向，所以条形窗走到这个肋板时，就走不过去。另外在有条形窗的柳条安装时尽量采用沉头螺钉。16、门口上层条形窗与门口上框太近，没有雨篷的位置。17、窗框上下相邻檀距间的拉条没布置好，拉条端头与窗框发生冲突。18、钢板和高强度螺栓的种类尽量少，要考虑材料试验费用。19、檀条的连接板尽量不要设计成正方形，车间容易颠倒装配。20、内天沟不做保温层，室内形成一道冷桥，产生滴水和结露等现象。应在天沟下涂刷防结露漆，或者喷涂聚氨酯保温层，也可做其他保温处理。21、屋面板采用夹芯平板，那么估计半年内（如果跨度稍大）就要漏水。检查屋面板外层板有几道断痕，因为没有考虑其在太阳底下反复的热胀冷缩。
