1、附录A装配式斜支撑节点钢框架结构安装允许偏差附表A.1结构安装的允许偏差项目允许偏差（mm）图例检验数量及方法底层柱定位轴线3.0Qgcoft-Fi11第检验数量：按柱堪数抽包10%.检验方法：采用经纬仪、全站仪和钢尺实测。预埋件中心偏差3.0检验数量I按柱基数抽查10%，检改方法：采用钢尺实测.同层柱柱底标高2.0Ir久工恐劣-C.检验数=|按柱基数抽查10%.检验方法I采用全站仪和水准仪实测。单根梁的平面弯曲LZI(XX),且n10.0厂.1检验里面全部检查，对每个所检查的立面，除两列角柱外，尚应至少选取列中间柱。检改方法：垂直度采用激光经纬仪、全站仪测SS：平面弯曲可按产生的允许偏差累计

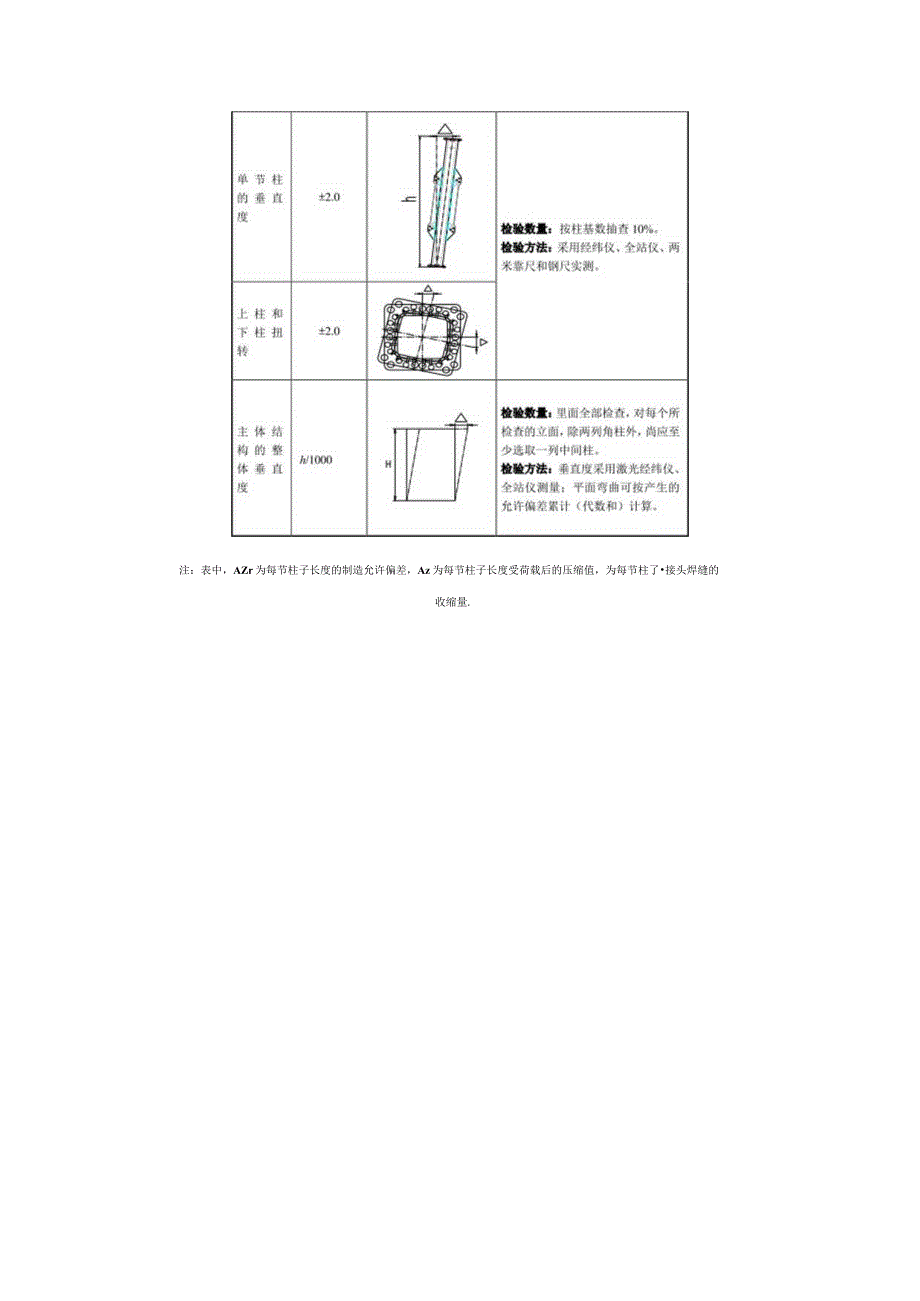

2、（代数和）计算。建筑物总r度按相对标高安装g(+zh)L卜检验数量：按柱基数抽查10%.检验方法：采用激光经纬仪、全站仪和水准仪实测。按设计标高安装加1000.且30.0;-I000,且-30.0附表A.2其他部位安装的允许偏差项目允许偏差mm）图例检验数量及方法建筑物定位轴线5.0检验数量：立面全部检查，对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱。检验方法：垂直度采用激光经纬仪、全站仪测量：平面弯曲可按产生的允许偏差累计（代数和）计算。注：表中，AZr为每节柱子长度的制造允许偏差，Az为每节柱子长度受荷载后的压缩值，为每节柱了接头焊缝的收缩量.附录B泡沫陶瓷墙板8.1 泡沫陶瓷板外形示意泡沫陶瓷板的外形示意见图B.lo图B.1泡沫陶瓷板外形示意8.2 泡沫陶瓷板典型断面和配筋示意外墙板和隔墙板断面和配筋示意见图B.2。图B.2外墙板和隔墙板断面和配筋示意8.3 泡沫陶瓷外墙板系1一一网架侧网片；2一一波浪形镀锌腹丝;3-泡沫陶竟夹芯板;4一-水泥砂浆抹面层图B.3.I钢丝网泡沫陶瓷夹芯复合板板边图B.3.2增强水泥泡沫陶瓷夹芯复合板图B.3.3彩色钢板泡沫陶瓷夹芯复合板
