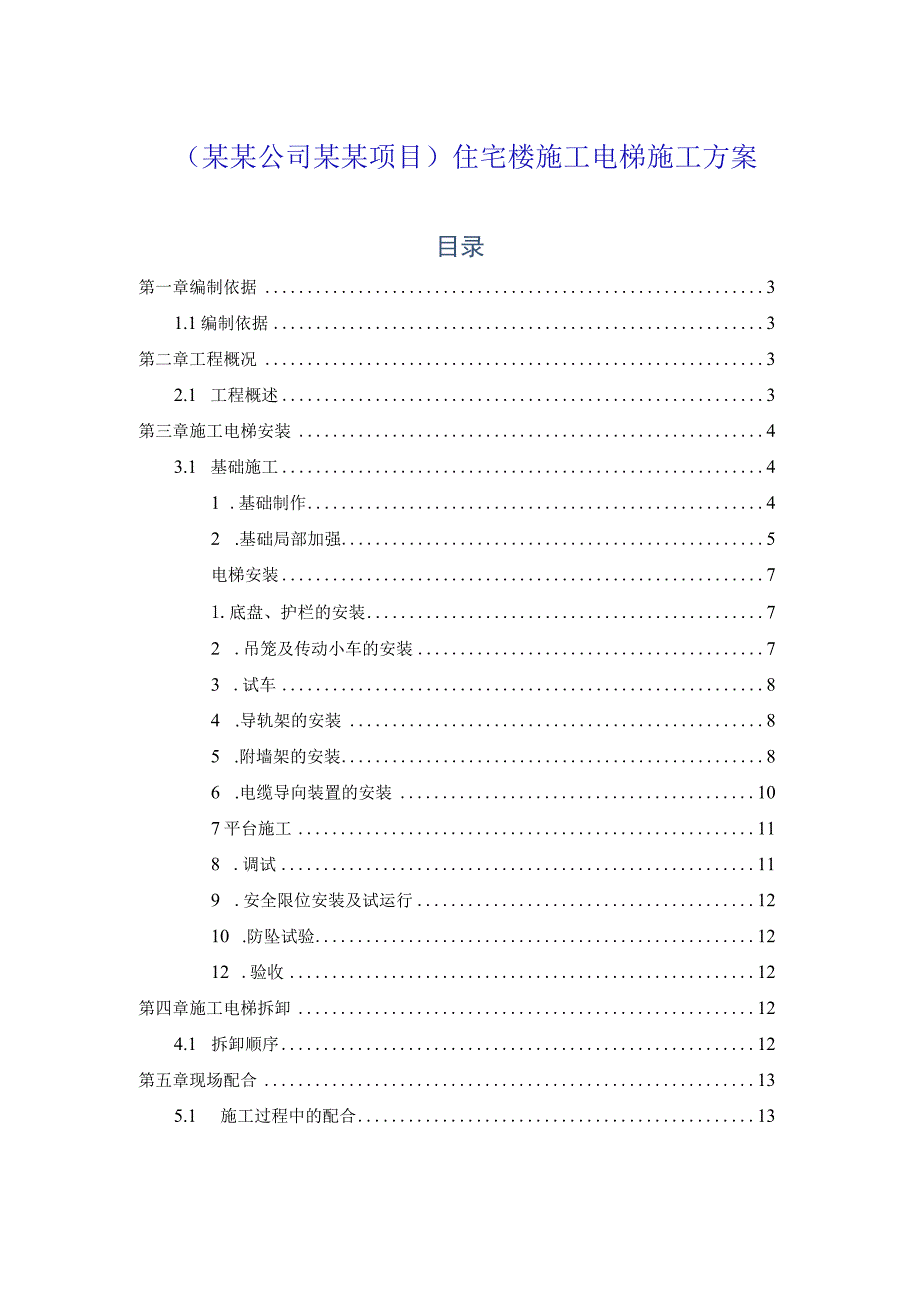

(某某公司某某项目)住宅楼施工电梯施工方案.docx_第1页
第1页 / 共20页

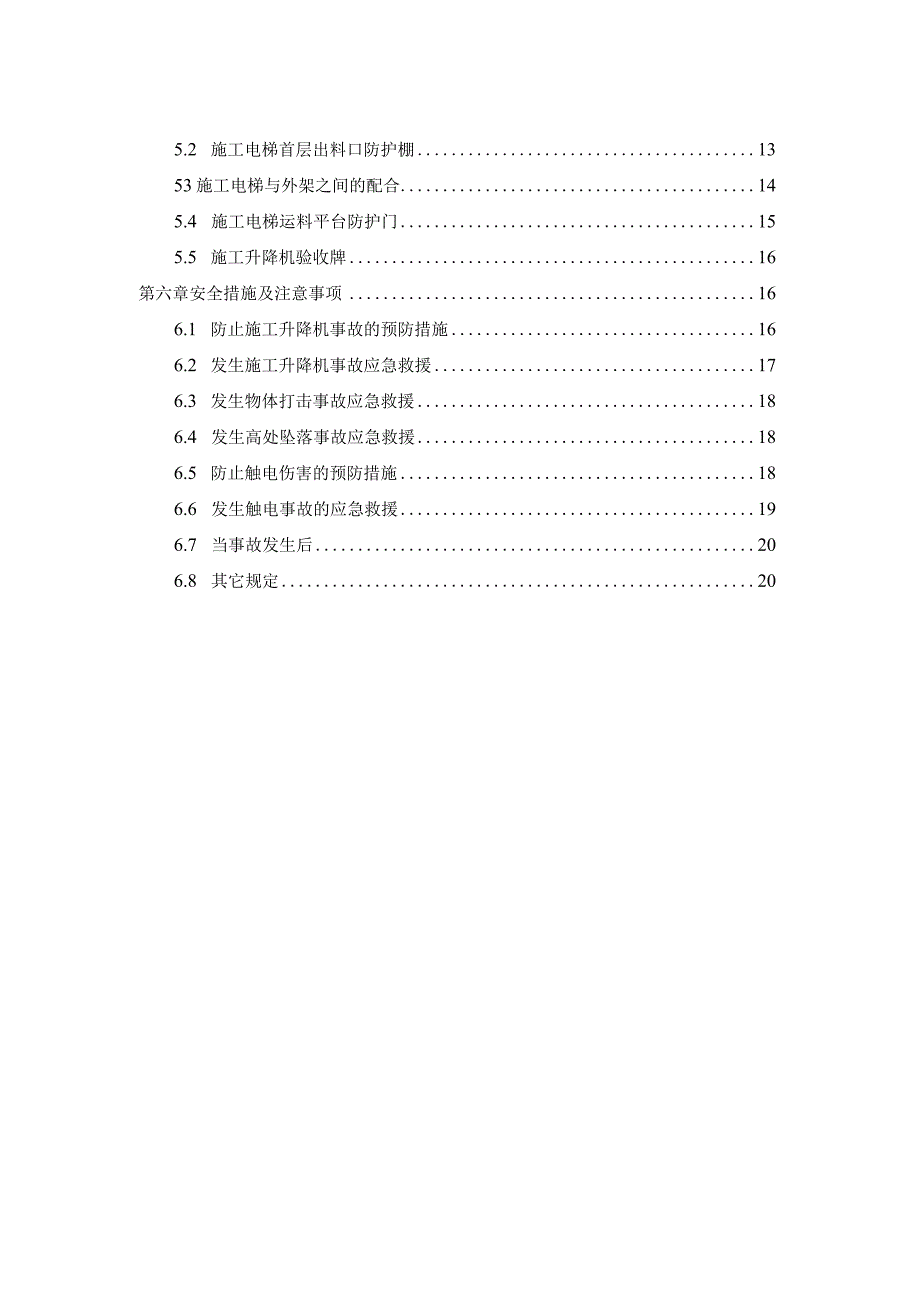

(某某公司某某项目)住宅楼施工电梯施工方案.docx_第2页
第2页 / 共20页

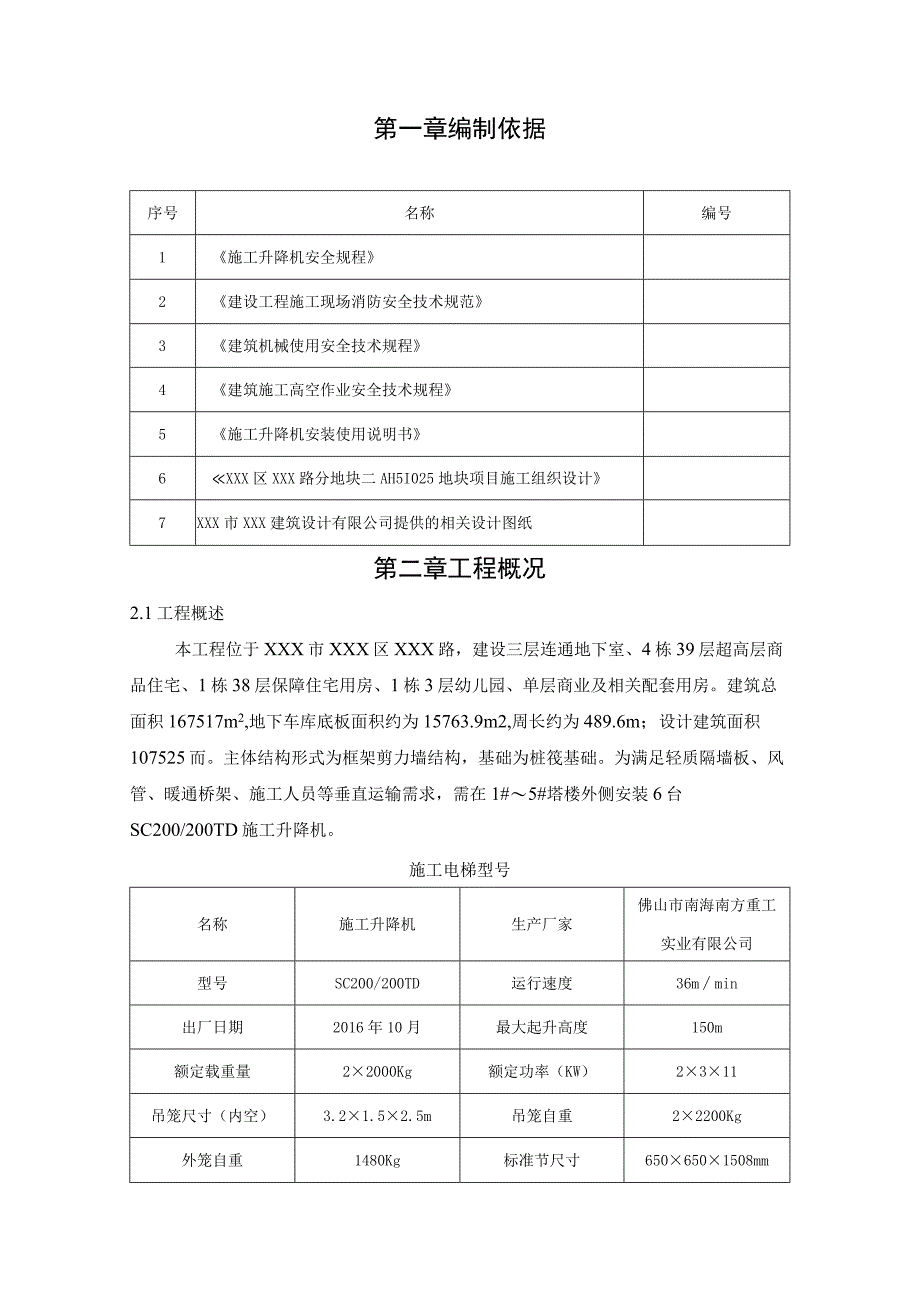

(某某公司某某项目)住宅楼施工电梯施工方案.docx_第3页
第3页 / 共20页
(某某公司某某项目)住宅楼施工电梯施工方案.docx_第4页
第4页 / 共20页
(某某公司某某项目)住宅楼施工电梯施工方案.docx_第5页
第5页 / 共20页
(某某公司某某项目)住宅楼施工电梯施工方案.docx_第6页
第6页 / 共20页
(某某公司某某项目)住宅楼施工电梯施工方案.docx_第7页
第7页 / 共20页
(某某公司某某项目)住宅楼施工电梯施工方案.docx_第8页
第8页 / 共20页
(某某公司某某项目)住宅楼施工电梯施工方案.docx_第9页
第9页 / 共20页
(某某公司某某项目)住宅楼施工电梯施工方案.docx_第10页
第10页 / 共20页
亲,该文档总共20页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《(某某公司某某项目)住宅楼施工电梯施工方案.docx》由会员分享,可在线阅读,更多相关《(某某公司某某项目)住宅楼施工电梯施工方案.docx(20页珍藏版)》请在第壹文秘上搜索。

1、(某某公司某某项目)住宅楼施工电梯施工方案目录第一章编制依据31.1编制依据3第二章工程概况32.1 工程概述3第三章施工电梯安装43.1 基础施工41 .基础制作42 .基础局部加强5电梯安装71.底盘、护栏的安装72 .吊笼及传动小车的安装73 .试车84 .导轨架的安装85 .附墙架的安装86 .电缆导向装置的安装107平台施工118 .调试119 .安全限位安装及试运行1210 .防坠试验1212 .验收12第四章施工电梯拆卸124.1 拆卸顺序12第五章现场配合135.1 施工过程中的配合135.2 施工电梯首层出料口防护棚1353施工电梯与外架之间的配合145.4 施工电梯运料平台

2、防护门155.5 施工升降机验收牌16第六章安全措施及注意事项166.1 防止施工升降机事故的预防措施166.2 发生施工升降机事故应急救援176.3 发生物体打击事故应急救援186.4 发生高处坠落事故应急救援186.5 防止触电伤害的预防措施186.6 发生触电事故的应急救援196.7 当事故发生后206.8 其它规定20第一章编制依据序号名称编号1施工升降机安全规程2建设工程施工现场消防安全技术规范3建筑机械使用安全技术规程4建筑施工高空作业安全技术规程5施工升降机安装使用说明书6XXX区XXX路分地块二AH5I025地块项目施工组织设计7XXX市XXX建筑设计有限公司提供的相关设计图纸

3、第二章工程概况2.1工程概述本工程位于XXX市XXX区XXX路,建设三层连通地下室、4栋39层超高层商品住宅、1栋38层保障住宅用房、1栋3层幼儿园、单层商业及相关配套用房。建筑总面积167517m2,地下车库底板面积约为15763.9m2,周长约为489.6m;设计建筑面积107525而。主体结构形式为框架剪力墙结构,基础为桩筏基础。为满足轻质隔墙板、风管、暖通桥架、施工人员等垂直运输需求,需在1#5#塔楼外侧安装6台SC200/200TD施工升降机。施工电梯型号名称施工升降机生产厂家佛山市南海南方重工实业有限公司型号SC200/200TD运行速度36mmin出厂日期2016年10月最大起升

4、高度150m额定载重量22000Kg额定功率(KW)2311吊笼尺寸(内空)3.21.52.5m吊笼自重22200Kg外笼自重1480Kg标准节尺寸6506501508mm标准节用量80节电缆导向装置电缆小车标准节/每节自重4.5:150Kg防坠安全器型号SJ40-l.2附墙架类型II型附墙间距9m导轨架与建筑物距离2.9-3.6m总自重约15880Kg基础地面承载20.15MPa预计安装高度120米1#5#楼施工升降梯安装参数楼号型号安装高度(米)数量(台)备注1#SC200/200TD12512#SC200/200TD12513#SC200/200TD12514#SC200/200TD12

5、515#SC200/200TD1182第三章施工电梯安装3.1基础施工1.基础制作(1)根据SC型施工升降机吊笼规格及II型附墙安装要求,按“使用说明书“并结合工地实际情况,选择升降机的安装位置,按相应技术要设计制作升降机基础,要求基础平台能承受总自重2陪以上的静压力,并应有排水设施,预埋件由施工电梯安装单位在施工时预埋,施工前应通知分包单位材料提前进场,以保证正常施工。升降机的基础必须符合当地的安全法规。基础所承受的载荷不得小于Po基础周围必须有良好的排水措施。总自重G计算:G=吊笼重量+外笼重量+导轨架总重量+载重重量(Kg)基础承载P计算:(考虑动载、自重误差及风载对基础的影响,取系数n

6、=2)P=Gn(Kg)=G0.02kN附墙架等其它配件重量忽略不计。总自重G=22200+1480+15080+22000=21880KgP=G0.02kN=218800.02kN=438kN按能承受最大压力438kN制作的基础,则符合该升降机的使用要求。(2)确定基础中心点与附着墙面的距离为3.4米,厚度为350mm,具体定位及做法详附图。(3)基础的技术要求:基础承受的载荷能力应大于PoP=(吊笼重+外笼重+导轨架总重+载重)0.02kNo混凝土基础板下面的承载力应大于0.15Mpao双层钢筋网:C12200基础座或基础预埋件应全部埋入混凝土基础板内。基础周围须考虑排水措施。基础向四周1%

7、找坡排水。基础埋件由厂家负责埋置安装。基础的具体平面布置详附图。2 .基础局部加强考虑到电梯基础在地下室顶板上,为确保地下室顶板承载能力,对电梯位置顶板进行加强处理,在电梯基础居中600600mm范围内设置C20100钢筋,双层双向布置。3 .钢管支撑为确保施工电梯的安装和运行不对地下室顶板结构产生影响,施工电梯安装前需在地下室B2层以及Bl层施工电梯安装对应位置搭设满堂钢管脚手架支撑体系,对地下室顶板、负一层板及负二层顶板进行回顶,将施工电梯产生的荷载传递至基础,以确保安全。考虑设置中48,壁厚3.0钢管立杆支撑,立杆底部设置底座,支撑的面积为7mX5m(基础面积6mX4m)立杆间距为0.9

8、mX0.9m,立杆下铺设5OX100通长木方,从板上300mm设置纵横向扫地杆,步距1.2m,立杆上部设置顶托,架设100xlOOmm木木彷,为加强整体刚度,在四面设置剪刀撑以及在每道水平拉杆处设置水平剪刀撑。、OOOOOOOOO、OOOOOOOOO奈、OOOOOOOOOS、OOOOOOOOOLL口、OOOOOOOOO豪、OOOOOOOOO、。,900.900.900.900.900.900.颊.900,7200.立杆平面布置图板3.2电梯安装本项目1#楼、2#楼采用悬挑式脚手架,施工电梯距结构边缘为1400mm。3楼、4楼、5#楼采用铝合金模板与爬架施工,待爬架爬升后,施工电梯安装使用,所以

9、是个电梯距结构边缘距离为100mm0L底盘、护栏的安装首先将底盘安装到位,将地脚螺栓穿过底盘孔,与基础预留孔联接,并用标准节底节对接管口的水平度,并塞实底盘下空隙,拧紧地脚螺栓(注意此连接螺栓的防锈处理,如加入黄油)。将侧围栏与底盘相连接,依次连接好后围栏、边围栏,然后装好电源柜门框,并且拧紧安全围栏螺栓。用汽车吊装外笼门(注意因吊点不正确导致外笼门变形),与汽车吊指挥协调好注意事项。固定所有外笼螺栓,安装好外笼对重滑道,调整整套外笼水平。把电缆小车分左、右安装于底节内并加2个标准节。安装好外笼门支撑并调整好适合吊放吊笼尺寸。安装好缓冲弹簧底座,并加入缓冲弹簧。2.吊笼及传动小车的安装准备好汽

10、车吊,4人配合,注意吊笼吊点平衡锁扣锁好,适合吊装环境,指挥汽车吊平缓起吊。吊塔平缓摆至外笼上部(离基础面约5米高度)平缓下放并缓慢套入标准节内。吊笼套入标准节时注意吊笼下放过程中各方位位置,使其安全平稳放在缓冲弹簧内。如此方法把另一吊笼套入标准节内,同时安装固定好笼顶安全围栏。准备传动小车连接销及相关工具,检查传动电机末端刹车装置是否放松。检查传动小车按编号区别左、右笼传动装置对号。用吊机平稳吊起传动小车(注意锁扣的方向与平衡),并缓慢套入标准节内。指挥吊机缓慢下放至与吊笼和传动小车相连的销孔,穿入连接销,并将联接销定位,以防从销孔中退出。用同样方法吊装好另一传动小车装置。松开传动电机制动装

11、置螺栓并检查是否有效,安装好电机防雨板。在地上连接标准节4节,用吊机吊装与主机上标准节对节。3.试车检查理顺连接线路,并按线号固定好连接螺栓(此时注意线号与线色)。检查工地进入此设备电源是否正常,用电安全装置是否合理、完善、安全。在确定符合通电试用条件下打开电源,试用各保护装置是否灵敏有效,同时确定进电源是否错相(根据错相保护器显视),如有错相现场先断开进电源总电源,并派专人看守,把进电源动力线对换一相序。检查吊笼顶部是否有悬挂物,零部件是否放置平稳,不得露出安全栏外,吊笼启动前再次全面检查,确保升降机运行通道无障碍,消除所有不安全隐患。吊笼启动试运行必须在笼顶操作。6)运行前,首先保证接地装

12、置与升降机金属结构联通,接地电阻4C04 .导轨架的安装施工升降机塔机可以吊装,先在地面将标准节每6节连为一体,然后用汽车吊吊至连接点对接安装。在逐节安装过程中,必须注意导轨架的垂直度控制在千分之一范围内,同时可以通过附墙斜撑组合调节并固定。5 .附墙架的安装根据工地建筑物情况,按所确定中心距与建筑物连接尺寸进行附墙架的安装连接。把施工升降机双笼开启到适合安装附墙架位置(10.5m范围内),按“II”型附墙架架设要求安装好附墙架。附墙座由施工电梯安装单位安装电梯时,在结构上钻孔安装。附墙架作用于建筑物上力F的计算F=(L60)(B2.05)kN型号LBII型2900-36001430例:B=1

13、430mm1.=2950mmF=(295060)(14302.05)=60kN附墙架与墙的连接如下图所示:Il空的墙架安装及电缆保护架(电缆小乍型)R的安装 7.53 10. m建筑物3105m总高度3 10.5m电缆保护架l*:r*l 4l:ii-F4l4M-rrF-L-e* mg W!-VT - H*- aJ 和a.(!Ii Ii-WeAi-H: : t 士二 *ir/4ibl!r0-4 仙:二tii!J;1可;.4.*4 -wQm H-附墙架最大间距105m自由端密度不得超过7.S米6 .电缆导向装置的安装当标准节安装至一定高度(此工地安装至约25米高度时),安装好中间挑线架并固定好螺栓。在吊笼上安装电缆托架,将动电缆线的一端接入吊笼接线端上并固定,将动电缆的另一端接入外笼电源箱。安装中间接线盒及静电缆,将静电缆的一端接入中间接线盒并将其固定在标准节上,每6米固定一次。取下外笼电源箱一端的动电缆,并将此端头与中间接线盒处的静电缆连接,并固定在挑线架上。将静电缆另一端接入外笼电源箱内。按每4节标准节安装电缆导向保护架。7平台施工为保证施工电梯及悬挑架安全,施工电梯处悬挑断开,施
