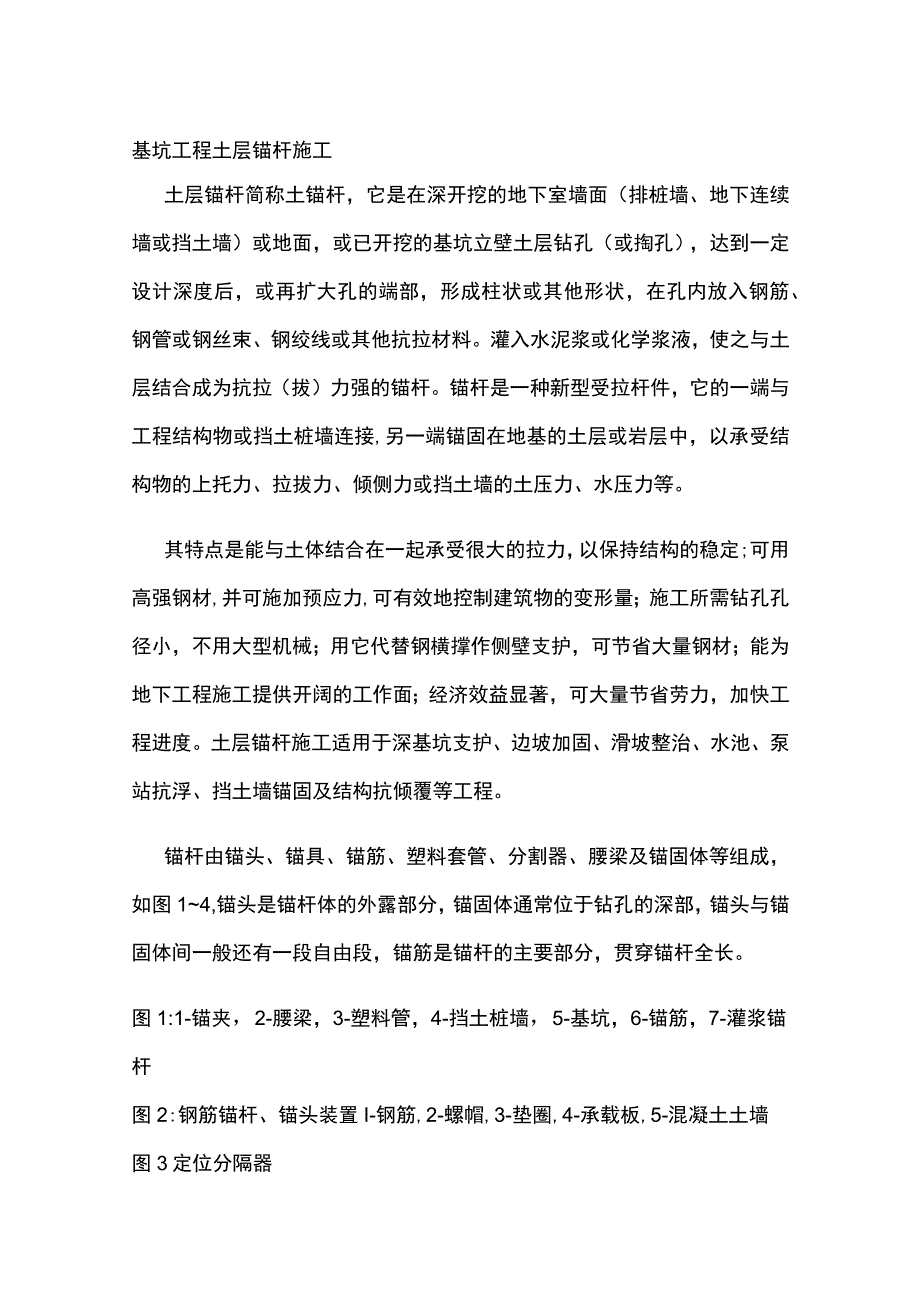

基坑工程 土层锚杆施工.docx_第1页
第1页 / 共18页

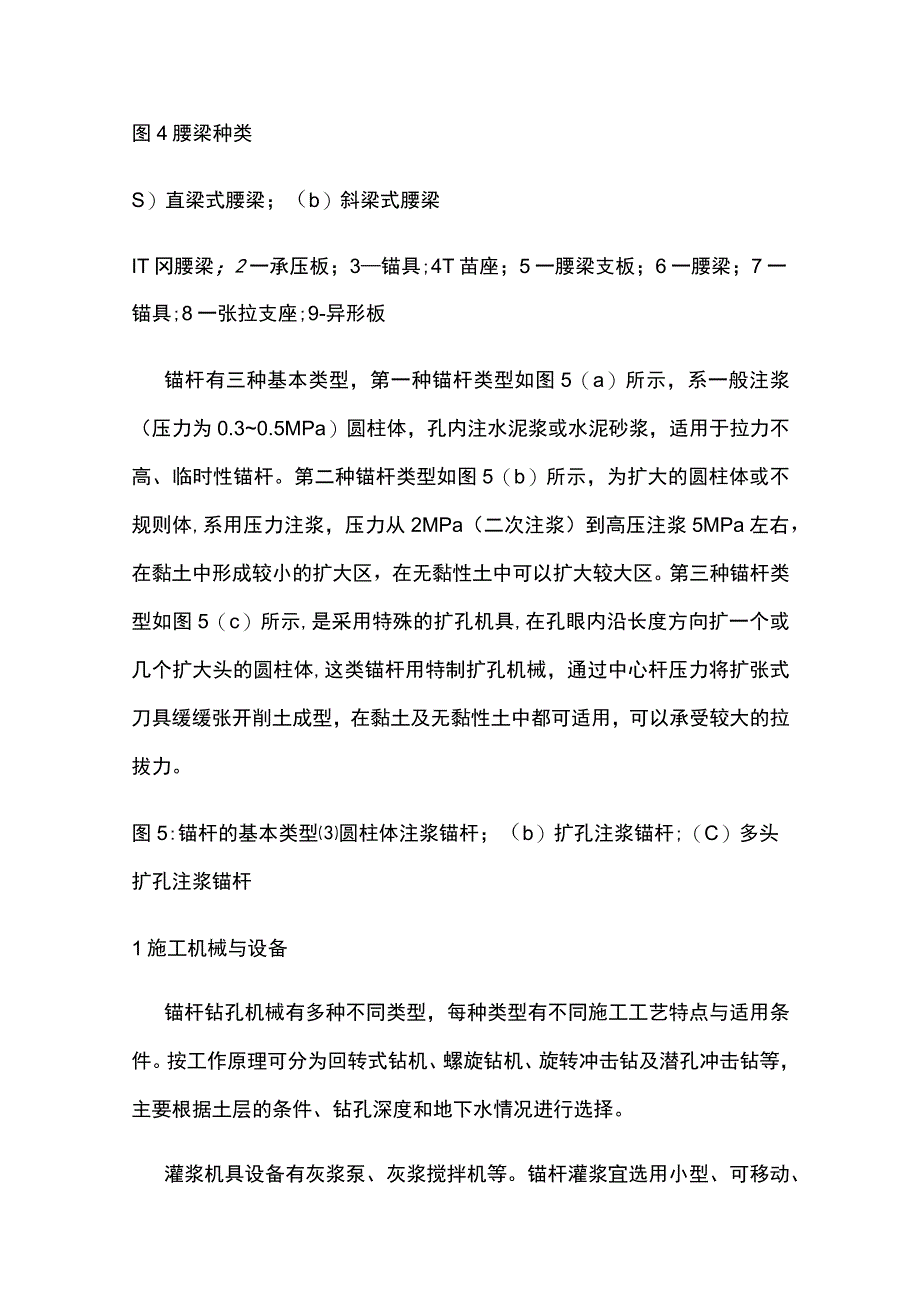

基坑工程 土层锚杆施工.docx_第2页
第2页 / 共18页

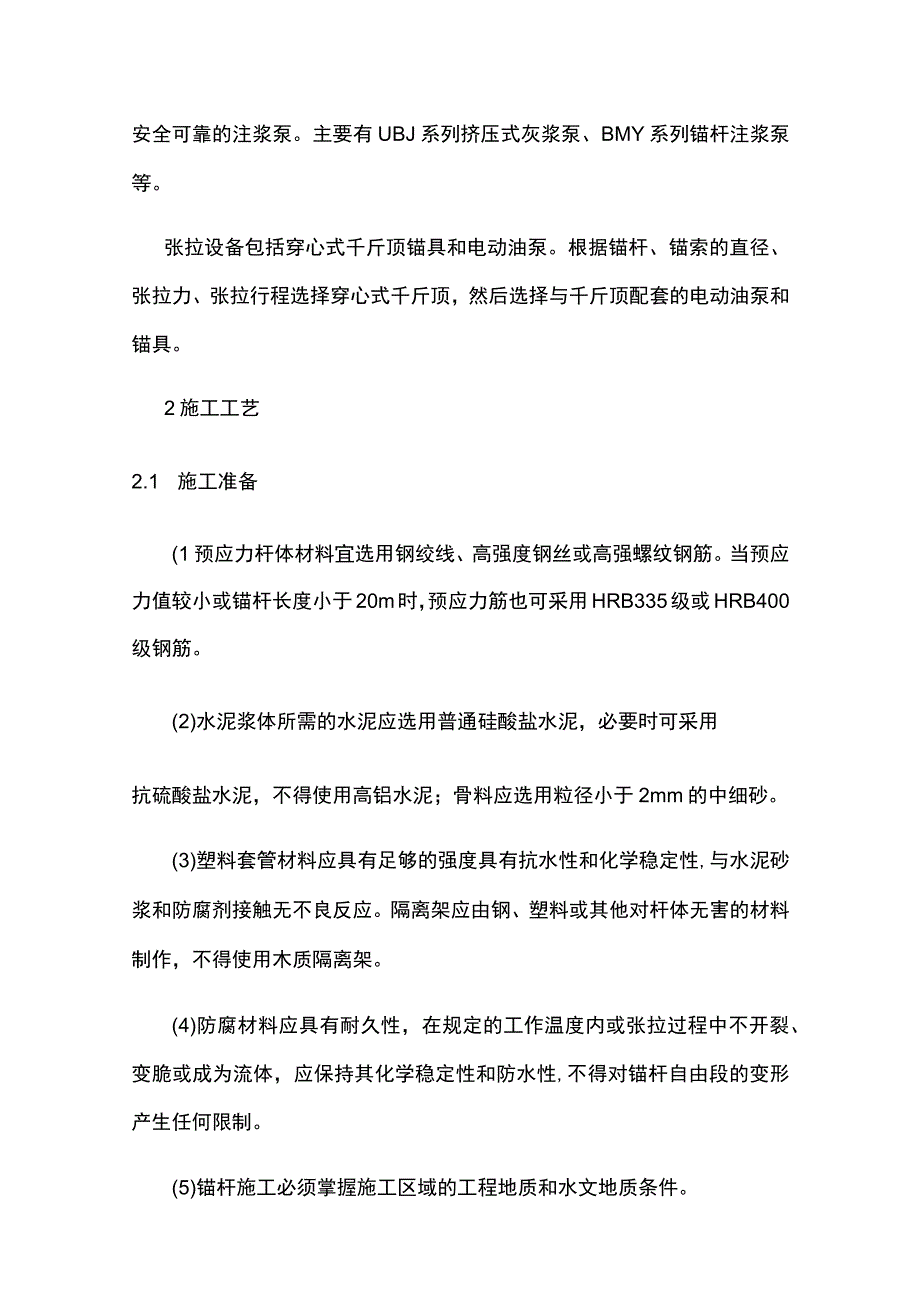

基坑工程 土层锚杆施工.docx_第3页
第3页 / 共18页
基坑工程 土层锚杆施工.docx_第4页
第4页 / 共18页
基坑工程 土层锚杆施工.docx_第5页
第5页 / 共18页
基坑工程 土层锚杆施工.docx_第6页
第6页 / 共18页
基坑工程 土层锚杆施工.docx_第7页
第7页 / 共18页
基坑工程 土层锚杆施工.docx_第8页
第8页 / 共18页
基坑工程 土层锚杆施工.docx_第9页
第9页 / 共18页
基坑工程 土层锚杆施工.docx_第10页
第10页 / 共18页
亲,该文档总共18页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《基坑工程 土层锚杆施工.docx》由会员分享,可在线阅读,更多相关《基坑工程 土层锚杆施工.docx(18页珍藏版)》请在第壹文秘上搜索。

1、基坑工程土层锚杆施工土层锚杆简称土锚杆,它是在深开挖的地下室墙面(排桩墙、地下连续墙或挡土墙)或地面,或已开挖的基坑立壁土层钻孔(或掏孔),达到一定设计深度后,或再扩大孔的端部,形成柱状或其他形状,在孔内放入钢筋、钢管或钢丝束、钢绞线或其他抗拉材料。灌入水泥浆或化学浆液,使之与土层结合成为抗拉(拔)力强的锚杆。锚杆是一种新型受拉杆件,它的一端与工程结构物或挡土桩墙连接,另一端锚固在地基的土层或岩层中,以承受结构物的上托力、拉拔力、倾侧力或挡土墙的土压力、水压力等。其特点是能与土体结合在一起承受很大的拉力,以保持结构的稳定;可用高强钢材,并可施加预应力,可有效地控制建筑物的变形量;施工所需钻孔孔

2、径小,不用大型机械;用它代替钢横撑作侧壁支护,可节省大量钢材;能为地下工程施工提供开阔的工作面;经济效益显著,可大量节省劳力,加快工程进度。土层锚杆施工适用于深基坑支护、边坡加固、滑坡整治、水池、泵站抗浮、挡土墙锚固及结构抗倾覆等工程。锚杆由锚头、锚具、锚筋、塑料套管、分割器、腰梁及锚固体等组成,如图14,锚头是锚杆体的外露部分,锚固体通常位于钻孔的深部,锚头与锚固体间一般还有一段自由段,锚筋是锚杆的主要部分,贯穿锚杆全长。图1:1-锚夹,2-腰梁,3-塑料管,4-挡土桩墙,5-基坑,6-锚筋,7-灌浆锚杆图2:钢筋锚杆、锚头装置I-钢筋,2-螺帽,3-垫圈,4-承载板,5-混凝土土墙图3定位

3、分隔器图4腰梁种类S)直梁式腰梁;(b)斜梁式腰梁IT冈腰梁;2一承压板;3锚具;4T苗座;5一腰梁支板;6一腰梁;7一锚具;8一张拉支座;9-异形板锚杆有三种基本类型,第一种锚杆类型如图5(a)所示,系一般注浆(压力为0.30.5MPa)圆柱体,孔内注水泥浆或水泥砂浆,适用于拉力不高、临时性锚杆。第二种锚杆类型如图5(b)所示,为扩大的圆柱体或不规则体,系用压力注浆,压力从2MPa(二次注浆)到高压注浆5MPa左右,在黏土中形成较小的扩大区,在无黏性土中可以扩大较大区。第三种锚杆类型如图5(c)所示,是采用特殊的扩孔机具,在孔眼内沿长度方向扩一个或几个扩大头的圆柱体,这类锚杆用特制扩孔机械,

4、通过中心杆压力将扩张式刀具缓缓张开削土成型,在黏土及无黏性土中都可适用,可以承受较大的拉拔力。图5:锚杆的基本类型圆柱体注浆锚杆;(b)扩孔注浆锚杆;(C)多头扩孔注浆锚杆1施工机械与设备锚杆钻孔机械有多种不同类型,每种类型有不同施工工艺特点与适用条件。按工作原理可分为回转式钻机、螺旋钻机、旋转冲击钻及潜孔冲击钻等,主要根据土层的条件、钻孔深度和地下水情况进行选择。灌浆机具设备有灰浆泵、灰浆搅拌机等。锚杆灌浆宜选用小型、可移动、安全可靠的注浆泵。主要有UBJ系列挤压式灰浆泵、BMY系列锚杆注浆泵等。张拉设备包括穿心式千斤顶锚具和电动油泵。根据锚杆、锚索的直径、张拉力、张拉行程选择穿心式千斤顶,

5、然后选择与千斤顶配套的电动油泵和锚具。2施工工艺2.1 施工准备(1预应力杆体材料宜选用钢绞线、高强度钢丝或高强螺纹钢筋。当预应力值较小或锚杆长度小于20m时,预应力筋也可采用HRB335级或HRB400级钢筋。(2)水泥浆体所需的水泥应选用普通硅酸盐水泥,必要时可采用抗硫酸盐水泥,不得使用高铝水泥;骨料应选用粒径小于2mm的中细砂。(3)塑料套管材料应具有足够的强度具有抗水性和化学稳定性,与水泥砂浆和防腐剂接触无不良反应。隔离架应由钢、塑料或其他对杆体无害的材料制作,不得使用木质隔离架。(4)防腐材料应具有耐久性,在规定的工作温度内或张拉过程中不开裂、变脆或成为流体,应保持其化学稳定性和防水

6、性,不得对锚杆自由段的变形产生任何限制。(5)锚杆施工必须掌握施工区域的工程地质和水文地质条件。(6)应查明锚杆施工区域的地下管线、构筑物等的位置和情况,慎重研究锚杆施工对其产生的不利影响。(7)应根据设计要求、土层条件和环境条件,合理选择施工设备、器具和工艺。相关的电源、注浆机泵、注浆管钢索、腰梁、预应力张拉设备等准备就绪。(8)根据设计要求和机器设备的规格、型号,平整场地以保证安全和有足够的施工场地。(9)工程锚杆施工前,按锚杆尺寸宜取两根锚杆进行钻孔、穿筋、灌浆、张拉与锁定等工艺的试验性作业,检验锚杆质量,考核施工工艺和施工设备的适应性。掌握锚杆排数、孔位高低、孔距、孔深、锚杆及锚固件形

7、式。清点锚杆及锚固件数量。定出挡土墙、桩基线和各个锚杆孔的孔位,锚杆的倾斜角。2. 2孔位测量校正钻孔前按设计及土层定出孔位作出标记。钻机就位时应测量校正孔位的垂直、水平位置和角度偏差,钻进应保证垂直于坑壁平面。钻进时应控制钻进速度、压力及钻杆的平直。钻进速度一般以0.3s0.4mmin为宜。对于自由段钻进速度可稍快;对锚固段,尤其在扩孔时,钻进速度宜适当降低。遇流砂层应适当加快钻进速度提高孔内水头压力,成孔后应尽快灌浆。应保证钻孔位置正确,随时调整锚孔位置及角度。锚杆水平方向孔距误差不大于50mm,垂直方向孔距误差不大于100mmo钻孔底部偏斜尺寸不大于长度的3%。3. 3成孔由于土层锚杆的

8、施工特点,要求孔壁不得松动和坍陷,以保证钢拉杆安放和锚杆承载力;孔壁要求平直以便于安放钢拉杆和浇筑水泥浆;为了保证锚固体与土壁间的摩阻力,钻孔时不得使用膨润土循环泥浆护壁,以免在孔壁上形成泥皮;应保证钻孔的准确方向和线性。常用的钻进成孔方法有螺旋干作业钻孔法、潜钻成孔法和清水循环钻进法等。螺旋干作业钻孔法用于无地下水、处于地下水位以上或呈非浸水状态时的黏土、粉质黏土、砂土等地层。该方法利用回转螺旋钻杆,在一定钻压和钻速下,在向土体钻进的同时将切削下来的土体排出孔外。采用该方法应根据不同土质选用不同的回转速度和扭矩。潜钻成孔法主要用于孔隙率大,含水量低的土层,它采用风动成孔装置,由压缩空气驱动,

9、利用活塞的往复运动作定向冲击,使成孔器挤压土层向前运动成孔。该方法具有成孔效率高、噪声低、孔壁光滑而坚实、孔壁无坍落和堵塞等特点。冲击器有较好的导向作用,即使在卵石、砾石的土层中成孑胁较直。成孔速度可达1.3mmino清水循环钻进法是锚杆施工应用较多的一种钻孔工艺,适合于各种软硬地层,可采用地质钻机或专用钻机,但需要配备供排水系统。对于土质松散的粉质黏土、粉细砂以及有地下水的情况下应采用护壁套管。该方法可把钻孔过程中的钻进、出渣、固壁、清孔等工序一次完成,可防坍孔,不留残土。但此法施工应具有良好的排水系统。扩孔主要有机械法扩孔、爆破法扩孔、水力法扩孔和压浆法扩孔四种方法。机械法扩孔多适用于黏性

10、土,需要用专门的扩孔装置。爆破法扩孔是引爆预先放置在钻孔内的炸药,把土向四侧挤压形成球形扩大头,多适用于砂性土,但在城市中不推广。水力法扩孔虽会扰动土体,但施工简易,常与钻进并举。压浆法扩孔是用1020个大气压,使浆液渗入土中充满孔隙与土结成共同工作块体才是高土的强度,在国外广泛采用,但需用堵浆设施。我国多用二次灌浆法来达到扩大锚固段直径的目的。2.4杆体组装安放锚杆用的拉杆常用的有钢筋、钢丝束和钢绞线,主要根据锚杆承载力和现有材料情况选择。承载能力较小时,多用粗钢筋;承载能力较大时,多用钢绞线。1.钢筋拉杆钢筋拉杆(包括各种钢筋、精轧螺纹钢筋、中空螺纹钢管)的制作较简单。预应力筋前部常焊有导

11、向帽以便于预应力筋的插入,在预应力筋长度方向每隔l2m焊有对中支架。自由段需外套塑料管隔离,对防腐有特殊要求的锚固段钢筋应提供具有双重防腐作用的波形管并注入灰浆或树脂。钢筋拉杆长度一般都在IOm以上,为了将拉杆安置在钻孔的中心,防止其自由段挠度过大、插入时土壁不扰动、增加拉杆与锚固体的握裹力,需在拉杆表面设置定位器(或撑筋环)。定位器的外径宜小于钻孔直径Icmo2钢丝束拉杆钢丝束拉杆在施工时将灌浆管与钢丝束绑扎在一起同时沉放。钢丝束拉杆的自由段需进行防腐处理,可用玻璃纤维布缠绕两层,外面再用粘胶带缠绕,也可将自由段插入特制护管内,护管与孔壁间的空隙可与锚固段同时进行灌浆。钢丝束拉杆的锚固段亦需

12、定位器,该定位器为撑筋环,如图6o钢丝束外层钢丝绑扎在撑筋环上,撑筋环的间距为0.5SLom,锚固段形成一连串菱形,使钢丝束与锚固体砂浆的接触面积增大,增强粘结力。图6钢丝束拉杆的撑筋环1一锚头;2一自由段及防腐层;3一锚固体砂浆,4一撑筋环;5一钢丝束结;6锚固段的外层钢丝;7一小竹筒3钢绞线拉杆钢绞线分为有粘结钢绞线和无粘结钢绞线,有粘结钢绞线锚杆制作时应在锚杆自由段的每根钢绞线上做防腐层和隔离层。由于钢绞线拉杆的柔性好,在向钻孔中沉放时较方便,因此在国内外应用较多,常用于承载能力大的锚杆。锚固段的钢绞线要清除其表面油脂,以防止其与锚固体砂浆粘结不良。自由段的钢绞线应套聚丙烯防护套等进行防

13、腐处理。钢绞线拉杆还需用特制的定位架。钢丝束或钢绞线一般在现场装配,下料时应对各股长度精确控制,每股长度误差不大于50mm,以保证受力均匀和同步工作,组装方式见图7o图7:锚索组装示意图2.5灌浆灌浆用水泥砂浆的成分及拌制、注入方法决定了灌浆体与周围土体的粘结强度和防腐效果。灌浆浆液为水泥砂浆或水泥浆。水泥通常采用质量良好的普通硅酸盐水泥,不宜用高铝水泥,氯化物含量不应超过水泥重的0.1%。压力型锚杆宜采用高强度水泥。拌合水泥浆或水泥砂浆所用的水,一般应避免采用含高浓度氯化物的水。一次灌浆法宜选用砂灰比0.8SL0、水灰比0.38-0.45的水泥砂浆,或水灰比040-0.50的纯水泥浆;二次灌

14、浆法中的二次高压灌浆,宜用水灰比0.450.55的水泥浆。浆体强度一般7d不应低于20MPa,28d不应低于30MPa;压力型锚杆浆体强度7d不应低于25MPa,28d不应低于35MPao二次灌浆法是在一次灌浆形成注浆体的基础上,对锚杆锚固段进行二次高压劈裂注浆,使浆液向周围地层挤压渗透,形成直径较大的锚固体并提高周围地层力学性能,可提高锚杆承载能力。二次灌浆通常在一次注浆后4s24h进行,具体问隔时间由浆体强度达到5MPa左右而加以控制。二次灌浆适用于承载力低的土层中的锚杆。2. 6腰梁安装腰梁是传力结构,将锚头轴拉力进行有效传递,分成水平力及垂直力。腰梁设计应考虑支护结构特点、材料、锚杆倾

15、角、锚杆垂直分力以及结构形式等。直梁式腰梁是利用普通托板将工字钢组合梁横置,如图1所示,其特点是垂直分力较小,由腰梁托板承受,制作简单,拆装方便。斜梁式腰梁是通过异形支承板,将工字钢组合梁斜置,如图1(b)所示,其特点是由工字组合梁承受轴压力,由异形钢板承受垂直分力,结构受力合理,节约钢材,加工简单。腰梁的加工安装应使异形支承板承压面在一个平面内,以保证梁受力均匀。安装腰梁应考虑围护墙的偏差。一般是通过实测桩偏差,现场加工异形支撑板,锚杆尾部也应进行标高实测,找出最大偏差和平均值,用腰梁的两根工字钢间距进行调整。腰梁安装有直接安装法和整体吊装法。直接安装法是把工字钢放置在围护墙上,垫平后焊板组

16、成箱梁,安装较为方便,但后焊缀板的焊缝质量较难控制。整体吊装法是在现场将梁分段组装焊接,再运到坑内整体吊装安装;该方法质量可靠,可与锚杆施工流水作业,但安装时要有吊运机具,较费工时。2.7张拉和锁定锚杆压力灌浆后,养护一段时间,按设计和工艺要求安装好腰梁,并保证各段平直,腰梁与挡墙之间的空隙要紧贴密实,并安装好支承平台。待锚固段的强度大于15MPa并达到设计强度等级的70%S80%后方可进行张拉。对于作为开挖支护的锚杆,一般施加设计承载力的50%IO0%的初期张拉力。初期张拉力并非越大越好,因为当实际荷载较小时,张拉力作为反向荷载可能过大而对结构不利。锚杆宜张拉至设计荷载的0-9-1.0倍后,再按设计要求锁定。锚杆张拉控制应力,不应超过拉杆强度标准值的75%o锚杆张拉时,其张拉顺序要考虑对邻近锚杆的影响。锚体养护一般达到水泥(砂浆)强度
