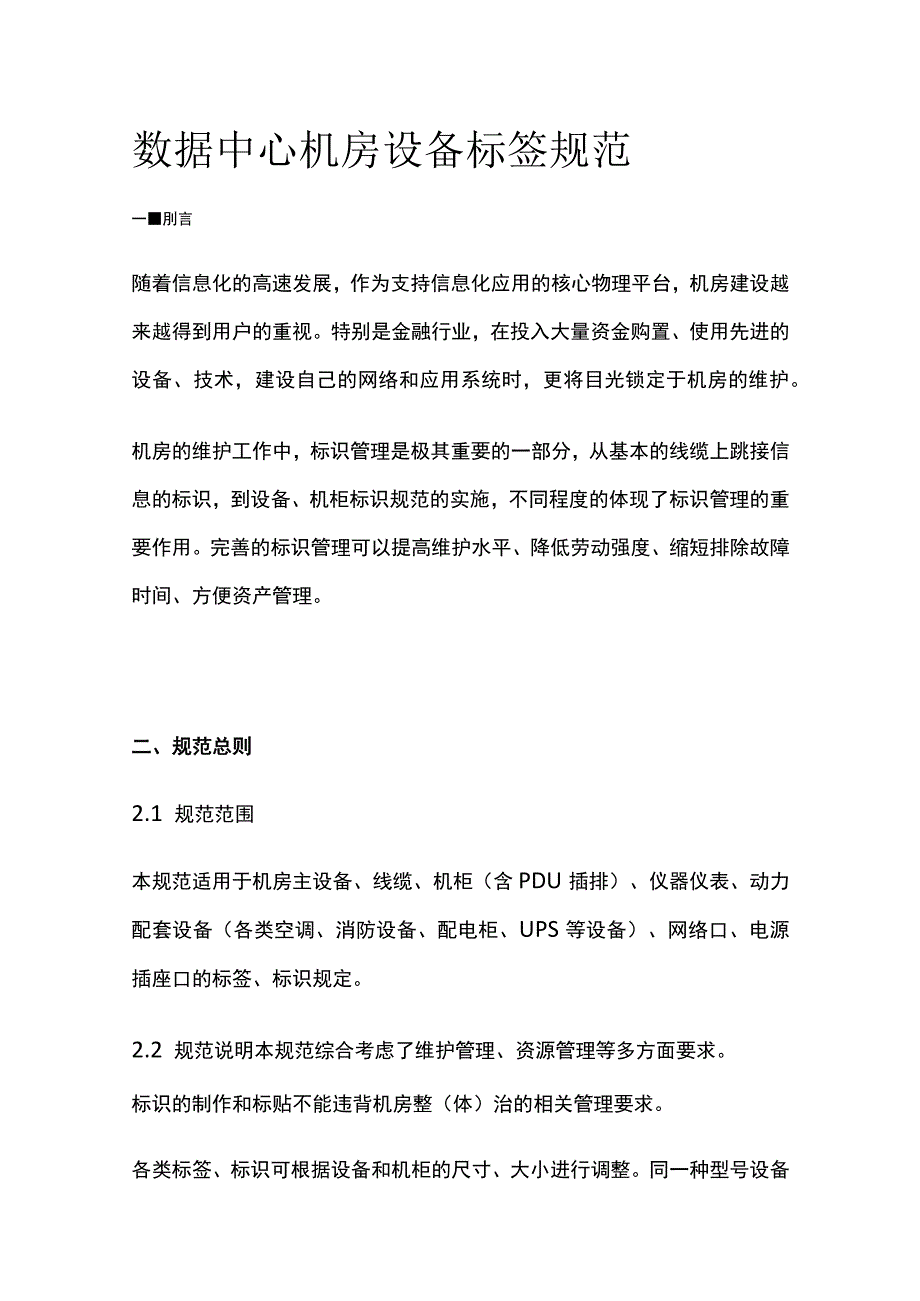

1、数据中心机房设备标签规范一刖言随着信息化的高速发展，作为支持信息化应用的核心物理平台，机房建设越来越得到用户的重视。特别是金融行业，在投入大量资金购置、使用先进的设备、技术，建设自己的网络和应用系统时，更将目光锁定于机房的维护。机房的维护工作中，标识管理是极其重要的一部分，从基本的线缆上跳接信息的标识，到设备、机柜标识规范的实施，不同程度的体现了标识管理的重要作用。完善的标识管理可以提高维护水平、降低劳动强度、缩短排除故障时间、方便资产管理。二、规范总则2.1 规范范围本规范适用于机房主设备、线缆、机柜（含PDU插排）、仪器仪表、动力配套设备（各类空调、消防设备、配电柜、UPS等设备）、网络口

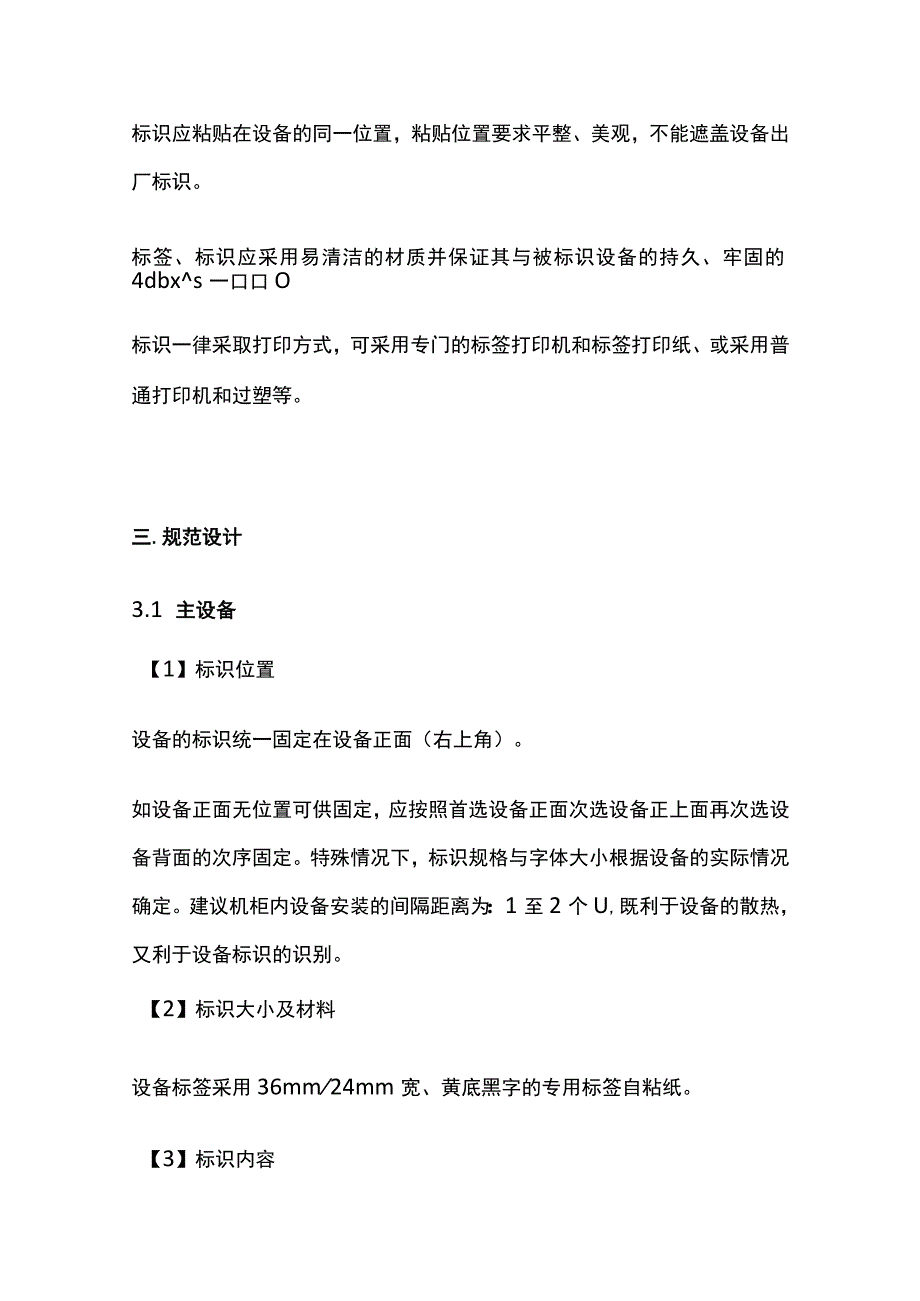

2、、电源插座口的标签、标识规定。2.2 规范说明本规范综合考虑了维护管理、资源管理等多方面要求。标识的制作和标贴不能违背机房整（体）治的相关管理要求。各类标签、标识可根据设备和机柜的尺寸、大小进行调整。同一种型号设备标识应粘贴在设备的同一位置，粘贴位置要求平整、美观，不能遮盖设备出厂标识。标签、标识应采用易清洁的材质并保证其与被标识设备的持久、牢固的4dbxs一口口O标识一律采取打印方式，可采用专门的标签打印机和标签打印纸、或采用普通打印机和过塑等。三.规范设计3.1 主设备【1】标识位置设备的标识统一固定在设备正面（右上角）。如设备正面无位置可供固定，应按照首选设备正面次选设备正上面再次选设备

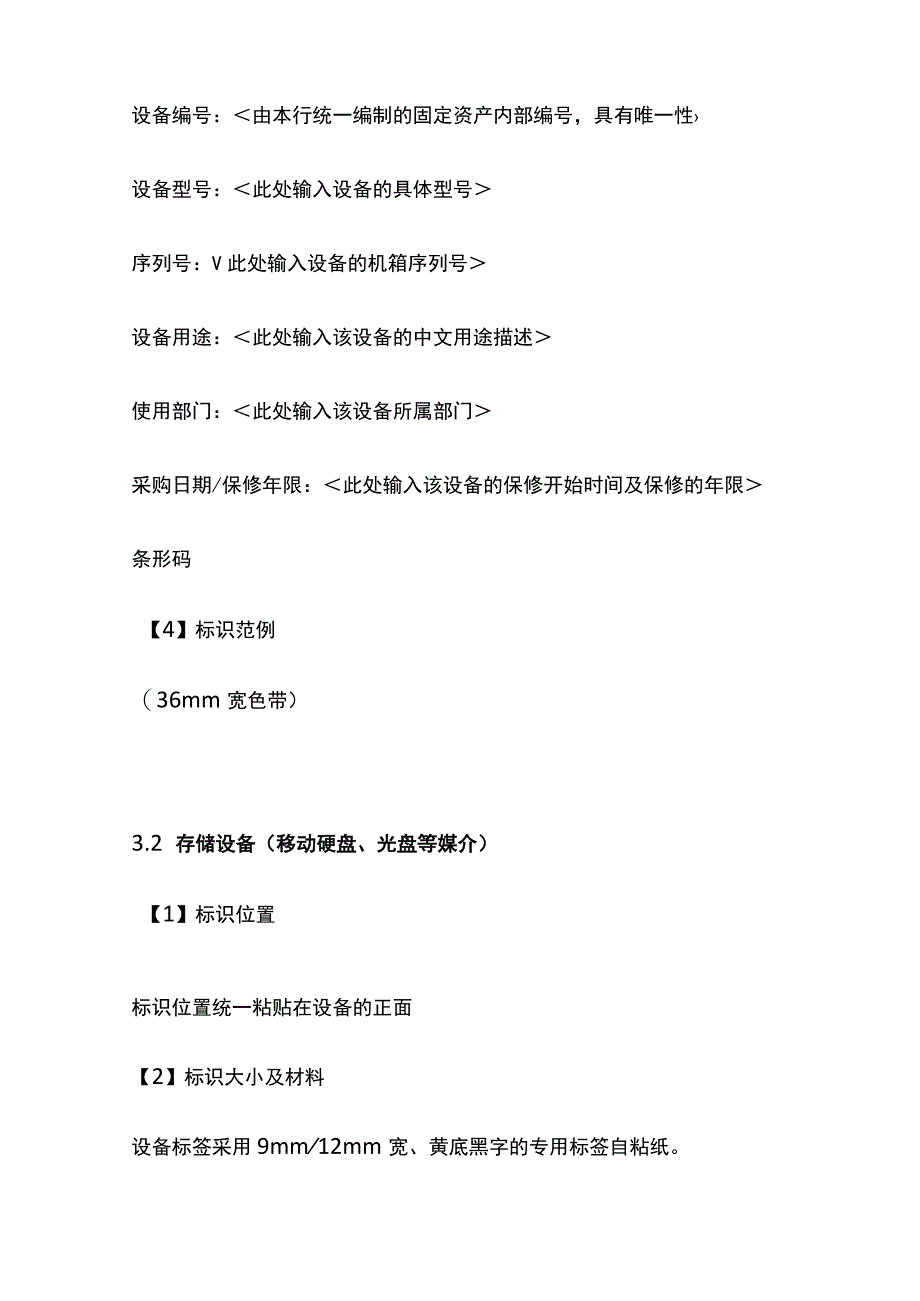

3、背面的次序固定。特殊情况下，标识规格与字体大小根据设备的实际情况确定。建议机柜内设备安装的间隔距离为：1至2个U,既利于设备的散热，又利于设备标识的识别。【2】标识大小及材料设备标签采用36mm24mm宽、黄底黑字的专用标签自粘纸。【3】标识内容设备编号：由本行统一编制的固定资产内部编号，具有唯一性设备型号：此处输入设备的具体型号序列号：V此处输入设备的机箱序列号设备用途：此处输入该设备的中文用途描述使用部门：此处输入该设备所属部门采购日期/保修年限：此处输入该设备的保修开始时间及保修的年限条形码【4】标识范例（36mm宽色带）3.2 存储设备（移动硬盘、光盘等媒介）【1】标识位置标识位置统一
4、粘贴在设备的正面【2】标识大小及材料设备标签采用9mm12mm宽、黄底黑字的专用标签自粘纸。【3】标识内容设备编号：由本行统一编制的固定资产内部编号，具有唯一性责任人：此处输入该设备的责任人名字简述（可选）：此处输入该设备的用途【4】标识范例（9mm宽色带）3.3 线缆标签【1】标识位置线缆两端（配线架或面板端、设备端）均应加贴标识，线缆端子标识应贴距端子与线缆连接处30mm的线缆部分，线缆端子以靠近传输设备侧为A端，另一端为B端。标识内容位于标签两端同时显示，粘贴时将标签绕过线缆后对折粘贴，无论是从标签的哪一面都可以看到标识内容,线缆接入设备或配线架后标签粘贴部分统一向右，标签文字方向要便于
5、机房维护人员的阅读。对于较细的光纤跳线标签，也可以使用旗形标签。【2】标识大小设备标签采用12mm宽专用标签自粘纸。颜色按以下约定：业务运行类：红底白字；业务管理类：蓝底白字；主机监控，管理类：黄底黑字；临时使用类：灰底黑字；网络设备之间：白底黑字。【3】标识内容A、光纤跳线网络线缆本端设备所处机柜编号本端设备名称及端口类型、编号标签近端的配线架端口号或信息面板编号对端设备所处机柜编号对端设备名称及端口类型、编号B、设备电源线设备电源线连接的设备编号及多电源时的顺序号【4】标识范例【5】线缆使用规范所有的网络跳线在接入设备时必须通过FLUKE测线仪千兆合格性测试。并形成链路测试报告当一台设备的
6、跳线全部接插完毕后，应立即粘帖标识。在标识粘帖完成后，对整个机柜的线路进行整理、绑扎，按照强、弱电线路分开走向的原则进行理线。线缆颜色约定：业务运行类：红色业务管理类：蓝色主机监控，管理类：黄色临时使用类：灰色3.4 机柜标识机柜标签分为两种，一种用于标识机柜的编号。机柜的编号可以以列为单位，如第一列为A歹I，第一列的第一个机柜为Al,以此类推:也可以以机房功能区进行划分，如网络区第一列第一个机柜可以用Nl-I来表示，服务器区第一列第一个机柜可以使用Sl-I来表示，以此类推。具体编号规则可以根据现场实际情况进行细分、优化。另一种机柜标签用于表示该机柜内所安装的设备位置图及相关设备信息。这两种机
7、柜标识同时使用。【1】标识位置机柜编号标识位于机柜正上方顶端。机柜设备安装位置信息标识位于机柜前门。如果机柜前门为网孔设计,可以在机柜标识的上侧和下侧分别打孔使用扎带进行固定；如果机柜前门为封闭式玻璃门，可以使用双面胶条将机柜标识粘帖与玻璃门上。标识上沿的统一高度为距离抗静电地板面1.6米。2标识大小及材料机柜编号标识采用36mm宽黄底黑字的专用标签自粘纸或同等大小的标识牌。机柜设备安装位置信息标识大小为A4规格，表面使用过塑处理。3标识内容每台设备的安装位置设备所属的项目或工程名称设备所属的业务系统名称设备所属的应用管理员.管理员联系电话系统供应商供应商技术支持电话系统维保商维保商技术支持电
8、话【4】标识范例3.5 仪器仪表1标示位置仪器仪表上方显眼处。【2】标识大小及材料仪器仪表标签采用36mm24mm宽黄底黑字的专用标签自粘纸。【3】标识内容设备编号：由统一编制的固定资产内部编号，具有唯一性详见附录1设备型号：此处输入设备的具体型号序列号：此处输入设备的机箱序列号设备用途：此处输入该设备的中文用途描述使用部门：此处输入该设备所属部门【4】标识范例3.6 动力与环境设备1标识位置所有动力与环境设备的设备、机架、子架、接线端子、线端。【2】标识内容动力设备的设备编号设备名称生产厂商及厂商技术支持热线、设备型号、设备序列号、设备使用部门、设备责任人、设备启用时间及设备保修年限、条形码
9、。配电柜名称，该配电柜电源由哪里输入，又为哪些设备或区域供电。配电柜每路空气开关示意【3】标识范例A、动力设备标识范例B、配电柜标识范例C、配电柜空气开关标识3.7 网络口及电源插座口标识【1】标示位置网络口或电源插座口上方显眼处。【2】标识大小及材料网络口及电源插座口标识标签采用36mm24mm宽黄底黑字的专用标签自粘纸。【3】标识内容端口描述：此处输入该设备的中文用途描述使用部门：此处输入该设备所属部门3.8 等保标签按照资产分级相关管理程序，对相关资产进行定级及标识,并对不同等级资产采取不同的安全保护措施。【1】标识位置标识位置统一粘帖在设备的正面主要标签的旁边。2标识大小及材料设备标签采用9mm12mm宽的专用标签自粘纸。颜色约定：3标识内容资产等级：按资产价值换算的资产等级，详见附录2保密性、完整性、可用性等级标识：XXXv等级从高到低分别为A到E3.9 临时标签第一时间无法粘贴固定标签或搬迁等特殊情况、需标识更多内容时，可在设备上标识临时标签，标签为透明工作证包装袋，内放打印纸或纸质卡片标识。各类临时标签标识内容由系统管理员确定，临时标签使用后,应及时撤销或变更为正式标签。【1】标识位置标识位置统一使用扎线带挂在设备正面/机架/背面位置。
