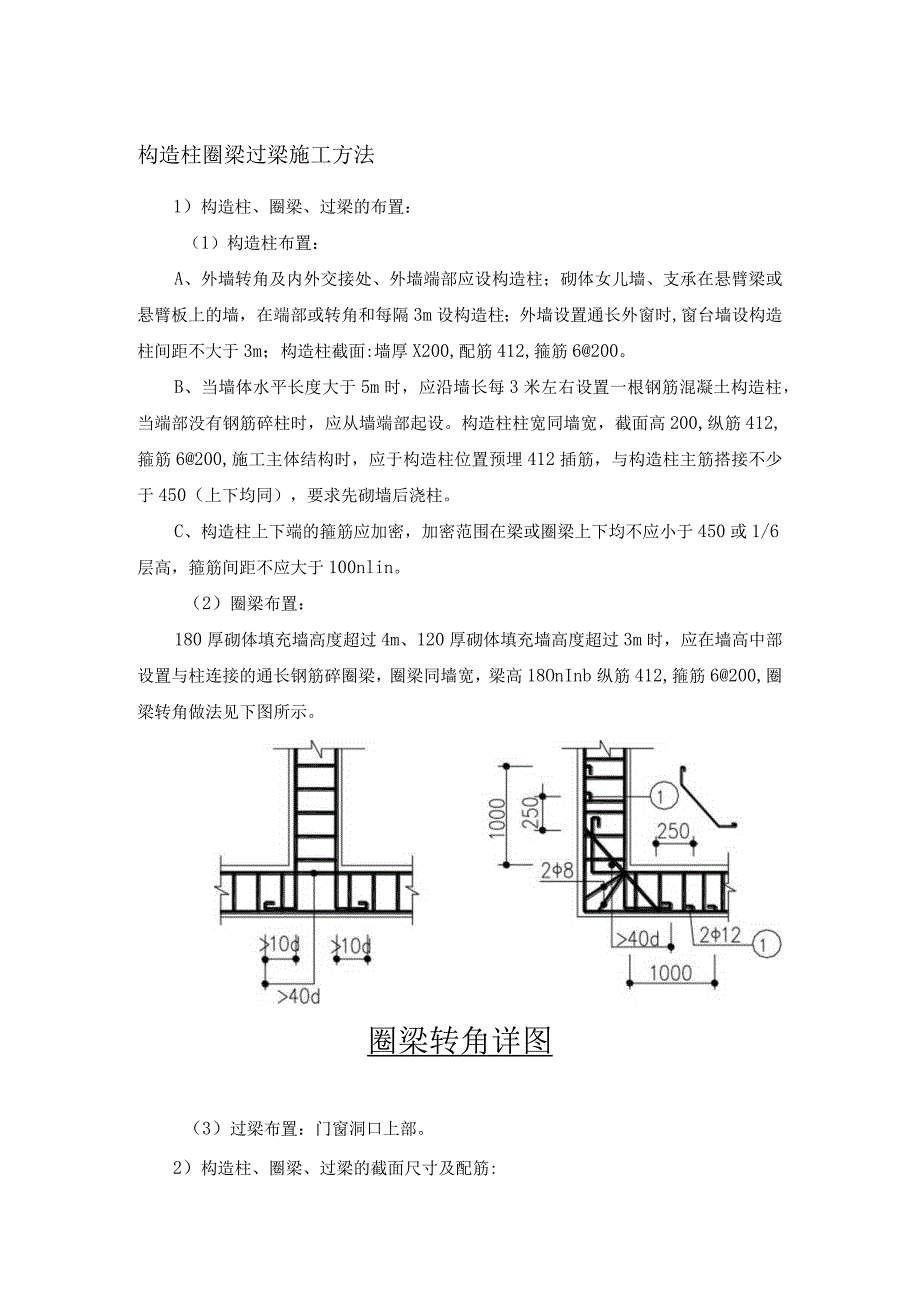

1、构造柱圈梁过梁施工方法1)构造柱、圈梁、过梁的布置:(1)构造柱布置:A、外墙转角及内外交接处、外墙端部应设构造柱;砌体女儿墙、支承在悬臂梁或悬臂板上的墙,在端部或转角和每隔3m设构造柱;外墙设置通长外窗时,窗台墙设构造柱间距不大于3m;构造柱截面:墙厚X200,配筋412,箍筋6200。B、当墙体水平长度大于5m时,应沿墙长每3米左右设置一根钢筋混凝土构造柱,当端部没有钢筋碎柱时,应从墙端部起设。构造柱柱宽同墙宽,截面高200,纵筋412,箍筋6200,施工主体结构时,应于构造柱位置预埋412插筋,与构造柱主筋搭接不少于450(上下均同),要求先砌墙后浇柱。C、构造柱上下端的箍筋应加密,加密

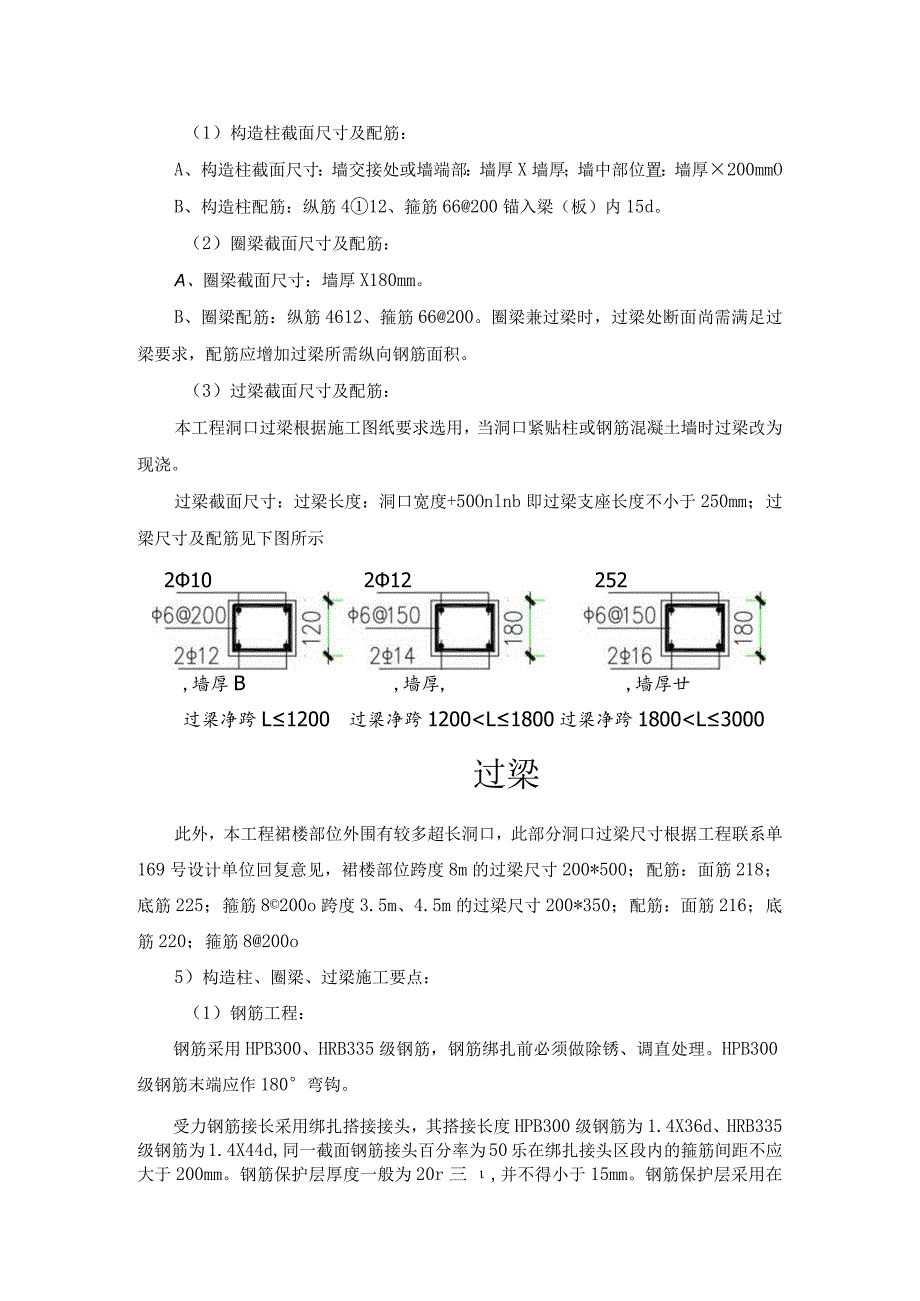

2、范围在梁或圈梁上下均不应小于450或1/6层高,箍筋间距不应大于100nlin。(2)圈梁布置:180厚砌体填充墙高度超过4m、120厚砌体填充墙高度超过3m时,应在墙高中部设置与柱连接的通长钢筋碎圈梁,圈梁同墙宽,梁高18OnInb纵筋412,箍筋6200,圈梁转角做法见下图所示。圈梁转角详图(3)过梁布置:门窗洞口上部。2)构造柱、圈梁、过梁的截面尺寸及配筋:(1)构造柱截面尺寸及配筋:A、构造柱截面尺寸:墙交接处或墙端部:墙厚X墙厚;墙中部位置:墙厚200mmOB、构造柱配筋:纵筋412、箍筋66200锚入梁(板)内15d。(2)圈梁截面尺寸及配筋:A、圈梁截面尺寸:墙厚X180mm。B

3、、圈梁配筋:纵筋4612、箍筋66200。圈梁兼过梁时,过梁处断面尚需满足过梁要求,配筋应增加过梁所需纵向钢筋面积。(3)过梁截面尺寸及配筋:本工程洞口过梁根据施工图纸要求选用,当洞口紧贴柱或钢筋混凝土墙时过梁改为现浇。过梁截面尺寸:过梁长度:洞口宽度+50Onlnb即过梁支座长度不小于250mm;过梁尺寸及配筋见下图所示210212252,墙厚B,墙厚,墙厚廿过梁净跨L1200过梁净跨1200L1800过梁净跨1800L3000过梁此外,本工程裙楼部位外围有较多超长洞口,此部分洞口过梁尺寸根据工程联系单169号设计单位回复意见,裙楼部位跨度8m的过梁尺寸200*500;配筋:面筋218;底筋

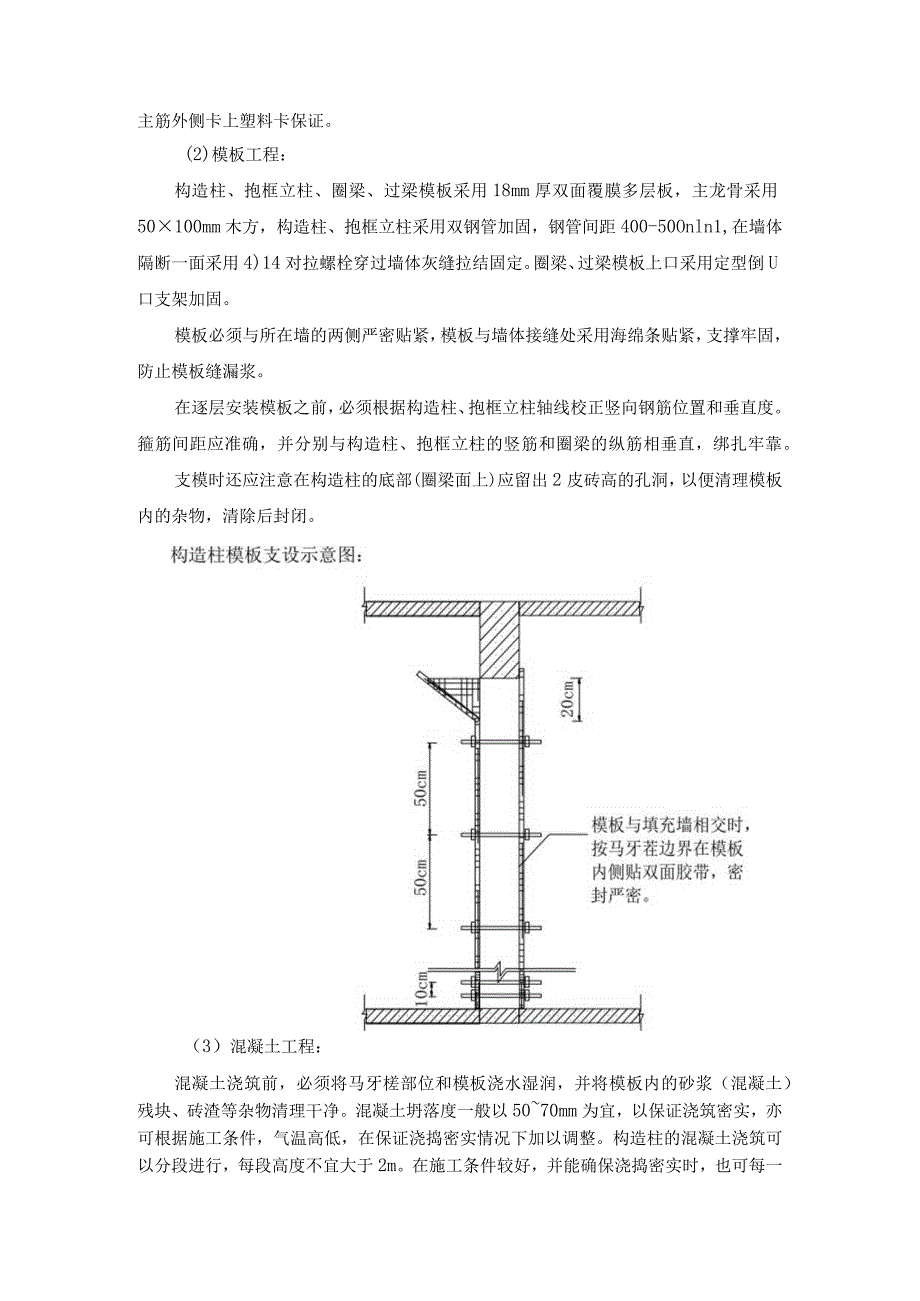

4、225;箍筋8200o跨度3.5m、4.5m的过梁尺寸200*350;配筋:面筋216;底筋220;箍筋8200o5)构造柱、圈梁、过梁施工要点:(1)钢筋工程:钢筋采用HPB300、HRB335级钢筋,钢筋绑扎前必须做除锈、调直处理。HPB300级钢筋末端应作180弯钩。受力钢筋接长采用绑扎搭接接头,其搭接长度HPB300级钢筋为1.4X36d、HRB335级钢筋为1.4X44d,同一截面钢筋接头百分率为50乐在绑扎接头区段内的箍筋间距不应大于200mm。钢筋保护层厚度一般为20r三,并不得小于15mm。钢筋保护层采用在主筋外侧卡上塑料卡保证。(2)模板工程:构造柱、抱框立柱、圈梁、过梁模板

5、采用18mm厚双面覆膜多层板,主龙骨采用50100mm木方,构造柱、抱框立柱采用双钢管加固,钢管间距400-50Onln1,在墙体隔断一面采用4)14对拉螺栓穿过墙体灰缝拉结固定。圈梁、过梁模板上口采用定型倒U口支架加固。模板必须与所在墙的两侧严密贴紧,模板与墙体接缝处采用海绵条贴紧,支撑牢固,防止模板缝漏浆。在逐层安装模板之前,必须根据构造柱、抱框立柱轴线校正竖向钢筋位置和垂直度。箍筋间距应准确,并分别与构造柱、抱框立柱的竖筋和圈梁的纵筋相垂直,绑扎牢靠。支模时还应注意在构造柱的底部(圈梁面上)应留出2皮砖高的孔洞,以便清理模板内的杂物,清除后封闭。(3)混凝土工程:混凝土浇筑前,必须将马牙

6、槎部位和模板浇水湿润,并将模板内的砂浆(混凝土)残块、砖渣等杂物清理干净。混凝土坍落度一般以5070mm为宜,以保证浇筑密实,亦可根据施工条件,气温高低,在保证浇捣密实情况下加以调整。构造柱的混凝土浇筑可以分段进行,每段高度不宜大于2m。在施工条件较好,并能确保浇捣密实时,也可每一楼层一次浇筑。浇捣混凝土时,宜用插入式振动器,分层捣实。振捣棒随振随拔,每次振捣层的厚度不得超过振捣棒有效长度的L25倍,一般为20Omln左右。振捣棒应避免直接触碰钢筋和砖墙,严禁通过砌块墙体传振,以免砌块墙体鼓肚和灰缝开裂。新老混凝土接槎处,须先用水冲洗、湿润,再铺1020mm厚的水泥砂浆(用原混凝土配合比去掉石子),方可继续浇筑混凝土。

展开阅读全文
