《大体积混凝土的温差裂缝防治措施.docx》由会员分享，可在线阅读，更多相关《大体积混凝土的温差裂缝防治措施.docx（2页珍藏版）》请在第壹文秘上搜索。

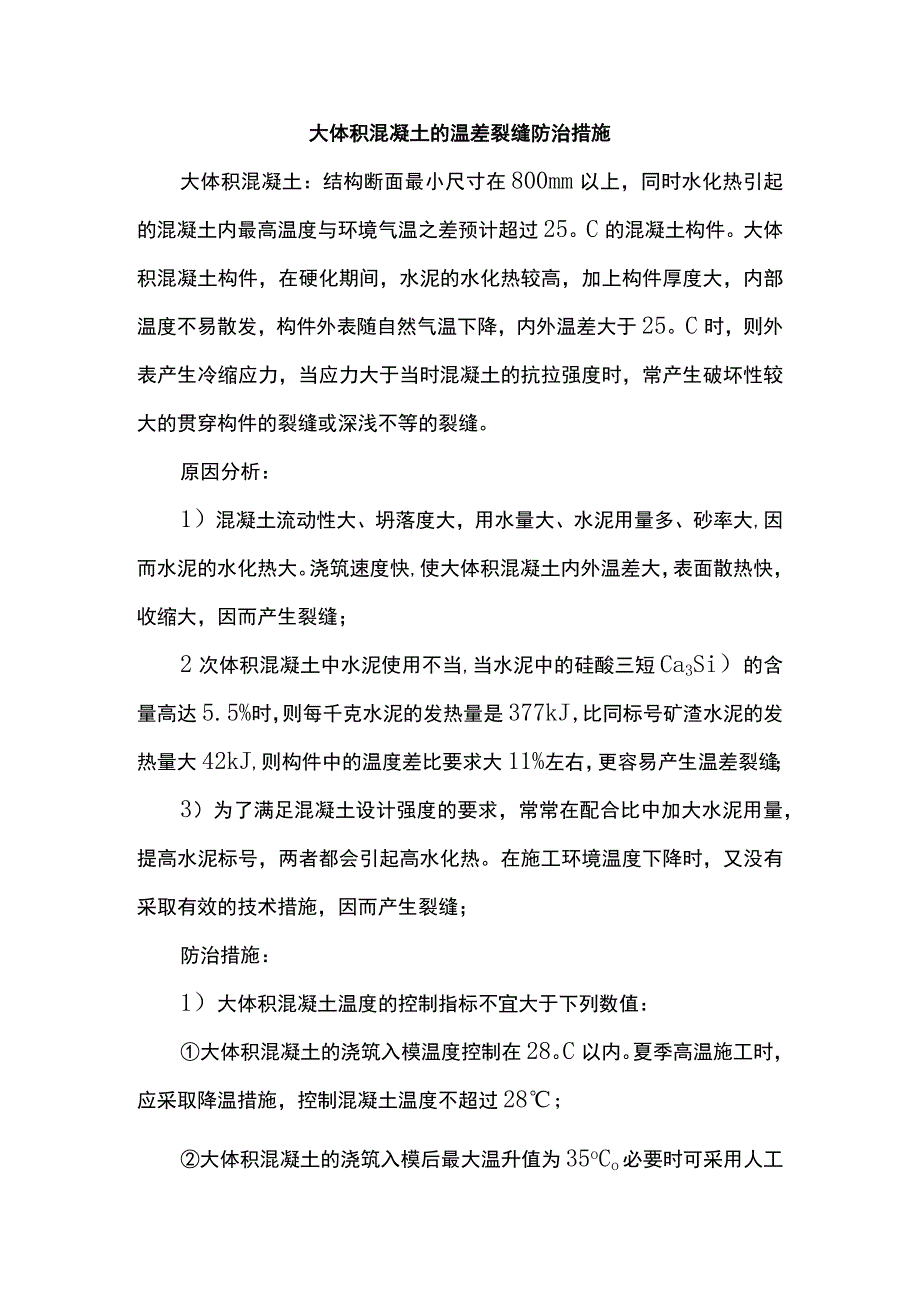

1、大体积混凝土的温差裂缝防治措施大体积混凝土：结构断面最小尺寸在800mm以上，同时水化热引起的混凝土内最高温度与环境气温之差预计超过25。C的混凝土构件。大体积混凝土构件，在硬化期间，水泥的水化热较高，加上构件厚度大，内部温度不易散发，构件外表随自然气温下降，内外温差大于25。C时，则外表产生冷缩应力，当应力大于当时混凝土的抗拉强度时，常产生破坏性较大的贯穿构件的裂缝或深浅不等的裂缝。原因分析：1）混凝土流动性大、坍落度大，用水量大、水泥用量多、砂率大,因而水泥的水化热大。浇筑速度快,使大体积混凝土内外温差大，表面散热快，收缩大，因而产生裂缝；2次体积混凝土中水泥使用不当,当水泥中的硅酸三短C

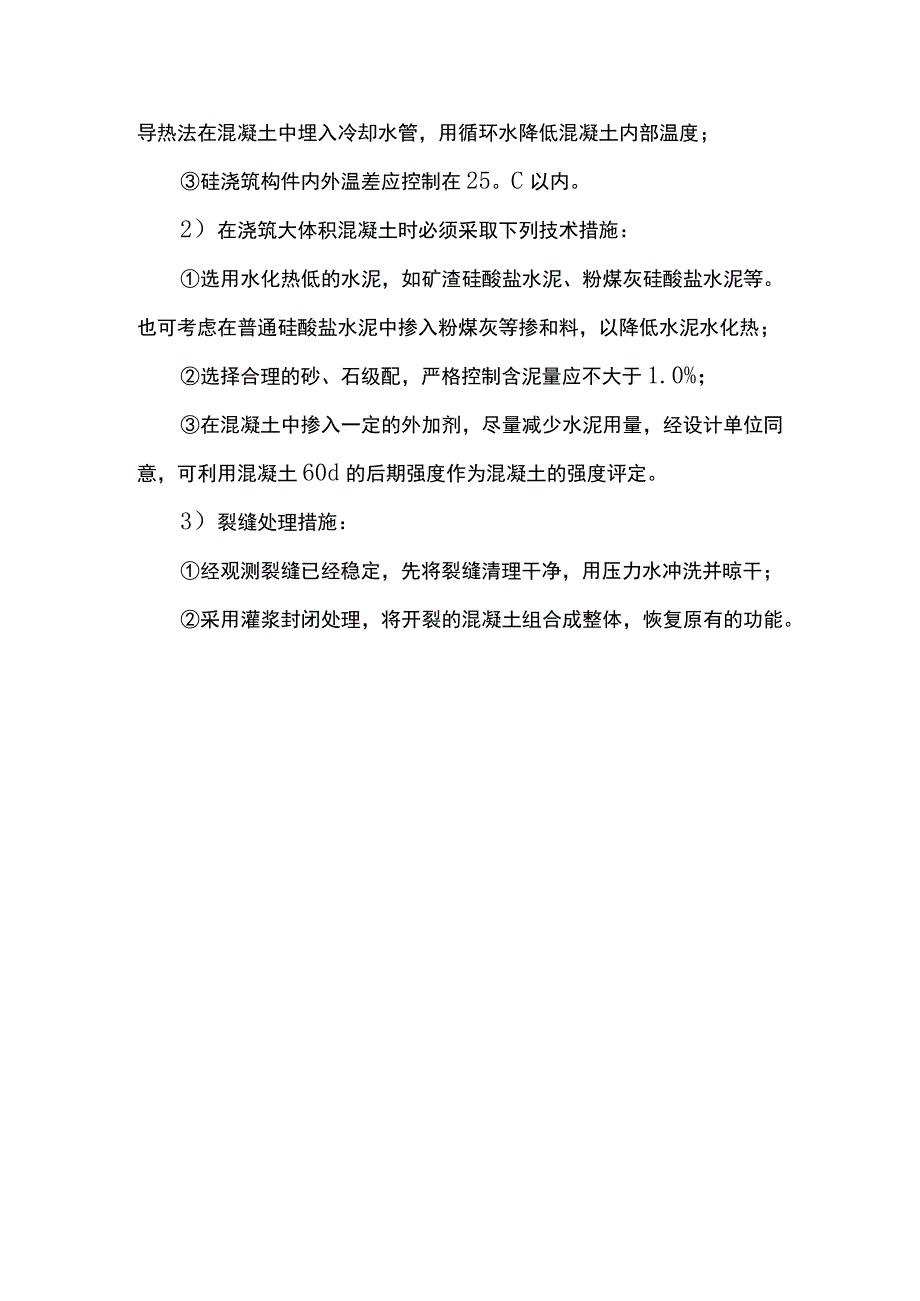

2、a3Si）的含量高达5.5%时，则每千克水泥的发热量是377kJ,比同标号矿渣水泥的发热量大42kJ,则构件中的温度差比要求大11%左右，更容易产生温差裂缝；3）为了满足混凝土设计强度的要求，常常在配合比中加大水泥用量，提高水泥标号，两者都会引起高水化热。在施工环境温度下降时，又没有采取有效的技术措施，因而产生裂缝；防治措施：1）大体积混凝土温度的控制指标不宜大于下列数值：大体积混凝土的浇筑入模温度控制在28。C以内。夏季高温施工时，应采取降温措施，控制混凝土温度不超过28;大体积混凝土的浇筑入模后最大温升值为35oCo必要时可采用人工导热法在混凝土中埋入冷却水管，用循环水降低混凝土内部温度；硅浇筑构件内外温差应控制在25。C以内。2）在浇筑大体积混凝土时必须采取下列技术措施：选用水化热低的水泥，如矿渣硅酸盐水泥、粉煤灰硅酸盐水泥等。也可考虑在普通硅酸盐水泥中掺入粉煤灰等掺和料，以降低水泥水化热；选择合理的砂、石级配，严格控制含泥量应不大于1.0%；在混凝土中掺入一定的外加剂，尽量减少水泥用量，经设计单位同意，可利用混凝土60d的后期强度作为混凝土的强度评定。3）裂缝处理措施：经观测裂缝已经稳定，先将裂缝清理干净，用压力水冲洗并晾干；采用灌浆封闭处理，将开裂的混凝土组合成整体，恢复原有的功能。
