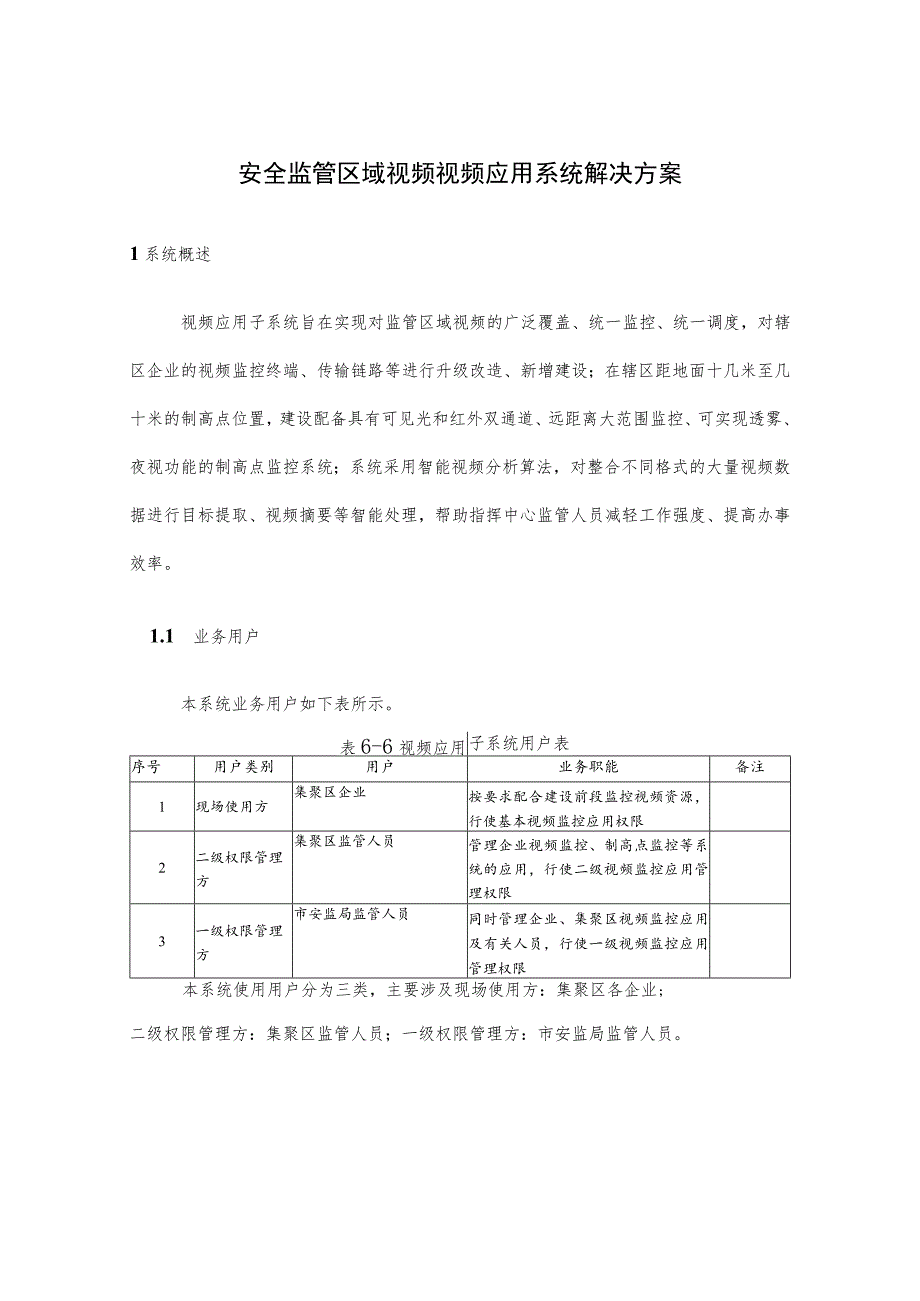

1、安全监管区域视频视频应用系统解决方案1系统概述视频应用子系统旨在实现对监管区域视频的广泛覆盖、统一监控、统一调度,对辖区企业的视频监控终端、传输链路等进行升级改造、新增建设;在辖区距地面十几米至几十米的制高点位置,建设配备具有可见光和红外双通道、远距离大范围监控、可实现透雾、夜视功能的制高点监控系统;系统采用智能视频分析算法,对整合不同格式的大量视频数据进行目标提取、视频摘要等智能处理,帮助指挥中心监管人员减轻工作强度、提高办事效率。1.1 业务用户本系统业务用户如下表所示。表6-6视频应用子系统用户表序号用户类别用户业务职能备注1现场使用方集聚区企业按要求配合建设前段监控视频资源,行使基本视

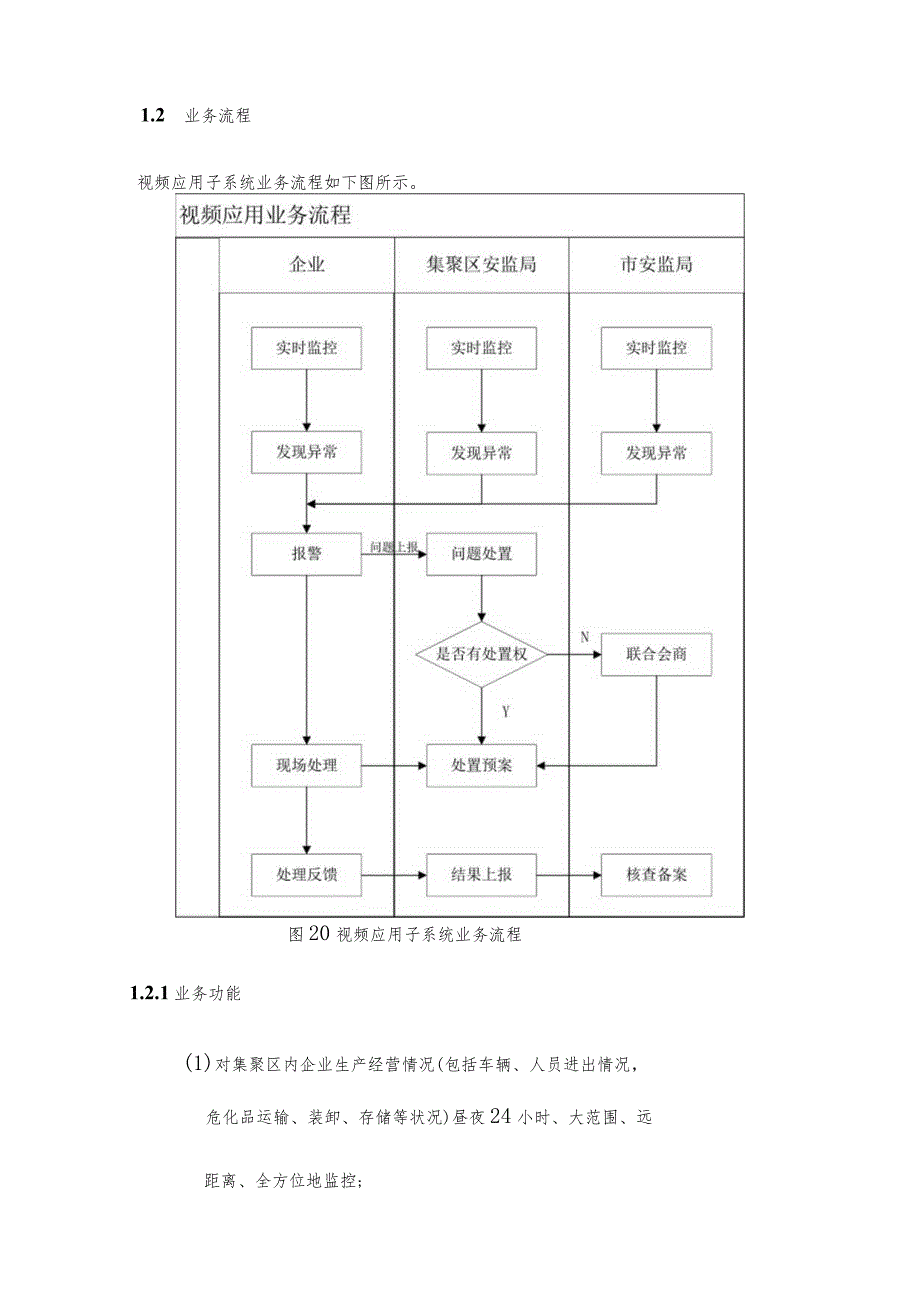

2、频监控应用权限2二级权限管理方集聚区监管人员管理企业视频监控、制高点监控等系统的应用,行使二级视频监控应用管理权限3一级权限管理方市安监局监管人员同时管理企业、集聚区视频监控应用及有关人员,行使一级视频监控应用管理权限本系统使用用户分为三类,主要涉及现场使用方:集聚区各企业;二级权限管理方:集聚区监管人员;一级权限管理方:市安监局监管人员。1.2 业务流程视频应用子系统业务流程如下图所示。图20视频应用子系统业务流程1.2.1业务功能(1)对集聚区内企业生产经营情况(包括车辆、人员进出情况,危化品运输、装卸、存储等状况)昼夜24小时、大范围、远距离、全方位地监控;(2)制高点监控具有红外、电视

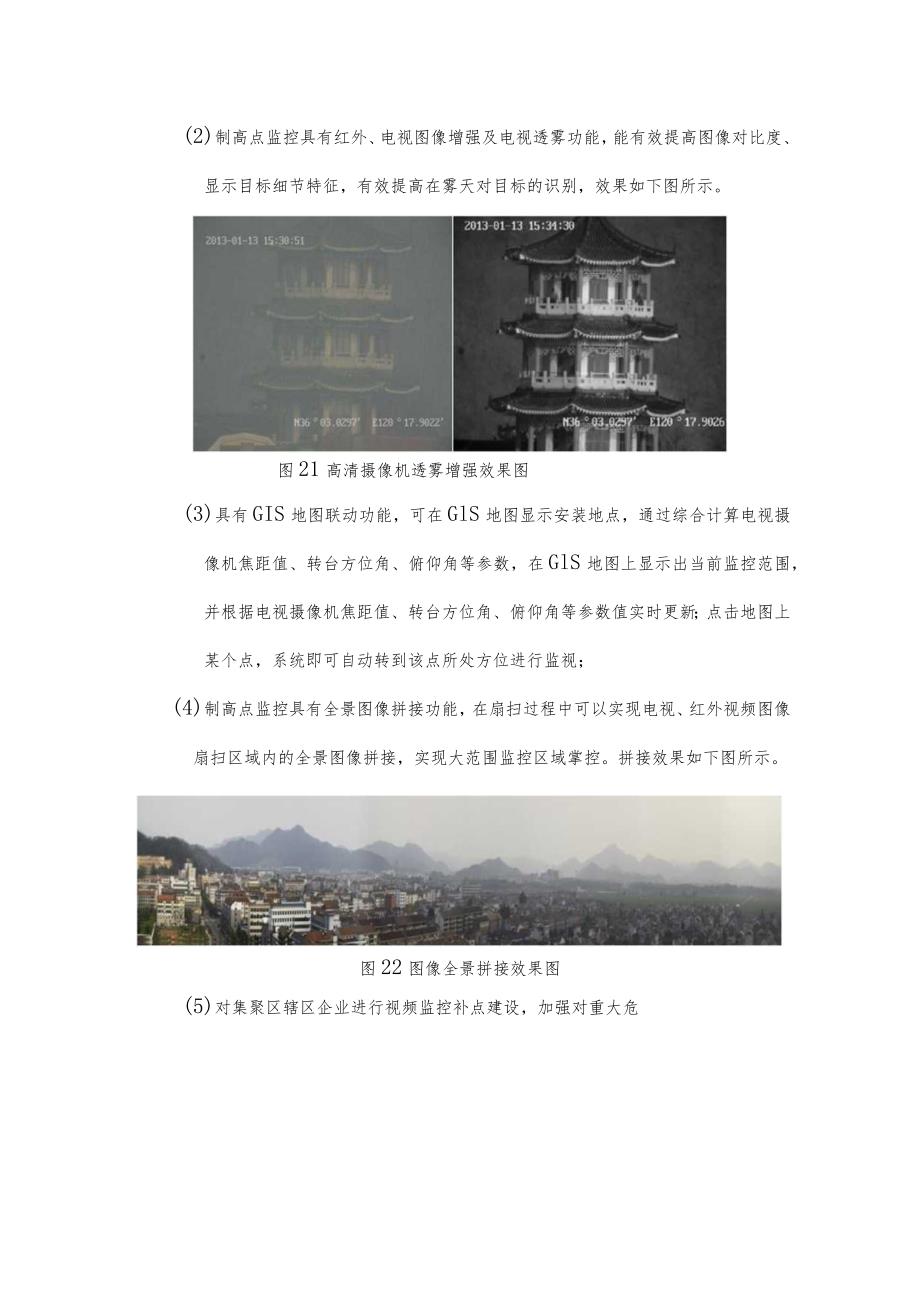

3、图像增强及电视透雾功能,能有效提高图像对比度、显示目标细节特征,有效提高在雾天对目标的识别,效果如下图所示。图21高清摄像机透雾增强效果图(3)具有GIS地图联动功能,可在GlS地图显示安装地点,通过综合计算电视摄像机焦距值、转台方位角、俯仰角等参数,在GlS地图上显示出当前监控范围,并根据电视摄像机焦距值、转台方位角、俯仰角等参数值实时更新;点击地图上某个点,系统即可自动转到该点所处方位进行监视;(4)制高点监控具有全景图像拼接功能,在扇扫过程中可以实现电视、红外视频图像扇扫区域内的全景图像拼接,实现大范围监控区域掌控。拼接效果如下图所示。图22图像全景拼接效果图(5)对集聚区辖区企业进行视

4、频监控补点建设,加强对重大危险源、重点区域的视频监管能力;具有视频智能分析功能,能够在实时监控中运行火灾检测报警、非法入侵检测、人员拥挤程度判别、图像去雾增亮、遗留物检测等功能,事后进行视频摘要、海量视频信息检索等功能,能够预防事件发生、早期预警和为有关案件办理提取线索、证据。1.2.2技术方案系统由企业视频前端监控、制高点视频监控、视频应用处理平台等组成,如下图所示。视频应用子系统业端频控企前视监高视监空制点频r频用理台视应处平图23视频应用子系统系统架构图其中企业新增视频点位的监控视频接入到相应企业,再传送至视频应用处理平台,制高点监控视频资源通过光纤接入到视频应用处理平台,视频应用处理平

5、台位于指挥中心,实现对所有监控点位控制以及对所有视频图像处理、分析。系统部署图如下图所示。制高点视频监企业前端视频监控高清一体化球机30台图24系统部署图1.22L1企业前端视频监控(1)前端视频点位前端视频监控采用一体机摄像头,根据昼夜监视需要,配置高清可见光和小型红外两种一体机,小型红外成本较可见光高,两种一体机形成高低搭配,可根据监控区域的重要程度选用不同的设备。可见光一体机配有红外照射灯,晚上使用红外照射灯,监控范围能达到几十米。本方案中使用的小型红外一体机机采取被动接收监控目标红外辐射模式,能够在夜晚全黑的环境中清晰成像,根本上克服了在夜晚使用红外照射灯照射距离近、成像不清晰的缺点。

6、超小型红外探测器机芯如下图所示。(2)监控端(企业监控中心)新建点位视频首先接入企业监控中心,集聚区/市指挥中心向各企业监控中心请求视频,企业监控平台收到请求后向指挥中心发送视频,所以硬盘录像机、显示器、控制键盘等设备共用企业现有资源。(3)网络传输网络建设共享企业现有网络。1.22.1.2制高点视频监控制高点视频监控包括前端监视模块、显示控制模块和通讯传输模块三部分。(1)前端监视模块前端监视模块包括电视摄像机、红外热像仪、伺服转台、稳压电源等设备。模块采用组合化设计,红外热像仪、电视摄像机集成在转台上,如下图所示。图25光电监视转台示意图1)红外热像仪红外热像仪采用分辨率为640*480的

7、探测器,主要用于夜间和低能见度天气对目标的监视、观察和辨认,2)电视摄像机电视摄像机由焦距100Omm的连续光学变焦镜头、自动光圈和200万像素数字高清CCD以及电源等组成。3)转台伺服转台由方位驱动电机、方位码盘、方位测速机和俯仰驱动电机、俯仰码盘、俯仰测速机及U型架和球形载物体组成。转台的双轴在伺服系统的控制和方位、俯仰电机的驱动下可以在方位(0340)、俯仰(-45+45)的范围内运动。(2)显示控制模块显示控制模块主要包括显控计算机、信号处理组合、显控软件、图像处理软件等设备及软件。显示控制模块主要完成对前端设备的控制及视频显示、处理分析等功能。1)显控计算机运行显控终端软件,为显示、

8、控制提供操作平台,实现对前端电视摄像机、红外热像仪及转台的控制。2)信号处理组合信号处理组合为系统核心设备,主要包括图像处理板、通讯板、母板及直流电源模块等设备,实现对前端传回视频信号的处理、分析,以及对前端设备状态监测等功能。3)显控软件显控软件运行于显控计算机中,软件采用VC+开发编制,采用模块化设计。显控软件采用可视化界面,所有操作直接用鼠标点击即可实现,界面友好、清晰明了,使用者很容易实用。显控软件模块包含以下模块: 主界面模块:实现主界面显示功能,如视频显示、缩放、设备状态指示、转台俯仰角、电视视场角显示等。 红外控制模块:实现对红外热像仪控制功能,包括开关机、图像增强设置、视场变换

9、、聚焦及高级设置等。 转台控制模块:实现转台电源控制、预置位设置、扇扫设置、自动巡检控制、全景拼接等。 记录检索模块:实现录像、检索及回放等功能。 用户管理模块:实现用户登录、权限、密码、电视参数设置等参数设置功能。 智能分析模块:实现火灾检测、报警区/线设置、大范围拥挤程度分析判断、图像去雾增强、遗留物检测等智能分析功能。4)图像处理软件图像处理软件模块为嵌入式软件,嵌入在信号处理器电路板中,采用专业软件编写,配合各硬件设备,完成相应功能。图像处理软件包含以下模块: 红外图像增强模块:实现红外图像增强功能。 电视图像增强模块:实现电视图像增强功能。 运动目标检测模块:实现对运动目标检测功能。

10、 运动目标跟踪模块:实现对运动目标跟踪功能。 通讯控制模块:实现系统通讯控制功能。 全景拼接模块:实现全景拼接功能。(3)通讯传输模块通讯传输模块完成前后端通讯传输功能,主要包括光端机、交换机等设备。光端机为一对,前后端各放置一个,传输介质使用光缆,完成前后通讯传输功能。122.L3视频应用处理平台视频应用处理平台由相应硬件及软件组成,硬件包括视频应用管理服务器等,软件为视频综合应用管理软件等,视频综合应用管理软件运行于视频管理服务器之上,实现对各监控点位远程管理及视频智能分析处理功能。视频综合应用管理软件包括以下功能模块:(1)企业前端视频监控管理模块:实现对企业前端监控点摄像机的管理操作,

11、如对某个摄像机进行具体操作,设置电子巡更、录像等。(2)制高点监控管理模块:实现对制高点监控系统的管理操作,如远程控制电视摄像机、红外热象仪、转台开关电及各种具体操作。(3)视频智能分析处理模块:1)具有火灾监控报警功能,能对监控图像中出现的烟雾和火进行实时检测,并进行报警联动。火灾检测效果如下图所示:图26烟火检测效果图2)具有非法入侵检测功能,能够针对重点监控区域设定警戒区/警戒线,对进入的目标进行动目标检测、自动跟踪并报警联动功能;3)具有人员拥挤判别功能,根据用户需求设定区域及拥挤程度值,通过判断设定区域中的人员目标的数量,判定检测区域中人员拥挤程度,并根据相应程度作出报警;图27人员

12、拥挤判别检测效果4)具有图像去雾增亮功能,实现去除图像中的雾、加亮夜间低照度图像,解决雾天和夜间低照度监控图像不够清晰的问题;图28图像增亮效果5)具有遗留物检测功能,当重点监控区域内有遗留物时,会自动检测、识别并报警。图29遗留物检测效果6)具有视频摘要功能,能够去除录像视频中静止、无效、冗余信息,提取有效视频段,将长时间视频压缩成几分钟的视频摘要短片,供视频取证使用;7)具有海量视频信息检索功能,能够根据有关目标特征和运动轨迹快速查找有关目标视频信息源,为相关案件办理提供线索、证据。图30海量视频检索效果。2系统配置系统主要配置清单如下表所示。表6-7主要设备清单序号设备名主要指标单位数量

13、备注一制高点视频监控(一)应用软件1显控软件1.1主界面模块实现主界面显示功能,如视频显示、缩放、设备状态指示、转台俯仰角、电视视场角显示等套11.2红外控制模块实现对红外热像仪控制功能,包括开关机、图像增强设置、视场变换、聚焦及高级设置等套11.3转台控制模块实现转台电源控制、预置位设置、扇扫设置、自动巡检控制等功能套11.4记录检索模块实现录像、枪索及回放等功能套11.5用户管理模块实现用户登录、权限、密码、电视参数设置等参数设置功能套11.6视频智能分析模块实现火灾检测报警、报警区/报警线设置、人员拥挤程度判别、图像去雾增强、遗留物检测套12图像处理软件2.1红外图像增强模块实现红外图像

14、增强功能套12.2电视图像增强模块实现电视图像增强功能套12.3运动目标检测模块实现运动目标检测功能套12.4运动目标跟踪模块实现运动目标跟踪功能套12.5通讯控制模块实现系统通讯控制功能套12.6全景拼接模块实现扇扫中全景图像拼接功能套13数据库软件3.1SQLServer实现数据存储功能套1(二)硬件采购1光电监视转台(含电视摄像机、红外热像仪)红外热像仪:50mm、15Onun两档变焦,分辨率640*480,非制冷探测器;电视摄像机:焦距不小于1000mm,200万像素,具有透雾能力;转台:方位03400,俯仰-45+45,具备设置预置位、自动轮巡、台3扇扫等功能2室外稳压电源输出功率600W台33室外控制机柜定制生产套34加电控制组合控制电视摄像机、红外热像仪、转台三个设备远程开关电源套35外部电缆,航空插件航空标准,具备防水密封功能套36防护罩定制生产套37基础件定制生产套38视频矩阵视频8入8出台39信号处理器采用专用高速数字处理芯片,具有图像增强、动目标检测、跟踪及智能视频分析功能套310显控计算机采用
