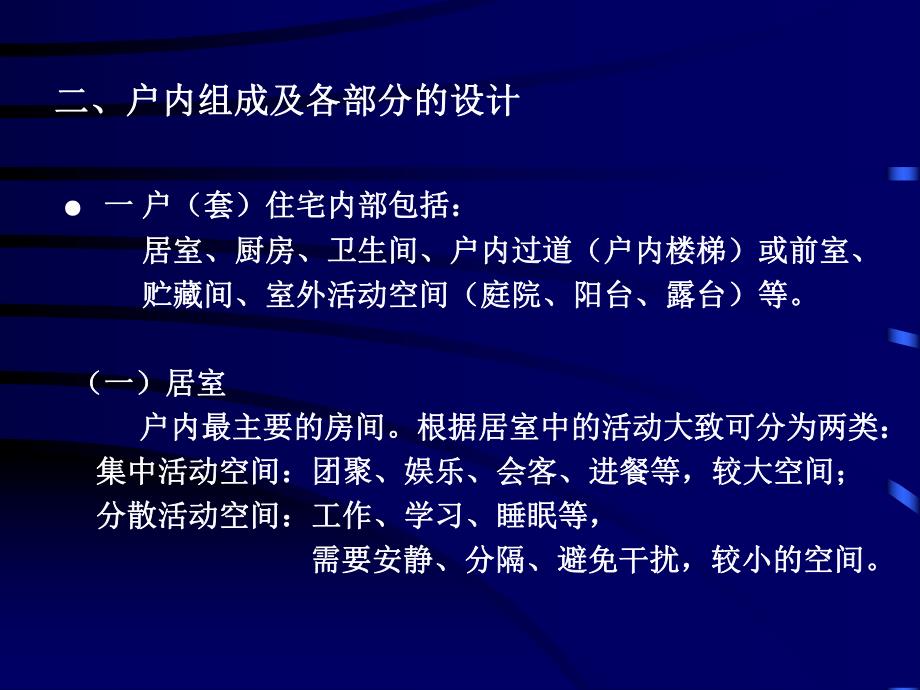

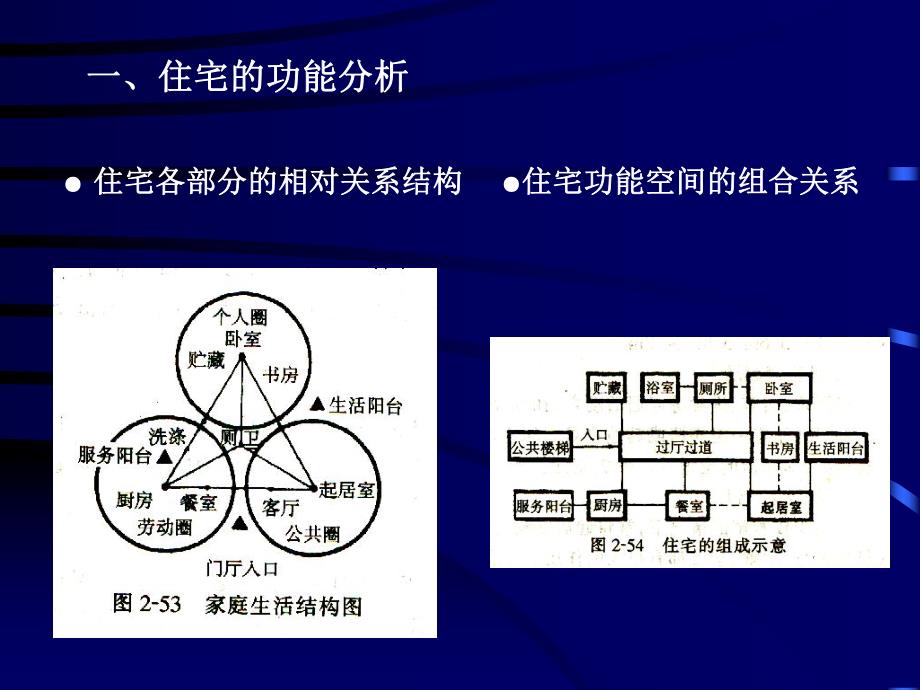

1、设计辅导课设计辅导课单元式多层住宅设计单元式多层住宅设计 一、住宅的功能分析一、住宅的功能分析 住宅各部分的相对关系结构住宅各部分的相对关系结构 住宅功能空间的组合关系住宅功能空间的组合关系 二、户内组成及各部分的设计二、户内组成及各部分的设计 一一 户（套）住宅内部包括：户（套）住宅内部包括：居室、厨房、卫生间、户内过道（户内楼梯）或前室、居室、厨房、卫生间、户内过道（户内楼梯）或前室、贮藏间、室外活动空间（庭院、阳台、露台）等。贮藏间、室外活动空间（庭院、阳台、露台）等。（一）居室（一）居室 户内最主要的房间。根据居室中的活动大致可分为两类：户内最主要的房间。根据居室中的活动大致可分为两类
2、：集中活动空间：团聚、娱乐、会客、进餐等，较大空间；集中活动空间：团聚、娱乐、会客、进餐等，较大空间；分散活动空间：工作、学习、睡眠等，分散活动空间：工作、学习、睡眠等，需要安静、分隔、避免干扰，较小的空间。需要安静、分隔、避免干扰，较小的空间。1、卧室、卧室 主卧室主卧室:双人床双人床（小孩床）（小孩床）、床头柜、衣柜等。床头柜、衣柜等。净面积：不小于净面积：不小于 10.0 m 开间：开间：3300 3900 进深：进深：3600 5100 次卧室次卧室:单人床、衣柜、桌椅等必要家具。单人床、衣柜、桌椅等必要家具。净面积：不小于净面积：不小于 6.0 m 开间：开间：2700 3300 进
3、深：进深：3300 4800 卧室分析卧室分析 2、卧室兼起居室、卧室兼起居室 供团聚、会客、进餐等起居活动之用。条件差，现不多用。供团聚、会客、进餐等起居活动之用。条件差，现不多用。家具：单（双）人床、一组桌椅或其他家具家具：单（双）人床、一组桌椅或其他家具 净面积：不小于净面积：不小于 12.0 m 开间：开间：3300 3900 进深：进深：3600 5100 3、起居室（客厅）、起居室（客厅）家庭公共活动空间：娱乐、会客、进餐等。家庭公共活动空间：娱乐、会客、进餐等。净面积：不小于净面积：不小于 10.0 m 净宽：不小于净宽：不小于 2700 净长：不小于净长：不小于 3000 4、
4、居室的门窗位置、居室的门窗位置 （1）居室门）居室门 居中、靠一端居中、靠一端 （2）阳台门）阳台门 门带窗可居中；靠一侧设置，宜与居室门在同侧门带窗可居中；靠一侧设置，宜与居室门在同侧 （3）壁柜门）壁柜门 不常开启，可设在门后；或与其它门不常开启，可设在门后；或与其它门 （4）窗）窗 两个外墙角，有利于家具布置；与立面造型相关。两个外墙角，有利于家具布置；与立面造型相关。（5）室内有多个门窗）室内有多个门窗 位置适当靠近，以保留较大的完整墙面。位置适当靠近，以保留较大的完整墙面。（5）居室的比例）居室的比例 同样面积的居室，比例不同，对家具布置影响很大。同样面积的居室，比例不同，对家具布置
5、影响很大。平面不宜窄长，最好不超过平面不宜窄长，最好不超过 1：2，方形或接近于方形。，方形或接近于方形。（二）厨房设计（二）厨房设计 辅助用房，做饭烧水；考虑设备及必要的活动空间。辅助用房，做饭烧水；考虑设备及必要的活动空间。作业流程：作业流程：1、面积、面积 不小于不小于 4.0 m。单排布置净宽不小于单排布置净宽不小于1500 双面布置净宽不小于双面布置净宽不小于1800 常用的设备尺寸：常用的设备尺寸：2、厨房的布置、厨房的布置 按功能组合分为：工作厨房按功能组合分为：工作厨房-仅安排炊事活动；仅安排炊事活动；餐室厨房餐室厨房 兼有进餐。兼有进餐。设备布置形式：设备布置形式：顺序布置顺
6、序布置 洗池、案台、炉灶三大件以及吊柜等设备。洗池、案台、炉灶三大件以及吊柜等设备。（1）一字形单排布置）一字形单排布置 （2）并列性两侧布置）并列性两侧布置 （3）曲尺形及）曲尺形及U形布置形布置 3、厨房的细部设计、厨房的细部设计 尽量利用空间，炊具、餐具、粮、菜、杂物等的贮藏；尽量利用空间，炊具、餐具、粮、菜、杂物等的贮藏；良好的通风，墙内设置通风道；良好的通风，墙内设置通风道；连接服务阳台；连接服务阳台；墙、地面的防水和清洗；墙、地面的防水和清洗；单间餐厅面积不小于单间餐厅面积不小于6.0 m，净宽不小于，净宽不小于2400；不宜接近卫生间。不宜接近卫生间。（三）卫生间设计（三）卫生间
7、设计 设备与布置是根据住宅标准、气候条件、使用对象、设备与布置是根据住宅标准、气候条件、使用对象、生活习惯等因素而决定的。生活习惯等因素而决定的。1、设备尺寸、设备尺寸 2、使用卫生设备的尺度要求、使用卫生设备的尺度要求 （四）户内过道及前室（四）户内过道及前室 适当设置户内过道，可适当设置户内过道，可 减少房间的穿套，起到避减少房间的穿套，起到避 免干扰、缓冲、隔声等作免干扰、缓冲、隔声等作 用。用。如果将户内过道的交通如果将户内过道的交通 空间，适当扩大并对门窗空间，适当扩大并对门窗 位置精心安排，使之有可位置精心安排，使之有可 能放下一张床或桌椅，则能放下一张床或桌椅，则 使这一空间由单
8、纯交通空使这一空间由单纯交通空 间，变成为交通、居住、间，变成为交通、居住、起居兼顾的综合空间，即起居兼顾的综合空间，即 称为前室（也可称为过厅、称为前室（也可称为过厅、小方厅）小方厅）设计户内过道及前室应注意：设计户内过道及前室应注意：（1）简捷便利，合理利用空间；）简捷便利，合理利用空间；（2）过道或前室应考虑不同地区特点防风防寒隔热遮阳既有）过道或前室应考虑不同地区特点防风防寒隔热遮阳既有 利户内通风等作用；利户内通风等作用；（3）户内过道最小净宽，在入口处为）户内过道最小净宽，在入口处为 1.2 m，通向卧室、起，通向卧室、起 居室的过道不应小于居室的过道不应小于1.0 m，通向辅助房
9、间的过道不小于，通向辅助房间的过道不小于 0.9 m；（4）居住前室的净空尺寸不宜小于）居住前室的净空尺寸不宜小于1.8 m x 1.8 m。（五）贮藏空间（五）贮藏空间 住宅内常用的贮藏设施有壁柜、壁龛、吊柜、隔板、阁楼、住宅内常用的贮藏设施有壁柜、壁龛、吊柜、隔板、阁楼、壁柜隔墙、壁龛隔墙、层架、箱子间、贮藏小室等。壁柜隔墙、壁龛隔墙、层架、箱子间、贮藏小室等。住户的各种物品的贮藏量相当大，内容可分为：住户的各种物品的贮藏量相当大，内容可分为：（1）季节物品）季节物品-不同季节的衣物、被褥、鞋、帽等；不同季节的衣物、被褥、鞋、帽等；（2）应用物品）应用物品-日常使用的衣物、鞋、帽、书籍、食
10、品、日常使用的衣物、鞋、帽、书籍、食品、用品等；用品等；（3）杂物）杂物-瓶、罐、过期报刊、其他闲置物品等；瓶、罐、过期报刊、其他闲置物品等；（4）箱子等大件物品。）箱子等大件物品。（六）阳台（六）阳台 住户与大自然联系的媒介。住户与大自然联系的媒介。按使用性质可分为：按使用性质可分为：生活阳台生活阳台 -供居住部分使用，接受阳光、晾衣、小憩、供居住部分使用，接受阳光、晾衣、小憩、眺望和乘凉；眺望和乘凉；服务阳台服务阳台 -供辅助部分使用，存放物品。供辅助部分使用，存放物品。阳台的深度阳台的深度：净宽：一般要求不小于：净宽：一般要求不小于 1.11.1m 放躺椅和折叠床，要加大到放躺椅和折叠床
11、，要加大到 1.21.2m 阳台进餐，净宽要阳台进餐，净宽要 1.51.5m 地面低于室内楼面地面低于室内楼面 0.30.30.6 0.6 mm 栏杆高度不应低于栏杆高度不应低于1.051.05m，以保证安全。，以保证安全。三、户型（套型）设计三、户型（套型）设计 户型户型 是供不同住户使用的成套住宅类型。是供不同住户使用的成套住宅类型。确定户型应考虑两方面的因素：确定户型应考虑两方面的因素：一是能适应不同家庭居住（家庭结构、职业、生活习惯、一是能适应不同家庭居住（家庭结构、职业、生活习惯、生活水平、人口结构等方面的变化）；生活水平、人口结构等方面的变化）；二是考虑住宅所在的自然环境。（气候、
12、地形、地质、二是考虑住宅所在的自然环境。（气候、地形、地质、地震、绿化等）地震、绿化等）根据卧室、客厅（起居室）的多少，住宅户型有以下几种：根据卧室、客厅（起居室）的多少，住宅户型有以下几种：（1）两室一厅：两间卧室、一间客厅；）两室一厅：两间卧室、一间客厅；（2）两室二厅：两间卧室、一间客厅、一间餐厅；）两室二厅：两间卧室、一间客厅、一间餐厅；（3）三室一厅：三间卧室、一间客厅；）三室一厅：三间卧室、一间客厅；（4）三室二厅：三间卧室、一间客厅、一间餐厅；）三室二厅：三间卧室、一间客厅、一间餐厅；（5）四室一厅：四间卧室、一间客厅；）四室一厅：四间卧室、一间客厅；（6）四室二厅：四间卧室、一
13、间客厅、一间餐厅；）四室二厅：四间卧室、一间客厅、一间餐厅；个别情况下，有一室一厅、五室一厅、五室二厅等户型。个别情况下，有一室一厅、五室一厅、五室二厅等户型。每套住宅中卫生间可设一每套住宅中卫生间可设一二间，凡我是有三间及其以上者，二间，凡我是有三间及其以上者，卫生间宜设两间，一间设三件卫生设备，另一间仅设大便器。卫生间宜设两间，一间设三件卫生设备，另一间仅设大便器。三大一小住宅：大客厅、大厨房、大卫生间、小卧室。三大一小住宅：大客厅、大厨房、大卫生间、小卧室。前后均设阳台、阳台均封闭。前后均设阳台、阳台均封闭。四、单元的组成四、单元的组成 由几个相同或不同的户型相邻组合，由楼梯作为上下由几
14、个相同或不同的户型相邻组合，由楼梯作为上下 交通联系，这些户型及组成了单元。交通联系，这些户型及组成了单元。每层中一般为两户或三户，即所谓一梯两户或一梯三户，每层中一般为两户或三户，即所谓一梯两户或一梯三户，个别情况下，也有一梯一户、一梯四户的组合。个别情况下，也有一梯一户、一梯四户的组合。五、五、单元式住宅的平面组合单元式住宅的平面组合 一幢住宅有几个相同或不同的单元组合而成，单元数一幢住宅有几个相同或不同的单元组合而成，单元数 不宜超过不宜超过 6 个。各单元应有各自的入口，各单元之间的个。各单元应有各自的入口，各单元之间的 界墙应为防火墙。住宅楼四周应留有通道，通道宽度应界墙应为防火墙。
15、住宅楼四周应留有通道，通道宽度应 满足消防车通过。满足消防车通过。单元组合的原则是：满足建设规模及规则要求、适应单元组合的原则是：满足建设规模及规则要求、适应 环境。环境。单元组合的方式通常有以下几种：单元组合的方式通常有以下几种：（1）平直组合）平直组合 （3）转角组合）转角组合 （2）错位组合）错位组合 （4）多向组合）多向组合 六、多层住宅的外形设计六、多层住宅的外形设计 在满足使用要求的同时，还必须满足精神需要，满足在满足使用要求的同时，还必须满足精神需要，满足 人们的审美要求。人们的审美要求。一般有以下几种手法：一般有以下几种手法：（1）水平构图）水平构图 （2）垂直构图）垂直构图 （3）网格构图）网格构图 （4）散点构图）散点构图 水平构图水平构图 垂直构图垂直构图 网格构图网格构图 散点构图散点构图 实例分析：实例分析：1、单元平面、单元平面
