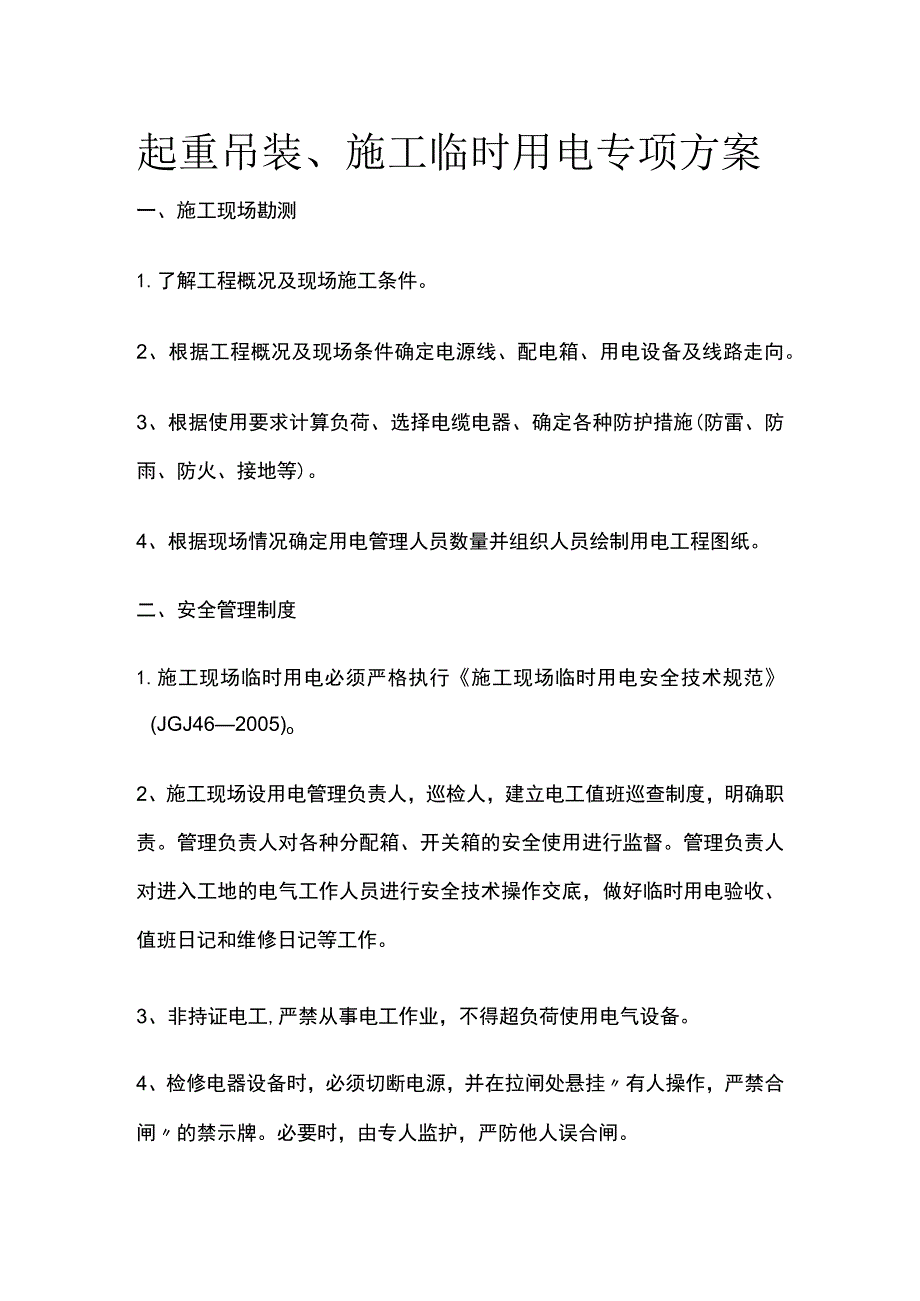

1、起重吊装、施工临时用电专项方案一、施工现场勘测1.了解工程概况及现场施工条件。2、根据工程概况及现场条件确定电源线、配电箱、用电设备及线路走向。3、根据使用要求计算负荷、选择电缆电器、确定各种防护措施(防雷、防雨、防火、接地等)。4、根据现场情况确定用电管理人员数量并组织人员绘制用电工程图纸。二、安全管理制度1.施工现场临时用电必须严格执行施工现场临时用电安全技术规范(JGJ462005)o2、施工现场设用电管理负责人，巡检人，建立电工值班巡查制度，明确职责。管理负责人对各种分配箱、开关箱的安全使用进行监督。管理负责人对进入工地的电气工作人员进行安全技术操作交底，做好临时用电验收、值班日记和维

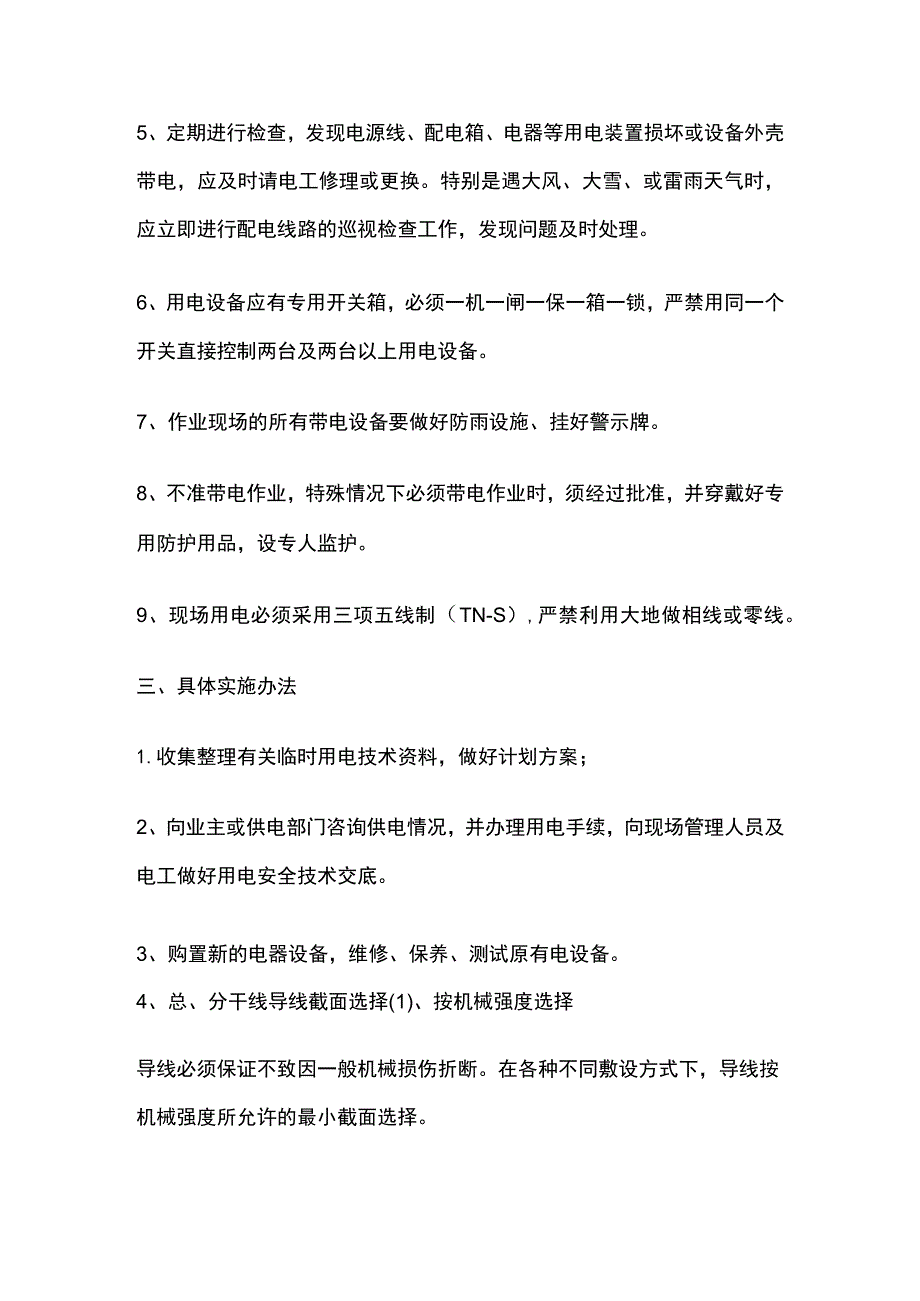

2、修日记等工作。3、非持证电工,严禁从事电工作业，不得超负荷使用电气设备。4、检修电器设备时，必须切断电源，并在拉闸处悬挂有人操作，严禁合闸的禁示牌。必要时，由专人监护，严防他人误合闸。5、定期进行检查，发现电源线、配电箱、电器等用电装置损坏或设备外壳带电，应及时请电工修理或更换。特别是遇大风、大雪、或雷雨天气时，应立即进行配电线路的巡视检查工作，发现问题及时处理。6、用电设备应有专用开关箱，必须一机一闸一保一箱一锁，严禁用同一个开关直接控制两台及两台以上用电设备。7、作业现场的所有带电设备要做好防雨设施、挂好警示牌。8、不准带电作业，特殊情况下必须带电作业时，须经过批准，并穿戴好专用防护用品，

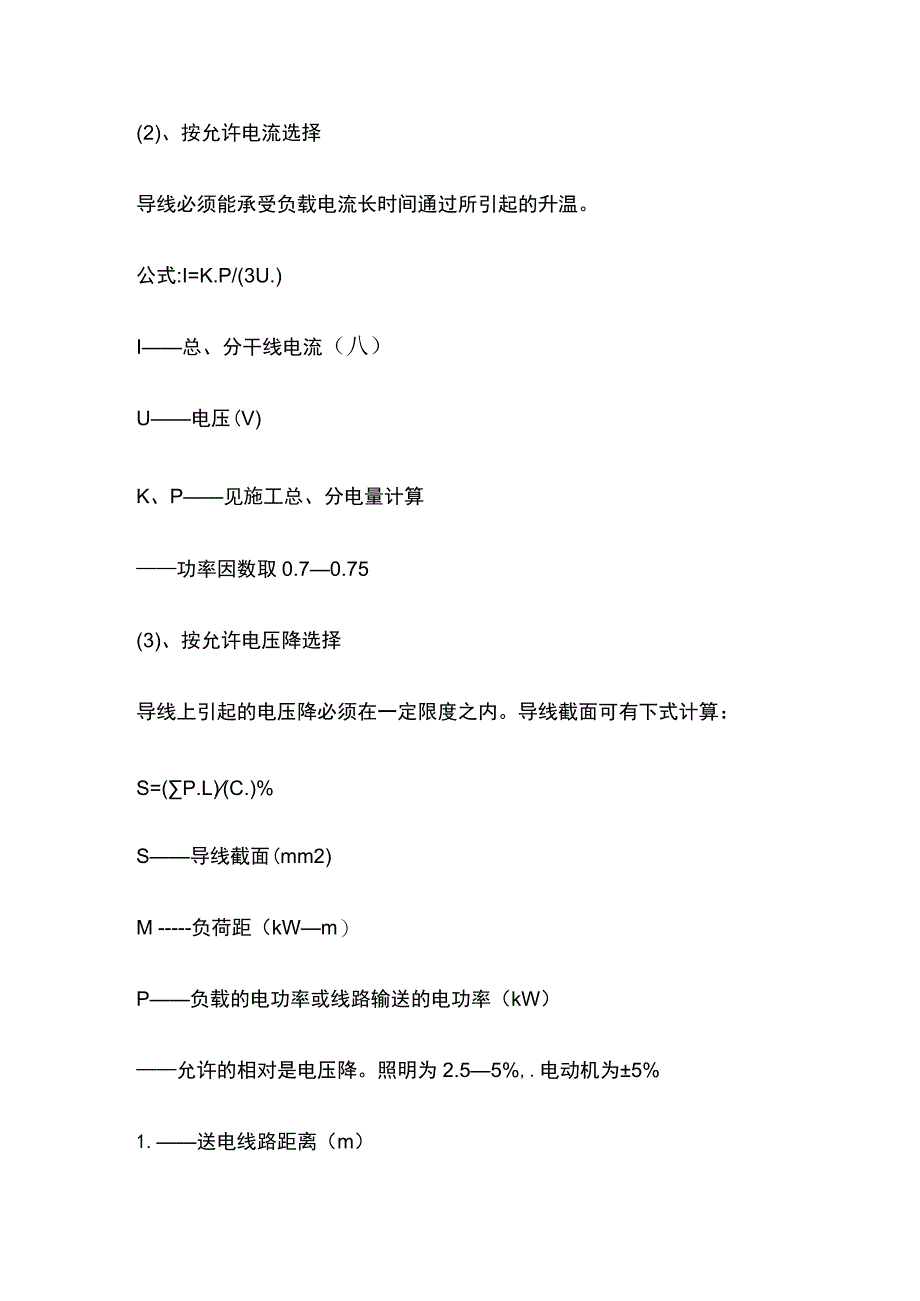

3、设专人监护。9、现场用电必须采用三项五线制（TN-S）,严禁利用大地做相线或零线。三、具体实施办法1.收集整理有关临时用电技术资料，做好计划方案；2、向业主或供电部门咨询供电情况，并办理用电手续，向现场管理人员及电工做好用电安全技术交底。3、购置新的电器设备，维修、保养、测试原有电设备。4、总、分干线导线截面选择(1)、按机械强度选择导线必须保证不致因一般机械损伤折断。在各种不同敷设方式下，导线按机械强度所允许的最小截面选择。(2)、按允许电流选择导线必须能承受负载电流长时间通过所引起的升温。公式:I=K.P/(3U.)I总、分干线电流（八）U电压(V)K、P见施工总、分电量计算功率因数取0.
4、70.75(3)、按允许电压降选择导线上引起的电压降必须在一定限度之内。导线截面可有下式计算：S=(P.L)(C.)%S导线截面(mm2)M负荷距（kWm）P负载的电功率或线路输送的电功率（kW）允许的相对是电压降。照明为2.55%,.电动机为5%1.送电线路距离（m）C系数，查建筑施工手册实际采用时应选择以上三种情况中导线截面最大者。5、总、分配电箱及电器装置选置需要选择的装置包括：总、分配电箱，电压表，电流表，电度表，总、分隔离开关，总、分自动开关，总分熔断器，漏电保护器。施工现场的配电箱是电源与用电设备之间的中枢环节，而开关箱配电系统的末端,是用电设备的直接控制装置，它们的设置和运用直接
5、影响着施工现场的用电安全。6、三级配电两级保护（1）配电箱作分级设置，即在总配电箱下，设分配电箱，分配电箱以下设开关箱,开关箱以下就是用电设备,形成三级配电。配电层次清楚，既便于管理又便于查找故障。同时要求,照明配电与动力配电分别设置,自成独立系统，不致因动力停电影响照明。(2)两级保护主要采用漏电保护措施，在末级开关箱内加装漏电保护器外，还在上一级分配电箱或总配电箱中再加装一级漏电保护器,形成两级保护。末级漏电保护器装设在开关箱内。7、一机一闸一漏一箱(1)一机一闸一漏一箱是针对开关箱而言的。每台用电设备应有各自专用的开关箱,不允许将两台用电设备的电气控制装置合置在一个开关箱内，避免发生误操
6、作等事故。(2)开关箱中装设漏电保护器,因为规范规定每台用电设备都要加装漏电保护器，所以没有一个漏电保护器保护二台或多台用电设备的情况,否则容易发生误动作和影响保护效果。另外还避免发生直接用漏电保护器兼作电器控制开关的现象，由于将漏电保护器频繁动作，将导致损坏或影响灵敏度失去保护功能。(漏电保护器与空气开关组装在一起的电器装置除外)。(3)电箱的安装位置A、总配电箱设在靠近电源的地方。分配电箱装设在用电设备或负荷相对集中的地方，分配电箱与开关箱的距离没有超过30mo开关箱与其控制的固定式用电设备的水平距离不宜超过3mo主要考虑当发生电气及机械故障时，可以迅速切断电源，减少事故持续时间，另外也便
7、于管SoB、配电箱、开关箱装设在干燥，通风及常温场所、周围应有足够二人同时工作的空间和通道。应装设端正、牢固，移动式配电箱，开关箱的下底距地面大于0.6m,小于1.5m.U没有使用木质电箱和金属外壳木质底板。配电箱内的电器首先安装在金属期E木质的绝缘电器安装板上然后整体紧固在配电箱体内.箱内的连接线采用绝缘导线，接头没有外露部分。进、出线加护套分路成束并做防水弯，导线束不得与箱体进、出口直接接触。移动式配电箱和开关箱的进、出线均采用橡皮绝缘电缆。D、所有配电箱门都配锁，配电箱和开关箱由专人负责。E、所有配电箱门配锁，配电箱和开关箱由专人负责。施工现场停止作业一小时以上时，将动力开关箱断电上锁。
8、8、现场照明(1) .照明灯具的金属外壳采用做保护接零。单相回路的照明开关箱内必须装设漏电保护器。由于施工现场的照明设备也同力设备一样有触电危险。(2) .照明装置在一般情况下其电源电压为220V,但在下列情况下应使用安全电压的电源：A、室外灯具距地面低于3m室内灯具距地面低于2.4m时,应采用36Vo使用行灯其电源的电压不超过36VoB、在潮湿和易触及带电体场所电源电压不得大于24VoC、在特别潮湿场所和金属容器内工作照明电源电压不得大于12VoD、警示灯电压低于36伏。安全电压为防止触电事故而采用的由特定电源供电的电压系列。安全电压额定值的等级为42V、36V、24V、12V、6Vo当采用
9、24V以上的安全电压时，其电器及线路应采取绝缘措施。目前，现场施工的安全电压都是采用36V电压。9、配电线路(1) .架空线路采用绝缘铜线或绝缘铝线。由于施工现场的危险性，故严禁使用裸线。导线和电缆是配电线路的主体，绝缘性能良好，是直接接触防护的必要措施，不允许有老化、破损现象，接头和包扎都符合规定。(2) .电缆干线采用埋地或架空敷设，严禁沿地面明敷，并避免机械伤害和介质腐蚀。施工现场不但对电缆干线应该按规定敷设，同时也应注意对一些移动式电气设备所采用的橡皮绝缘电缆的正确使用，采用钢索架线，不允许长期浸泡在水中和穿越道路不采取防护措施的现象。10、工作零线、保护零线、接地与防雷(1)、单相线路的零线截面与相线相同。(2)、三相五线制的工作零线和保护零线截面不小于相线截面的50%o(3)、保护零线的截面，不小于工作零线的截面，同时满足机械强度要求。(4)、保护零线架空敷设的间距大于12m,保护零线必须选择不小于10mr2的绝缘铜线或不小于16mm2绝缘铝线。(5)、与电气设备相连接的保护零线为截面不小于2.5mm2的绝缘多股铜线。(6)、保护零线的统一标志采用黄、绿双色线。(7)、不得使用铝导体做接地体或地下接地线；不宜用螺纹钢做工垂直接地体。(8)、接地装置的设备应考虑土壤湿度情况的影响。(9)、施工设备的防雷按施工现场将按具体情况而定。
