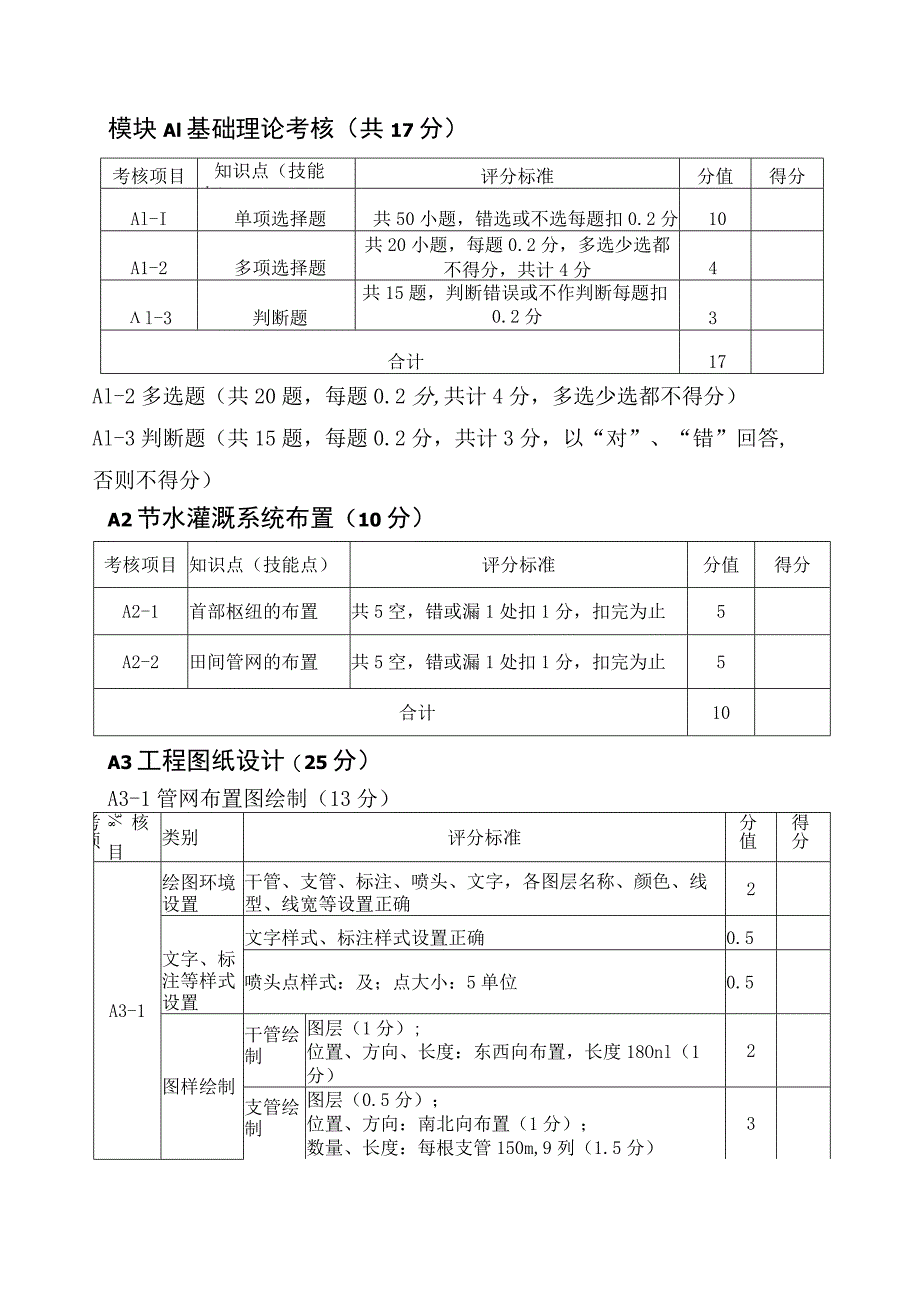

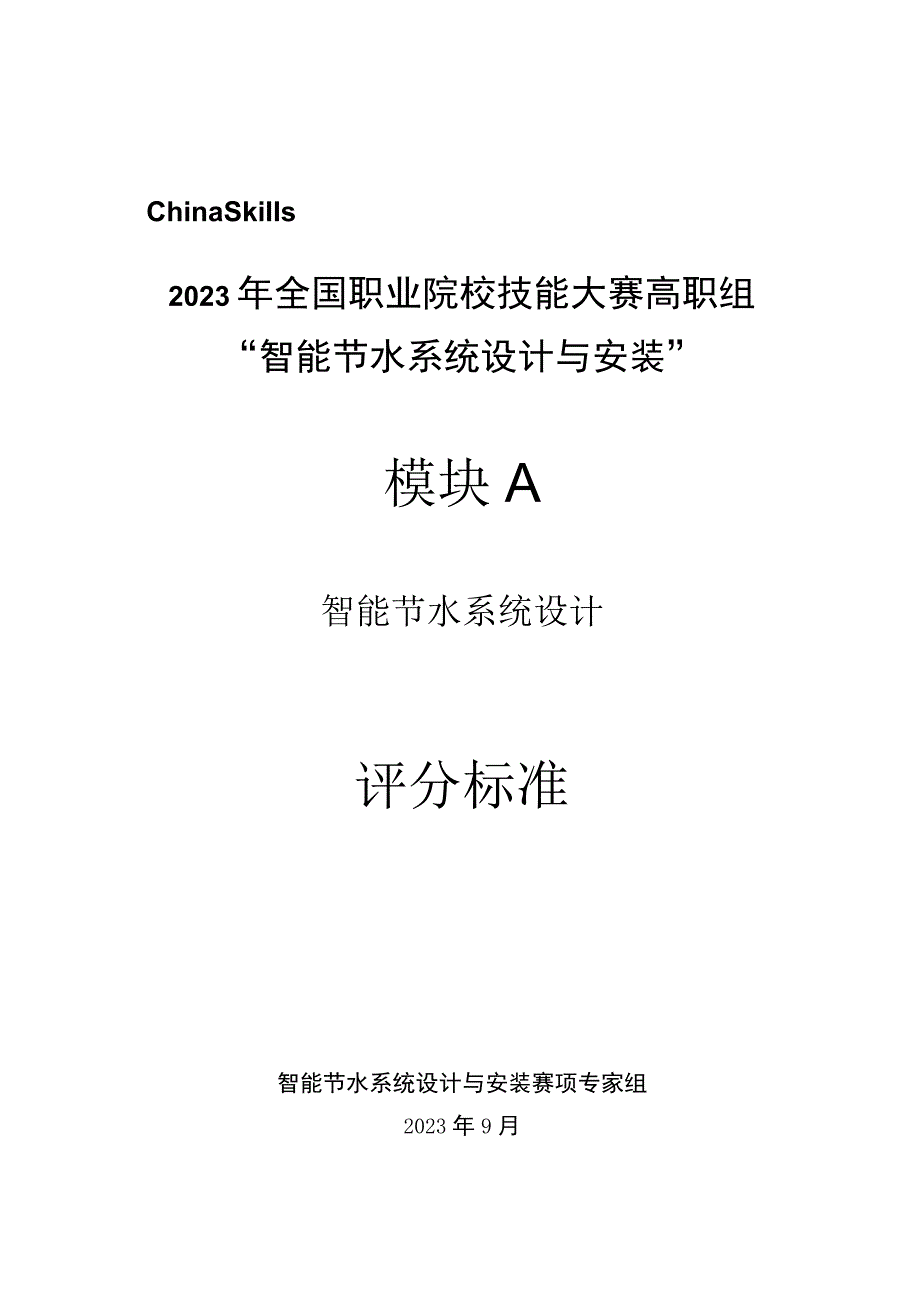

1、ChinaSkiIIs2023年全国职业院校技能大赛高职组“智能节水系统设计与安装”模块A智能节水系统设计评分标准智能节水系统设计与安装赛项专家组2023年9月模块Al基础理论考核（共17分）考核项目知识点（技能点）评分标准分值得分Al-I单项选择题共50小题，错选或不选每题扣0.2分10A1-2多项选择题共20小题，每题0.2分，多选少选都不得分，共计4分4l-3判断题共15题，判断错误或不作判断每题扣0.2分3合计17Al-2多选题（共20题，每题0.2分,共计4分，多选少选都不得分）Al-3判断题（共15题，每题0.2分，共计3分，以“对”、“错”回答,否则不得分）A2节水灌溉系统布置（
2、10分）考核项目知识点（技能点）评分标准分值得分A2-1首部枢纽的布置共5空，错或漏1处扣1分，扣完为止5A2-2田间管网的布置共5空，错或漏1处扣1分，扣完为止5合计10A3工程图纸设计（25分）A3-1管网布置图绘制（13分）核目考项类别评分标准分值得分A3-1绘图环境设置干管、支管、标注、喷头、文字，各图层名称、颜色、线型、线宽等设置正确2文字、标注等样式设置文字样式、标注样式设置正确0.5喷头点样式：及；点大小：5单位0.5图样绘制干管绘制图层（1分）;位置、方向、长度：东西向布置，长度18Onl（1分）2支管绘制图层（0.5分）；位置、方向：南北向布置（1分）；数量、长度：每根支管1

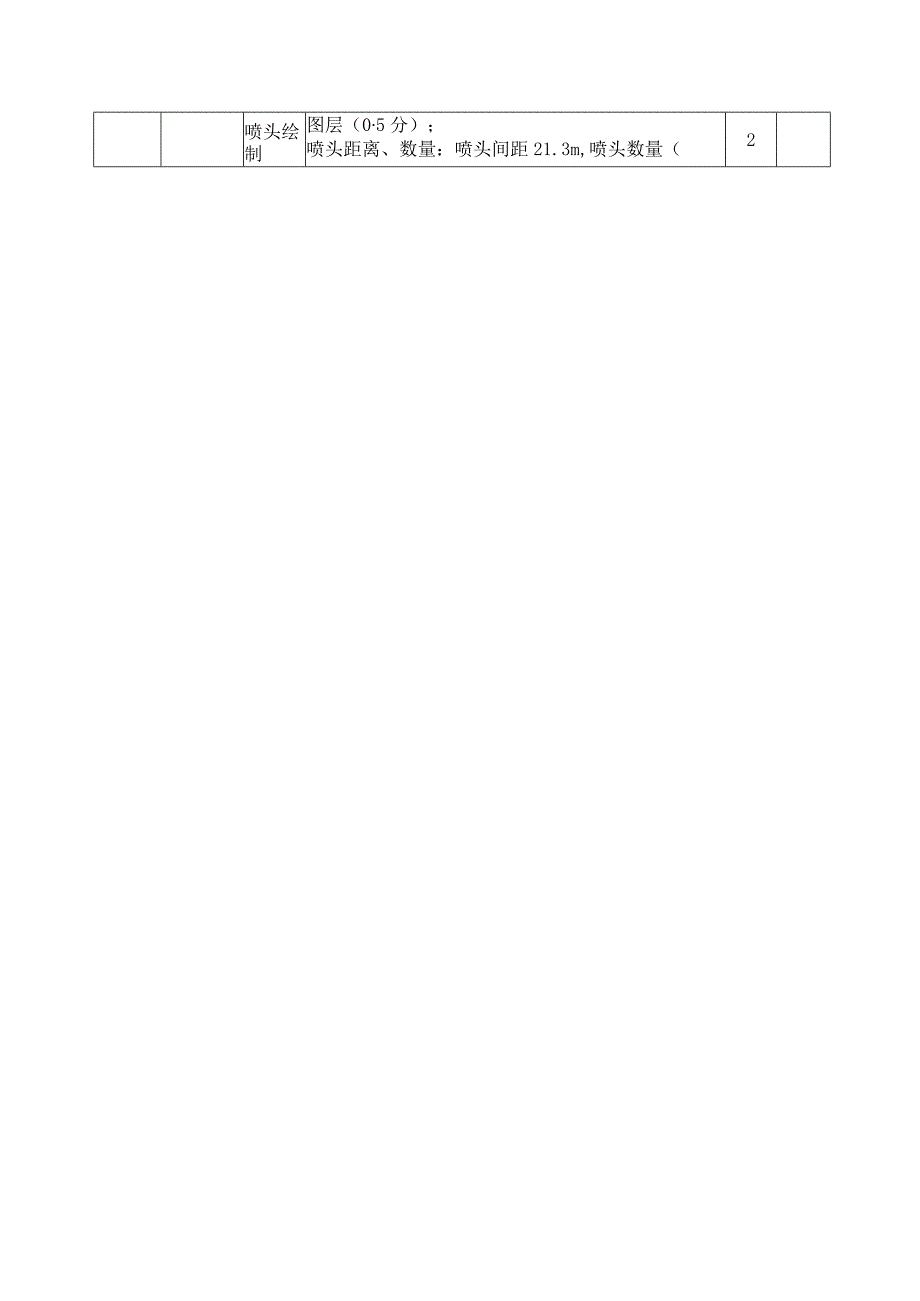

3、50m,9列（1.5分）3喷头绘制图层（05分）；喷头距离、数量：喷头间距21.3m,喷头数量（279）9（1.5分）。图层（0.5）；阀门样式、数量：9x2=18个（1分）。1.5文字、尺寸标注汉字样式正确、图名（管网与喷头布置图）注写完整，标注数量正确、注写完整1文件保存文件格式正确、文件命名正确0.5合计13A3-2闸阀井图纸设计（12分）考核项目类别评分标准分值得分A3-2绘图环境设置各图层名称、颜色、线型、线宽等设置正确2文字、标注等样式设置文字样式、标注样式设置正确1图样绘制图框选择合理、布图合理1图形表达（尺寸）正确、完整3图案填充填充样式准确、比例美观1文字、尺寸标注文字标识正
4、确、图名注写完整标注数量正确、注写完整3文件保存文件格式正确、文件命名正确1合计12A4节水系统设计及预算编制（35分）考核项目评分标准分值得分MT设计灌水定额（盼）参数取值正确1公两E确1设计灌水定额计算正确（需带单位）3A4-2计算设计喷灌周期（5分）需水量选择正确1公式正确1设计喷灌周期计算正确（需带单位）3A4-3喷头选择（5分）公式正确1雾化指标计算正确2校核正确2A4-4组合间距（5分）间距射程比选择正确1组合间距计算正确（需带单位），错一个扣2分，扣完为止4A4-5确定管径（5分）公式正确，错一处扣1分2管径计算正确（需带单位）2管径选择正确1A4-6工程材料用量计算（10分）每
5、错一处扣05分，扣完为止。10合计35A5节水系统自动化设计（13分）考核项目评分标准分值得分A5-1独立灌溉控制程序设计（3.5分）按下渗灌阀启动按钮后渗灌阀自动渗水，渗水时间达到5s后渗灌阀停止渗水0.5按下滴灌阀启动按钮后滴灌阀自动滴水，滴水时间达到4s后滴灌阀停止滴水0.5按下喷灌阀启动按钮后喷灌阀自动喷水，喷水时间达到3s后喷管阀停止喷水0.5当系统运行过程中灌溉到位传感器检测到土壤湿度合适后，系统停止运行（滴灌阀，渗灌阀，喷灌阀三个阀门全部停止运行）1任意时刻按下系统停止时系统停止运行（滴灌阀，渗灌阀，喷灌阀三个阀门全部停止运行）0.5命名为：A5T+工位号，并保存为PDF格式。0
6、.5A5-2轮流灌溉控制程序设计（3.O分）在自动模式下，按下轮灌启动钮，轮灌系统启动运行，首先渗灌阀打开进行渗灌，渗灌时间达到8s后渗灌阀关闭，停止渗灌。0.5渗灌结束后立即打开微喷阀进行微喷灌，微喷时间达到5s后微喷阀关闭，停止微喷灌。0.5微喷灌结束后立即打开滴灌阀进行滴灌，滴灌时间达到7s后滴灌阀关闭，停止滴灌，轮灌系统运行结束。0.5当系统运行过程中灌溉到位传感器检测到土壤湿度合适后，系统停止运行（滴灌阀，渗灌阀，喷灌阀三个阀门全部停止运行）。0.5任意时刻按下系统停止时系统停止运行（滴灌阀，渗灌阀，喷灌阀三个阀门全部停止运行）。0.5命名为：A5-2+工位号，并保存为PDF格式。0
7、.5考核项目评分标准分值得分A5-3集水坑自动排水控制程序设计（3.5分）在自动动模式下，按下“系统启动按钮（CF-Start）”,系统启动运行，系统运行指示灯点亮。0.5系统运行过程中，在集水坑水位高于上限位，且源水池水位低于400Cm的情况下，潜水泵会自动启动排水，源水池水位高于400Crn的情况下，潜水泵不会自动启动排水。1潜水泵自动启动排水过程中，在源水池水位高于400Cm或集水坑水位低于下限位的情况下，潜水泵自动停止运行。1任意时刻按下“系统停止按钮（CF-StoP）”时系统停止运行（潜水泵停止运行，系统运行指示灯熄灭）。0.5命名为：A5-3+工位号，并保存为PDF格式。0.5A5-4-1电气原理图设计（1.0分）控制图设计与任务书指定系统一致得1.0分，共4空，错或漏1空扣0.2分，四根线连接完成得0.2分，错或漏1处扣0.05分，扣完为止。见参考答案。（图A5-4-1）1A5-4-2电气原理图设计（1.0分）控制图设计与任务书指定系统一致得LO分，共6空，错或漏1处扣0.2分，扣完为止。见参考答案。（图A5-4-2）1A5-4-3电气原理图设计（1.0分）控制图设计与任务书指定系统一致得LO分，共7空，错或漏1处扣015分，扣完为止。见参考答案。（图A5-4-3）1合计13
