1、第三篇-第十四章-消防供配电第十四章消防供配电（2-3分）消防用电的负荷等级消防供配电H消防备用电源消防电源供配电系统第一节消防用电及负荷等级消防用电的负荷等级在供配电系统中，用电设备被称为电力负荷，其大小用功率或者电流表示。划分消防负荷等级并确定其供电方式的基本出发点是建筑物的结构、使用性质、火灾危险性、人员疏散和扑救难度、事故造成的后果等因素。表3T4-1消防用电及消防负荷等级消防用电消防电源是指在火灾时能保证消防用电设备继续正常运行的独立电源。消防电源的基本要求包括以下几个方面：可靠性、耐火性、有效性、安全性、科学性和经济性。消防用电负荷等级消防负荷就是指消防用电设备，根据供电可靠性及中
2、断供电所造成的损失或影响的程度，分为一级负荷、二级负荷和三级负荷。一级负荷1、下列场所的消防用电应按一级负荷供电：建筑高度大于50m的乙、丙类生产厂房和丙类物品库房，一类高层民用建筑，一级大型石油化工厂，大型钢铁联合企业，大型物资仓库等。2、以下供电方式可视为一级负荷供电：（1）电源一个来自区域变电站，同时另设一台自备发电机组。（2）电源来自两个区域变电站（电压在35kV及以上）。（3）电源来自两个不同的发电厂。级负荷1、二级负荷适用的场所：室外消防用水量大于30Ls的厂房（仓库），室外消防用水量大于35Ls的可燃材料堆场、可燃气体储罐区和甲、乙类液体储罐区，粮食仓库及粮食筒仓，二类高层民用建

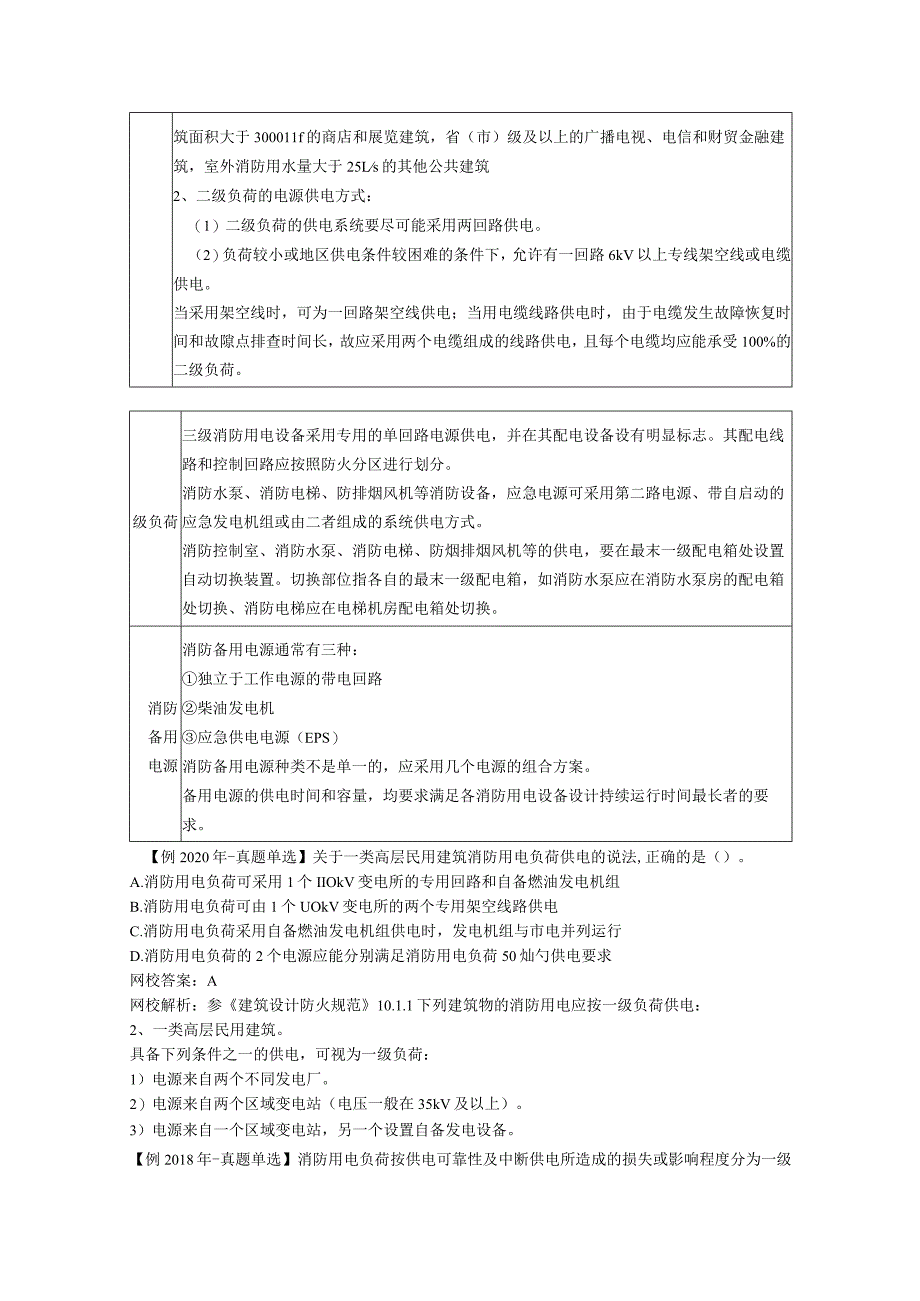

3、筑，座位数超过1500个的电影院、剧场,座位数超过3000个的体育馆，任一层建筑面积大于300011f的商店和展览建筑，省（市）级及以上的广播电视、电信和财贸金融建筑，室外消防用水量大于25Ls的其他公共建筑2、二级负荷的电源供电方式：（1）二级负荷的供电系统要尽可能采用两回路供电。（2）负荷较小或地区供电条件较困难的条件下，允许有一回路6kV以上专线架空线或电缆供电。当采用架空线时，可为一回路架空线供电；当用电缆线路供电时，由于电缆发生故障恢复时间和故隙点排查时间长，故应采用两个电缆组成的线路供电，且每个电缆均应能承受100%的二级负荷。级负荷三级消防用电设备采用专用的单回路电源供电，并在其
4、配电设备设有明显标志。其配电线路和控制回路应按照防火分区进行划分。消防水泵、消防电梯、防排烟风机等消防设备，应急电源可采用第二路电源、带自启动的应急发电机组或由二者组成的系统供电方式。消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，要在最末一级配电箱处设置自动切换装置。切换部位指各自的最末一级配电箱，如消防水泵应在消防水泵房的配电箱处切换、消防电梯应在电梯机房配电箱处切换。消防备用电源消防备用电源通常有三种：独立于工作电源的带电回路柴油发电机应急供电电源（EPS）消防备用电源种类不是单一的，应采用几个电源的组合方案。备用电源的供电时间和容量，均要求满足各消防用电设备设计持续运行时间最长者
5、的要求。【例2020年-真题单选】关于一类高层民用建筑消防用电负荷供电的说法,正确的是（）。A.消防用电负荷可采用1个IIOkV变电所的专用回路和自备燃油发电机组B.消防用电负荷可由1个UOkV变电所的两个专用架空线路供电C.消防用电负荷采用自备燃油发电机组供电时，发电机组与市电并列运行D.消防用电负荷的2个电源应能分别满足消防用电负荷50灿勺供电要求网校答案：A网校解析：参建筑设计防火规范10.1.1下列建筑物的消防用电应按一级负荷供电：2、一类高层民用建筑。具备下列条件之一的供电，可视为一级负荷：1）电源来自两个不同发电厂。2）电源来自两个区域变电站（电压一般在35kV及以上）。3）电源来

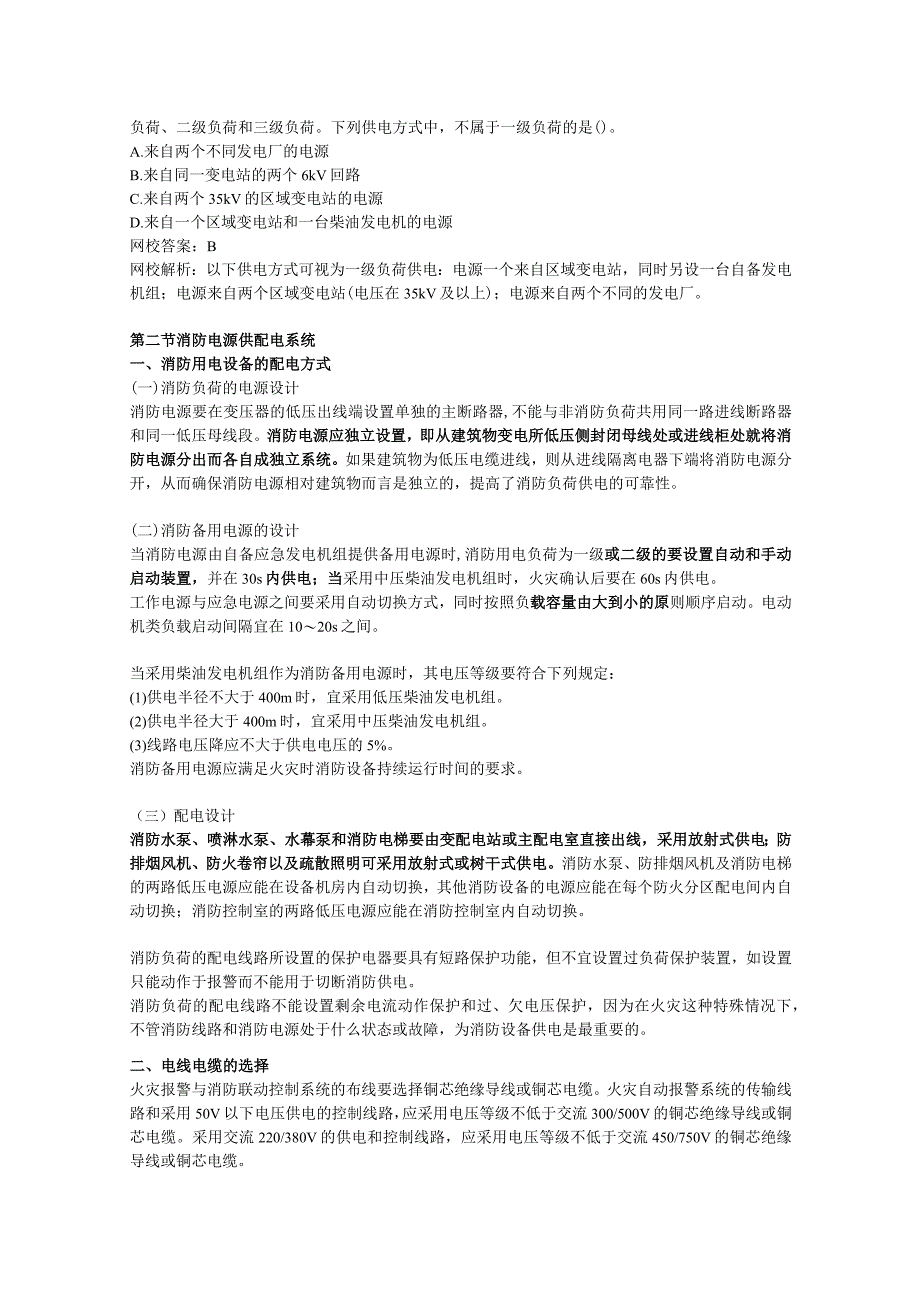

6、自一个区域变电站，另一个设置自备发电设备。【例2018年-真题单选】消防用电负荷按供电可靠性及中断供电所造成的损失或影响程度分为一级负荷、二级负荷和三级负荷。下列供电方式中，不属于一级负荷的是()。A.来自两个不同发电厂的电源B.来自同一变电站的两个6kV回路C.来自两个35kV的区域变电站的电源D.来自一个区域变电站和一台柴油发电机的电源网校答案：B网校解析：以下供电方式可视为一级负荷供电：电源一个来自区域变电站，同时另设一台自备发电机组；电源来自两个区域变电站(电压在35kV及以上)；电源来自两个不同的发电厂。第二节消防电源供配电系统一、消防用电设备的配电方式(一)消防负荷的电源设计消防电
7、源要在变压器的低压出线端设置单独的主断路器,不能与非消防负荷共用同一路进线断路器和同一低压母线段。消防电源应独立设置，即从建筑物变电所低压侧封闭母线处或进线柜处就将消防电源分出而各自成独立系统。如果建筑物为低压电缆进线，则从进线隔离电器下端将消防电源分开，从而确保消防电源相对建筑物而言是独立的，提高了消防负荷供电的可靠性。(二)消防备用电源的设计当消防电源由自备应急发电机组提供备用电源时,消防用电负荷为一级或二级的要设置自动和手动启动装置，并在30s内供电；当采用中压柴油发电机组时，火灾确认后要在60s内供电。工作电源与应急电源之间要采用自动切换方式，同时按照负载容量由大到小的原则顺序启动。电
8、动机类负载启动间隔宜在1020s之间。当采用柴油发电机组作为消防备用电源时，其电压等级要符合下列规定：(1)供电半径不大于400m时，宜采用低压柴油发电机组。(2)供电半径大于400m时，宜采用中压柴油发电机组。(3)线路电压降应不大于供电电压的5%。消防备用电源应满足火灾时消防设备持续运行时间的要求。（三）配电设计消防水泵、喷淋水泵、水幕泵和消防电梯要由变配电站或主配电室直接出线，采用放射式供电；防排烟风机、防火卷帘以及疏散照明可采用放射式或树干式供电。消防水泵、防排烟风机及消防电梯的两路低压电源应能在设备机房内自动切换，其他消防设备的电源应能在每个防火分区配电间内自动切换；消防控制室的两路
9、低压电源应能在消防控制室内自动切换。消防负荷的配电线路所设置的保护电器要具有短路保护功能，但不宜设置过负荷保护装置，如设置只能动作于报警而不能用于切断消防供电。消防负荷的配电线路不能设置剩余电流动作保护和过、欠电压保护，因为在火灾这种特殊情况下，不管消防线路和消防电源处于什么状态或故障，为消防设备供电是最重要的。二、电线电缆的选择火灾报警与消防联动控制系统的布线要选择铜芯绝缘导线或铜芯电缆。火灾自动报警系统的传输线路和采用50V以下电压供电的控制线路，应采用电压等级不低于交流300/500V的铜芯绝缘导线或铜芯电缆。采用交流220/380V的供电和控制线路，应采用电压等级不低于交流450/75
10、0V的铜芯绝缘导线或铜芯电缆。消防用电设备配电系统的水平分支线路不宜跨越防火分区，当跨越防火分区时应采取防止火灾延燃的措施。【例2016年-真题单选】某高层宾馆，下列关于消防设备配电装置的做法中，不能满足消防设备供电要求的是（）oA.引至消防泵的两路电源在泵房内末端自动切换B.消防负荷的配电线路设置短路动作保护装置C.消防负荷的配电线路设置过负荷和过、欠电压保护装置D.消防负荷的配电线路未设置剩余电流保护装置网校答案：C网校解析：消防负荷的配电线路不能设置剩余电流动作保护和过、欠电压保护，因为在火灾这种特殊情况下，不管消防线路和消防电源处于什么状态或故障，为消防设备供电是最重要的。【例2017
11、年-真题单选】下列消防配电设计方案中，符合规范要求的是（）。A.消防水泵电源由建筑一层低压分配电室出线B.消防电梯配电线路采用树干式供电C.消防配电线路设置过负载保护装置D.排烟风机两路电源在排烟机房内自动切换网校答案：D网校解析：消防水泵、喷淋水泵、水幕泵和消防电梯要由变配电站或主配电室直接出线，采用放射式供电;防排烟风机、防火卷帘以及疏散照明可采用放射式或树干式供电。消防水泵、防排烟风机及消防电梯的两路低压电源应能在设备机房内自动切换，其他消防设备的电源应能在每个防火分区配电间内自动切换。消防负荷的配电线路不能设置剩余电流动作保护和过、欠电压保护，因为在火灾这种特殊情况下，不管消防线路和消
12、防电源处于什么状态或故障，为消防设备供电是最重要的。【例2020年-真题单选】某大型商业综合体消防设备的用电负荷等级为一级负荷，该商业综合体消防用电设备的供配电及控制方式错误的是（）。A.消防水泵可由二路市电的两个低压回路供电B.排烟和通风合用的风机采用变频调速器控制C.消防水泵的末端配电箱设置在消防水泵房内D.排烟风机由所在防火分区内配电间的双电源切换箱放射式供电网校答案：B网校解析：消防水泵、防排烟风机和正压送风机等设备不能采用变频调速器作为控制装置。选项C、D,都是末端切换，且排烟风机可以放射式供电。【例2019年-真题单选】某建筑高度为55m的省级电力调度指挥中心，设有自动喷水灭火系统，机械排烟系统，防火卷帘等消防设施，采用柴油发电机作为消防设备的备用电源，该中心消防设备的下列配电设计方案中，错误的是（）oA.各楼层消防电源配电箱有低压配电室采用分区树干式配电B.防火卷帘由楼层消防配电箱采用放射式配电C.柴油发电机设置自动启动装置，自动启动响应时间为20sD.消防水泵组的电源由低压配电室采用树干式配电网校答案：D网校解析：消防水泵、喷淋水泵、水幕泵和消防电梯要由变配电站或主配电室直接出线，采用放射式供电。故选项D错误。
