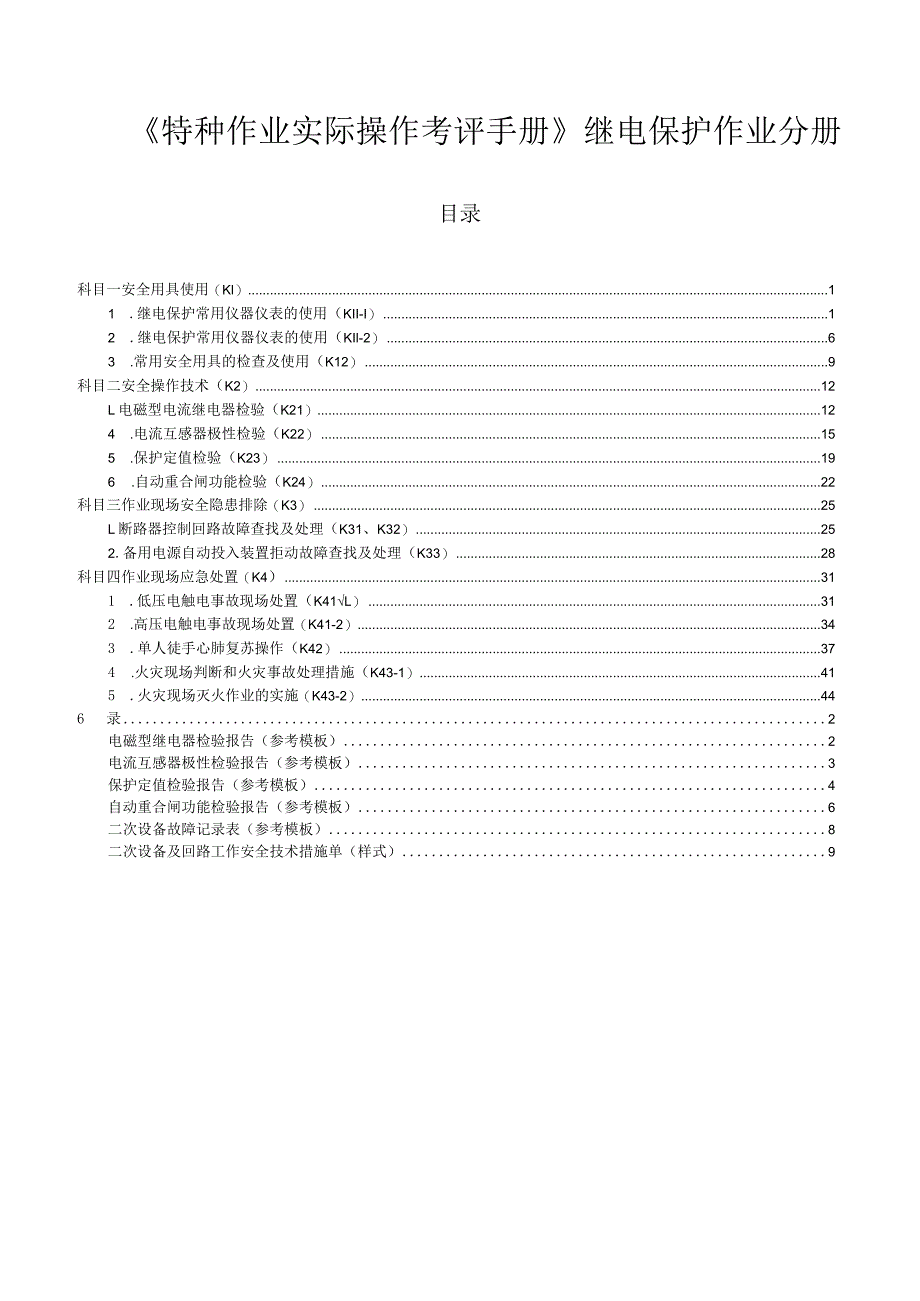

1、特种作业实际操作考评手册继电保护作业分册目录科目一安全用具使用（Kl）11 .继电保护常用仪器仪表的使用（KII-I）12 .继电保护常用仪器仪表的使用（KIl-2）63 .常用安全用具的检查及使用（K12）9科目二安全操作技术（K2）12L电磁型电流继电器检验（K21）124 .电流互感器极性检验（K22）155 .保护定值检验（K23）196 .自动重合闸功能检验（K24）22科目三作业现场安全隐患排除（K3）25L断路器控制回路故障查找及处理（K31、K32）252.备用电源自动投入装置拒动故障查找及处理（K33）28科目四作业现场应急处置（K4）311 .低压电触电事故现场处置（K41

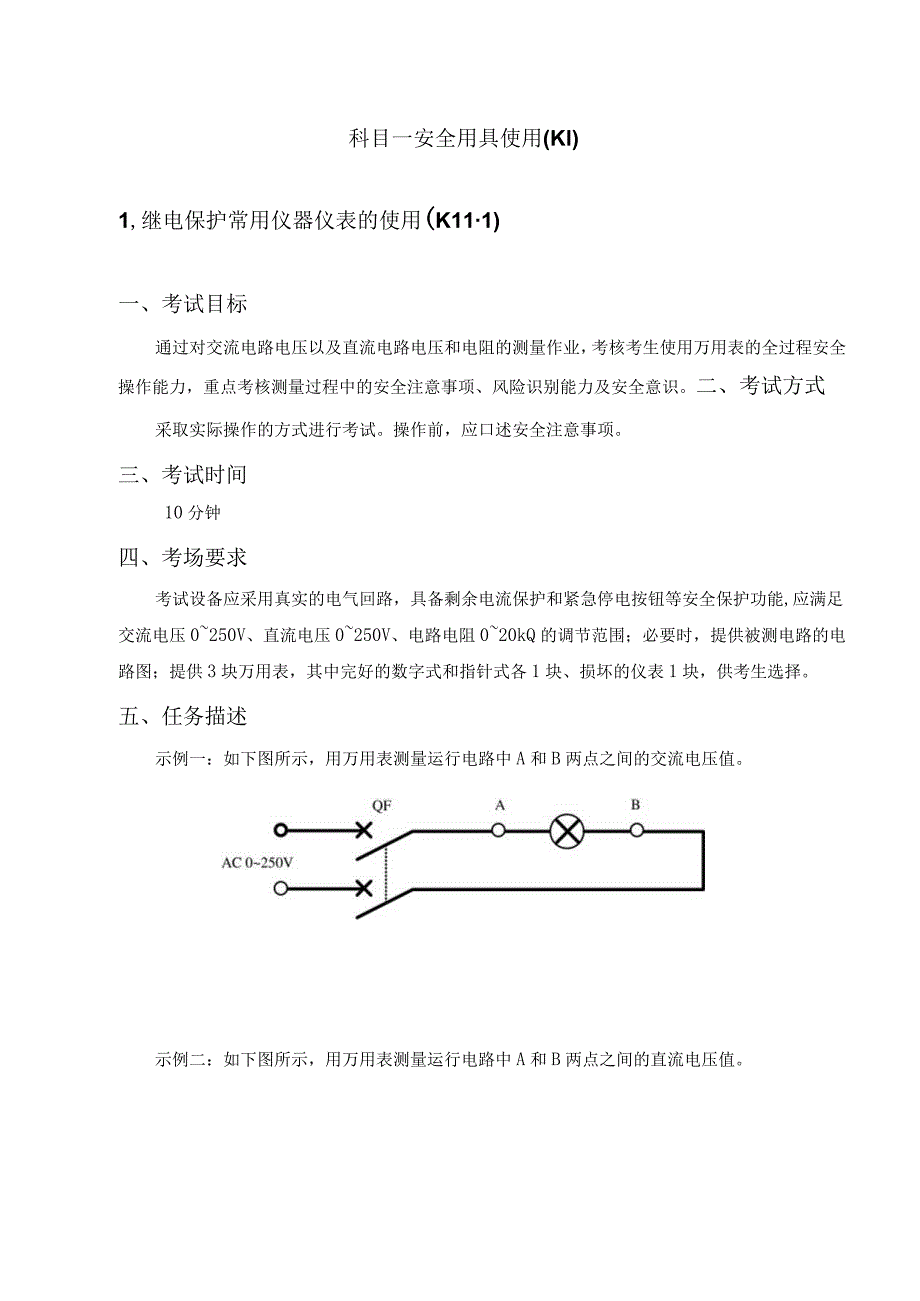

2、L）312 .高压电触电事故现场处置（K41-2）343 .单人徒手心肺复苏操作（K42）374 .火灾现场判断和火灾事故处理措施（K43-1）415 .火灾现场灭火作业的实施（K43-2）446 录2电磁型继电器检验报告（参考模板）2电流互感器极性检验报告（参考模板）3保护定值检验报告（参考模板）4自动重合闸功能检验报告（参考模板）6二次设备故障记录表（参考模板）8二次设备及回路工作安全技术措施单（样式）9科目一安全用具使用(Kl)1,继电保护常用仪器仪表的使用(K111)一、考试目标通过对交流电路电压以及直流电路电压和电阻的测量作业，考核考生使用万用表的全过程安全操作能力，重点考核测量过程

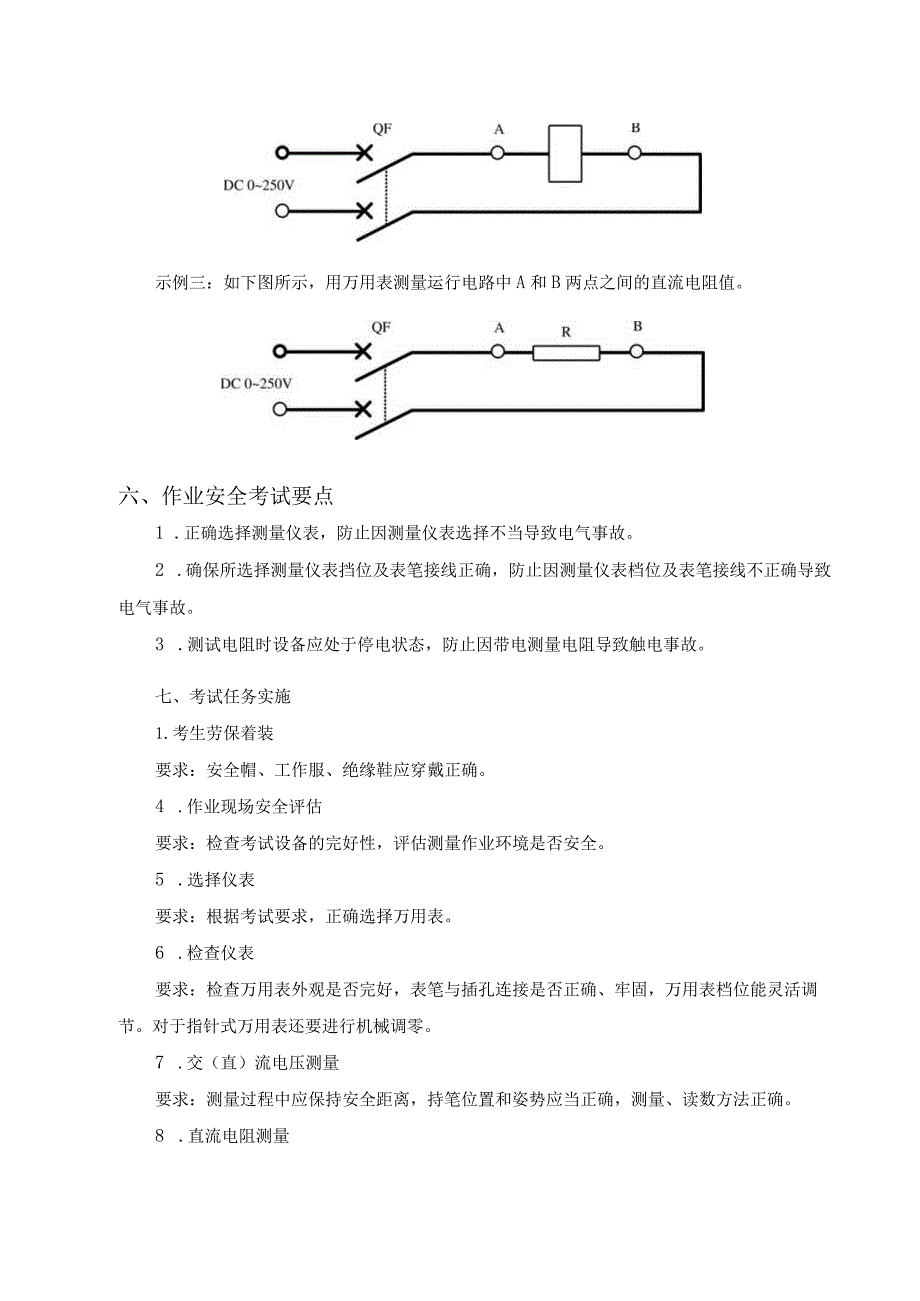

3、中的安全注意事项、风险识别能力及安全意识。二、考试方式采取实际操作的方式进行考试。操作前，应口述安全注意事项。三、考试时间10分钟四、考场要求考试设备应采用真实的电气回路，具备剩余电流保护和紧急停电按钮等安全保护功能,应满足交流电压0250V、直流电压0250V、电路电阻020kQ的调节范围；必要时，提供被测电路的电路图；提供3块万用表，其中完好的数字式和指针式各1块、损坏的仪表1块，供考生选择。五、任务描述示例一：如下图所示，用万用表测量运行电路中A和B两点之间的交流电压值。示例二：如下图所示，用万用表测量运行电路中A和B两点之间的直流电压值。示例三：如下图所示，用万用表测量运行电路中A和B
4、两点之间的直流电阻值。六、作业安全考试要点1 .正确选择测量仪表，防止因测量仪表选择不当导致电气事故。2 .确保所选择测量仪表挡位及表笔接线正确，防止因测量仪表档位及表笔接线不正确导致电气事故。3 .测试电阻时设备应处于停电状态，防止因带电测量电阻导致触电事故。七、考试任务实施1.考生劳保着装要求：安全帽、工作服、绝缘鞋应穿戴正确。4 .作业现场安全评估要求：检查考试设备的完好性，评估测量作业环境是否安全。5 .选择仪表要求：根据考试要求，正确选择万用表。6 .检查仪表要求：检查万用表外观是否完好，表笔与插孔连接是否正确、牢固，万用表档位能灵活调节。对于指针式万用表还要进行机械调零。7 .交（
5、直）流电压测量要求：测量过程中应保持安全距离，持笔位置和姿势应当正确，测量、读数方法正确。8 .直流电阻测量要求：对测量设备断电后进行测量操作，持笔位置和姿势应正确，测量、读数方法应正确。9 .工作终结要求：测量结束后应整理好万用表，清理作业现场，物归原位。继电保护常用仪器仪表的使用（Kll-I）姓名考号考试时间10分钟说明：1.考生进行实际操作前，口述安全注意事项。2.考评员根据考生的操作与口述情况进行评分。各考试项目扣分不应超过该项目的配分值。3.考生操作或口述存在否决项时，直接判定本科目考试成绩为0分。4.规定时间内未完成或未作答的内容视为错误，扣去对应项目的配分值。序号考核要素配分评分
6、标准记录扣分备注1安全个人防护5安全帽、绝缘鞋、工作服未穿戴或穿戴不正确，扣5分。工作环境评估5评估并口述工作环境。未评估，扣5分。2操作准备选择仪表5未正确选择仪表，否决项。仪表检查10检查合格证、外壳无损、表笔无损、档位变换灵活、指针机械调零，漏一项扣2分。3现场操作交（直）流电压测量量程选择与表笔装接10未选择合适量程，扣10分；表笔与插孔接合错误，否决项。测量过程15量程更换方法不正确，扣5分；持笔位置和姿势不正确扣5分：测量部位不正确，扣5分；当使用指针式万用表测量直流电压时，指针出现反偏2次及以上，扣5分；不会测量，扣15分。直流电阻测量档位选择与表笔装接10未选择合适档位，表笔与
7、插孔接合错误，或未机械调零、欧姆调零，每一项扣3分。确认设备状态5未断电测量，否决项。测量过程15档位更换方法错误，扣5分：持笔位置和姿势不正确，扣5分；测量部位不正确，扣5分；不会测量，扣15分。测量完成5测量完成后，未调到适当档位或关闭仪表，扣5分。4测量判断判断测量结果10测量值误差超过20%,扣10分。5文明生产5未清理作业现场、未整理并交还仪器，扣5分。6配分合计100得分合计考评员签名考试日期2.继电保护常用仪器仪表的使用（KlI2）一、考试目标通过对电气设备绝缘电阻的测量作业，考核考生使用兆欧表的全过程安全操作能力，重点考核测量过程中的安全注意事项、风险识别能力及安全意识。二、考
8、试方式采取实际操作的方式进行考试。操作前，口述安全注意事项。三、考试时间10分钟四、考场要求考场应配置一个具备测试条件的电气设备，XX：电机、电压互感器、电力电缆等；提供3块不同电压规格的兆欧表，其中1块表已损坏，供考生选择。五、任务描述示例：某XX装或大修后电机绝缘电阻的测试工作，考生以产品检测人员的身份完成测试工作。六、作业安全考试要点1 .应与测试现场电气设备的带电部分保持安全距离，防止发生触电事故。2 .正确选择测量仪表，防止因测量仪表选择错误导致电气事故。七、考试任务实施1 .考生劳保着装要求：安全帽、工作服、绝缘鞋应穿戴正确。2 .作业现场安全评估要求：确保测试过程中与现场电气设备
9、的带电部分有足够的安全距离。3 .仪表及工器具的准备要求：正确选择仪表并检查，准备好测量工具并检查。4 .设备断电、验电、放电，并拆除连接片或拆除接地线要求：有现场条件操作完成，不达到条件可以口述代替。5 .绝缘电阻测试要求：身体不能接触表笔接线柱。6 .测量完成要求：设备放电。7 .工作终结要求：测量结束后应拆除试验接线，整理好绝缘电阻表，清理作业现场，物归原位。继电保护常用仪器仪表的使用（KlI-2）姓名考号考试时间io分钟说明：1.考生进行实际操作前，口述安全注意事项。2.考评员根据考生的操作与口述情况进行评分。各考试项目扣分不应超过该项目的配分值。3.考生操作或口述存在否决项时，直接判
10、定本科目考试成绩为0分。4.规定时间内未完成或未作答的内容视为错误，扣去对应项目的配分值。序号考核要素配分评分标准记录扣分备注1安全个人防护5安全帽、绝缘鞋、工作服未穿戴或穿戴不合格，扣5分。测试现场安全评估10未检查现场，否决项。2操作准备选择仪表5未正确选择仪表，否决项。仪表检查10检查合格证、外壳无损、接线柱与锁帽配合良好、手柄摇转无卡涩、测试线合格等。漏一项扣3分。未检查，扣10分。3现场操作开路和短路检查10未做开路和短路检查，各扣5分。测试接线10接线错误，扣10分。测量过程20未从慢到额定转速，扣10分；未达到测量时间且不予说明，扣10分；身体接触接线柱，扣10分；不会测量，扣2
11、0分。安全工作15测量前未做设备断电、放电、验电或测量完成设备未放电，否决项。4测量判断判断测量结果10测量值误差超过20%,扣10分。5文明生产5未清理作业现场、未整理并交还仪器，扣5分。6合计配分100合计得分考评员签名考试日期3.常用安全用具的检查及使用（K12）一、考试目标通过对考生进行常用安全工器具的检查及使用方面的考核，考验考生安全意识的强弱程度，重点考核考生正确使用各种常见电工安全工器具的能力，以及在使用安全工器具过程中的安全注意事项、风险识别能力。二、考试方式主要采取口述回答的方式进行考试，部分安全工器具可采用实际操作方式进行考试。实际操作的同时，应同步口述操作要点及安全注意事
12、项。三、考试时间10分钟四、考场要求考试设备应采用实际的安全工器具：标示牌、临时遮拦、绝缘手套、绝缘鞋、高压验电器、安全帽和安全带等，其中标示牌、临时遮拦为必备，其他安全工器具应配置不少于两种。五、任务描述示例：绝缘手套的检查及使用1 .检查（1）标签、合格证是否完善，且在试验合格的有效期内。（2）外观：表面有无损伤和是否清洁；有污垢和灰尘的应擦拭干净；表面有损伤和烧灼痕迹的不得使用；不得有裂缝、破洞、毛刺、划痕等缺陷。（3）充气试验：将手套朝手指方向卷曲，检查有无裂口或漏气。2 .使用戴手套时应将外衣袖口放入绝缘手套的伸长部分。3 .放置（1）使用后必须擦干净，放置处不得直接接触地面、墙面，
13、防止受潮、赃污。（2）要与其他工器具分开放置，以免损伤绝缘手套。（3）绝缘手套应成双存放在干燥、阴凉的专用柜内。六、作业安全考试要点1 .正确选择和检查安全工器具，防止因安全工器具选择错误导致电气事故。2 .对指定的作业场景合理布置相关的安全标示牌。七、考试任务实施1.考生劳保着装要求：安全帽、工作服、绝缘鞋应穿戴正确。3 .口述安全工器具用途要求：正确口述考评员指定的两种安全工器具的用途。4 .检查安全工器具要求：正确检查考评员指定的两种安全工器具。5 .使用安全工器具要求：按要求演示正确使用两种安全工器具的方法、步骤。6 .布置安全标示要求：正确对指定的作业场景完成相应的安全标示牌的悬挂、
14、放置，以及设置临时遮拦。7 .整理归位安全工器具要求：将安全工器具整理并放回原位。常用安全用具的检查及使用（K12）姓名考号考试时间10分钟说明：1.考评员根据考生的操作与口述情况进行评分，各考试项目扣分不应超过该项目的配分值。2.考生操作或口述存在否决项时，直接判定本科目考试成绩为0分。3.规定时间内未完成或未作答的内容视为错误，扣去对应项目的配分值。序号考核要素配分评分标准记录扣分备注1安全个人防护5安全帽、绝缘鞋、工作服未穿戴或穿戴不正确，扣5分。2现场操作常用安全用具的用途15口述常用安全用具的作用及使用场合，口述有误或不完整，扣5分/种；不会，扣8分/种。正确检查安全工器具20检查安全工器具不完整，扣5分/种；不会或未检查,扣10分/种。正确使用安全工器具20未正确使用安全用具，扣10分/种；使用时不规范或不熟练，扣5分/种正确选择及布置安全标示
