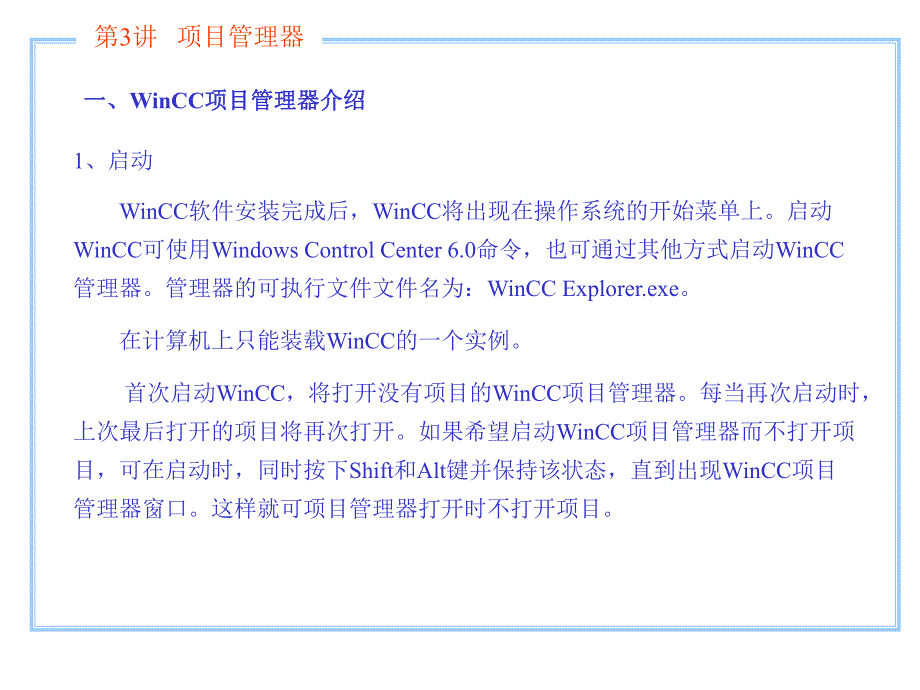

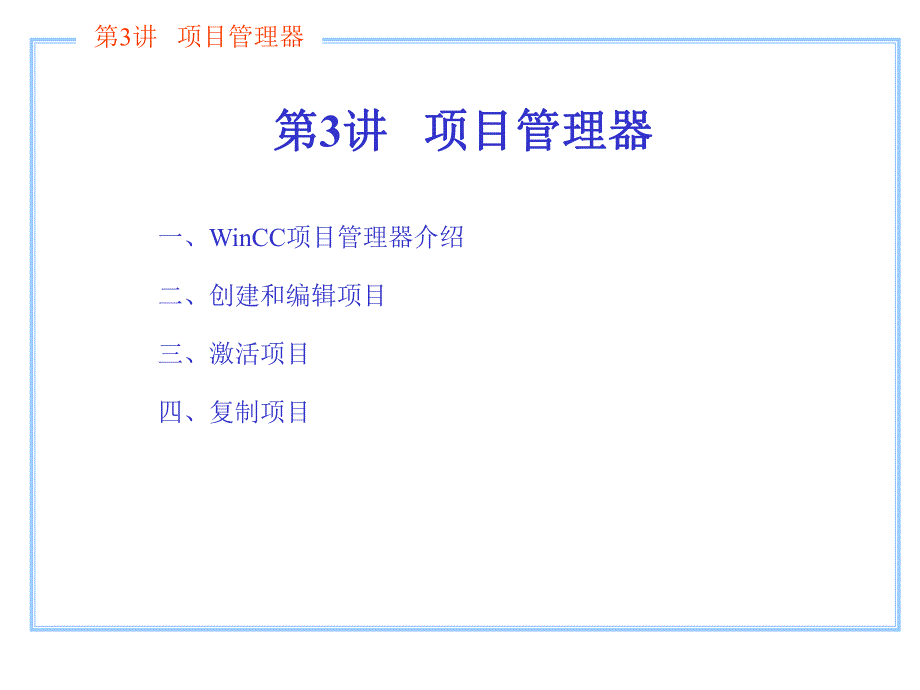

1、第3讲 项目管理器第第3讲讲 项目管理器项目管理器一、WinCC项目管理器介绍二、创建和编辑项目三、激活项目四、复制项目第3讲 项目管理器一、一、WinCC项目管理器介绍项目管理器介绍1、启动 WinCC软件安装完成后，WinCC将出现在操作系统的开始菜单上。启动WinCC可使用Windows Control Center 6.0命令，也可通过其他方式启动WinCC管理器。管理器的可执行文件文件名为：WinCC Explorer.exe。在计算机上只能装载WinCC的一个实例。首次启动WinCC，将打开没有项目的WinCC项目管理器。每当再次启动时，上次最后打开的项目将再次打开。如果希望启动W

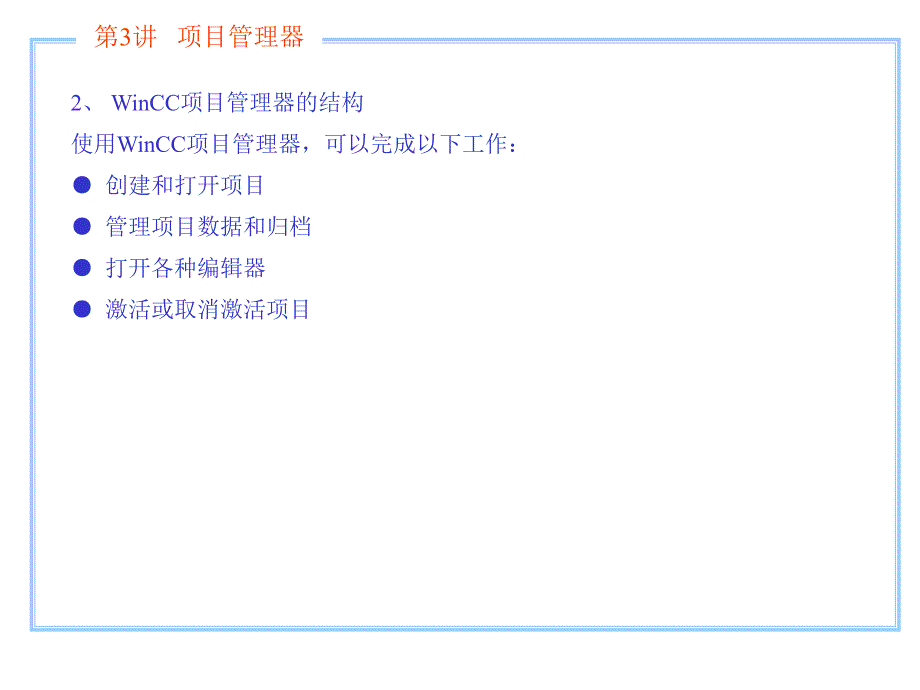

2、inCC项目管理器而不打开项目，可在启动时，同时按下Shift和Alt键并保持该状态，直到出现WinCC项目管理器窗口。这样就可项目管理器打开时不打开项目。第3讲 项目管理器2、WinCC项目管理器的结构使用WinCC项目管理器，可以完成以下工作：创建和打开项目 管理项目数据和归档 打开各种编辑器 激活或取消激活项目第3讲 项目管理器状态栏浏览窗口数据窗口菜单栏标题栏工具栏菜单栏标题栏工具栏状态栏浏览窗口数据窗口菜单栏标题栏工具栏菜单栏标题栏工具栏第3讲 项目管理器二、创建和编辑项目二、创建和编辑项目1、创建项目前的准备 为了更有效地创建WinCC项目，应对项目的结构给出一些初步的考虑。根据所
3、规划项目的大小，按照确定的规则进行某些设置。在开始创建一个项目前应考虑以下几个方面：（1）项目类型 在开始创建项目前，应清楚创建的是单用户项目，还是多用户项目。（2）项目路径 可将WinCC项目创建在一个单独的分区上，不要将WinCC项目放在系统分区上。第3讲 项目管理器（3）项目名称 一旦完成项目的创建，再对项目的名称进行修改就会涉及许多操作。因此，建议在创建项目之前就确定合适的名称。第3讲 项目管理器2、创建项目的步骤（1）指定项目的类型 单击WinCC项目管理器工具栏上的新建按钮，如左图所示，打开WinCC资源管理器对话框，如右图所示，选择项目类型，并单击“确定”按钮，即可打开“创建新项
4、目”对话框，如下页图中所示。第3讲 项目管理器第3讲 项目管理器（2）指定项目名称和项目存放的文件夹 在“创建新项目”对话框中输入项目名称和项目的完整存放路径。单击“新建”按钮后，WinCC开始创建所需名称的项目，随后在WinCC项目管理器中将该项目打开。第3讲 项目管理器（3）更改项目的属性 单击WinCC项目管理器浏览窗口中的项目名称，并在快捷菜单中选择“属性”项，打开“项目属性”对话框，如下图所示：在“项目属性”对话框中，可修改项目的类型、修改者及版本等内容。在“更新周期”选项卡上，可选择更新周期、并可定义5个用户周期。用户周期的时间可选择。在“热键”选项卡上，可为WinCC用户登录和退
5、出定义热键。第3讲 项目管理器3、更改计算机的属性 创建项目后，必须调整计算机的属性。如果是多用户项目，必须单独为每台创建的计算机调整属性。其操作步骤如下：（1）单击WinCC项目管理器浏览窗口中的“计算机”图标，选择所需要的计算机，并在快捷菜单中选择“属性”命令，打开“计算机属性”对话框，如下图所示。第3讲 项目管理器 （2）在“常规”选项卡上，检查“计算机名称”输入框中是否输入了正确的计算机名称。此名称与Windows的计算机名称相同。Windows下的计算机名称可以Windows控制面中中“系统”下的“计算机名称”（XP系统）选项卡上找到。（3）如果创建了一个多用户项目，则“计算机类型”
6、可指示此计算机组态是服务器，还是用户机。单击“确定”按钮，关闭对话框。如果对项目中的计算机名称进行了修改，则必须关闭并重新打开项目才能生效。第3讲 项目管理器三、激活项目三、激活项目 如果希望对过程进行监控，则必须激活项目，并激活与外部PLC及其他控制的通讯。激活WinCC项目即是启动WinCC运行系统。运行系统启动后，所有的过程数据都存储在服务器运行系统数据库中。1、运行系统的设置 激活项目时，将装载运行系统所需要的附加程序模块。在启动列表中，可指定激活项目时将要启动的应用程序。第3讲 项目管理器 在浏览窗口中选择“计算机”，在右边的数据窗口中选择需要修改的计算机，并从快捷菜单中选择“属性”
7、菜单项，在随后打开的对话框中选择“启动”选项卡，如下图所示：第3讲 项目管理器 在“参数”选项卡上，可选择运行系统中的语言和时基。在“图形运行系统”选项卡上，应设置WinCC项目的启动画面。这样，项目启动时将首先打开所选择的启动画面。在此选项卡上，还可设置WinCC图形运行系统的窗口属性及其他图形运行系统的属性。在“运行系统”选项卡上，可设置Visual Basic画面脚本和全局脚本的调试特性，还可设置是否启用监视键盘（软件键盘）等选项。当启动WinCC运行系统时，WinCC使用在“计算机属性”对话框中设置的属性进行运行，并可随时修改运行系统的这些设置。对运行系统的修改，大部分的设置在重新激活
8、后即可生效；部分设置须重新启动后，才能生效。第3讲 项目管理器2、启动和退出运行系统（1）启动运行系统 在WinCC项目管理器中打开所需要的项目，单击工具栏上的 按钮，WinCC将启动运行系统。对于多用户系统，必须首先启动所有服务器上的运行系统。当所有服务器上的项目都已经激活时，才可启动WinCC客户机上的运行系统。对于冗余系统，应首先启动主服务器上的运行系统，再启动备份服务器上的运行系统。第3讲 项目管理器（2）设置自动运行 当一个项目投入正常运行后，可以设置在启动Windows后，使用自动运行程序自动启动WinCC。选择WinCC程序组上的AutoStart应用程序，打开如图所示的“Aut
9、oStart组态”应用程序对话框。第3讲 项目管理器 单击“项目”中的 按钮，选择所需要打开的WinCC项目。如果希望在运行系统中打开项目，选中“启动时激活项目”复选框，WinCC项目在运行系统中启动，WinCC项目管理器不打开。单击“添加到AutoStart”按钮。下一次计算机启动后，WinCC将自动启动。如不希望WinCC自动启动可单击“从AutoStart删除”安钮。（3）退出运行系统 退出运行系统时，取消激活项目。所有激活的过程均将停止。单击工具栏上的 按钮，“WinCC运行系统”窗口关闭，退出运行系统。第3讲 项目管理器四、复制项目四、复制项目1、复制项目 复制项目，即将项目与所有重
