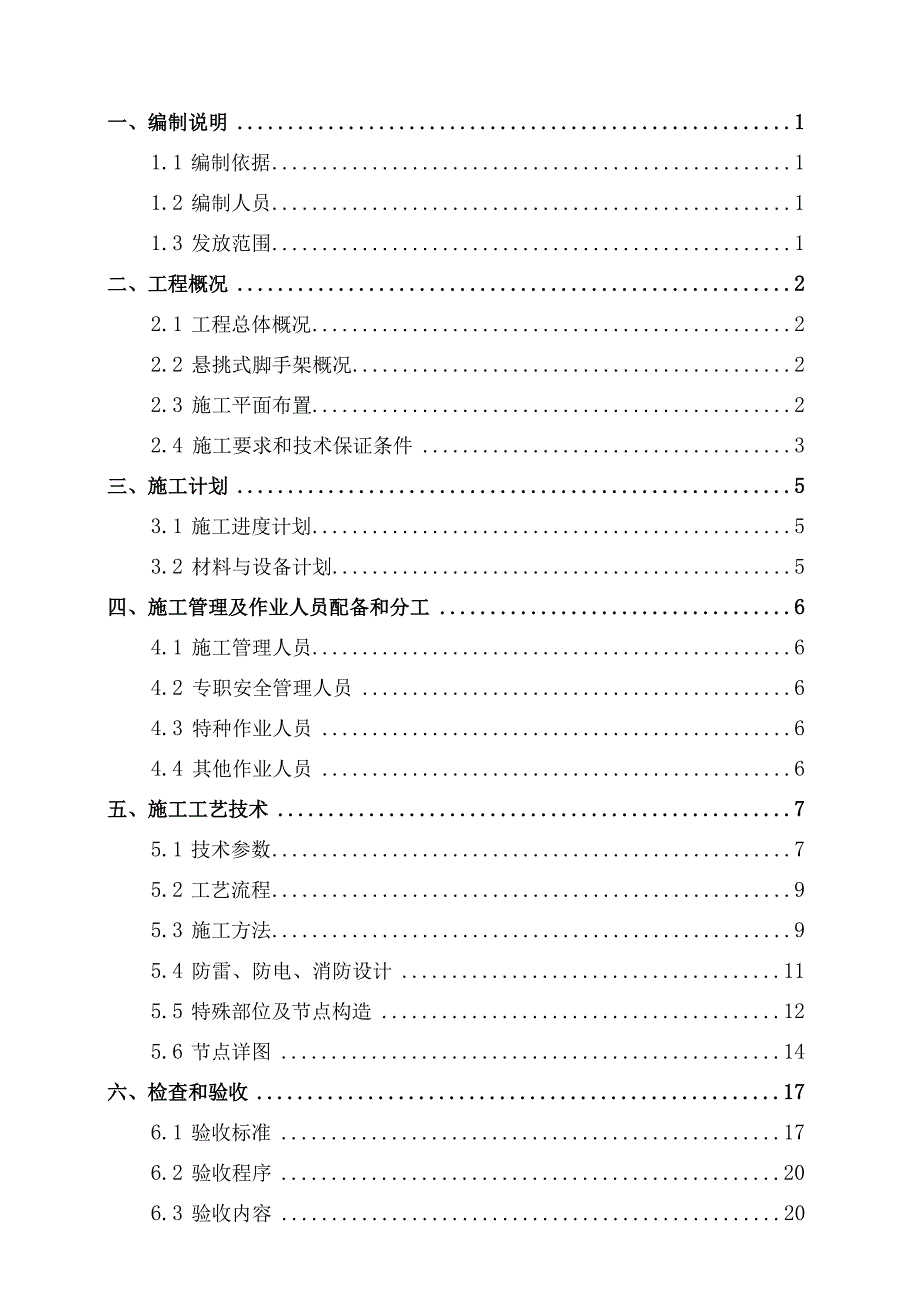

1、f架工程世材与施工专项方嚓编刷器南（悬挑式）工程名称：文件编号：CSeEC5-FAZNT7（项目自拟编号）发布日期：执行日期：一、编制说明11.1 编制依据11.2 编制人员11.3 发放范围1二、工程概况22.1 工程总体概况22.2 悬挑式脚手架概况22.3 施工平面布置22.4 施工要求和技术保证条件3三、施工计划53.1 施工进度计划53.2 材料与设备计划5四、施工管理及作业人员配备和分工64.1 施工管理人员64.2 专职安全管理人员64.3 特种作业人员64.4 其他作业人员6五、施工工艺技术75.1 技术参数75.2 工艺流程95.3 施工方法95.4 防雷、防电、消防设计11

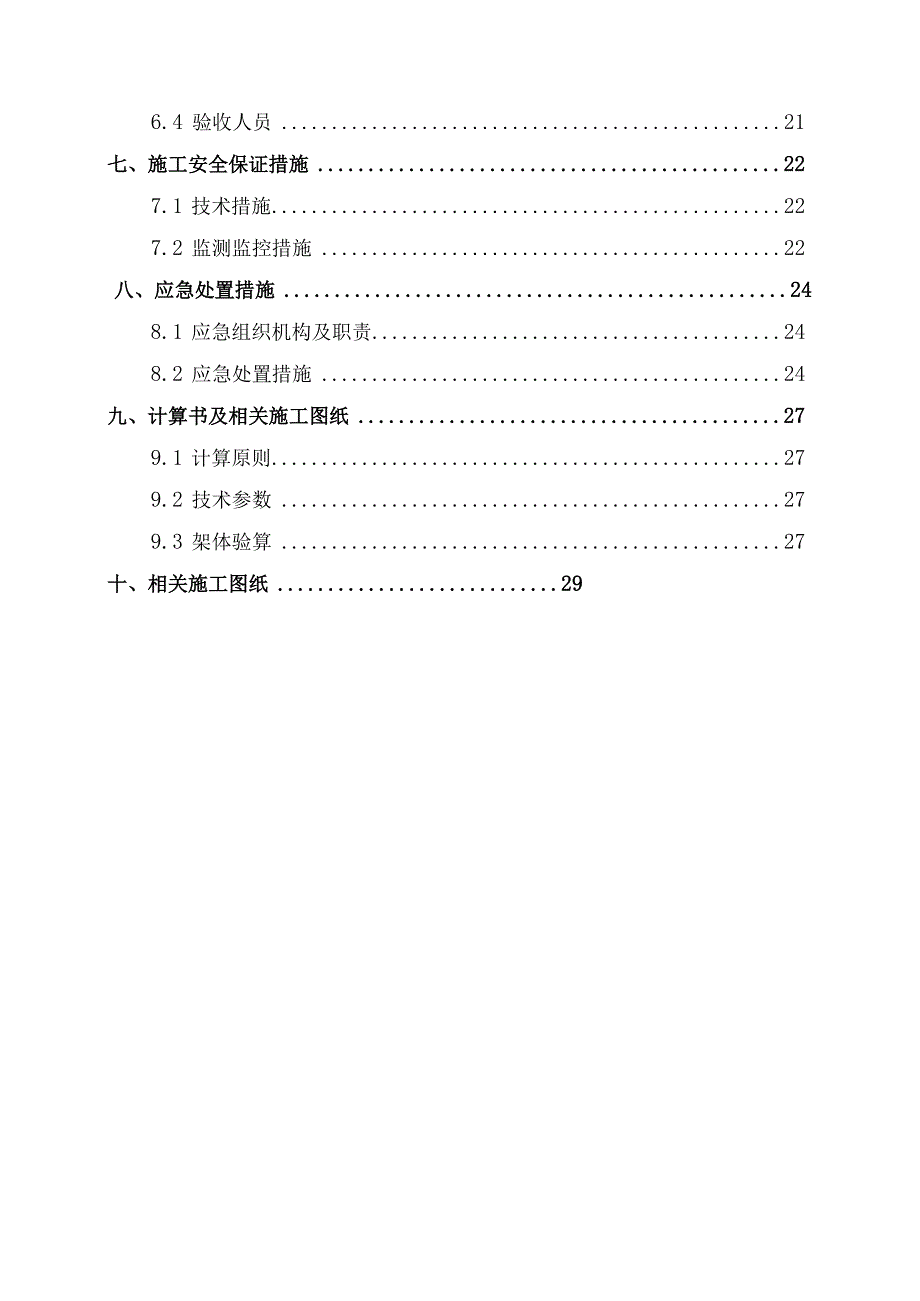

2、5.5 特殊部位及节点构造125.6 节点详图14六、检查和验收176.1 验收标准176.2 验收程序206.3 验收内容206.4 验收人员21七、施工安全保证措施227.1 技术措施227.2 监测监控措施22八、应急处置措施248.1 应急组织机构及职责248.2 应急处置措施24九、计算书及相关施工图纸279.1 计算原则279.2 技术参数279.3 架体验算27十、相关施工图纸29一、编制说明1.1编制依据序号类别名称(规范如有更新须作相应更改)1标准规范建筑施工高处作业安全技术规范(JGJ80-2016)2建筑施工安全检查标准(JGJ59-2011)3建筑施工脚手架安全技术统一
3、标准(GB51210-2016)4建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)5安全网(GB5725-2009)5建筑结构荷载规范(GB5009-2012)6相关文件关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办质(2018)31号7危险性较大的分部分项工程安全管理规定住建部令第37号8*工程施工合同文件9*工程施工图纸、图纸会审及设计变更等10*工程施工组织设计11验算软件*施工安全计算软件(版本号)1.2编制人员序号编制人职务编制时间1张三项目总工程师2019.1.121.3发放范围序号单位部门1公司分公司工程管理部、技术质量部、2项目部工程部、技术部、质
4、量部、安全部、3二、工程概况2.1工程总体概况序号项目内容1工程名称*2工程位置*3工程组成由*层地下室、*栋高层组成，总建筑面积*m2,4单位工程*#栋*#栋5结构形式剪力墙6建筑总高度*m7总层数标准层层数*层*层8标准层层高*m9非标准层层高*m10平面形状矩形11地面粗糙程度D类112.2悬挑式脚手架概况悬挑脚手架搭设概况表序号栋号架体形式架体标高架体高度简图1*#栋落地架(1-7F)0.45m18.Im17.65m示例：第一步悬挑架(7-13F)18.lm355m17.4m第二步悬挑架(13-19F)35.5m52.9m17.4m第三步悬挑架（19F-屋面层）52.9m64.5m14
5、.5m2*#栋2. 3施工平面布置2.1.1 施工区段划分根据施工情况，考虑材料及设备堆放、施工等环节，充分利用场地有限空间，进行平面布置，根据边坡分级情况，进行水平和竖向的施工段划分。施工区段划分图2.4.2施工顺序根据主楼施工情况、场地情况及施工进度要求，合理安排施工顺序。区段陆丁顺序A区B区2.4施工要求和技术保证条件2.5.1施工要求序号准备内容1确保脚手架在使用周期内安全、稳定、牢靠。2脚手架在搭设及拆除过程中要符合工程施工进度要求。3操作人员需取得特殊作业人员资格上岗证。42.5.2技术保证条件序号准备内容1收集项目周边交通、建筑物、高压电线等资料。2根据工程概况进行脚手架选型，编
6、制施工方案、计算书，按规定进行论证、审批。3进行技术交底，并做好交底记录。4脚手架搭设材料的规格、型号参数等经过验收后符合方案要求。5三、施工计划3. 1施工进度计划悬挑脚手架搭设及拆除进度应根据现场施工需要进行控制，满足楼层施工进度。悬挑脚手架搭设及拆除节点计划表栋号开始搭设时间搭设完成时间拆除完成时间*#栋2019.3.12019.9.12019.12.1*#栋3.2材料与设备计划工程主要材料配置表序；号材料名称规格型号材料数量配备计划1钢管48.3mm3,6mm无缝钢管*t根据施工进度分*批购买2扣件直角扣件、旋转扣件、对接扣件*个*3钢丝绳1670MPa(6X19+l16)*m*4工字
7、钢16#*m*5安全网1.8m6.Om密目安全网*m*6脚手板厚度不小于50mm*11f*7工程主要设备配置表序材料名规格型号材料数配备计划号称量1脚手架扳手*把根据施工进度分*批购买2活动扳手*把*3四、施工管理及作业人员配备和分工4.1施工管理人员序号姓名岗位小组职务岗位职责（悬挑式脚手架施工）备注1张三项目经理组长负责悬挑式钢管脚手架施工的整体把握2李四生产经理副组长负责悬挑式钢管脚手架的施工管理3*技术总工副组长负责悬挑式钢管脚手架的技术管理4*施工员组员*5*质量员组员*6*架子工班长组员*74.2专职安全管理人员序号姓名管理岗位岗位职责备注1张三安全总监*2李四安全主管*3*安全员
8、*84.3特种作业人员序号工种姓名特种作业证证号特种作业证有效期1架子工*2*3电工*4*4.4其他作业人员工种人数工种人数杂工*保安*五、施工工艺技术5.1技术参数5.1.1脚手架选材悬挑式钢管脚手架主要构配件表序号名称标准模数规格参数材料要求1钢管48.3mm3.6mm无缝钢管(计算时按照48mm3.Omm)直缝电焊钢管（GBT3092）碳素结构钢（GBT700）2扣件直角扣件、旋转扣件、对接扣件钢管脚手架扣件（GB15831）3悬挑钢梁16#国标工字钢热轧型钢（GB706-2008）4钢丝绳17(6X19)一般用途钢丝绳GBT20118-200655L2脚手架设计及构造（1）设计参数项次
9、参数项次参数脚手架排数双排横杆布置横向横杆在上搭设高度（m）18.00立杆型号48.3X3.6无缝钢管立杆纵距（m）1.5立杆横距（m）0.8立杆步距（m）1.8内排架距离墙长度m0.3施工均布荷载（kNm2）3连墙件布置方式每层二跨、设置抱柱悬挑型钢型号16#工字钢悬挑型钢锚固点钢20圆钢筋钢丝绳规格17(6X19)同时施工层数2(2)构造参数序号构件名称主要构造参数1悬挑钢梁(1)钢梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根且不大于L5m,锚固端不小于悬挑长度的L5倍，悬挑长度一般情况下不超过2m,局部长度不宜超过3米。大悬挑需另行专门设计及论证。(2)钢梁设置3个U形预埋支点固定
10、。前端为1个U形预埋支点，固定在框架梁或普通梁上，后端为2个紧邻的U形预埋支点，离端部30Onm)。(3)U形预埋环支点采用直径22Omm的HPB235圆钢冷弯成型，预埋至混凝土梁、板底层钢筋位置。预埋环、锚固螺栓与型钢梁之间的空隙应用钢楔或硬木楔楔紧。(4)立杆处工字钢上焊高150n三的25短钢筋头2根固定立杆底部，同样外侧立杆底部焊高100短钢筋头用于钢丝绳定位。(5)在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。(6)悬挑钢梁支撑点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。(7)2立杆(1)立杆必须放在悬挑
11、钢梁的短钢筋上，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mmo(2)立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件链接。当顶层顶步立杆采用搭接接长时，搭接长度不应小于1m,并应采用不少于2个旋转扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。(3)3横杆(1)主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。纵向水平杆在立杆内侧，小横杆在上。(2)纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨。(3)纵向水平杆接长应采用对接扣件连接或搭接，两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的13；搭接长度不应小于1m,应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mmo(4)4钢丝绳(1)钢丝绳拉点离墙距离500mm,锚固压点螺栓直径20mm,每个钢梁均设置。(2)钢丝绳作为附加保险措施，不参与悬挑钢梁受力计算。(3)钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20三(4)悬挑梁钢丝绳应采用专用的挂钩、花篮螺栓；采用其他方式时卡头的卡子时，不得少于3个。(5)建筑物锐角利口围系钢丝绳应加衬软垫物。(6)5连墙件(1)连墙杆选用48.3mm3.6un短钢管制成，与外
