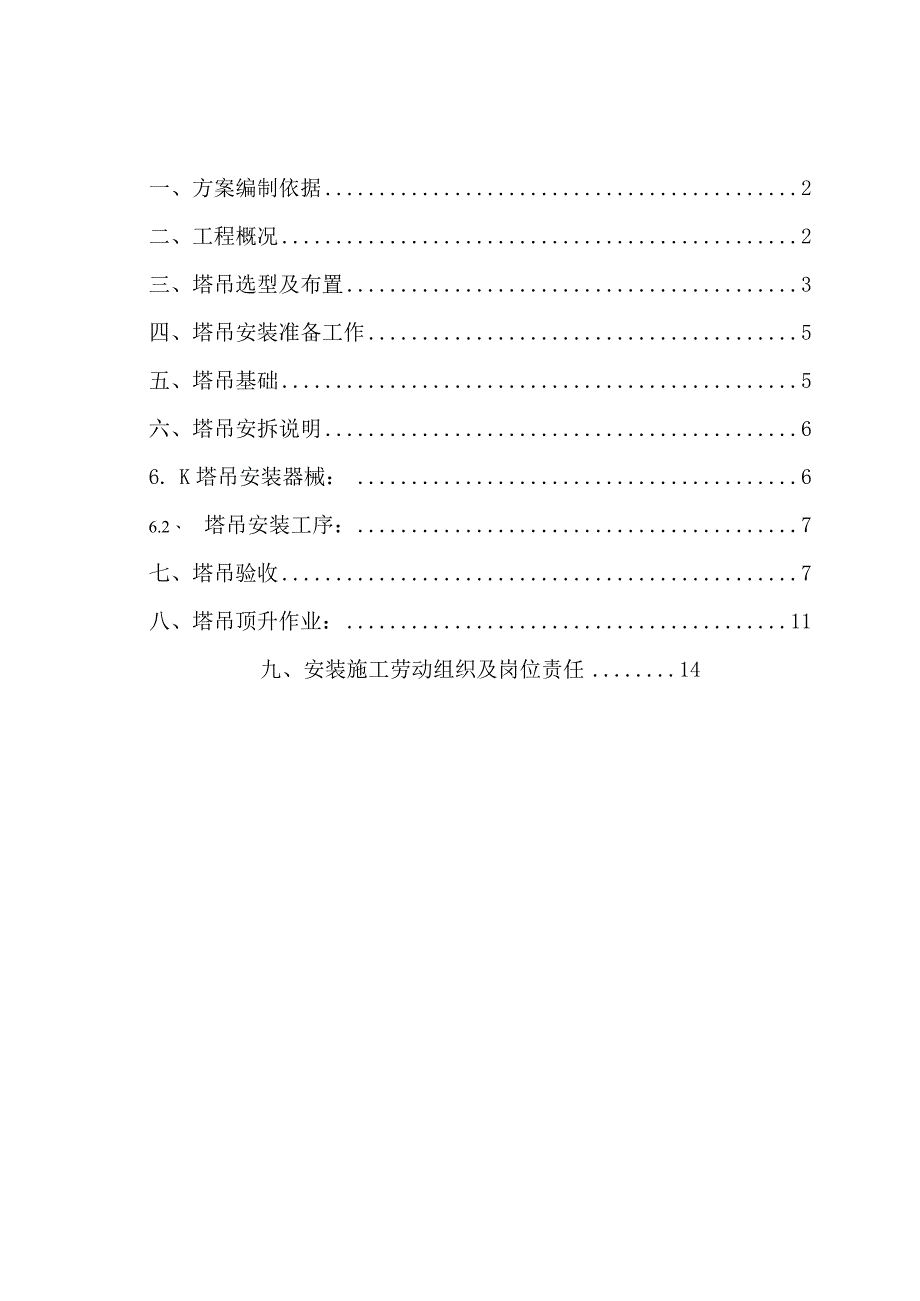

1、一、方案编制依据2二、工程概况2三、塔吊选型及布置3四、塔吊安装准备工作5五、塔吊基础5六、塔吊安拆说明66. K塔吊安装器械：66.2、 塔吊安装工序：7七、塔吊验收7八、塔吊顶升作业：11九、安装施工劳动组织及岗位责任14一、方案编制依据序号名称编号国家法律法规条例建设工程安全生产管理条例国务院令第393号建筑起重机安全监督管理规定中华人民共和国建设部令第166号危险性较大的分部分项工程安全管理办法建质200987号气象灾害防御条例中华人民共和国国务院令第570号施工现场安全防护用具及机械设备使用监督管理规定建施2008368号国家地方标准建筑施工塔式起重机安装、使用、拆卸安全技术规程JG
2、J196-2010塔式起重机设计规范GBT13752-1992塔式起重机混凝土基础工程技术规程JGJT187-2009钢结构设计规范GB50017-2003建筑施工高空作业安全技术规范JGJ80-91重大危险源辨识GB18218-2009建筑机械使用安全技术规程JGJ33-2001其他塔式起重机说明书H25/15、H3/36B塔式起重机使用说明书汽车吊参数50吨汽车吊起重性能参数建筑及结构图纸二、工程概况本工程为塔湾街东地块商业二期工程，本工程位于沈阳市昆山路与塔湾街交叉口。为完成现场物料的垂直运输任务，拟在施工现场安装2台塔吊，分别编号为1#,2#。1#塔服务于地下室、裙房及Ll写字楼，2#

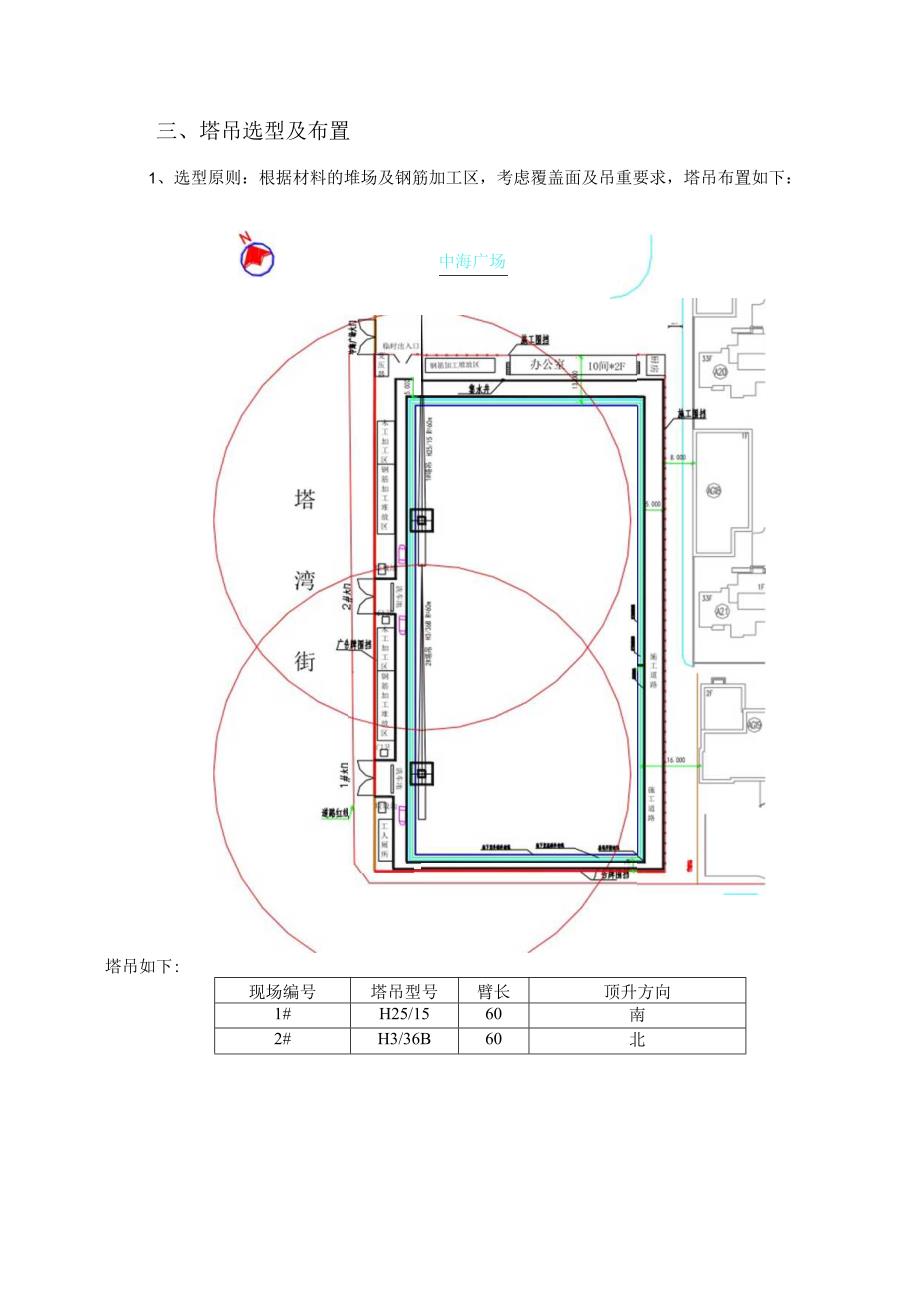

3、塔服务于地下室、裙房及L2写字楼。1#塔吊为H25/15,臂长60米，电容量75KVAo2#塔吊为H3/36B,臂长60米，电容量90KVAo由于两写字楼比较高，所以塔吊在顶升到一定高度时需要进行附墙的安装,详细方案见塔吊附着方案。1#、2#塔吊基础采用预埋节形式，基础块大小为5.6mX5.6mXL35m,预埋马凳高0.65m,预埋节大小为2m2m2mo三、塔吊选型及布置1、选型原则：根据材料的堆场及钢筋加工区，考虑覆盖面及吊重要求，塔吊布置如下：中海广场塔吊如下:现场编号塔吊型号臂长顶升方向1#H25/1560南2#H3/36B60北2、塔吊基础形式:塔吊编号塔吊型号基础型式基础大小1#H2
4、5/15预埋节(2米)5m5m1.35m2#H3/36B预埋节(2米)5m5m1.35m3、塔吊位置、幅度：根据本工程料场位置、钢筋加工厂的分布情况，尽最大可能确保满覆盖，设置塔吊的幅度及定位，见塔吊平面布置图。4、选定塔吊的性能：H25/15塔吊起重性能:幅度(m)2.9-11.75162228344046525660四绳(t)106.864.763.532.752.211.811.511.341.20二绳(t)5553.833.052.512.111.811.641.50H3/36B塔吊起重性能:臂长倍率最大吊重及范围幅度60N吊重双小车12吨21.7米以内2426283032343639
5、424410.79.78.98.27.87.16.865.55.146485052545658604.854.64.354.153.953.753.553.411吊重6吨42.4米以内4446485052545658605.75.55.24.954.754.354.354.1545、塔吊部件重量:H25/15部件重量:编号部件名称备注重量(t)1套架8.232基础节3.793标准节1.474塔尖总成4.035回转总成4.9256平衡臂总成5.65760米起重臂总成8.593H3/36部件重量:编号部件名称备注重量（t）1套架9.252过渡节4.323标准节1.674塔尖总成4.65回转总成6.
6、66平衡臂总成7.55760米起重臂总成15四、塔吊安装准备工作6.3、 项目部前期准备1、根据各塔吊的定位，项目部组织开挖塔吊基础的基坑，并做好垫层，剔桩等工作；现场需提供安装各塔吊的汽车吊及运输车辆的行走道路及站位区,道路需平整且压实，行走道路宽度需不小于5米，坡度不大于1:5；2、安装结构内的各塔吊时，汽车吊、运输车辆的行走去及站位区需平整并压实，塔吊安装前，所在区域附近的工程桩暂不要剔除，以便于车辆的行走及站位；3、准备相应钢筋及C20、C40碎；4、施工现场如有架空输电线或通讯线，应对其架设防护。5、基础预埋当日需现场测量人员、电焊、气焊配合施工。6、必须分别为各塔吊配备专用二级电箱
7、，电箱距塔吊不得大于3米。6.4、 塔吊专业公司前期准备1、准备2台型号正确，性能良好的塔吊；2、塔吊接地用扁铁、钎子等。3、安装塔吊所需各种工具。4、准备运输塔吊部件的车辆和基础预埋、塔吊安装用的汽车吊（50吨）。5、所有入场安装施工人员必须持证上岗。6、塔吊安装前，现场相关管理人员必须事先熟悉施工现场，排除不利因素的影响，以免影响工期。五、塔吊基础1、确保地底下没有不实结构（如防空洞、墓穴等）以及地下物质输送管道（煤气、水等管道）。2、项目制作塔吊垫层，塔吊垫层混凝土强度等级为C15,厚度为100nIln,上表面需平整，水平度偏差控制在02席以内，垫层强度达到60席以上后，方可进行基础预埋
8、工序。3、于塔吊垫层上表面标记2米X2米的正方形，此正方形中心必须与塔吊基础中心重合。4、为各塔吊制作预埋马凳（马凳加工图见相关附图），将马凳埋设在垫层以上，然后再绑扎钢筋。预埋支腿檐口水平度需控制在1%。内，达到要求后将马凳、斜铁及预埋支腿点焊好，以免由于后面工序的操作，动摇了已经调整好的水平度；现场相关施工人员需按照塔吊基础块布筋图绑扎塔吊基础钢筋，此道工序施工质量管理部门必须做好过程控制、施工记录、质量验收。5、将接地电阻（RW4Q）一端与预埋支腿点焊好，另一端可与塔吊的桩基钢筋焊接。6、现场测量人员再次测试预埋支腿的水平度，水平度偏差必须控制在1%。以内，作好测量记录。7、浇注C35或
9、以上的混凝土，并捣实，在此过程中必须随时监测预埋支腿的檐口水平度，如有变化，随时进行调整，确保塔吊预埋支腿檐口水平度。混凝土不得往一个方向浇注，以免动摇预埋支腿。8、进行塔吊基础保养，作好混凝土强度报告。六、塔吊安拆说明编号型号安塔吊车吨位臂长（米）初装高度初装高度1#H25/1550t506节+7.5米6节+7.5米2#H3/36B50t504节+7.5米9节+7.5米安装及拆除详见附图6.1、塔吊安装器械：序号名称规格型号单位数量备注*1汽车吊根据现场需要配置台各1*2手动葫芦3t个2*3扳手套1厂家随机配置*4专用工具主要是扳手套1厂家随机配置*5安全帽顶20*6安全带条20*7起重用钢
10、丝绳619-1550-18根4长度L=4m*8起重用钢丝绳619-1550-28根4长度L=4m*9起重用钢丝绳619-1550-18根4长度L=8m*10起重用钢丝绳619-1550-32根4长度L=8m*11吊环12吨M39个4*12吊环8吨M33个613吊环5吨M24个614经纬仪J22套115铅垂仪套116对讲机台817直流电焊机ZX54001台418焊条J507箱419楔铁5mm8mm若干20撬棍30根421大锤16磅、18磅把各222麻绳18米8023冲销24、36根各4长度L=30mm24劳保用品手套、防滑鞋等套根据需要配置25铁丝8#KG506.2、塔吊安装工序（塔吊H25/1
11、5安装工序）：1、塔吊安装人员、塔吊部件入场，50吨汽车吊入场站位（每条支腿下需铺垫2502501500的枕木3根或铺放路基箱，）、围设不小于20X20米的安全作业区。根据现场情况，确定汽车吊的吊装程序及具体位置并在地面拼装塔机各部件。2、安装塔吊过渡节（注意塔吊顶升方向）。将过渡节吊放在预埋节上，采用4X2销轴连接。注意塔吊的顶升方向（即顶升时起重臂朝向）。标准节的安装需注意：确保连接孔和销轴的清洁，不带油污及毛刺；连接销轴必须打到位，销轴帽需紧贴标准节主肢外边，所有销轴必须穿立销，立销必须穿开口销，并将开口销开至30以上（以下需用到销轴的地方做法相同）；相邻节间的爬梯必须连接牢靠；每安装4
12、节必须含一个带休息平台的标准节。3、安装顶升套架，包括走道平台、扁担梁、油缸。安装套架需注意：套架油缸一侧必须同基节和标准节的爬爪在同一侧；吊装套架的绳子应等长，以免因偏载而引起套架变形或使套架与标准节间产生扭距；套架平台的防护栏杆必须齐全，且各相邻栏杆间必须用夹板连接固定。4、安装回转支撑。吊装时，应选择四点吊；吊装时，用卸扣将四点吊吊索固定在图1的四角的吊装孔内，缓缓吊起，（注意：此时应将回转机构按B图所示，将引进梁支架所在面转向塔身有顶升踏步的相反侧，或根据起重臂的方向确定）徐徐降落至标准节与基础节组合的塔身节上部主肢方管内，锤击安装055销轴，并用020插销将055销轴固定，装上开口销
13、。该过程的安全风险辩识：所有的作业人员要按照规范牢固的系好安全带;作业时指挥信号要明确，听从专人指挥。汽车吊起吊时要确保吊物吊装平稳。大锤及扳手等工具要做好防坠落措施，所有小型工具配件装包或装箱，严防高空坠物。安装区域20m范围内拉好警戒线，并设专人看守,无关人员一律不得入内。5、安装驾驶室，注意：驾驶室必须在回转装置安装完毕后进行；在支架销定以及拆下吊索时，操作人员必须使用固定在塔帽上的安全绳，以确保人身安全。6、吊装塔顶，吊装前在地面上先把塔顶上的平台、栏杆、扶梯及力矩限制器装好，为安装平衡臂方便，在塔顶的后侧左右两边各装上一根平衡臂拉杆。如图所示将塔顶吊到回转塔身上，应注意将塔顶垂直的一侧应对准上支坐的起重臂方向；用螺栓将塔顶与回转塔身连接，并拧紧到位。7、安装平衡臂，地面安装平衡臂配重通道，栏杆起升圈扬和
