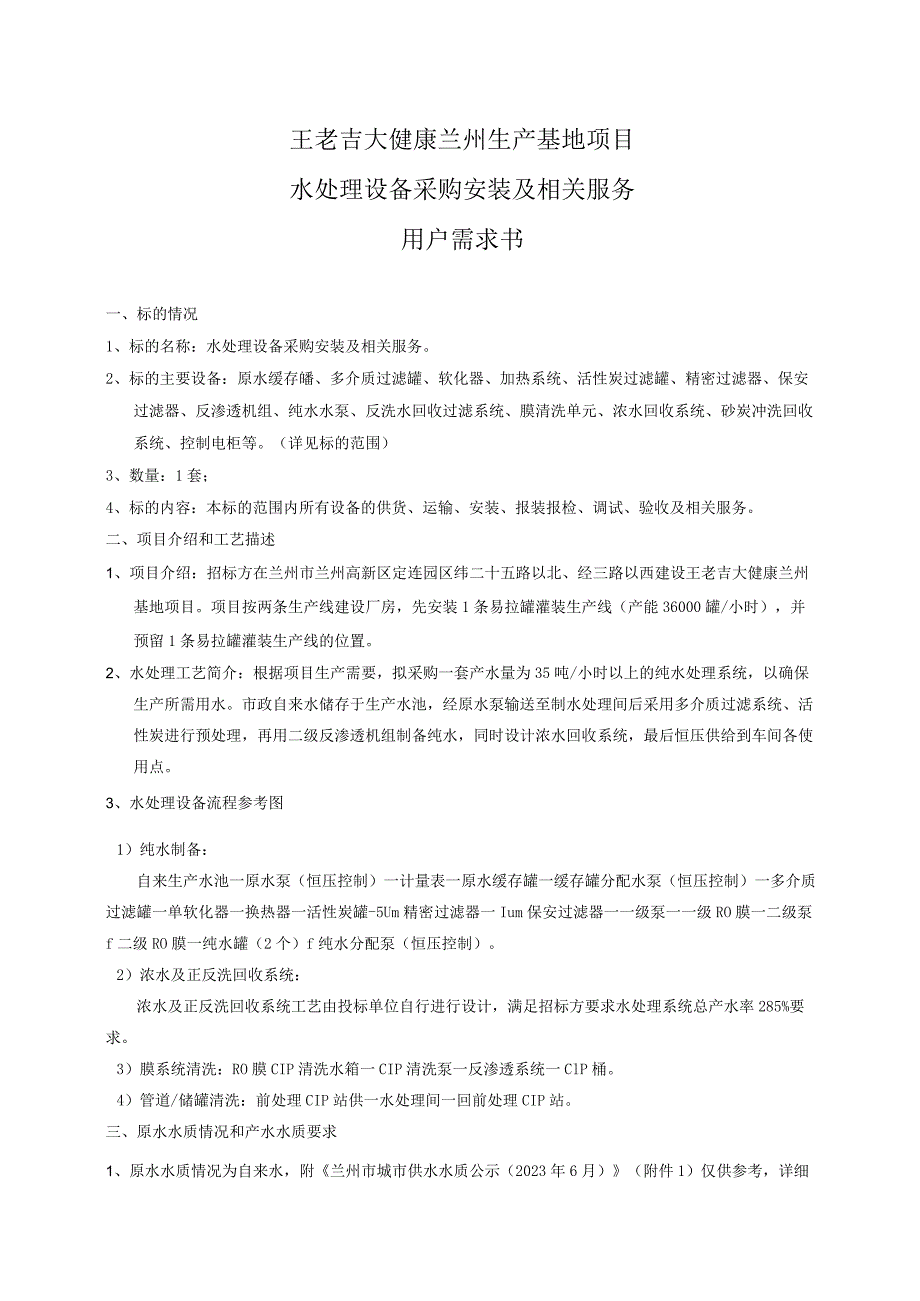

1、王老吉大健康兰州生产基地项目水处理设备采购安装及相关服务用户需求书一、标的情况1、标的名称：水处理设备采购安装及相关服务。2、标的主要设备：原水缓存皤、多介质过滤罐、软化器、加热系统、活性炭过滤罐、精密过滤器、保安过滤器、反渗透机组、纯水水泵、反洗水回收过滤系统、膜清洗单元、浓水回收系统、砂炭冲洗回收系统、控制电柜等。（详见标的范围）3、数量：1套；4、标的内容：本标的范围内所有设备的供货、运输、安装、报装报检、调试、验收及相关服务。二、项目介绍和工艺描述1、项目介绍：招标方在兰州市兰州高新区定连园区纬二十五路以北、经三路以西建设王老吉大健康兰州基地项目。项目按两条生产线建设厂房，先安装1条易
2、拉罐灌装生产线（产能36000罐/小时），并预留1条易拉罐灌装生产线的位置。2、水处理工艺简介：根据项目生产需要，拟采购一套产水量为35吨/小时以上的纯水处理系统，以确保生产所需用水。市政自来水储存于生产水池，经原水泵输送至制水处理间后采用多介质过滤系统、活性炭进行预处理，再用二级反渗透机组制备纯水，同时设计浓水回收系统，最后恒压供给到车间各使用点。3、水处理设备流程参考图1）纯水制备：自来生产水池一原水泵（恒压控制）一计量表一原水缓存罐一缓存罐分配水泵（恒压控制）一多介质过滤罐一单软化器一换热器一活性炭罐-5Um精密过滤器一Ium保安过滤器一一级泵一一级RO膜一二级泵f二级RO膜一纯水罐（2
3、个）f纯水分配泵（恒压控制）。2）浓水及正反洗回收系统：浓水及正反洗回收系统工艺由投标单位自行进行设计，满足招标方要求水处理系统总产水率285%要求。3）膜系统清洗：RO膜CIP清洗水箱一CIP清洗泵一反渗透系统一ClP桶。4）管道/储罐清洗：前处理CIP站供一水处理间一回前处理CIP站。三、原水水质情况和产水水质要求1、原水水质情况为自来水，附兰州市城市供水水质公示（2023年6月）（附件1）仅供参考，详细可查询兰州市水务局政府网站O公开信息相关内容。投标方应以国标标准、属地水质的自来水水质进行工艺设计及系统配置，满足招标方纯水水质的要求。参考附件1：兰州市榆中县2023年6月份自来水检测报

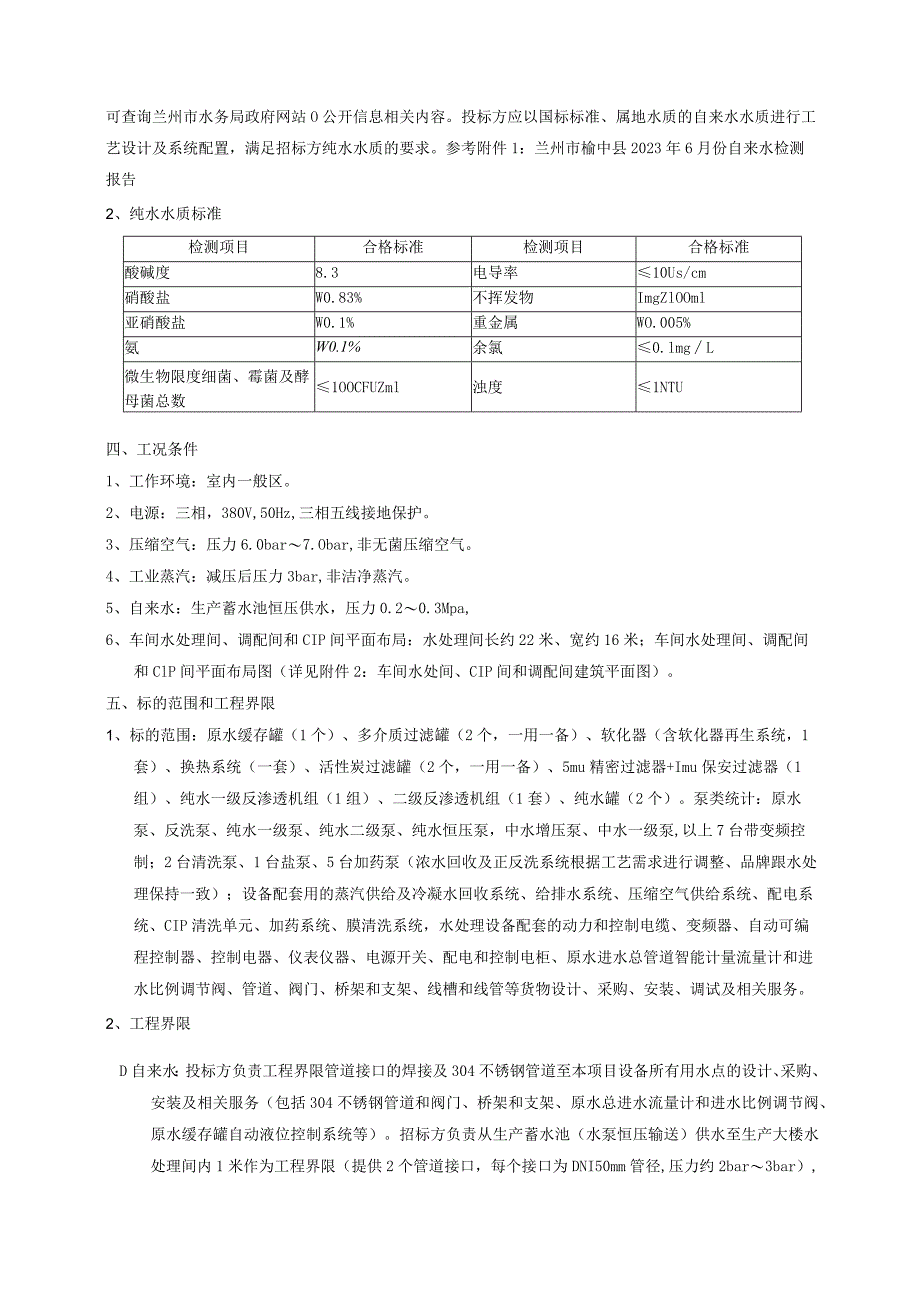

4、告2、纯水水质标准检测项目合格标准检测项目合格标准酸碱度8.3电导率10Us/cm硝酸盐W0.83%不挥发物ImgZlOOml亚硝酸盐W0.1%重金属WO.005%氨W0.1%余氯0.lmgL微生物限度细菌、霉菌及酵母菌总数1OOCFUZml浊度1NTU四、工况条件1、工作环境：室内一般区。2、电源：三相，380V,50Hz,三相五线接地保护。3、压缩空气：压力6.0bar7.Obar,非无菌压缩空气。4、工业蒸汽：减压后压力3bar,非洁净蒸汽。5、自来水：生产蓄水池恒压供水，压力0.20.3Mpa,6、车间水处理间、调配间和CIP间平面布局：水处理间长约22米、宽约16米；车间水处理间、调
5、配间和ClP间平面布局图（详见附件2：车间水处间、CIP间和调配间建筑平面图）。五、标的范围和工程界限1、标的范围：原水缓存罐（1个）、多介质过滤罐（2个，一用一备）、软化器（含软化器再生系统，1套）、换热系统（一套）、活性炭过滤罐（2个，一用一备）、5mu精密过滤器+Imu保安过滤器（1组）、纯水一级反渗透机组（1组）、二级反渗透机组（1套）、纯水罐（2个）。泵类统计：原水泵、反洗泵、纯水一级泵、纯水二级泵、纯水恒压泵，中水增压泵、中水一级泵,以上7台带变频控制；2台清洗泵、1台盐泵、5台加药泵（浓水回收及正反洗系统根据工艺需求进行调整、品牌跟水处理保持一致）；设备配套用的蒸汽供给及冷凝水回
6、收系统、给排水系统、压缩空气供给系统、配电系统、CIP清洗单元、加药系统、膜清洗系统，水处理设备配套的动力和控制电缆、变频器、自动可编程控制器、控制电器、仪表仪器、电源开关、配电和控制电柜、原水进水总管道智能计量流量计和进水比例调节阀、管道、阀门、桥架和支架、线槽和线管等货物设计、采购、安装、调试及相关服务。2、工程界限D自来水：投标方负责工程界限管道接口的焊接及304不锈钢管道至本项目设备所有用水点的设计、采购、安装及相关服务（包括304不锈钢管道和阀门、桥架和支架、原水总进水流量计和进水比例调节阀、原水缓存罐自动液位控制系统等）。招标方负责从生产蓄水池（水泵恒压输送）供水至生产大楼水处理间

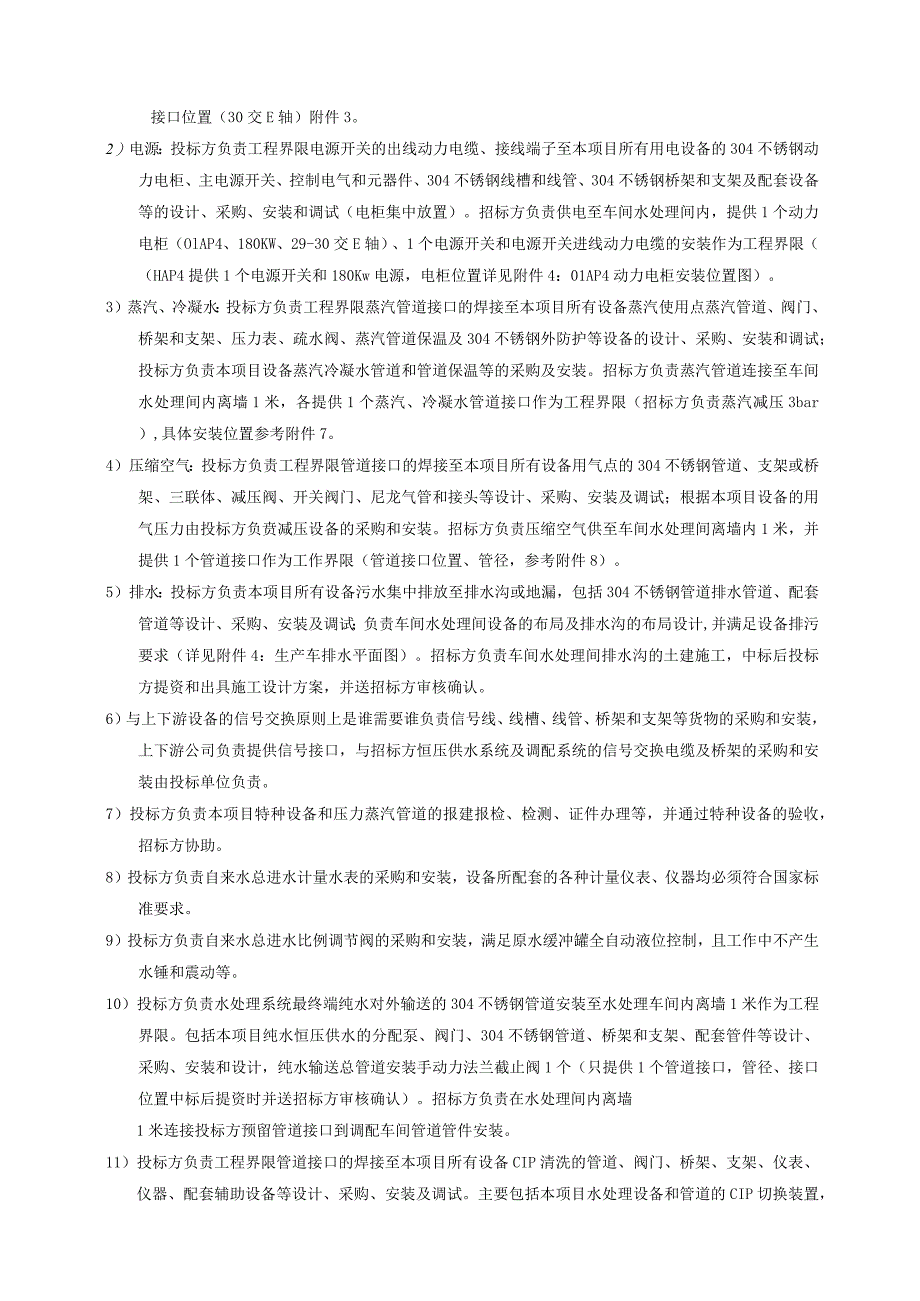

7、内1米作为工程界限（提供2个管道接口，每个接口为DNI50mm管径,压力约2bar3bar）,接口位置（30交E轴）附件3。2）电源：投标方负责工程界限电源开关的出线动力电缆、接线端子至本项目所有用电设备的304不锈钢动力电柜、主电源开关、控制电气和元器件、304不锈钢线槽和线管、304不锈钢桥架和支架及配套设备等的设计、采购、安装和调试（电柜集中放置）。招标方负责供电至车间水处理间内，提供1个动力电柜（OlAP4、180KW、29-30交E轴）、1个电源开关和电源开关进线动力电缆的安装作为工程界限（HAP4提供1个电源开关和180Kw电源，电柜位置详见附件4：01AP4动力电柜安装位置图）。
8、3）蒸汽、冷凝水：投标方负责工程界限蒸汽管道接口的焊接至本项目所有设备蒸汽使用点蒸汽管道、阀门、桥架和支架、压力表、疏水阀、蒸汽管道保温及304不锈钢外防护等设备的设计、采购、安装和调试；投标方负责本项目设备蒸汽冷凝水管道和管道保温等的采购及安装。招标方负责蒸汽管道连接至车间水处理间内离墙1米，各提供1个蒸汽、冷凝水管道接口作为工程界限（招标方负责蒸汽减压3bar）,具体安装位置参考附件7。4）压缩空气：投标方负责工程界限管道接口的焊接至本项目所有设备用气点的304不锈钢管道、支架或桥架、三联体、减压阀、开关阀门、尼龙气管和接头等设计、采购、安装及调试；根据本项目设备的用气压力由投标方负贲减压
9、设备的采购和安装。招标方负责压缩空气供至车间水处理间离墙内1米，并提供1个管道接口作为工作界限（管道接口位置、管径，参考附件8）。5）排水：投标方负责本项目所有设备污水集中排放至排水沟或地漏，包括304不锈钢管道排水管道、配套管道等设计、采购、安装及调试；负责车间水处理间设备的布局及排水沟的布局设计,并满足设备排污要求（详见附件4：生产车排水平面图）。招标方负责车间水处理间排水沟的土建施工，中标后投标方提资和出具施工设计方案，并送招标方审核确认。6）与上下游设备的信号交换原则上是谁需要谁负责信号线、线槽、线管、桥架和支架等货物的采购和安装，上下游公司负责提供信号接口，与招标方恒压供水系统及调配
10、系统的信号交换电缆及桥架的采购和安装由投标单位负责。7）投标方负责本项目特种设备和压力蒸汽管道的报建报检、检测、证件办理等，并通过特种设备的验收，招标方协助。8）投标方负责自来水总进水计量水表的采购和安装，设备所配套的各种计量仪表、仪器均必须符合国家标准要求。9）投标方负责自来水总进水比例调节阀的采购和安装，满足原水缓冲罐全自动液位控制，且工作中不产生水锤和震动等。10）投标方负责水处理系统最终端纯水对外输送的304不锈钢管道安装至水处理车间内离墙1米作为工程界限。包括本项目纯水恒压供水的分配泵、阀门、304不锈钢管道、桥架和支架、配套管件等设计、采购、安装和设计，纯水输送总管道安装手动力法兰
11、截止阀1个（只提供1个管道接口，管径、接口位置中标后提资时并送招标方审核确认）。招标方负责在水处理间内离墙1米连接投标方预留管道接口到调配车间管道管件安装。11）投标方负责工程界限管道接口的焊接至本项目所有设备CIP清洗的管道、阀门、桥架、支架、仪表、仪器、配套辅助设备等设计、采购、安装及调试。主要包括本项目水处理设备和管道的CIP切换装置，并预留接口、系统内部ClP管路连接、ClP切换装置和各ClP清洗点。投标方负责CIP供给、回流2个管道驳接口至水处理间内离墙1米作为工程界限。招标方负责在水处理间离墙1米处连接CIP液供给和回流2个接驳口至前处理CIP站的管道连接安装。12）投标方负责提供
12、CIP回收泵，并提供CIP信号（以及信号线）对接招标方的前处理ClP站；使本项目水处理设备水罐、精密过滤器、制水车间内管道到车间的供水管道、回水管道等能够彻底清洗，无卫生死角，处理水ClP切换装置的设计须工作安全、操作方便和美观等；通过硬件和软件进行设计安全保护装置，实现管道之间液体输送双重安全保护；ClP清洗点接LJ位置、口径，ClP所需药剂的浓度、温度、压力、流量等由投标方在提资时提出并送招标方确认。投标方负责本项目水处理设备与招标方工程界限管道接口连接实现闭环，进行CIP自动清洗，并协助招标方ClP系统调试。13）RO膜CIP清洗系统由投标方负责，包括设备、管道、仪表、仪器和辅助设备等设
13、计、采购、安装及调试。14）投标方负责本项目水处理设备、管道CIP各仪表仪器和设备等控制线、线槽和线管、桥架或支架等采购和安装。并配合线路接线和调试；投标方主控柜内预留与招标方中控系统通讯的以太网通讯模块接口，提供生产、清洗所需要的信号交换表格，并配合中控系统信号对接、调试等。招标方在中控室能监控水处理设备，并通过投标方控制柜通讯模块读取生产、报警等数据和设备运行状态等。招标方负责中控系统通讯线和线槽至投标方控制电柜的安装，投标方配合安装和调试等。15）投标方在收到中标通知书后7天内完成提资，包括提供设备尺寸、能耗数据，设备平面布置等数据，设备安装基础要求和图纸，设备配套设施要求和相关图纸。以
14、上资料需待招标方确认后方可开始制作设备。16）施工的临时用水、用电情况：招标方提供施工用水用电接驳点，投标方自行接驳至施工现场，并自带合格的水、电表进行计量核算及承担费用。17）投标方负责所有线槽或线管安装时，驳接处须用铜导线或软铜线两端连接，且按规范进行两端接地连接，所有设备外壳可靠接地（附件6：生产车间建筑接地图）。18）投标方施工安装桥架、支架、管道、线槽和线管件等，需要固定、穿墙或隔断开孔等，由投标方自行负责修复洞口堵封或墙面复原等，所用材料符合消防防火要求。19）场地移交以后，投标方负责场地内包括地面（聚氨酯地面）及钢结构等总承包方成品的保护（施工时出具施工方案，并送招标方审核确认）
15、。20）设备布置时需要避开水处理间内的排水明沟。21）当用户需求书的文字描述与附件图纸有冲突时，以有利于招标方的为准。六、技术要求（一）设备的整体要求1、水处理系统的处理能力：纯水（Ro水）产能235T/H,系统的总产水率285%,水质要求符合招标方的纯水水质标准（电导率：10sm）o2、投标时需提供清晰的纸质版工艺流程图（包括浓水回收系统、正反清洗系统及设备配置方案，需明确各仪器仪表、泵、阀门等）、设备平面布置图、工程界限响应示意图（纸质版），并提供设备主要部件清单，包括品牌、型号、规格参数、数量、水电接口等数据。3、二级反渗透系统主要是原水在精密过滤器后进入配有变频器的一级高压泵，变频器与
