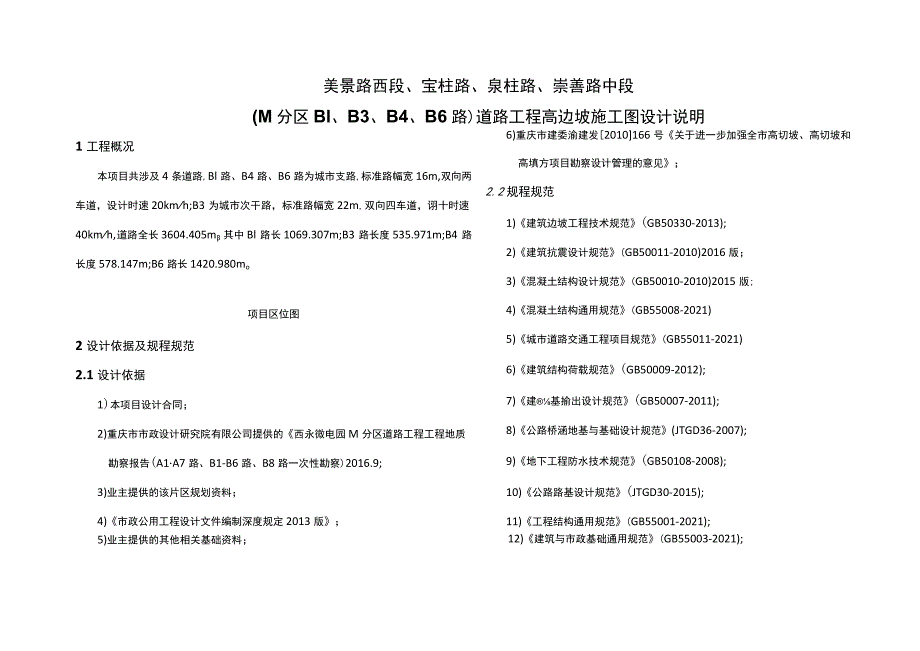

1、美景路西段、宝柱路、泉柱路、崇善路中段(M分区Bl、B3、B4、B6路)道路工程高边坡施工图设计说明1工程概况本项目共涉及4条道路,Bl路、B4路、B6路为城市支路,标准路幅宽16m,双向两车道，设计时速20kmh;B3为城市次干路，标准路幅宽22m,双向四车道，诩十时速40kmh,道路全长3604.405m其中Bl路长1069.307m;B3路长度535.971m;B4路长度578.147m;B6路长1420.980mo项目区位图2设计依据及规程规范2.1设计依据1)本项目设计合同；2)重庆市市政设计研究院有限公司提供的西永微电园M分区道路工程工程地质勘察报告(A1A7路、B1-B6路、B8
2、路一次性勘察)2016.9;3)业主提供的该片区规划资料；4)市政公用工程设计文件编制深度规定2013版；6)重庆市建委渝建发2010166号关于进一步加强全市高切坡、高切坡和高填方项目勘察设计管理的意见；2.2规程规范1)建筑边坡工程技术规范(GB50330-2013);2)建筑抗震设计规范(GB50011-2010)2016版；3)混凝土结构设计规范(GB50010-2010)2015版;4)混凝土结构通用规范(GB55008-2021)5)城市道路交通工程项目规范(GB55011-2021)6)建筑结构荷载规范(GB50009-2012);7)建基揄出设计规范(GB50007-2011)

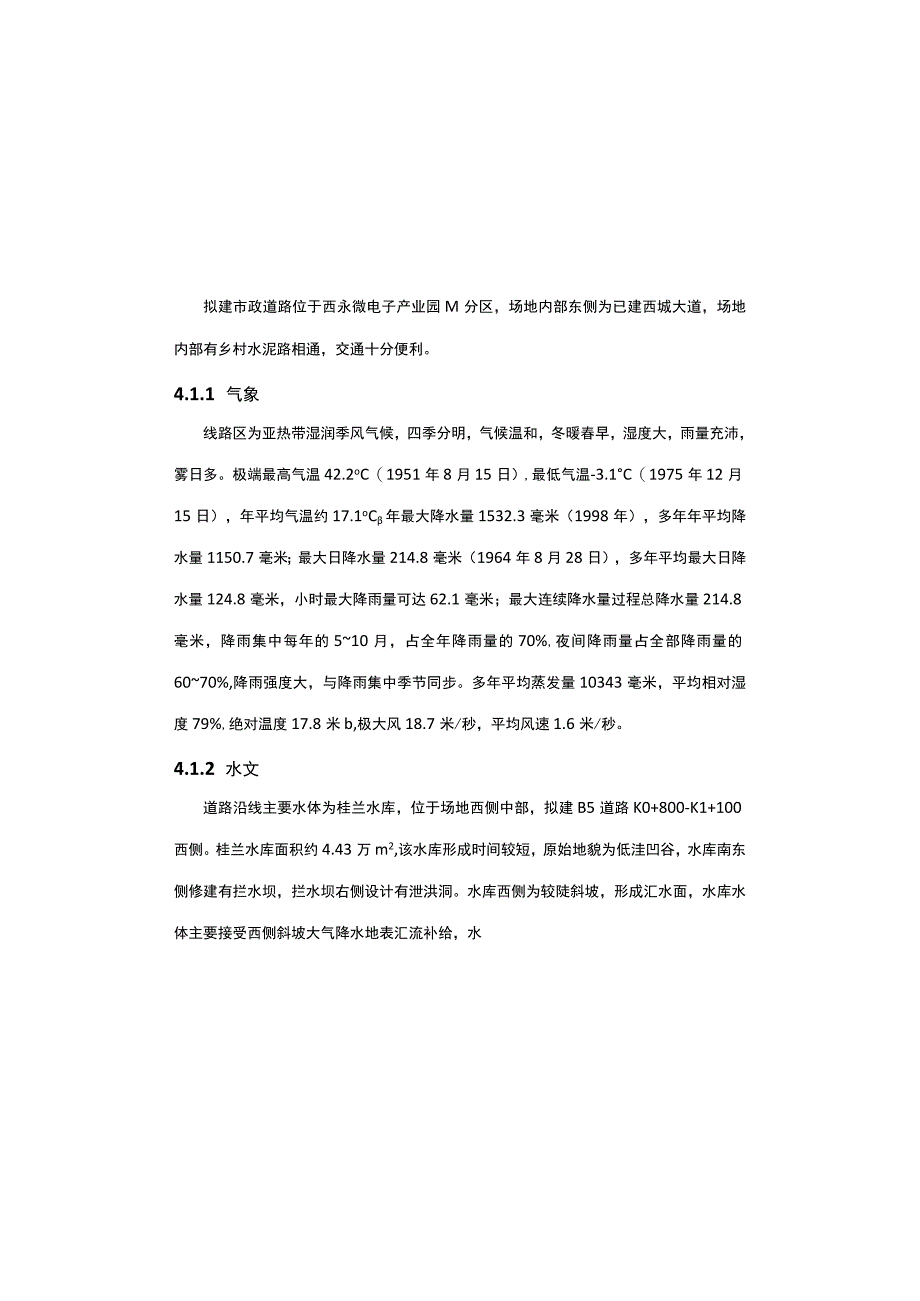

3、;8)公路桥涵地基与基础设计规范(JTGD36-2007);9)地下工程防水技术规范(GB50108-2008);10)公路路基设计规范(JTGD30-2015);11)工程结构通用规范(GB55001-2021);5)业主提供的其他相关基础资料；12)建筑与市政基础通用规范(GB55003-2021);拟建市政道路位于西永微电子产业园M分区，场地内部东侧为已建西城大道，场地内部有乡村水泥路相通，交通十分便利。4.1.1 气象线路区为亚热带湿润季风气候，四季分明，气候温和，冬暖春早，湿度大，雨量充沛，雾日多。极端最高气温42.2oC（1951年8月15日）,最低气温-3.1C（1975年12月
4、15日），年平均气温约17.1oC年最大降水量1532.3毫米（1998年），多年年平均降水量1150.7毫米；最大日降水量214.8毫米（1964年8月28日），多年平均最大日降水量124.8毫米，小时最大降雨量可达62.1毫米；最大连续降水量过程总降水量214.8毫米，降雨集中每年的510月，占全年降雨量的70%,夜间降雨量占全部降雨量的6070%,降雨强度大，与降雨集中季节同步。多年平均蒸发量10343毫米，平均相对湿度79%,绝对温度17.8米b,极大风18.7米/秒，平均风速1.6米/秒。4.1.2 水文道路沿线主要水体为桂兰水库，位于场地西侧中部，拟建B5道路K0+800-K1+1

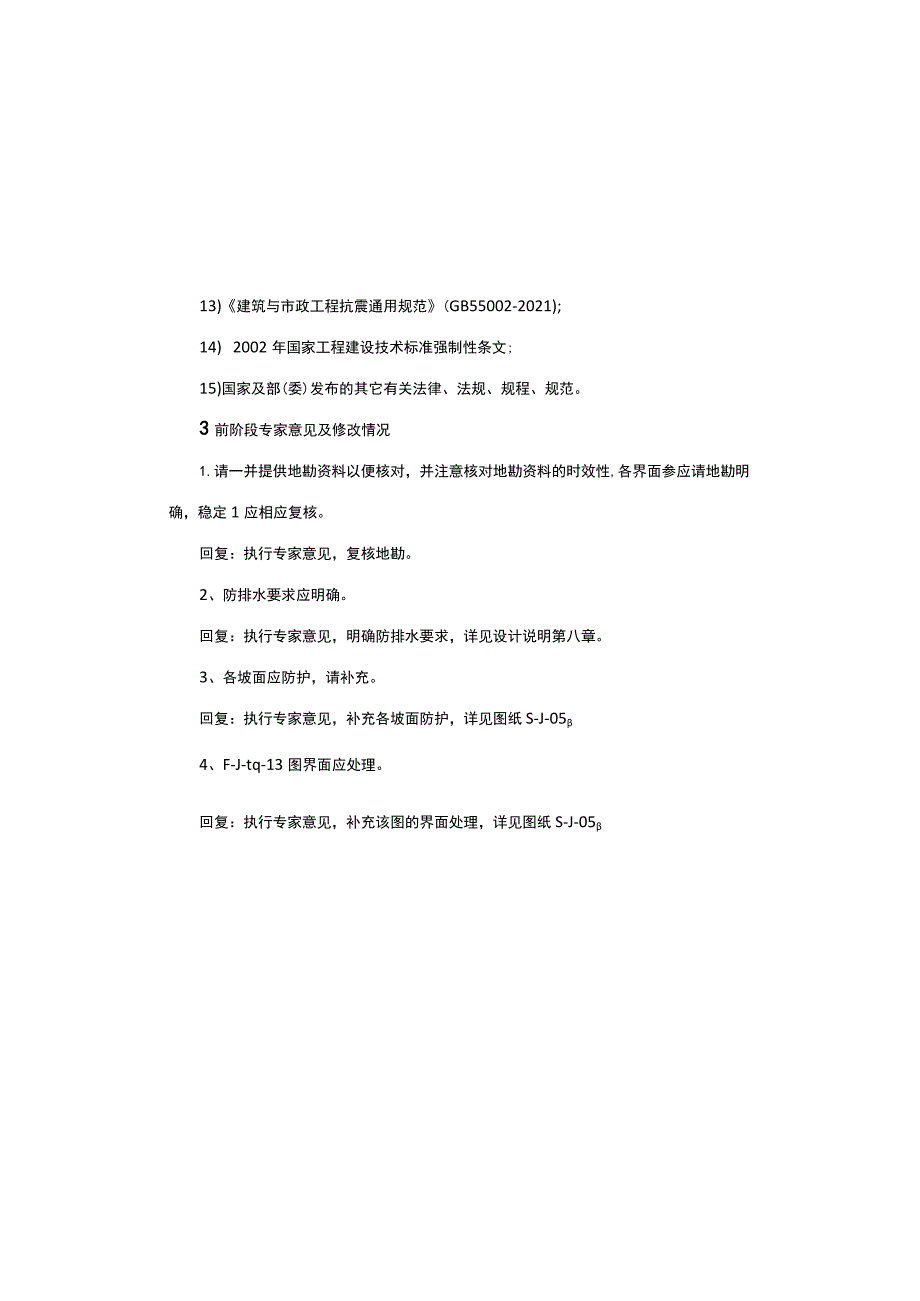

5、00西侧。桂兰水库面积约4.43万m2,该水库形成时间较短，原始地貌为低洼凹谷，水库南东侧修建有拦水坝，拦水坝右侧设计有泄洪洞。水库西侧为较陡斜坡，形成汇水面，水库水体主要接受西侧斜坡大气降水地表汇流补给，水13)建筑与市政工程抗震通用规范(GB55002-2021);14) 2002年国家工程建设技术标准强制性条文;15)国家及部(委)发布的其它有关法律、法规、规程、规范。3前阶段专家意见及修改情况1.请一并提供地勘资料以便核对，并注意核对地勘资料的时效性,各界面参应请地勘明确，稳定1应相应复核。回复：执行专家意见，复核地勘。2、防排水要求应明确。回复：执行专家意见，明确防排水要求，详见设计
6、说明第八章。3、各坡面应防护，请补充。回复：执行专家意见，补充各坡面防护，详见图纸S-J-054、F-J-tq-13图界面应处理。回复：执行专家意见，补充该图的界面处理，详见图纸S-J-055、F-J-Te)-13图F-J-tq-21图台阶位置不全,应完善开挖范围。回复：执行专家意见，对该部分边坡完善，详见图纸S-J-05o4自然地理内。场地西侧为桂兰水库，位于拟建B5道路K0+800-K1+100段西侧。场地内有零星居民建筑分布。场地内高程在279.50-329.25m之间，相对高差约49.75m0地形地貌条件较简单。5.2地质构造根据区域地质构造纲要图,线路区处于观音峡冲段背斜西翼。据现场
7、调直及区域地质资料，道路沿线岩层产状为265280。/811。，层面结合程度差，属硬性结构面。由于拟建道路整体走向与构造位置走向基本一致，根据现场调查，优势倾向为272。，岩层倾角无明显变化规律，且倾角变化较小，考虑工程安全影响，岩层产状统一按照272211。库水位受季节性影响。勘察期间水库水位约298.10m,水深约3-4m0据现场调查走访，桂兰水库最高洪水位高程为300.20m,洪水季节,将在水库四周低洼地段形成漫流。桂兰水库排泄库水通过桂兰溪向外排泄，桂兰溪前段呈东西走向，后段大致呈南北向。桂兰溪现状大部分段已经采用砂岩条石进行护壁支挡，宽度约l0-1.5m,深度约05-1.0m0桂兰溪
8、现状主要排泄桂兰水库库水和地表排水，枯水季节，桂兰溪基本为干沟，在雨水季节，沟内存在流水。勘察期间，桂兰溪基本为干沟。除此外，道路沿线分布有少量堰塘，主要受大气降水和地表水补给，水量受季节影响较大。该区域设计道路为Bl、B2、B5三条道路,环绕在桂兰水库,该段主要为少量填方区，部分段修建有挡墙。洪水季节，水库洪水位将浸漫到路堤坡脚和挡墙坡脚。5工程地质条件5.1地形地貌拟建场地原始地貌属于构造剥蚀浅丘地貌。场地内主要以原始地貌为主，人类工程活动较少。场地内浅丘和沟谷交替分布。浅丘斜坡地形坡度约10-25。，局部存在岩质陡坎。沟谷多地势平缓，坡度约3-8。场地东侧为已建西城大道，场地内部局部段受
9、场平影响，正在进行施工。场地北侧及拟建A6路尾段位于寨山坪森林公园系地层主要由素填土、粉质粘土组成。侏罗系中统沙溪庙组地层主要由泥岩和砂岩蒯。现将场区内岩性特征分述如下：第四系土层(Q4):1.素填土(Q4-1):紫褐色，松散状,稍湿，主要由粉质粘土和砂泥岩碎块石等组成，土石比约37-7:3,一般块径约1-40Cm,土体均匀性较差，主要为局部工程活动抛填，近期场平回填。钻探揭露厚度0.30-11.2Om(ZK13),整体厚度小。2、粉质粘土(Q4/d)：紫褐色，局部土黄色,无摇震反应,切口无光泽，韧性中等，干强度一般。该层整体呈可塑状,近地表水体区域多呈软塑状，局部表层呈淤泥状。该层在场地内广
10、泛分布，斜坡浅丘区域多表层分布，本次钻探揭露层厚0.20-10.00mo5.3.1 侏罗系中统上沙溪庙组(Ls)1、泥岩(Jzs-Ms):紫红色，紫褐色，主要以粘土矿物为主，泥质结构，中厚层状构造。含砂质，局部含砂较重，并间断夹有少量砂岩、砂岩夹层及透镜体。2、砂岩C2s-Ss):灰白色，灰褐色,主要由长石、石英及岩屑组成，中细粒结构，中厚-巨厚层状构造，泥、钙质胶结。岩层局部含泥质。5.4基岩面起伏及强风化带特征场区岩体中主要发育两组裂隙，产状、特征分别为：8090oz7478。，裂面平直，局部有泥质充填，间距1.02.5m0以张开状为主，张开宽度13mm,部分呈微闭合状。该结构面结合差，属
11、硬性结构面。35036226872。，裂面平直较光滑，间距183.2m,以闭合状为主，部分张开宽度约12mm该结构面结合差，属硬性结构面。根据现场调查及其区域地质资料分析，场区内未见断层及活动性大断裂通过,地质构造简单。5.3地层岩性拟建道路沿线主要出露地层为第四系全新统和侏罗系中统沙溪庙组(J2S)。第四候影响大。场地内第四系土层主要由素填土和粉质粘土组成，粉质粘土为相对隔水层，且分布厚度整体较小，填土主要为砂泥岩块碎石，其间充填有粉质粘土，填土结构松散，透水性好，不利于地下水存储。5.5.2.2基岩裂隙水基岩裂隙水主要赋存于岩石风化裂隙、构造裂隙中以及层间裂隙中。场区内下伏基岩为泥岩和砂岩
12、，泥岩属于粘土类岩石，含水能力和透水能力较差，为相对隔水层；砂岩层中发育有构造裂及风化裂隙，且砂岩相对含水层，该层透水性好，富水性较好。勘察期间，钻孔施工结束24小时后经水位观测，场地内大部分区域钻探深度内未发现地下水，地下水贫乏。临近桂兰水库区域钻孔存在地下水，地下水埋深约0.16-20.07m,地下水位高程与桂兰水库现状水位高程一致，该区域受桂兰水库地表水影响，地下水较丰富。另外场地内少量钻孔位于鱼塘或藕塘附近，存在少量地下水，受岩土渗透性影响及地下水来源影响，地下水位变化大，水量小。场地整体呈浅丘斜坡沟谷地貌，地表整体排水条件较好，地下水主要接受大气降水补给，短途径流，向低洼处排泄，地下
13、水整体贫乏。桂兰水库区域地下水主要受桂兰水库补给，地下水较丰富，该区域地下水短途径流,向低洼处排泄。道路沿线填土段厚度较大段，在雨水季节，填土层第四系松散孔隙水可能较丰强风化带：岩性为泥岩、砂岩，网状风化裂隙少量发育，岩质极软，岩芯较破碎，呈薄饼状、碎块状。局部受表层裂隙风化影响，强风化层厚度较大。钻探揭示强风化层厚度0.20-7.00m,平均厚度1.80m中等风化岩体裂隙较发育,岩体较完整，采取岩芯多呈5-35cm柱状。基岩面随原始地貌起伏而起伏。场地内原始地貌主要为浅丘沟谷地貌，基岩面随原始地形起伏。道路沿线基岩面整体起伏较平缓，基岩面坡度约5-25,局部略有起伏。场地内部分段受人类工程活
14、动影响，形成岩质陡坎，基岩直接出露，坡度约20-40oo5.5 水文地质条件5.5.1 地表水场地内地表水体主要为桂兰水库以及道路沿线的堰塘。5.5.2 地下水根据地下水的赋存条件、水理性质及水力特征，场区地下水可分为松散岩类孔隙水、基岩裂隙水。5.5.2.1 松散岩类孔隙水该类型地下水由大气降雨补给为主，储存在第四系松散土层中，含水能力受地形地貌以及覆盖层范围、厚度、物质成分以及透水性能制约，水量大小受季节、气离子P(B)/(agUC(lBa)/(olL)x(lzB,a)/项目阳离子Na7.820.34012.25PH值7.143.820.0985.98色度5Ca,43.912.19168.
15、77浑浊度1Mgh8.300.683B.00嗅和竦无NH/0.000.0000.00项目P(B)/(aiL)合计63.853.312100.00*co.2.89阳高子HCoS-155.462.54881.3$ftC0;0.00CO,10.000.0000.00Z4皮用Cg计）143.54CF6.930.1953.63(XCtCOjH-J127.49so28.700.59815.02V*硬度腹c,)127.49OH0.000.0000.00尔久吱，（HS闻计）16.05-负硬质CXCtCO.it)0.00合计191.093.341100.00矿化度254.94根据水质分析成果，拟建场地地下水类型为HCC）3-S043-Ca2+型水。根据岩土工程勘察规范（GB50021-2001）（2009版），
