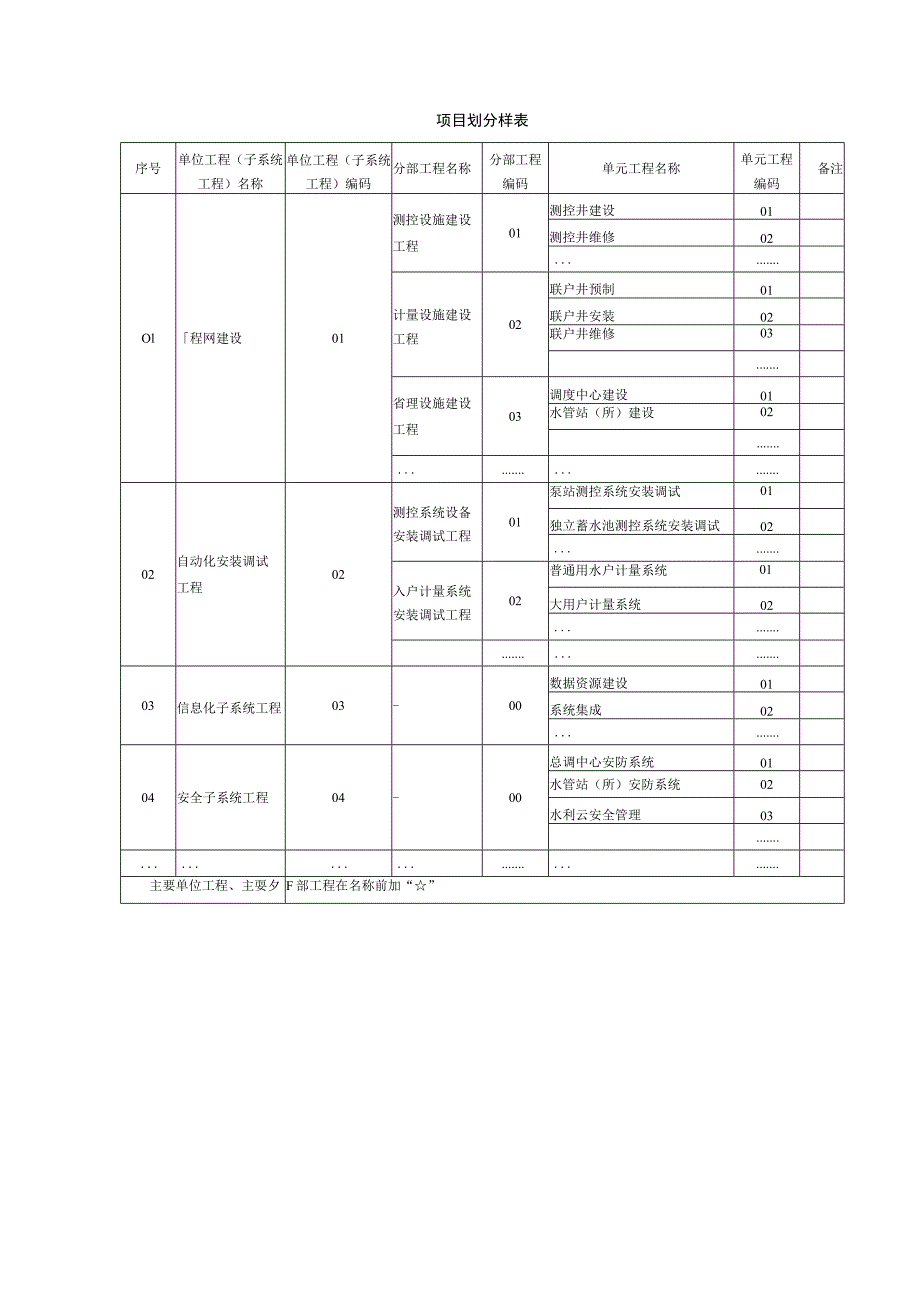

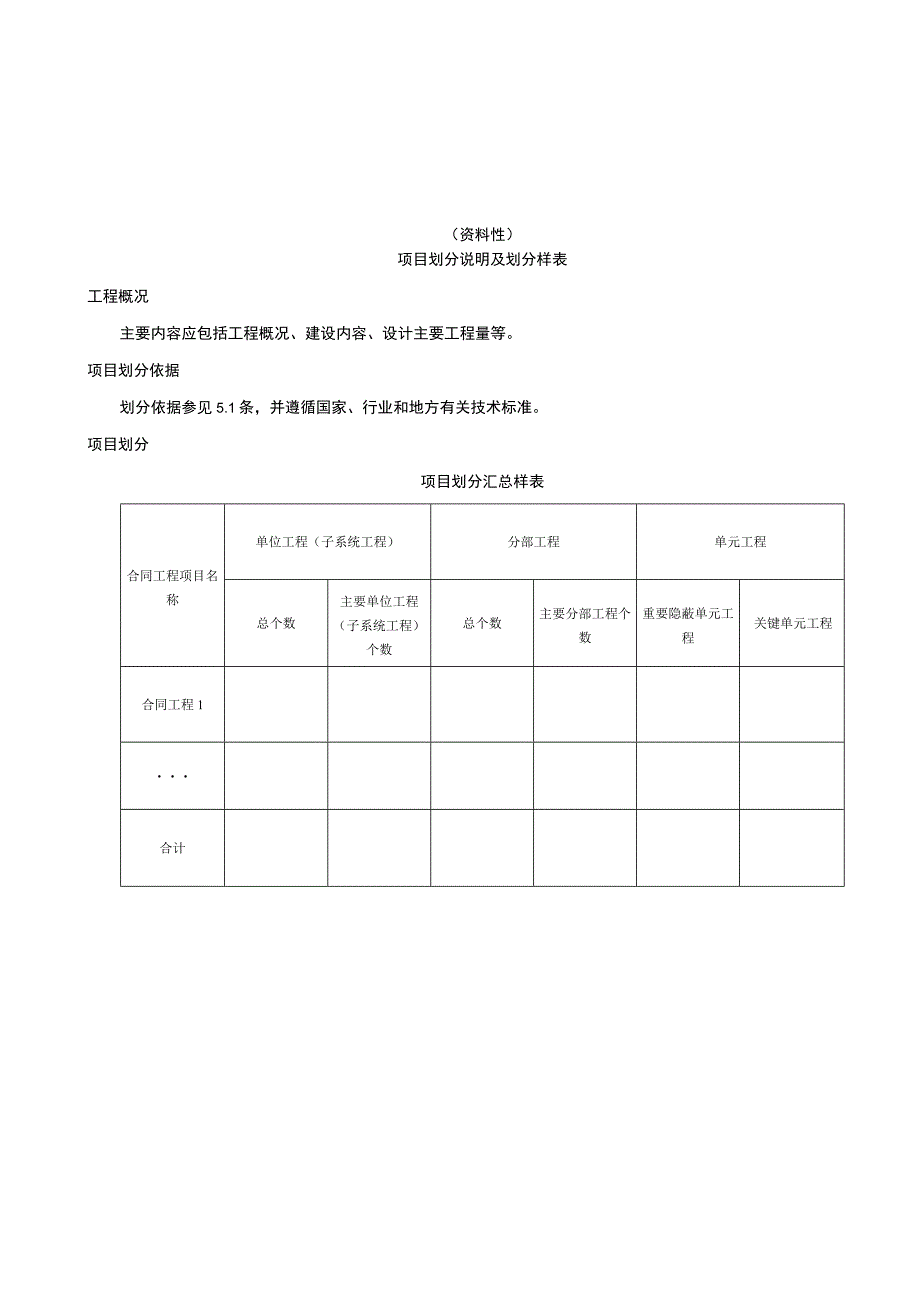

1、（资料性）项目划分说明及划分样表工程概况主要内容应包括工程概况、建设内容、设计主要工程量等。项目划分依据划分依据参见5.1条，并遵循国家、行业和地方有关技术标准。项目划分项目划分汇总样表合同工程项目名称单位工程（子系统工程）分部工程单元工程总个数主要单位工程（子系统工程）个数总个数主要分部工程个数重要隐蔽单元工程关键单元工程合同工程1合计项目划分样表序号单位工程（子系统工程）名称单位工程（子系统工程）编码分部工程名称分部工程编码单元工程名称单元工程编码备注Ol程网建设01测控设施建设工程01测控井建设01测控井维修02计量设施建设工程02联户井预制01联户井安装02联户井维修03省理设施建设工

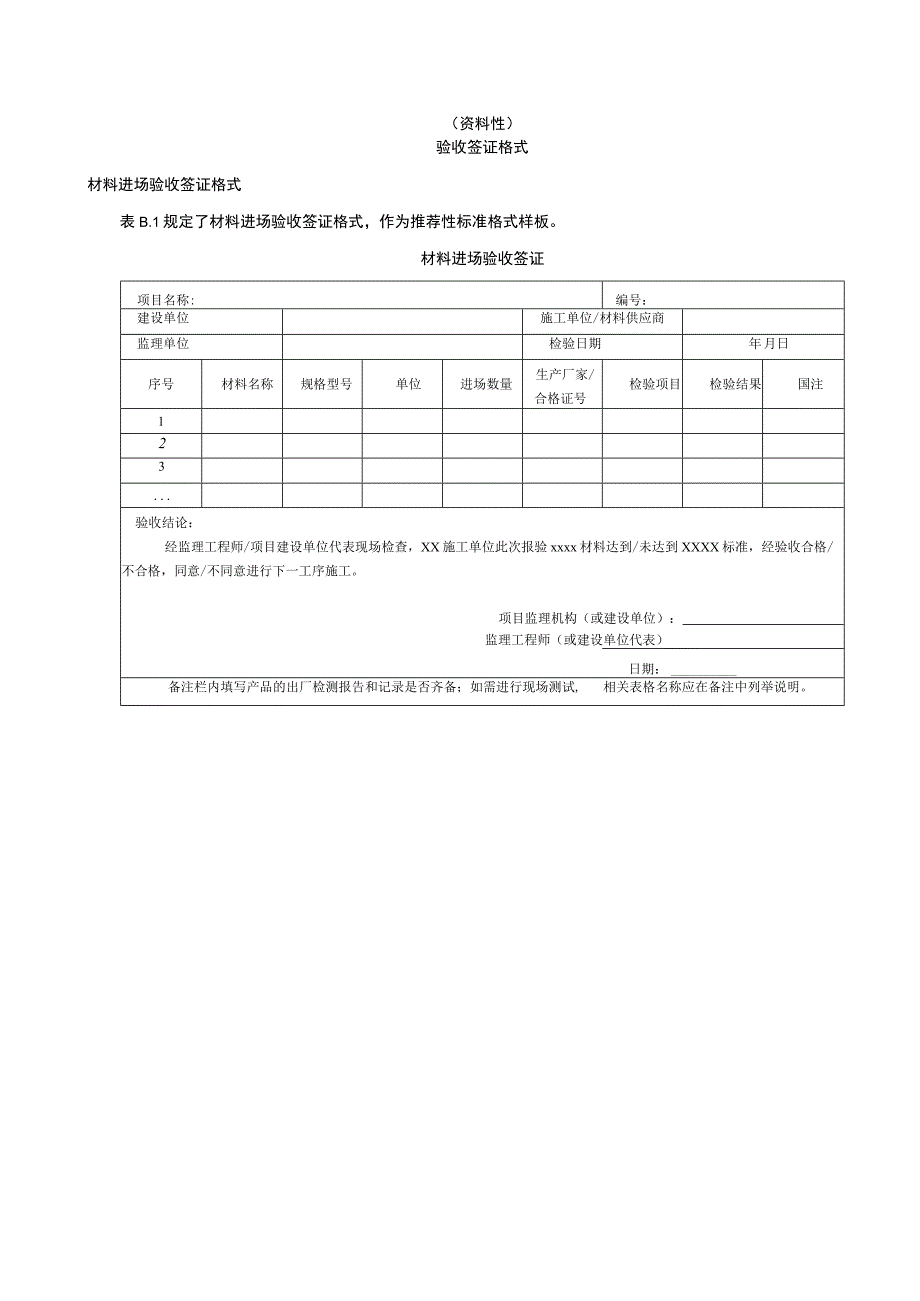

2、程03调度中心建设01水管站（所）建设0202自动化安装调试工程02测控系统设备安装调试工程01泵站测控系统安装调试01独立蓄水池测控系统安装调试02入户计量系统安装调试工程02普通用水户计量系统01大用户计量系统0203信息化子系统工程03-00数据资源建设01系统集成0204安全子系统工程04-00总调中心安防系统01水管站（所）安防系统02水利云安全管理03主要单位工程、主耍夕F部工程在名称前加“”（资料性）验收签证格式材料进场验收签证格式表B.1规定了材料进场验收签证格式，作为推荐性标准格式样板。材料进场验收签证项目名称:编号：建设单位施工单位/材料供应商监理单位检验日期年月日序号材料
3、名称规格型号单位进场数量生产厂家/合格证号检验项目检验结果国注123验收结论：经监理工程师/项目建设单位代表现场检查，XX施工单位此次报验xxxx材料达到/未达到XXXX标准，经验收合格/不合格，同意/不同意进行下一工序施工。项目监理机构（或建设单位）：监理工程师（或建设单位代表）日期：备注栏内填写产品的出厂检测报告和记录是否齐备；如需进行现场测试,相关表格名称应在备注中列举说明。设备（软件）开箱验收签证格式表B.2规定了设备（软件）开箱验收签证格式，作为推荐性标准格式样板。设备（软件）开箱验收签证项目名称：编号：建设单位施工单位/设备（软件）供应商监理单位开箱验收日期年月日设备（软件）名称规
4、格型号单位出厂日期出厂编号装箱单号序号设备/软件编号规格型号单位检验项目备注12验收结论（如有问题在备注处写明）系统包装和外观有无损坏结论：无损坏（）损坏（）备注：硬件、资料和介质有无遗漏结论：无遗漏（）遗漏（）备注：系统开机自检或软件安装有无出错信息（如有必要）结论：无出错信息O出错信息O备注：建设单位代表签字：监理工程师签字：施工单位/设备（软件）制造（供应）商代表签字：Il期：注1：到货设备（软件）名称、型号规格、数量，逐项填写。软件开发（施工）验收签证格式表B.3规定了软件开发（施工）验收签证格式，作为推荐性标准格式样板。软件开发（施工）验收签证项目名称：I编号：建设单位施工单位监理单
5、位验收日期年月日检查项目（软件过程阶段）名称检查结果检查部位/阶段设计/编码/数据/集成/安装/施工质备注12测试结果实测一项,其中合格项，合格率%自检评定施工单位代表签字：年月日盖章：验收结论监理工程师（建设单位代表）签字：年月日盖章：注1：如有详细测试记录，相关表格名称应在备注中列举说明。当检查项目为软件过程的需求规格、详细设计或单元测试等阶段的检查时，应将相应的文档或代码、测试用况等作为签证的附件。（资料性）常用设备安装质量检验表表C.1表C.6规定了信息网工程部分常用设备的安装质量检验表格式,作为推荐性样板。信息采集类设备安装质量检验表表C.1提供了信息采集类设备安装质量检验表格式。信
6、息采集类设备安装工程质量检验表分部工程名称安装单位安装内容信息采集类设备单元工程名称、部位安装日期年月日年月日项次设备检验项目质量要求检验方法检验结果检验人（签字）主控项目压力传感安装质量牢固、平正，安装位置不应有强烈振动观察检查数据采集质量数据采集、上传功能正常，信号范围与铭牌标识、设计要求一致，误差V0.5%采样测量检查试运行质量校准、回路试验和系统试验符合设计要求检查校准和试验记录液位计安装质量符合GB50093规范及设计要求观察检查数据采集质量数据采集、上传功能正常，信号范围与铭牌标识、设计要求一致，误差V20mm采样测量检查试运行质量通过校准和回路试验，并确定水位变幅范围、分辨力、测
7、量误差、盲区（雷达式水位计）符合设计要求采样测量检查流量计安装质量取源部件和设备安装必须符合GB50093规范要求观察检查数据采集质量数据采集、上传功能正常，信号范围与铭牌标识、设计要求一致，误差V2%采样测量检查表Cl信息采集类设备安装工程质量检验表（续）项次设备检验项目质量要求检验方法检验结果检验人（签字）主控项目流量计试运行质量校准、回路试验和系统试验符合设计要求，确定准确度、最大误差符合设计要求检查校准和试验记录远传水表安装质量安装环境无积水，通讯信号稳定，前后阀门功能正常，两端接口无渗漏观察检查数据采集质量信号质量和数据传输稳定，上传成功率99%,抄表正确率99%测量检查信息登记质量
8、用户信息登记正确完整走访咨询，采样检查试运行质量抄表周期内现场与服务器后台数据一致，现地/远程启闭阀控功能操作正常检查校准和试验记录，测试检查视频监控摄像机安装固定牢固，接线正确；监控角度和范围符合设计要求观察检查镜头控制光圈自动调节，快速对焦，变倍调节、背光补偿效果符合设计及产品技术指标操作检查画面显示图像清晰，无失真，无干扰，不受恶劣天气影响观察检查图像记录记录完整，回放效果清晰：存储容量和记录/回放带宽、检索能力满足管理要求：编号、时间等信息齐全操作检查权限及安全用户及权限配置正确：视频丢失、示警功能正常检查系统配置参数试运行质量复核镜头运程控制、画面显示、图像记录功能正常，视频/音频分
9、析和系统管理符合设计要求现场检查，复核检查记录水质检测检测点布设符合设计要求观察检查表Cl信息采集类设备安装工程质量检验表（续）项次设备检验项目质量要求检验方法检验结果检验人（签字）主控项目水质检测监测功能测量准确度符合设计要求：数据采集、传输功能正常；掉电保护、数据存储功能正常：系统自检、自诊断功能正常；采样系统、自清洗系统正常：观察检查，操作检查试运行质量用测量范围内标样对设备零点、量程进行校正，确定响应时间、测量误差符合设计要求，实测自动清洗和报警功能正常标样测定，操作检查接地强制性条款（GB50093）供电电压高于36V的仪表外壳，仪表盘、柜、箱、支架、底座等正常不带电的金属部分，均应
10、做保护接地观察检查、测试检查仪表仪表工作接地、仪表外壳保护接地应符合标准规范检查接地测试记录立杆避雷针、引下线、接地电阻、等电位联结符合设计和规范要求观察检查、测量检查防雷防雷电感应和防静电接地应符合设计要求观察检查、测量检查股项目压力传感器型号配置型号配置符合工程设计要求，配件齐全检查技术文件及质量证明文件外观质量表面无凹痕、划伤、裂痕、变形和污染观察检查液位计型号配置型号配置符合工程设计要求，配件齐全检查技术文件及质量证明文件外观质量表面无凹痕、划伤、裂痕、变形和污染观察检查流量计型号配置型号配置符合工程设计要求，配件齐全检查技术文件及质量证明文件表Cl信息采集类设备安装工程质量检验表（续
11、）项次设备检验项目质量要求检验方法检验结果检验人（签字）般项目流量计外观质量表面无凹痕、划伤、裂痕、变形和污染观察检查远传水表型号配置型号配置符合工程设计要求，配件齐全检查技术文件及质量证明文件外观质量表面无凹痕、划伤、裂痕、变形和污染观察检杳视频监控型号规格符合设计要求，配件齐全观察检查立杆质量材料、规格、焊接、防腐符合要求，基础牢固，无晃动倾斜观察检查外观质量护罩、镜头无损伤，接插件无松动观察检查线缆敷设线缆无破损，绝缘正常：接线正确、牢固，线端应有标号观察检查检查意见：主控项目共项，其中项符合相关质量要求。一般项目共项，其中项符合相关质量要求，与相关质量要求有微小出入项。安装单位评定人:监理工程师:注1：具体设备及项目可根据现场情况增删修改。控制采集类设备安装质量检验表表C.2提供了控制采集类设备安装质量检验表格式。控制采集类设备安装质量检验表分部工程名称安装单位安装内容控制采集类设备单元工程名称、部位安装日期年月日年月日项次设备检验项目质量要求检验方法检验结果检验人（签字）主控项目LCU控制柜通道检测DI、Al信号能正确反映输入量变化，采集准确率100%；DO、AO信号能正确及时调控对应设备，响应正确率100%观察检查运行状况控制程序、寄存数据参数掉电保持功能正常；系统上电自启动功能正常采样测量检查控制界面画面美观，布局合理，标识及组态
