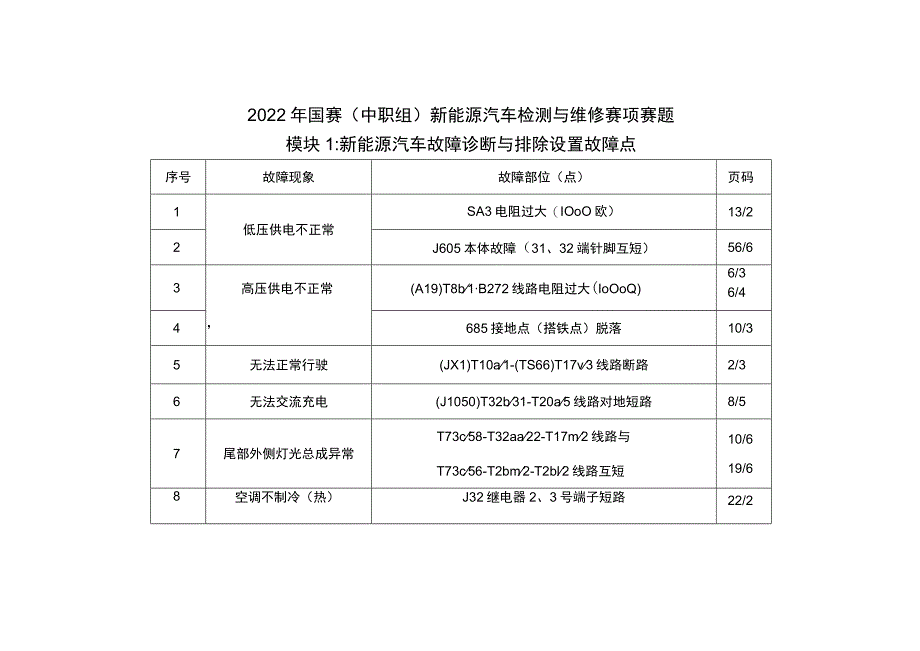

1、2022年国赛（中职组）新能源汽车检测与维修赛项赛题模块1:新能源汽车故障诊断与排除设置故障点序号故障现象故障部位（点）页码1低压供电不正常SA3电阻过大（IOoO欧）13/22J605本体故障（31、32端针脚互短）56/63高压供电不正常，(A19)T8b1B272线路电阻过大(IoOoQ)6/36/44685接地点（搭铁点）脱落10/35无法正常行驶(JX1)T10a1-(TS66)T17v3线路断路2/36无法交流充电(J1050)T32b31-T20a5线路对地短路8/57尾部外侧灯光总成异常T73c58-T32aa22-T17m2线路与T73c56-T2bm2-T2bl2线路互短1

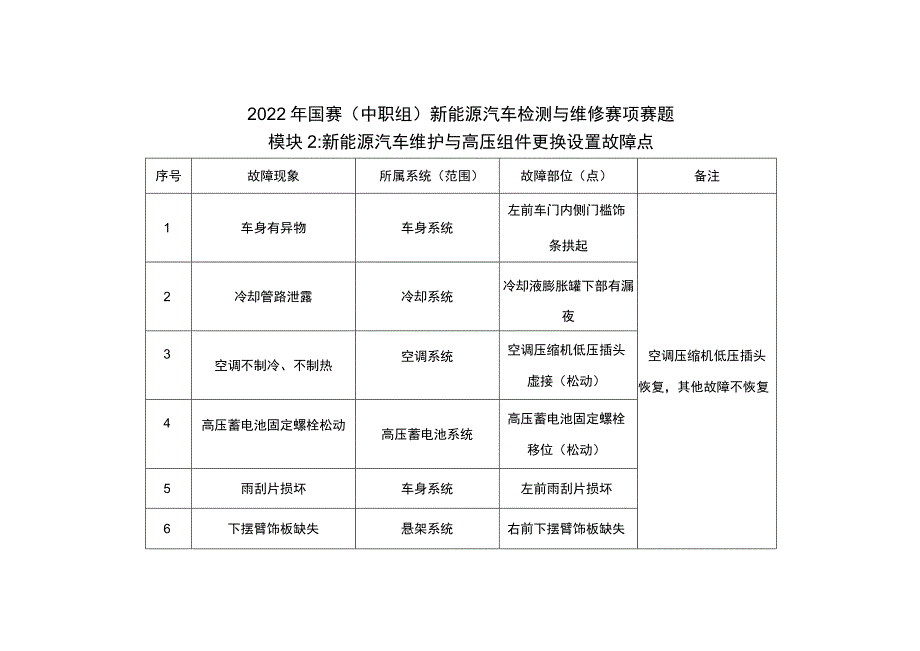

2、0/619/68空调不制冷（热）J32继电器2、3号端子短路22/22022年国赛（中职组）新能源汽车检测与维修赛项赛题模块2:新能源汽车维护与高压组件更换设置故障点序号故障现象所属系统（范围）故障部位（点）备注1车身有异物车身系统左前车门内侧门槛饰条拱起空调压缩机低压插头恢复，其他故障不恢复2冷却管路泄露冷却系统冷却液膨胀罐下部有漏夜3空调不制冷、不制热空调系统空调压缩机低压插头虚接（松动）4高压蓄电池固定螺栓松动高压蓄电池系统高压蓄电池固定螺栓移位（松动）5雨刮片损坏车身系统左前雨刮片损坏6下摆臂饰板缺失悬架系统右前下摆臂饰板缺失2022年国赛（中职组）新能源汽车检测与维修赛项赛题模块3:

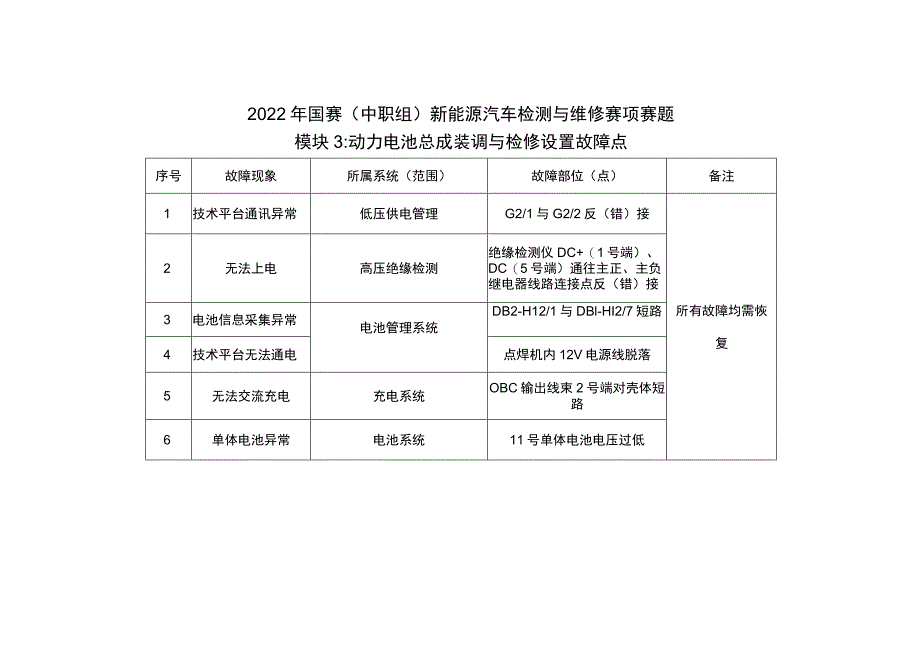

3、动力电池总成装调与检修设置故障点序号故障现象所属系统（范围）故障部位（点）备注1技术平台通讯异常低压供电管理G2/1与G2/2反（错）接所有故障均需恢复2无法上电高压绝缘检测绝缘检测仪DC+（1号端）、DC（5号端）通往主正、主负继电器线路连接点反（错）接3电池信息采集异常电池管理系统DB2-H12/1与DBl-HI2/7短路4技术平台无法通电点焊机内12V电源线脱落5无法交流充电充电系统OBC输出线束2号端对壳体短路6单体电池异常电池系统11号单体电池电压过低2022年国赛（中职组）新能源汽车检测与维修赛项赛题模块4:电驱动总成装调与检修设置故障点序号故障部位（点）所属系统（范围）备注1差速
4、器调整垫片缺失变速器余玄线束断路、三相线束U-V端短路恢复，其他故障不恢复2温度传感器密封圈损坏电驱动总成3电机排水螺栓损坏驱动电机4三相线束接线座（连接盒）盖密封圈缺失电机控制器及相关线路5余玄线束断路驱动电机6三相线束U-V端短路驱动电机2022年国赛（中职组）新能源汽车检测与维修赛项赛题模块5：充电设备装调与检修设置故障点序号故障现象所属系统（范围）故障部位（点）备注1显示屏异常显示屏直流显示屏工作模式错误所有故障点均需恢复2无法交流充电交流接触器及相关线路交流接触器损坏3智能电表无通讯智能电表及其相关电路智能电表NIl端子连接错误4无法交流充电电源供电线路充电桩电源线N线接头脱落5无法
5、直流充电直流充电枪直流充电枪S+对地短路生丝年全国职业院校技能大赛中职组新能源汽车检测与维修赛项职业素养和操作规范评分表竞赛模块：新能源汽车故障诊断与排除竞赛日期：2022年月B选手身份加密号：竞赛用时：分秒序号项目配分实际得分1职业素养和操作规范30现场裁判（签字）统分裁判（签字）核分裁判（签字）裁判长（签字）裁判须知：主副裁判独立评分；使用规定签字笔书写；扣分栏不得空白，未扣分填“0”，扣分填负值；选手未完成作业需扣分并备注“未完成修改须签字确认。序号作业内容评分要点（各竞赛环节漏项或累计最多扣相应配分）配分扣分判罚依据1作业准备 未检查设置隔离栏，扣025分； 未设置安全警示牌，扣025
6、分；口未检查灭火器压力值（水基、干粉），扣03分； 未安装车辆挡块，扣0.3分； 未安装车外三件套或安装位置不正确的扣0.3分； 操作中翼子板布、格栅布自行脱落的扣03分；口车内三件套（方向盘、座椅、脚垫）少铺或未铺或撕裂的扣03分；22人物安全 未检查绝缘手套密封性或检查时未密封扣05分；口未检查绝缘防护手套的耐压等级扣025分； 未检查防电池电解液酸碱性手套、护目镜、安全帽外观损伤，各扣025分；不按要求戴安全帽扣05分； 未检查确认档位的扣05分； 未穿戴绝缘鞋不能参赛；23设备使用 未进行数字绝缘测试仪开路检测并确认电阻无穷大扣05分；口未进行数字绝缘测试仪短路检测并确认电阻1。扣05
7、分； 未确认数字绝缘测试仪上“TEST”功能正常扣0.5分；口未选择四点检测绝缘垫绝缘性且佩戴绝缘手套与护目镜，扣05分; 未检查数字万用表的电阻量程（校零）扣05分；24团队协作作业时两名选手未互相配合，分工不合理，出现2条主线（各做各的）的，发现一次扣05分；选手配合时身体发生碰撞.语言发生争执的，发现一次扣0.5分；25作业要求口未关点火开关，连接诊断仪与车辆诊断口扣05分；口故障检测仪使用方法不当（进入和退出要按规定路径）每次扣05分；口未查阅维修手册或电路图的扣1分；不正确使用专用连接线扣05分；口测量低压部分线路未佩戴耐磨手套扣025分；口测量高压部分线路未佩戴绝缘手套、护目镜各扣
8、05分，扣完要求选手佩戴；口未关闭点火开关，直接断开连接器插头，每次扣025分；56现场恢复 未拆卸翼子板布、格栅布的扣025分； 未拆卸车内三件套并丢弃到垃圾桶的扣0.25分；口未移除高压警示标识等到指定位置的扣025分；口未将钥匙、作业记录表放至合理位置的扣025分； 未恢复工位到原标准工位布置状态的扣05分； 未恢复车辆方向盘自由转向能力的扣0.5分；口未恢复车辆右前玻璃升降器一键上升和下降功能的扣05分；27安全与5S拆装高压组件未执行高压作业断电流程（关闭点火开关一断开TW维修开关观察仪表电驱动装置警告灯是否点亮一诊断仪读取BMS（J840）测量值“接触器后高电压蓄电池的正级电压”是
9、否接近OV）的每次扣2分；口执行高压作业断电流程后未进行安全防护（断开TW维修开关后需锁上挂锁，挂锁钥匙交另一选手保管）的每次扣2分；口烧1次保险丝扣2分；烧2次（含）以上保险丝的扣5分；口仪器、工具、零件跌落一次扣1分；最多扣5分；口上高压电时未提示每次扣1分；最多扣5分；工具零件放置在没有防护的仪表台及座椅上的扣1分；未按正确安全操作程序，损伤、损毁车辆或竞赛设备经裁判长认定后视情节扣575分，特别严重安全事故的终止比赛，成绩记O分；口未按正确安全操作程序，造成人员伤害，经裁判长认定后视情节扣515分，特别严重安全事故的终止比赛，成绩记O分；15特殊情况说明：1.在竞赛过程中出现人员及设备
10、安全隐患，情况严重者（如选手受伤流血，设备无法正常使用），裁判有权终止当场比赛；2.在竞赛过程中，参赛选手若有不服从裁判、扰乱赛场秩序等行为情节严重的，取消参赛队当场竞赛成绩，有作弊行为的,取消参赛队参赛资格.情况说明及处罚：迎2年全国职业院校技能大赛中职组新能源汽车检测与维修赛项职业素养和操作规范评分表竞赛模块：新能源汽车维护与高压组件更换竞赛日期：2022年月日选手身份加密号：竞赛用时：分秒序号项目配分实际得分1职业素养和操作规范75现场裁判（签字）统分裁判（签字）核分裁判（签字）裁判长（签字）裁判须知：主副裁判独立评分；使用规定签字笔书写；扣分栏不得空白，未扣分填“0”，扣分填负值；选手
11、未完成作业需扣分并备注“未完成”；修改须签字确认。1、举升位置1（满分195分）序号作业内容评分要点（各竞赛环节漏项或累计最多扣相应配分）配分扣分判罚依据1作业准备-场地准备 未检查设置隔离栏、安全警示牌，每个扣025分； 未检查灭火器压力值（水基、干粉）扣025分； 未正确安装车辆挡块扣05分；12作业准备-检查防护套装口未检查绝缘手套密封性或检查时未密封各扣025分； 未检查绝缘防护手套的耐压等级扣025分； 未检查防电池电解液酸碱性手套、护目镜、安全帽外观损伤，各扣0.25分； 未穿戴绝缘鞋（进入工位前提前穿戴好）扣025分；口佩戴戒指或手表等物品扣025分，裁判要求选手摘除；13作业准
12、备-检查工具套装 未进行数字绝缘测试仪开路检测并确认电阻无穷大扣02分； 未进行数字绝缘测试仪短路检测并确认电阻1。扣02分； 未确认数字绝缘测试仪上“TEST”功能正常扣0.2分； 未选择四点检测绝缘垫绝缘性且佩戴绝缘手套与护目镜，扣0.2分; 未检查数字万用表的电阻量程（校零）扣02分；14作业准备-记录车辆信息未正确检查并记录车辆信息的扣025分；0.255作业准备-安装车外三件套口未安装或安装位置不正确的扣025分；操作中翼子板布、格栅布自行脱落的扣025分；0.256作业准备-安装车内三件套三件套少铺或未铺或撕裂，每项扣025分；0.257作业准备-外检作业未正确检查车身状况的扣02
13、5分；0.258作业准备-安全准备口未完全落下驾驶员侧车窗的扣025分；未检查确认电子手刹和仪表状态的扣025分；0.59检查（测）作业-前舱检查（测） 未检查前舱盖锁及其紧固件润滑扣（不报润滑不得分）05分；未正确检查12V蓄电池电压扣0.5分；口未检查制动液液位且方法不对（未使用手电照明）扣02分；口未检查冷却液液位且方法不对（未使用手电照明）扣02分，口未检查冷却液冰点并记录扣02分； 未检查各冷却系统软管的安装、连接情况及有无裂纹、损伤和泄漏的每项扣0.2分； 未检查维修开关外观是否变形、有油液扣05分； 未检查高压组件外观是否变形、有油液扣02分； 未检查高低压线束或插接件是否松动扣02分；口检查高压线束和高压组件时候，未佩戴绝缘手套等防护用品5扣05分（如未佩戴，裁判提醒佩戴，并扣分）；口检查高压线束和高压组件时，如未进行一人检查，一人监督方法进行扣OJ分；口未请示上电（启动），每次扣05分；未检查警告标签是否完好的，四处每少一处扣025分；未检查外接充电防盗锁功能扣02分；10检查（测）作业-车内检查（测） 未关闭启动开关连接诊断仪，扣05
