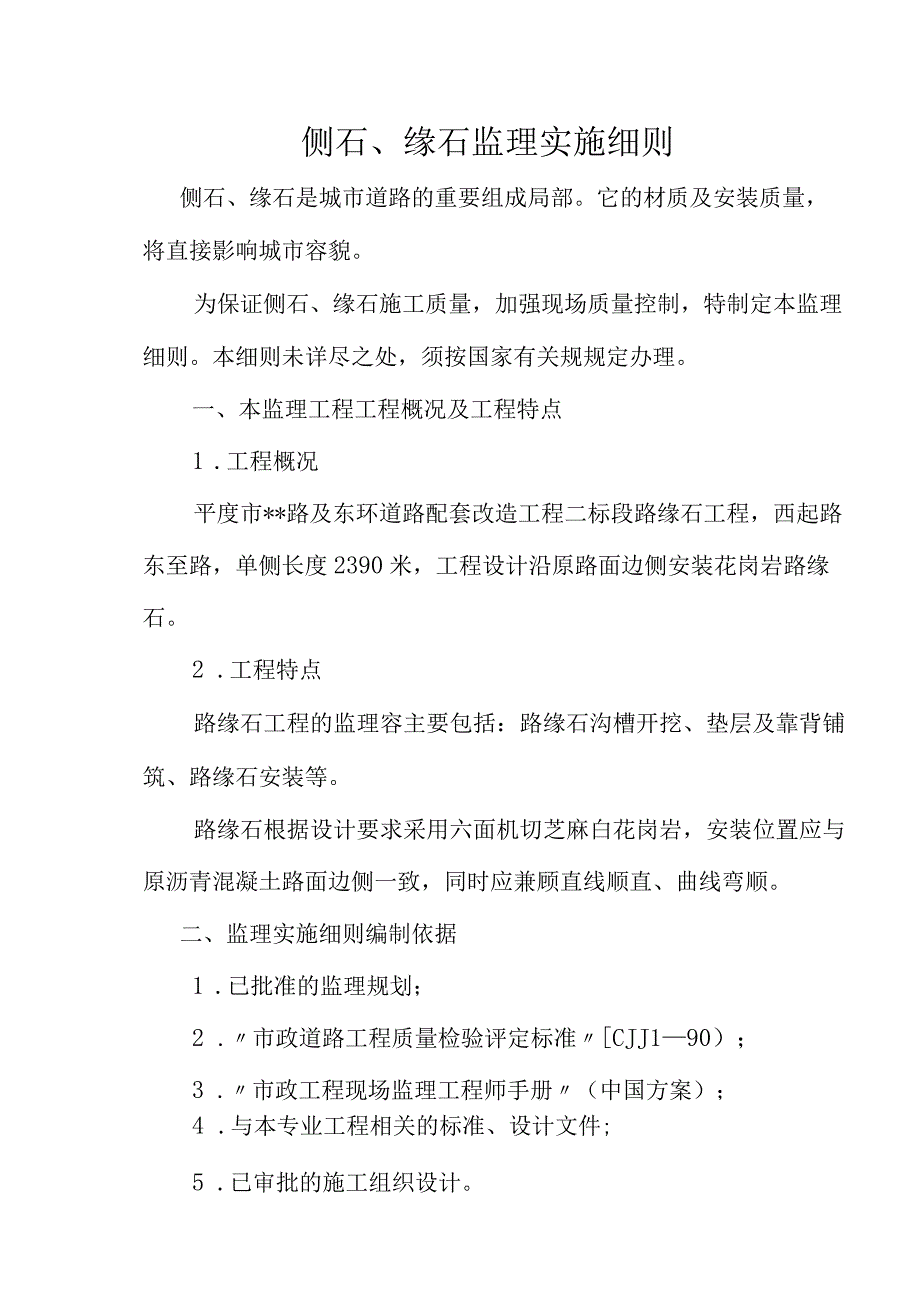

1、侧石、缘石监理实施细则侧石、缘石是城市道路的重要组成局部。它的材质及安装质量，将直接影响城市容貌。为保证侧石、缘石施工质量，加强现场质量控制，特制定本监理细则。本细则未详尽之处，须按国家有关规规定办理。一、本监理工程工程概况及工程特点1 .工程概况平度市*路及东环道路配套改造工程二标段路缘石工程，西起路东至路，单侧长度2390米，工程设计沿原路面边侧安装花岗岩路缘石。2 .工程特点路缘石工程的监理容主要包括：路缘石沟槽开挖、垫层及靠背铺筑、路缘石安装等。路缘石根据设计要求采用六面机切芝麻白花岗岩，安装位置应与原沥青混凝土路面边侧一致，同时应兼顾直线顺直、曲线弯顺。二、监理实施细则编制依据1 .

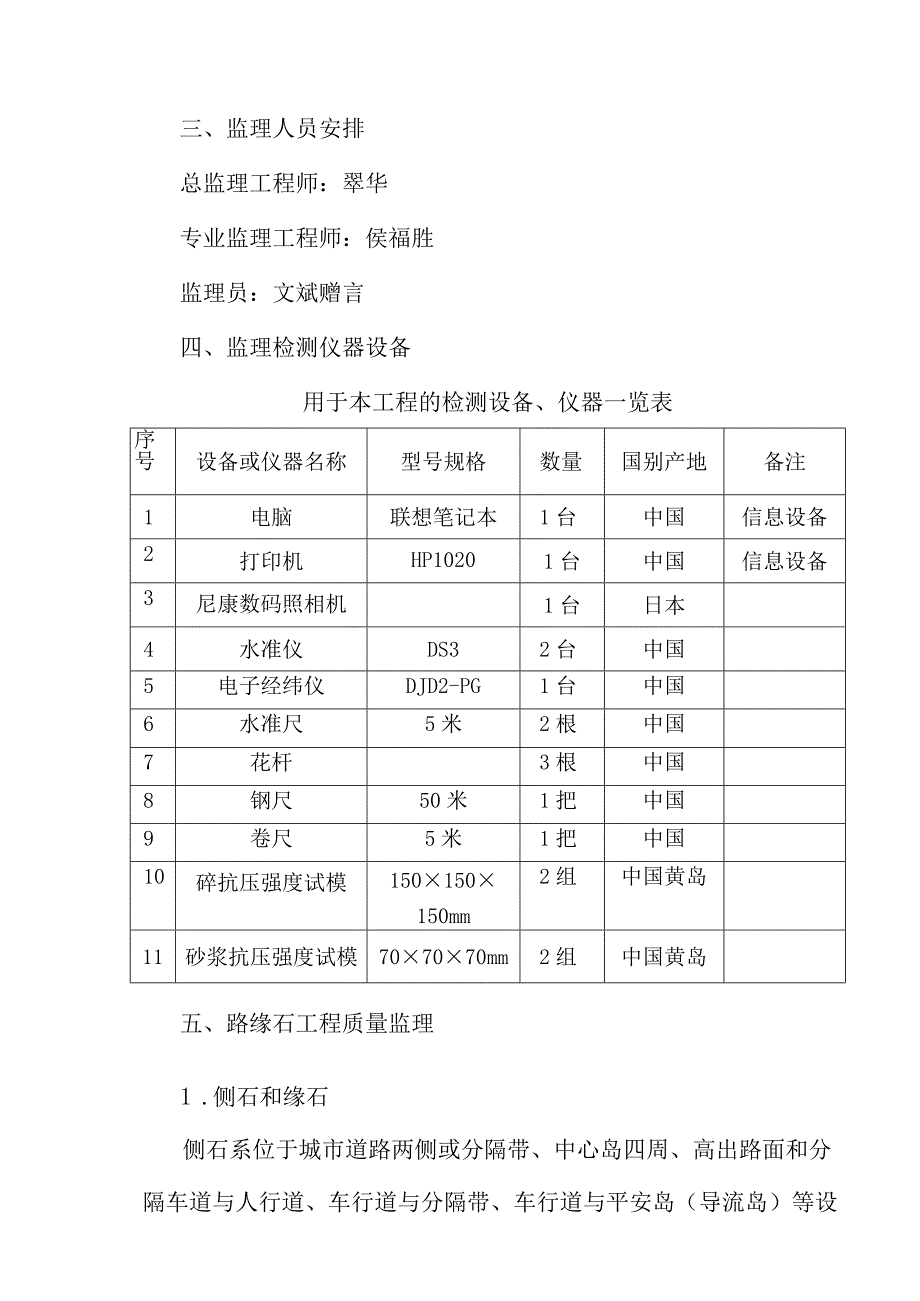

2、已批准的监理规划；2 .市政道路工程质量检验评定标准CJJ190）；3 .市政工程现场监理工程师手册（中国方案）；4 .与本专业工程相关的标准、设计文件;5 .已审批的施工组织设计。三、监理人员安排总监理工程师：翠华专业监理工程师：侯福胜监理员：文斌赠言四、监理检测仪器设备用于本工程的检测设备、仪器一览表序号设备或仪器名称型号规格数量国别产地备注1电脑联想笔记本1台中国信息设备2打印机HP10201台中国信息设备3尼康数码照相机1台日本4水准仪DS32台中国5电子经纬仪DJD2-PG1台中国6水准尺5米2根中国7花杆3根中国8钢尺50米1把中国9卷尺5米1把中国10碎抗压强度试模1501501

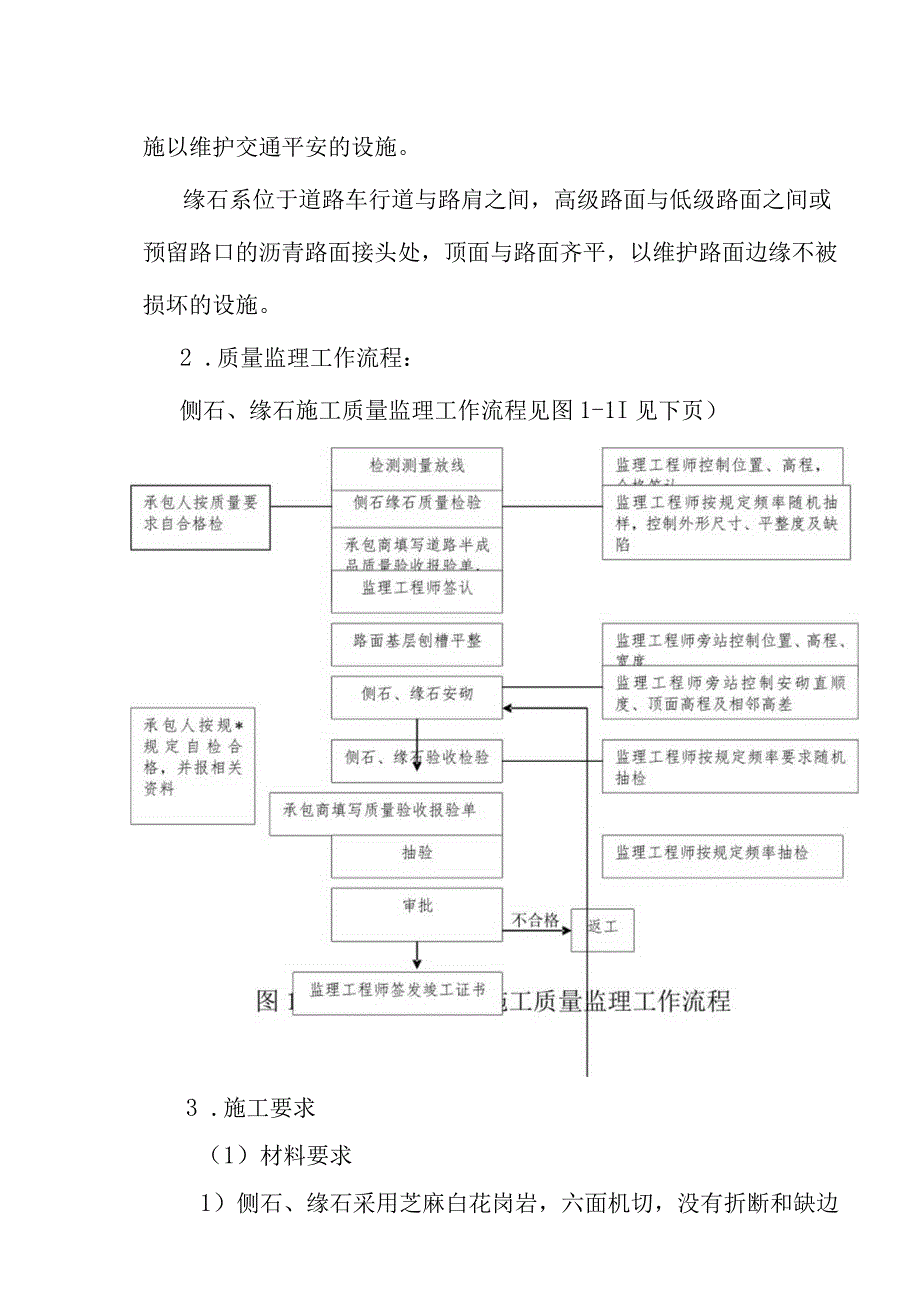

3、50mm2组中国黄岛11砂浆抗压强度试模707070mm2组中国黄岛五、路缘石工程质量监理1 .侧石和缘石侧石系位于城市道路两侧或分隔带、中心岛四周、高出路面和分隔车道与人行道、车行道与分隔带、车行道与平安岛（导流岛）等设施以维护交通平安的设施。缘石系位于道路车行道与路肩之间，高级路面与低级路面之间或预留路口的沥青路面接头处，顶面与路面齐平，以维护路面边缘不被损坏的设施。2 .质量监理工作流程：侧石、缘石施工质量监理工作流程见图1-1I见下页）3 .施工要求（1）材料要求1）侧石、缘石采用芝麻白花岗岩，六面机切，没有折断和缺边掉角，强度合格，各部尺寸合格，外面平整，颜色一致,光洁度好，且应有出
4、厂合格证。不合格的石材应废弃、制止使用。侧石缘石允许偏差见下表：侧石、缘石允许偏差材质工程允许偏差（11m）石质侧石、缘石外形尺寸长5,宽、厚3对角线（大面长边相对差）52）水泥应有备案证、产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进展取样复试，经检测合格前方可使用。3）砂进场后应有试验报告，砂的质量应符合国家现行标准普通混凝土用砂质量标准及检验方法JGJ52的规定，砂的含泥量见表1T：砂中的含泥量表IT混凝土强度等级高于或等于C30低于C30含泥量、按重量计，不大于（）3.05.04）碎石进场后应有试验报告，碎石的质量应符合国家现行标准的规定，碎石的含泥量见表2：碎
5、石中的含泥量表1-2混凝土强度等级高于或等于C30低于C30含泥量、按重量计，不大于（%）1.02.0（2）施工工艺1）校核道路中线并钉立边桩，在直线局部桩距为1015米，曲线局部为510米，路口弯弧为15米。并标出侧石、缘石顶面标高。2）按桩的位置拉小线或弹墨线，以线为准，按要求宽度刨槽，槽底要修理平整；如在基层加宽局部安装侧石、缘石，则将基层平整即可。3）钉桩挂线后，先用水泥砂浆铺底调平，砂浆配合比按设计确定，然后挂线依次安装侧石、缘石，直线段要直顺，曲线段要圆顺，顶面要平整。4）事先计算好每段路口路缘石块数，路缘石调整块应用同等材料的花岗岩材质，雨水口处的路缘石应与雨水口配合施工。相邻路
6、缘石缝隙用23厚木条或塑料条控制，缝隙宽度不应大于3mmo5）路缘石安装后，必须再挂线，调整路缘石至顺直、圆滑、平整，对路缘石进展平面及高程检测，每20米检测一点,当平面及高程超过标准规定时应进展调整。无障碍路缘石、盲道口路缘石应按设计要求安装。6)路缘石背后应根据设计要求浇筑水泥混凝土靠背，路缘石背后回填土应夯实，夯实宽度不应小于50Onlnb每层厚度不应大于150mmo4 .路缘石工程监理要点1 .检测侧石、缘石的半成品规格及外观质量。2 .检查施工放样及高程。3 .检验基底的平整度、整体均匀密实度。4 .检查路缘石安砌的水泥砂浆规格。5 .检查水泥混凝土所用水泥、集料、砂的规格及用量，并
7、对水泥混凝土的强度、配合比等进展试验。6 .安砌完成后，应及时对侧石、缘石外观、外形尺寸等进展检测，发现缺陷，及时通知承包人进展修整完善。六、质量标准与检验频率1 .根本要求m侧石、缘石必须安砌稳固，并应线直、弯顺、无折角，顶面应平整无错牙。(2)雨水口处路缘石安砌应与雨水口施工配合，做到安砌稳固，位置准确；缘石不得阻水。(3)路缘石背后及根底应回填密实。2 .安装质量标准与检验频率见表1-3缘石安装质量标准与检验频率表1-3三允许偏差检验频率蛤蛤*注(mm)围(m)点数直顺度10100延米1拉20米小线量取最大值相邻高差3201用塞尺量取最大值缝宽3201用尺量取最大值缘石顶面高程+1020
8、1用尺量取最大值缘石外露尺寸+10201用水准仪具测量3 .外观鉴定：线直、弯顺、无折角，顶面应平整无错台,缝宽应均匀符合要求，整洁坚实。七、工程验收时应提供以下资料1 .报验申请表2 .工序质量评定表3 .隐蔽工程检查验收记录色儿.在水中中上本下.HJt画皮的泡泡：鸟儿从荷叶上空飞过恕亲唠为花姑娘的芳得.四周的花儿，紫的.黄的，白的.红的,克机开放.大红花儿.Ii大嘴.故*收毛：灯茏花儿.Ie风瓶哈四处*/，到二花儿.形态独将.亳不逊色.它们与荷的之崇交相行帙,美不什收此时我的心情凫奇到Ift点，好久好久没有看过如此美的时光了.钱设果我为双Irifi丽的手，史定把这如痴如斛的为堵话色生存的插壮称：麒设果我何例孤馀素的相机,我定不收过趣个花开的假:假设果我见个小人.我更把这简农微片光等也制的色泳融入人生的传热.我更助扑.第柘姓Sl的为堵色.期付晶更Ul欢燎多姿.色行鲜艳的背花.期侍的盥生机初初,挥汗如雨的激软生活！
