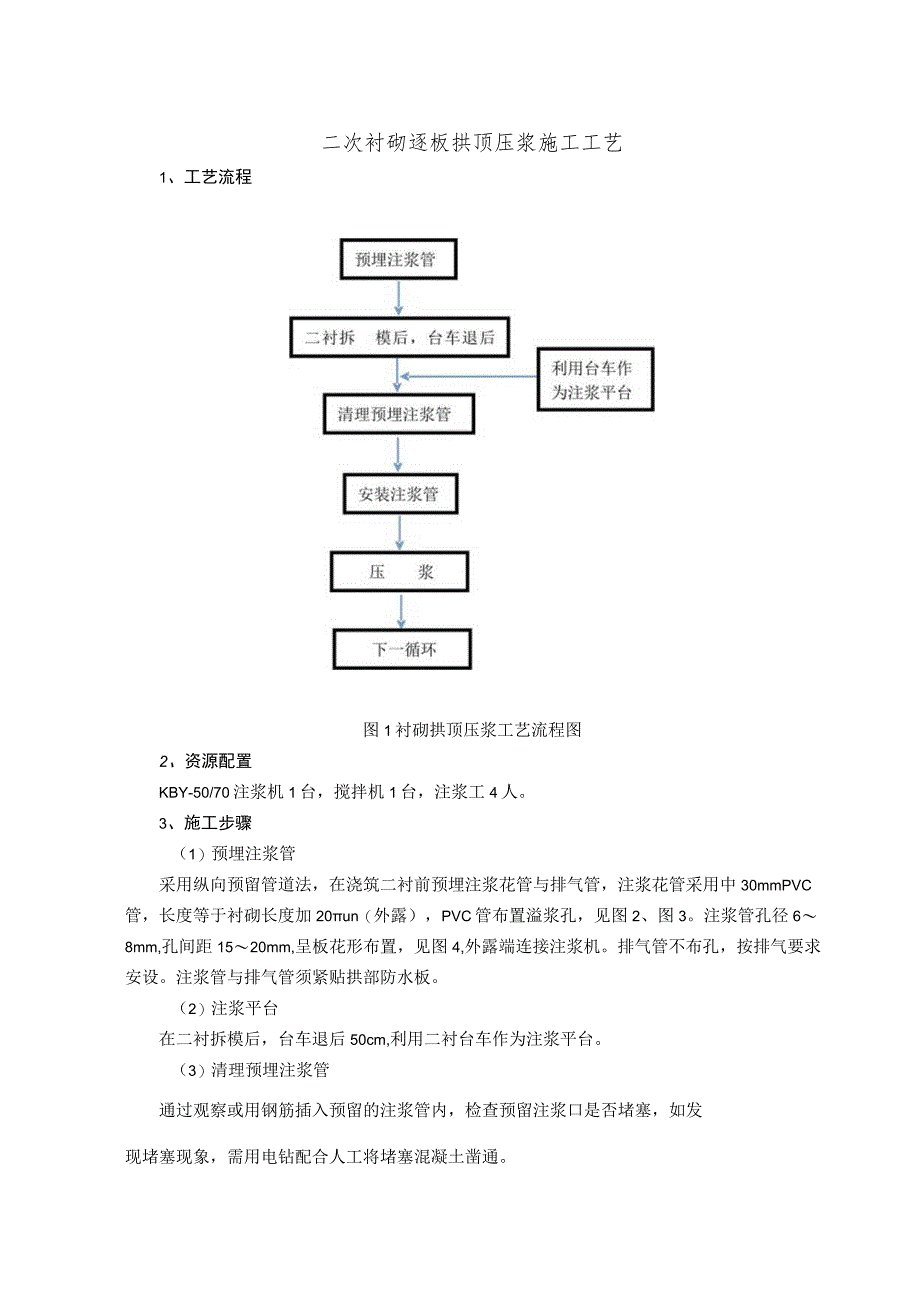

1、二次衬砌逐板拱顶压浆施工工艺1、工艺流程图1衬砌拱顶压浆工艺流程图2、资源配置KBY-50/70注浆机1台，搅拌机1台，注浆工4人。3、施工步骤（1）预埋注浆管采用纵向预留管道法，在浇筑二衬前预埋注浆花管与排气管，注浆花管采用中30mmPVC管，长度等于衬砌长度加20un（外露），PVC管布置溢浆孔，见图2、图3。注浆管孔径68mm,孔间距1520mm,呈板花形布置，见图4,外露端连接注浆机。排气管不布孔，按排气要求安设。注浆管与排气管须紧贴拱部防水板。（2）注浆平台在二衬拆模后，台车退后50cm,利用二衬台车作为注浆平台。（3）清理预埋注浆管通过观察或用钢筋插入预留的注浆管内，检查预留注浆口

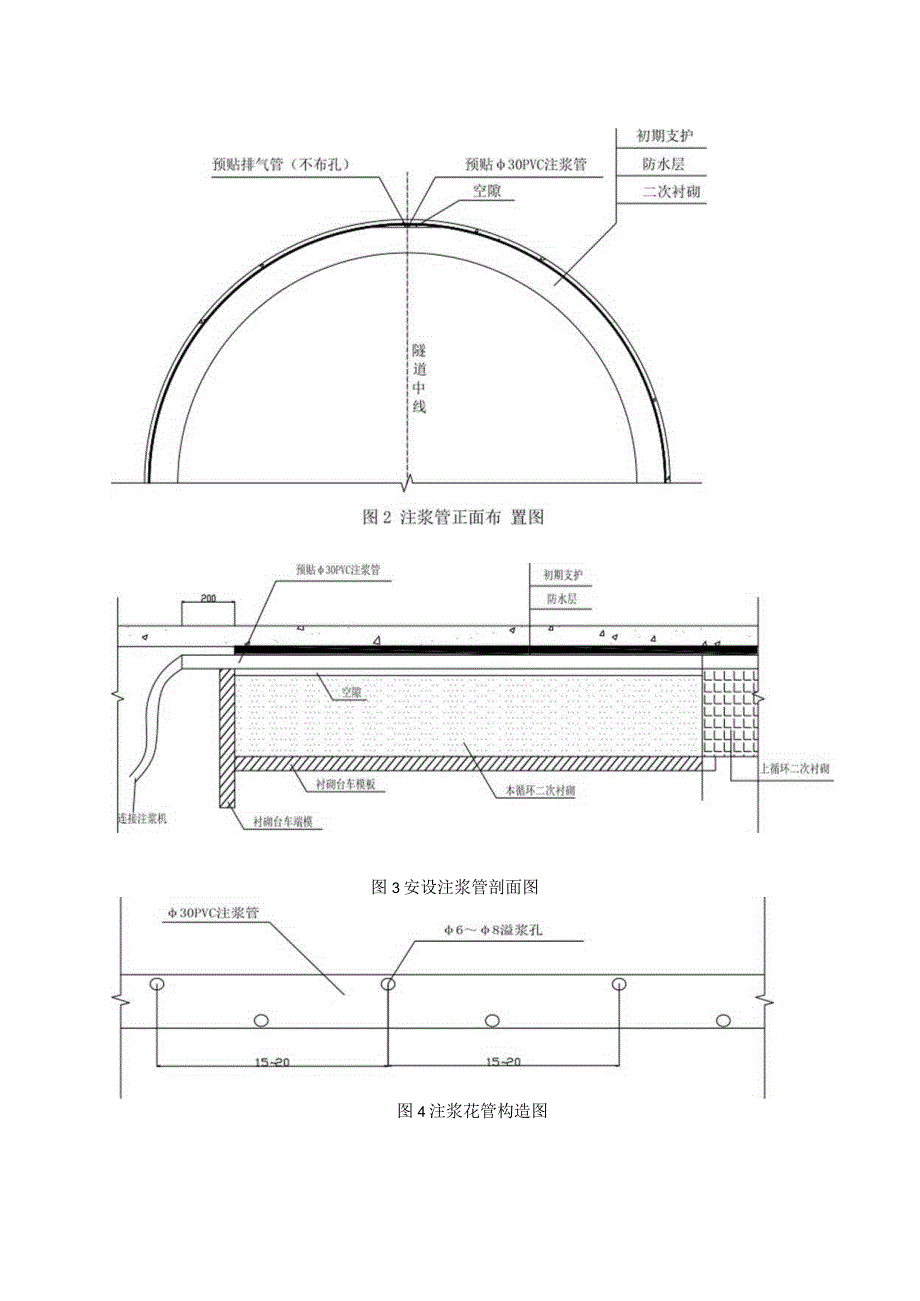

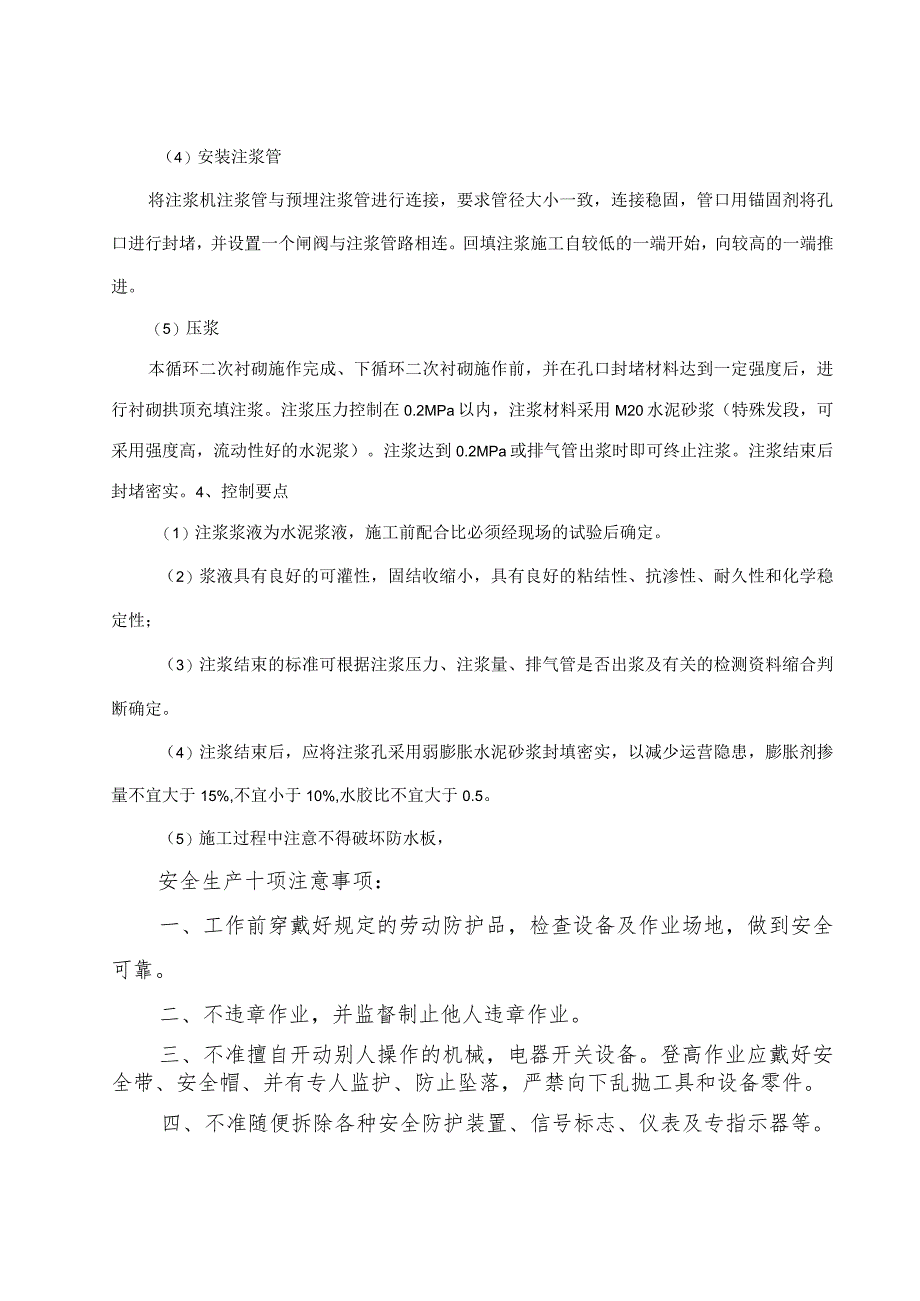

2、是否堵塞，如发现堵塞现象，需用电钻配合人工将堵塞混凝土凿通。图3安设注浆管剖面图图4注浆花管构造图（4）安装注浆管将注浆机注浆管与预埋注浆管进行连接，要求管径大小一致，连接稳固，管口用锚固剂将孔口进行封堵，并设置一个闸阀与注浆管路相连。回填注浆施工自较低的一端开始，向较高的一端推进。（5）压浆本循环二次衬砌施作完成、下循环二次衬砌施作前，并在孔口封堵材料达到一定强度后，进行衬砌拱顶充填注浆。注浆压力控制在0.2MPa以内，注浆材料采用M20水泥砂浆（特殊发段，可采用强度高，流动性好的水泥浆）。注浆达到0.2MPa或排气管出浆时即可终止注浆。注浆结束后封堵密实。4、控制要点（1）注浆浆液为水泥浆
3、液，施工前配合比必须经现场的试验后确定。（2）浆液具有良好的可灌性，固结收缩小，具有良好的粘结性、抗渗性、耐久性和化学稳定性；（3）注浆结束的标准可根据注浆压力、注浆量、排气管是否出浆及有关的检测资料缩合判断确定。（4）注浆结束后，应将注浆孔采用弱膨胀水泥砂浆封填密实，以减少运营隐患，膨胀剂掺量不宜大于15%,不宜小于10%,水胶比不宜大于0.5。（5）施工过程中注意不得破坏防水板，安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人
4、监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
