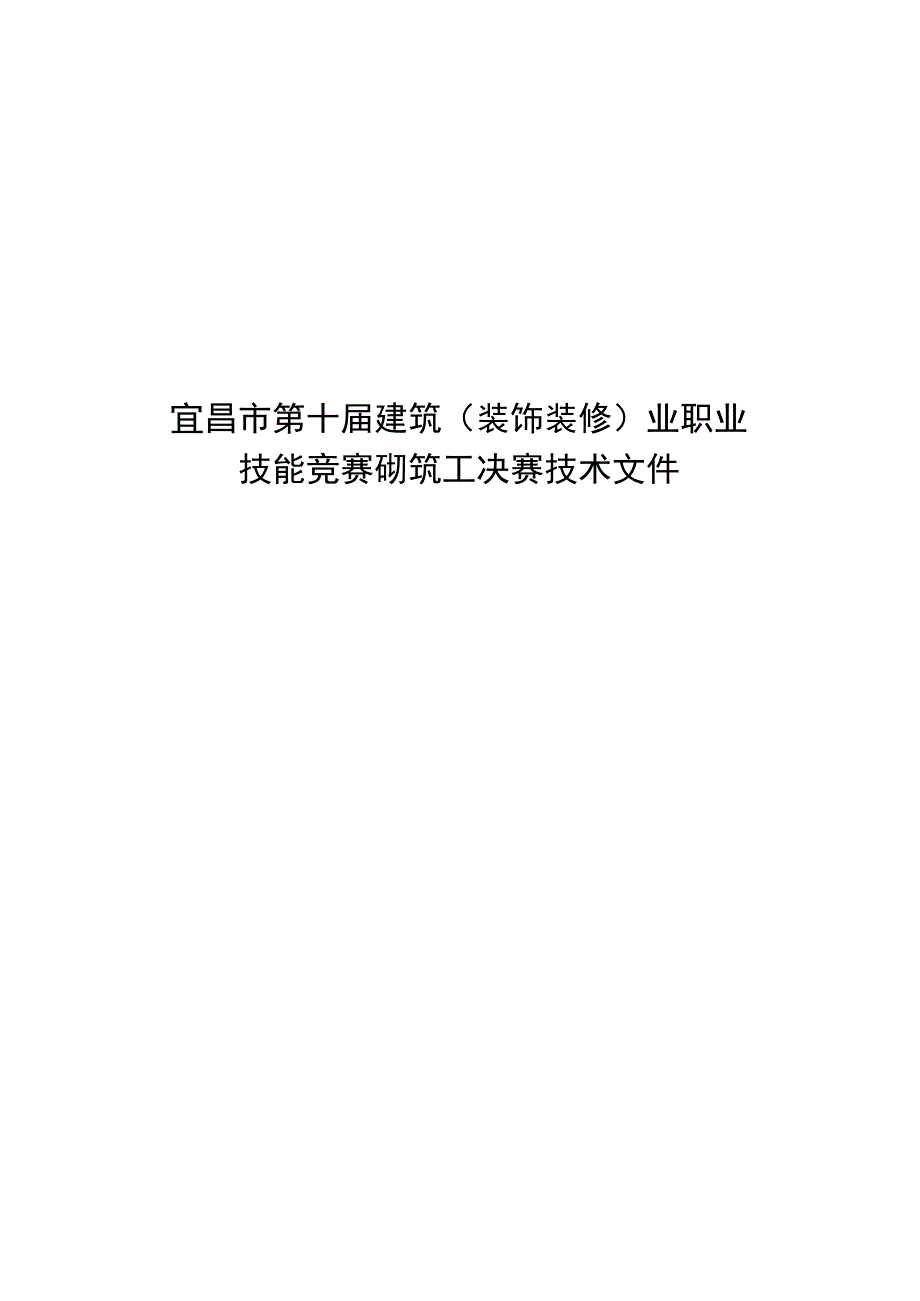

《宜昌市第十届建筑（装饰装修）业职业技能竞赛砌筑工决赛技术文件.docx》由会员分享，可在线阅读，更多相关《宜昌市第十届建筑（装饰装修）业职业技能竞赛砌筑工决赛技术文件.docx（32页珍藏版）》请在第壹文秘上搜索。

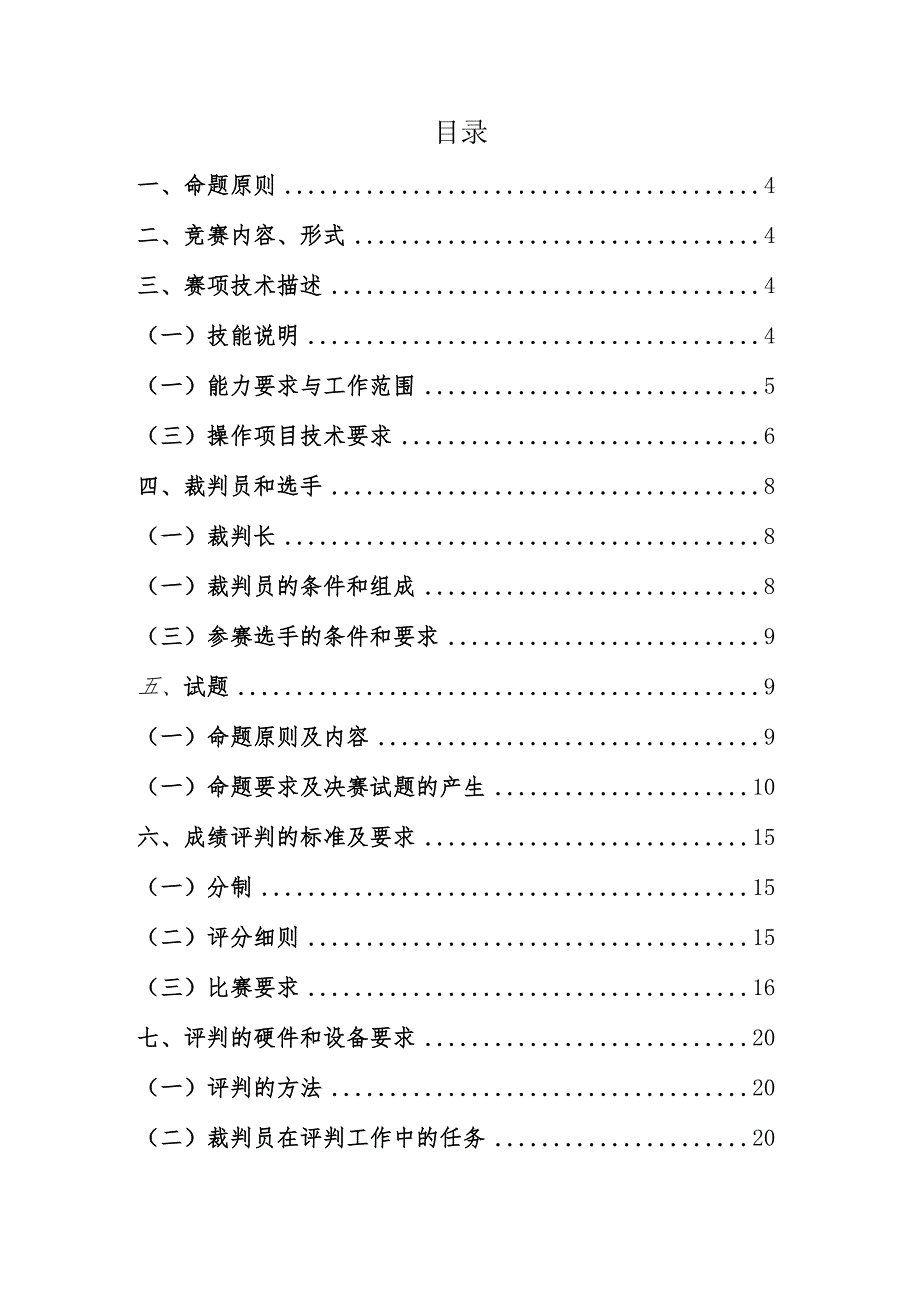

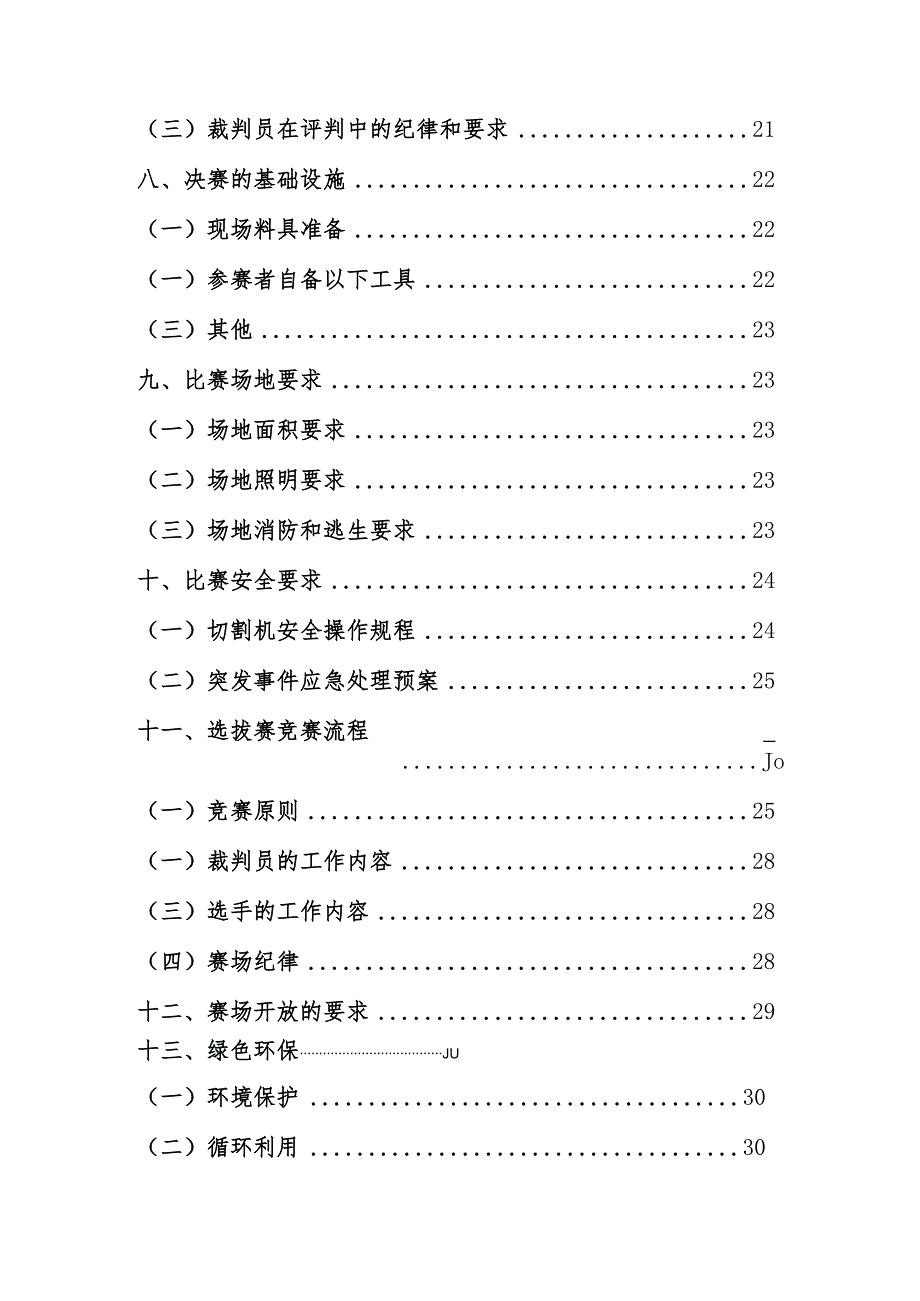

1、宜昌市第十届建筑（装饰装修）业职业技能竞赛砌筑工决赛技术文件目录一、命题原则4二、竞赛内容、形式4三、赛项技术描述4（一）技能说明4（一）能力要求与工作范围5（三）操作项目技术要求6四、裁判员和选手8（一）裁判长8（一）裁判员的条件和组成8（三）参赛选手的条件和要求9五、试题9（一）命题原则及内容9（一）命题要求及决赛试题的产生10六、成绩评判的标准及要求15（一）分制15（二）评分细则15（三）比赛要求16七、评判的硬件和设备要求20（一）评判的方法20（二）裁判员在评判工作中的任务20（三）裁判员在评判中的纪律和要求21八、决赛的基础设施22（一）现场料具准备22（一）参赛者自备以下工具2
2、2（三）其他23九、比赛场地要求23（一）场地面积要求23（二）场地照明要求23（三）场地消防和逃生要求23十、比赛安全要求24（一）切割机安全操作规程24（二）突发事件应急处理预案25十一、选拔赛竞赛流程_Jo（一）竞赛原则25（一）裁判员的工作内容28（三）选手的工作内容28（四）赛场纪律28十二、赛场开放的要求29十三、绿色环保JU（一）环境保护30（二）循环利用30一、命题原则依据国家职业技能标准，注重基本技能，体现现代制造技术，结合生产实际，考核参赛选手职业综合能力，并对技能人才培养起到示范指导作用。二、竞赛内容、形式竞赛内容为实际操作比赛。竞赛采用个人竞赛形式。三、赛项技术描述(一
3、)技能说明砌筑主要在工业与民用建筑施工中进行，包括砌砖、石、砌块及轻质墙板等内容，通过上述相关工作，建造内外墙、隔板、烟囱和其他建筑物及构筑物。砌筑工通过技能培训后要能够从事以下工作：(1)选择和制备灰浆。(2)修建内、外墙和隔板。(3)在砌筑墙上安装预埋材料。(4)在工业建筑和民用建筑烟囱上砌筑弧形豉石。(5)在烟囱和烟窗等上贴耐火砖。(6)在窑炉和贮水池等上贴耐酸砖。(7)修建园墙、人行小道、拱门、露台和阳台。(8)精确切割石头、砖、木料和其他高密度砌筑材料。(9)用螺栓、拉筋或金属网加固砌筑结构。要成为一名成功的砌筑工需要忍耐力、集中精力、有计划和合理安排时间、使用不同手工技能、具有较强
4、的砌筑技能、注重细节和整洁等。(二)能力要求与工作范围本竞赛是对该技能的展示评估。仅测试实践操作方面能力。1.能力要求细则所需要的能力要求包括：(1)测量及放线。(2)铺设工程材料。(3)水平测量和垂直测量。(4)切割和精加工砖。(5)按照设计图纸，使用规定的材料进行顺豉、丁砖、竖砌成、侧砌砖的操作，砌筑梁托及装潢砖，并采用斜砌法砌墙。(6)完成砂浆勾缝。(7)清洁。2.理论知识必须具备以下理论知识，但不进行直接测试。(1)会识图，并能够按照规定标准制图、画草图。(2)能够按1的比例进行放大样图。(3)设计知识。(4)材料和工艺知识。(5)砌筑知识。3.实践操作竞赛项目为砌筑豉墙。测试技能为国
5、内砌筑常见技能。(三)操作项目技术要求1 .操作要求(1)材料要求：采用主办方提供的砖及砂浆，但参赛者在砌筑过程中应进行选砖，对非整砖进行精加工。可使用自带的砂浆添加剂对砂浆和易性进行微改良，砂浆如在2小时内未使用完，应申请更新供应砂浆。如提供的何未提前浇水湿润不得使用。(2)组砌方法：操作中应严格按试题示意图中标注尺寸进行砌筑。应严格按试题示意图中的排版的组砌方式进行砌筑，必须上下错缝，内外搭接。不得另外采取其他组砌方法。此墙按图纸留置，并保墙砌体垂直、平整。在操作中要按照规范操作。(3)砌体灰缝要求：砖砌体砂浆必须饱满，水平缝砂浆饱满度不低于80%,严禁出现内外通缝、空缝和瞎缝现象。特殊情
6、况例外。水平灰缝厚度、竖向立缝宽度应为IOmm,最大不大于12mmx最小不小于8mio(4)勾缝要求：砌筑时应随砌体随勾缝，大面墙勾缝深度5mm凹平缝，深浅保持一致，图案勾平缝。(5)清洁要求：清水墙面应保持清洁。2 .操作工艺要求砌筑方法宜采用“三一”砌砖法，即一铲灰、一块砖、一挤揉进行操作，并随手将挤出的砂浆刮去。3 .操作流程(1)抄平：砌筑前将基础找平，基底找平砂浆厚度不得超过20mm,如出现超20mm才能找到的情况，及时与主办方现场裁判员联系处理。(2)放线：按工位图纸进行放墨线或挂线定位。(3)立皮数杆：根据砌体高度及砖和灰缝计算出每皮砖的厚度，并在皮数杆上标注砖皮数及预留洞口的标
7、高位置。(4)摆砖摞底：按照放好的墨线和选定的组砌形式，进行干砖试摆。(5)盘角：盘角是保证墙面平整、垂直、水平灰缝均匀、标高准确。应做到“三皮一吊，五皮一靠”的规范要求操作。(6)挂线：当两端的大角盘好后，即可挂线进行中断的砌筑，挂线时两端应拉紧，严禁出现中间“抗线”和塌腰现象”。(7)砌砖操作：选砖：将砖的条面和丁面棱角整齐的砖面用在墙体的正面上。旋豉：将砖在手中进行旋转调整，将平整的面砌到正面墙上。砌筑：线挂好拉紧后，砌豉必须跟线走。俗称“上根线、下跟棱、左右相跟要齐平。”砌筑过程中要随砌随自检随修整，两端的大角确保垂直、平整。墙面砌出凹凸现象时，严禁砸墙。如墙体偏差较大应拆掉重砌。文明
8、操作：铺灰挤浆时不要污染墙面，身体不要摩擦墙面，随时保证场地整洁有序。四、裁判员和选手(一)裁判长裁判长负责领导全体裁判员做好裁判工作，掌握竞赛进程，解决竞赛过程中可能出现的各种问题，负责协调并确保竞赛顺利进行，取得圆满成功。(二)裁判员的条件和组成原则上由市住建局、市建筑业协会专家库成员或大中专院校专业教师担任，认真负责做好裁判工作。（三）参赛选手的条件和要求按组委会统一要求。五、试题本次职业技能大赛试题及评分规则与世界技能大赛接轨。（一）命题原则及内容1 .竞赛命题原则竞赛题目涵盖世界技能大赛的特点、规范和标准，体现世界技能大赛的评分原则和方法，同时结合国内实际应用和竞赛场地与设备情况命题
9、。依据世界技能大赛砌筑的技术要求和行业标准，注重基本技能和专业化操作，强调质量和精度，注重操作过程和质量控制，体现最新技术，结合行业实际，考核职业综合能力，并对技能人才培养起到示范指导作用，考核选手的学习能力、理解能力、实践操作能力和职业素养等，引领和推动国内砌筑技能。2 .命题主要内容本样题可作为更高级别预选赛试题：决赛将使用国家标准砖235*115*50mmo样题为235*115*50mm的烧结砖，作品墙为125mm厚，2075mm长X1190mm高，墙面是数字“2023”、图案“三峡明珠”，数字、图案凸出墙面10rnr11o墙体灰缝统一为10mm,墙面勾缝深度为5mm的凹缝。数字及图案部
10、分为平缝。（二）命题要求及决赛试题的产生1 .命题要求本次比赛赛程2天，共11小时。比赛第一天上午8：00选手报道、领取比赛图纸、熟悉比赛场地,9：00-12：00,3小时进行放样切割，下午13：00-17：00,四小时进行切割、砌筑，第二天比赛上午8：30-12：30,4小时砌筑，本次比赛共11小时。自带小型淋水切割机，不允许干切。第十届宜昌市职工职业技能大赛（样题）2075mm2190mm235mm235mm235mm六、成绩评判的标准及要求（一）分制竞赛采用100分制评分。分主观与客观评分，其中主观分共20分，客观分80分，具体分值分布见评分汇总表。（二）评分细则（1）客观评分项包括尺寸
11、、水平、垂直、对齐、角度、细部等方面，在预定的测量位置进行测量，每项都以零为标准，每Imm误差将扣一定分值，各项具体扣分标准见评分表。（2）主观评分项包括连接、成品等方面，主要对砂浆饱满度、有无孔洞、组砌方式、非整砖切割线平直度、灰缝平直及宽厚、清洁和成品外观、抹灰质量等进行评测，每增加一个误差，扣除一部分分数。砂浆饱满度在比赛过程中裁判员予以观察，必须达到80%,未达到80%的将扣除一定的分值。（3）客观评分测量位置图（评分点）及具体评分方案将在评分前予以公布。从中现场抽签决定具体打分点。将裁判员分为评价评分组和测量评分组。评价评分的裁判只评评价分，对同一作品进行评价评分时采用0、1、2、3
12、分四个等级，采用回避的原则打分（即4名主观分裁判评判除本地区选手以外选手作品的分）。测量评分的裁判只评测量分，也采用主动回避的原则（即遇到本地区的选手作品评分时，主动不参与测量）。（三）比赛要求（1）参赛选手须服从赛区组委会纪律、环境、健康、安全等要求，拒不服从者，将视情况严重程度取消竞赛资格。（2）裁判员裁判在执裁过程中，应公平、公正、公开执裁，不得出现相互串通打分，一经发现有相互串通者，将立即取消裁判资格，对其进行的评分作无效处理。操作技能检查评分标准标准编号内容分数实得分客观分主观分总分A尺寸2020B水平1010C垂直度2020D对齐（平整度）1010E细部2020F连接及成品2020
13、总分8020100标准内容要求或公称尺寸评分标准最大分值实测值得分值A尺寸1.1每Imm误差扣除21.2每Inlm误差扣除21.3每Imm误差扣除21.4每Imm误差扣除21.5每Inlm误差扣除21.6每Ilnm误差扣除21.7每Imm误差扣除21.8每Imm误差扣除21.9每Ilnm误差扣除21.10每Imm误差扣除2B水平2.1Omm每Imm误差扣除22.2Omm每Ilnm误差扣除22.3Omm每Imm误差扣除22.4Omm每Iinm误差扣除22.5Omm每Imm误差扣除2C垂直度3.1Omm每Imm误差扣除43.2Omm每Imm误差扣除404分3.3Omm每Imm误差扣除43.4Omm每Imm误差扣除43.5Omm每Imm误差扣除4D对齐（平整度）4.1Omm每Imm误差扣除24.2Omm每Inun误差扣除24.3Omm每Inun误差扣除24.4Omm每Imm误差扣除24.5Omm每Imm误差扣除2E细部5.1每Imm误差扣除25.2每Inun误差扣除25.3每Imm误差扣除25.4每Inlm误差扣除25.5
