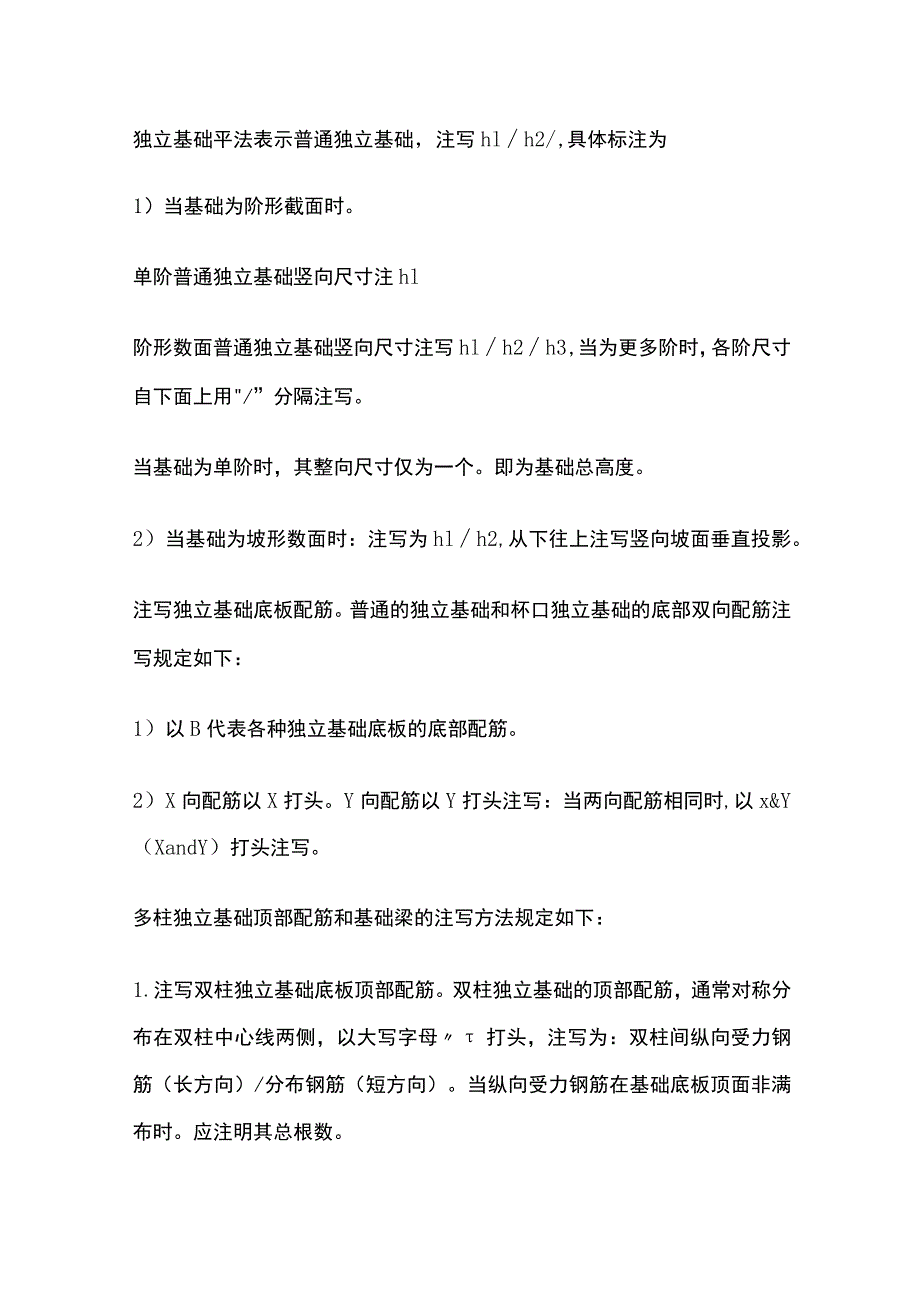

1、独立基础平法表示普通独立基础,注写hlh2/,具体标注为1)当基础为阶形截面时。单阶普通独立基础竖向尺寸注hl阶形数面普通独立基础竖向尺寸注写hlh2h3,当为更多阶时,各阶尺寸自下面上用/”分隔注写。当基础为单阶时,其整向尺寸仅为一个。即为基础总高度。2)当基础为坡形数面时:注写为hlh2,从下往上注写竖向坡面垂直投影。注写独立基础底板配筋。普通的独立基础和杯口独立基础的底部双向配筋注写规定如下:1)以B代表各种独立基础底板的底部配筋。2)X向配筋以X打头。Y向配筋以Y打头注写:当两向配筋相同时,以x&Y(XandY)打头注写。多柱独立基础顶部配筋和基础梁的注写方法规定如下:1.注写双柱独立

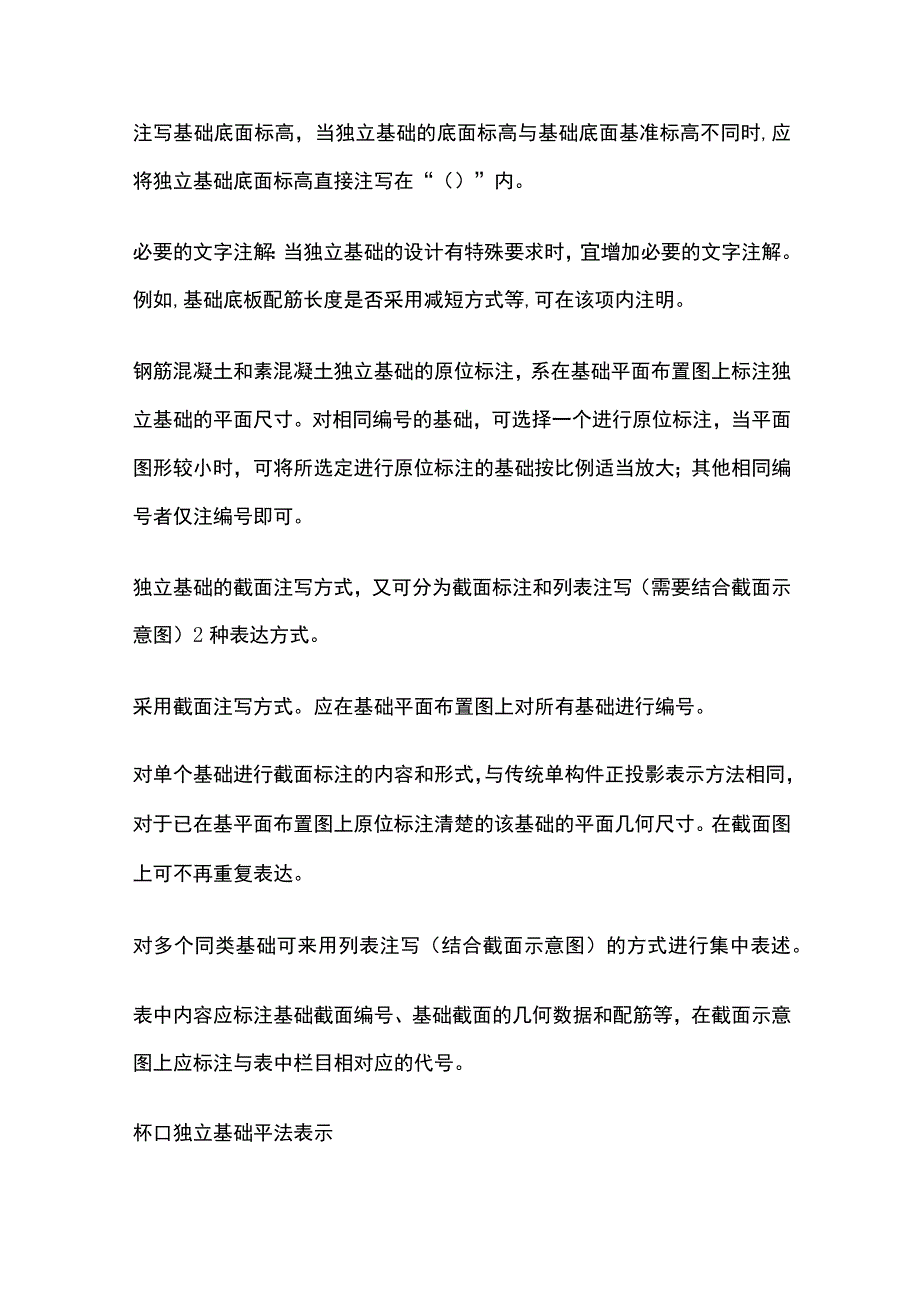

2、基础底板顶部配筋。双柱独立基础的顶部配筋,通常对称分布在双柱中心线两侧,以大写字母打头,注写为:双柱间纵向受力钢筋(长方向)/分布钢筋(短方向)。当纵向受力钢筋在基础底板顶面非满布时。应注明其总根数。注写基础底面标高,当独立基础的底面标高与基础底面基准标高不同时,应将独立基础底面标高直接注写在“()”内。必要的文字注解:当独立基础的设计有特殊要求时,宜增加必要的文字注解。例如,基础底板配筋长度是否采用减短方式等,可在该项内注明。钢筋混凝土和素混凝土独立基础的原位标注,系在基础平面布置图上标注独立基础的平面尺寸。对相同编号的基础,可选择一个进行原位标注,当平面图形较小时,可将所选定进行原位标注的

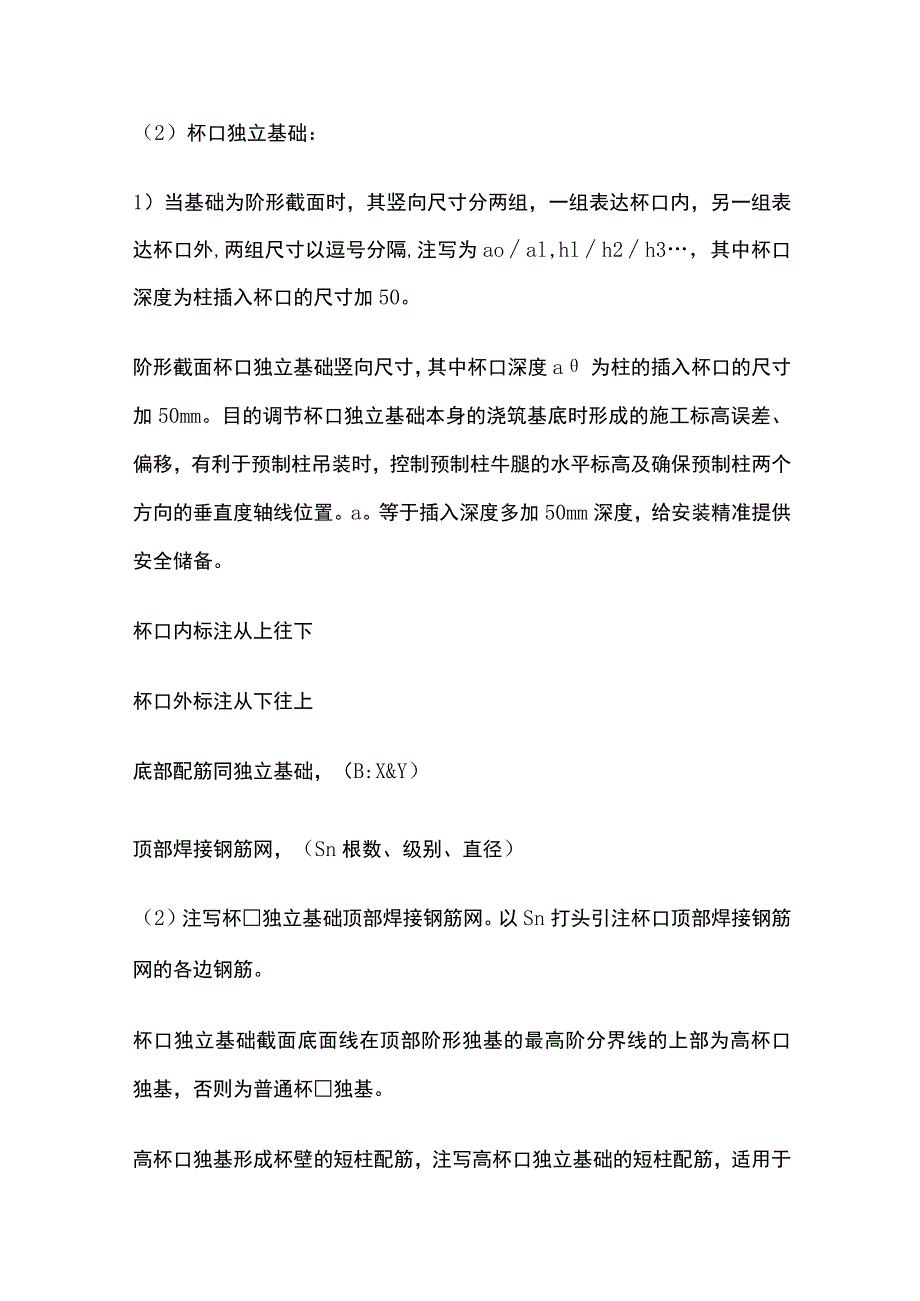

3、基础按比例适当放大;其他相同编号者仅注编号即可。独立基础的截面注写方式,又可分为截面标注和列表注写(需要结合截面示意图)2种表达方式。采用截面注写方式。应在基础平面布置图上对所有基础进行编号。对单个基础进行截面标注的内容和形式,与传统单构件正投影表示方法相同,对于已在基平面布置图上原位标注清楚的该基础的平面几何尺寸。在截面图上可不再重复表达。对多个同类基础可来用列表注写(结合截面示意图)的方式进行集中表述。表中内容应标注基础截面编号、基础截面的几何数据和配筋等,在截面示意图上应标注与表中栏目相对应的代号。杯口独立基础平法表示(2)杯口独立基础:1)当基础为阶形截面时,其竖向尺寸分两组,一组表达

4、杯口内,另一组表达杯口外,两组尺寸以逗号分隔,注写为aoal,hlh2h3,其中杯口深度为柱插入杯口的尺寸加50。阶形截面杯口独立基础竖向尺寸,其中杯口深度a为柱的插入杯口的尺寸加50mm。目的调节杯口独立基础本身的浇筑基底时形成的施工标高误差、偏移,有利于预制柱吊装时,控制预制柱牛腿的水平标高及确保预制柱两个方向的垂直度轴线位置。a。等于插入深度多加50mm深度,给安装精准提供安全储备。杯口内标注从上往下杯口外标注从下往上底部配筋同独立基础,(B:X&Y)顶部焊接钢筋网,(Sn根数、级别、直径)(2)注写杯独立基础顶部焊接钢筋网。以Sn打头引注杯口顶部焊接钢筋网的各边钢筋。杯口独立基础截面底面线在顶部阶形独基的最高阶分界线的上部为高杯口独基,否则为普通杯独基。高杯口独基形成杯壁的短柱配筋,注写高杯口独立基础的短柱配筋,适用于杯口独立基础杯壁有配筋的情况。1)以O代表短柱配筋。2)先注写短柱纵筋,再注写箍筋。注写为角筋/长边中部筋/短边中部筋,箍筋(两种同距):当短柱水平截面为正方形时,注写为角筋/X边中部筋/y边中部筋,箍筋(两种间距,短柱杯箍筋间距/短柱其他部位箍筋间距)。
