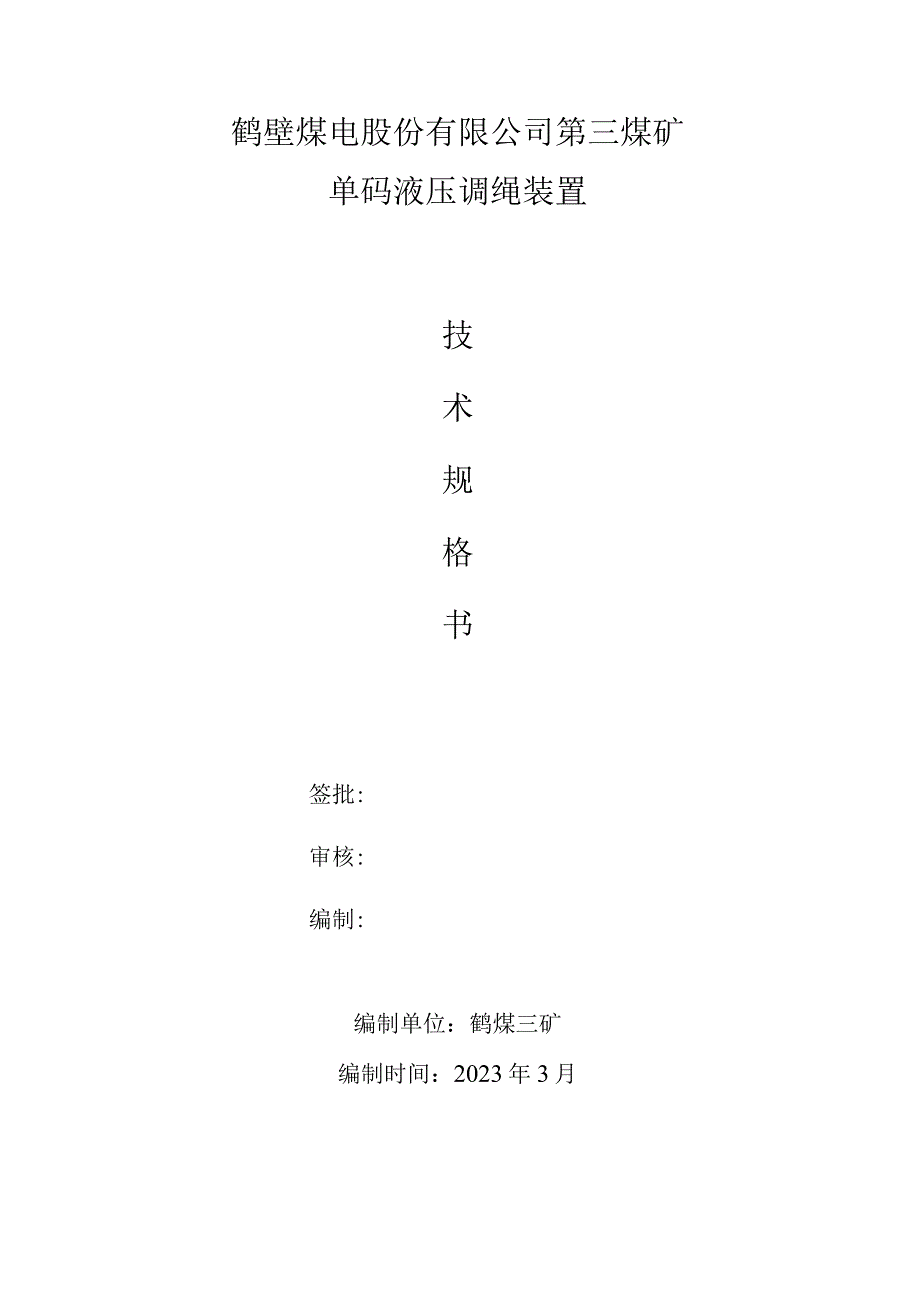

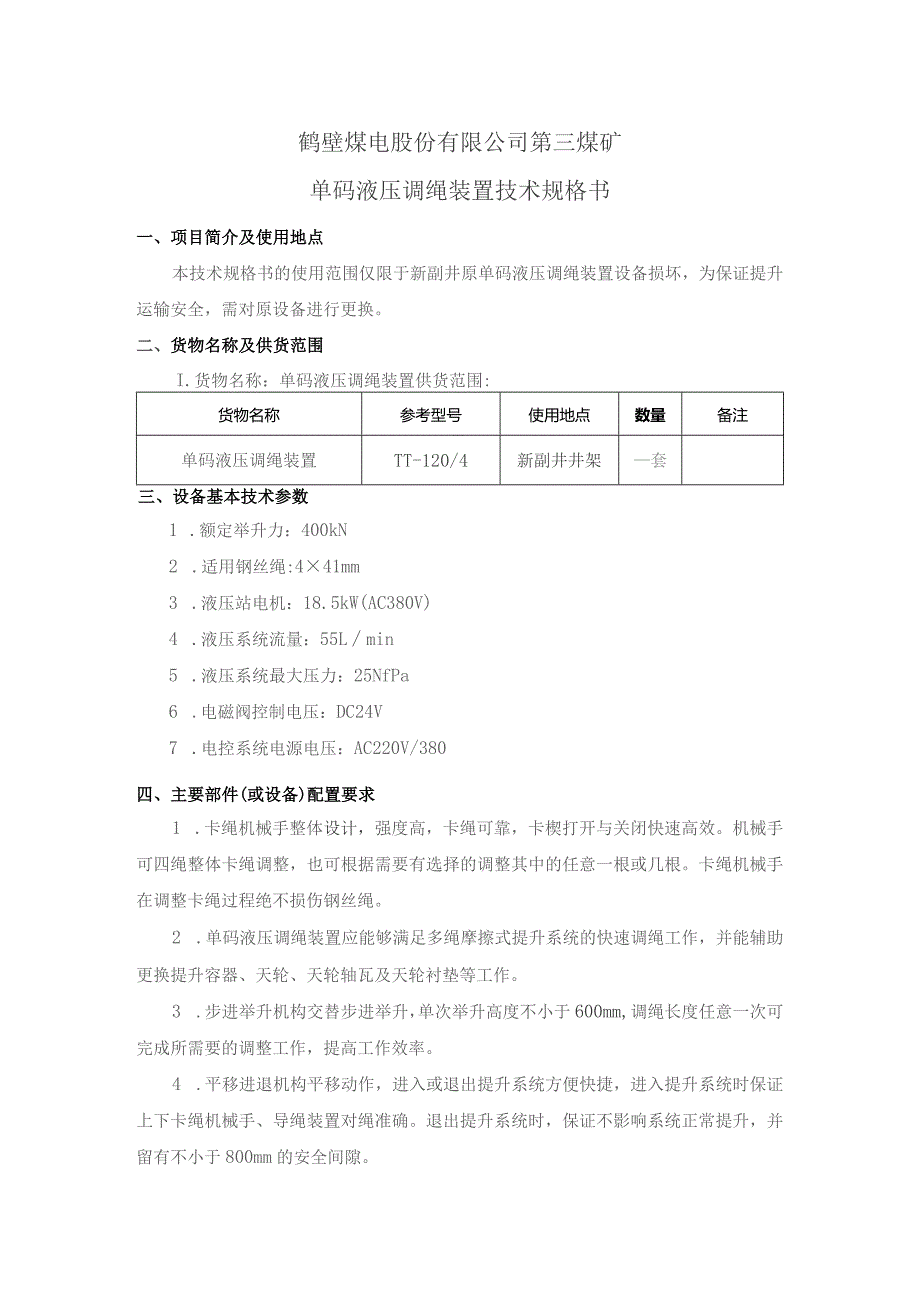

1、鹤壁煤电股份有限公司第三煤矿单码液压调绳装置技术规格书签批:审核:编制:编制单位：鹤煤三矿编制时间：2023年3月鹤壁煤电股份有限公司第三煤矿单码液压调绳装置技术规格书一、项目简介及使用地点本技术规格书的使用范围仅限于新副井原单码液压调绳装置设备损坏，为保证提升运输安全，需对原设备进行更换。二、货物名称及供货范围I.货物名称：单码液压调绳装置供货范围:货物名称参考型号使用地点数量备注单码液压调绳装置TT-120/4新副井井架套三、设备基本技术参数1 .额定举升力：400kN2 .适用钢丝绳:441mm3 .液压站电机：18.5kW(AC380V)4 .液压系统流量：55Lmin5 .液压系统最
2、大压力：25NfPa6 .电磁阀控制电压：DC24V7 .电控系统电源电压：AC220V/380四、主要部件(或设备)配置要求1 .卡绳机械手整体设计，强度高，卡绳可靠，卡楔打开与关闭快速高效。机械手可四绳整体卡绳调整，也可根据需要有选择的调整其中的任意一根或几根。卡绳机械手在调整卡绳过程绝不损伤钢丝绳。2 .单码液压调绳装置应能够满足多绳摩擦式提升系统的快速调绳工作，并能辅助更换提升容器、天轮、天轮轴瓦及天轮衬垫等工作。3 .步进举升机构交替步进举升，单次举升高度不小于600mm,调绳长度任意一次可完成所需要的调整工作，提高工作效率。4 .平移进退机构平移动作，进入或退出提升系统方便快捷，进

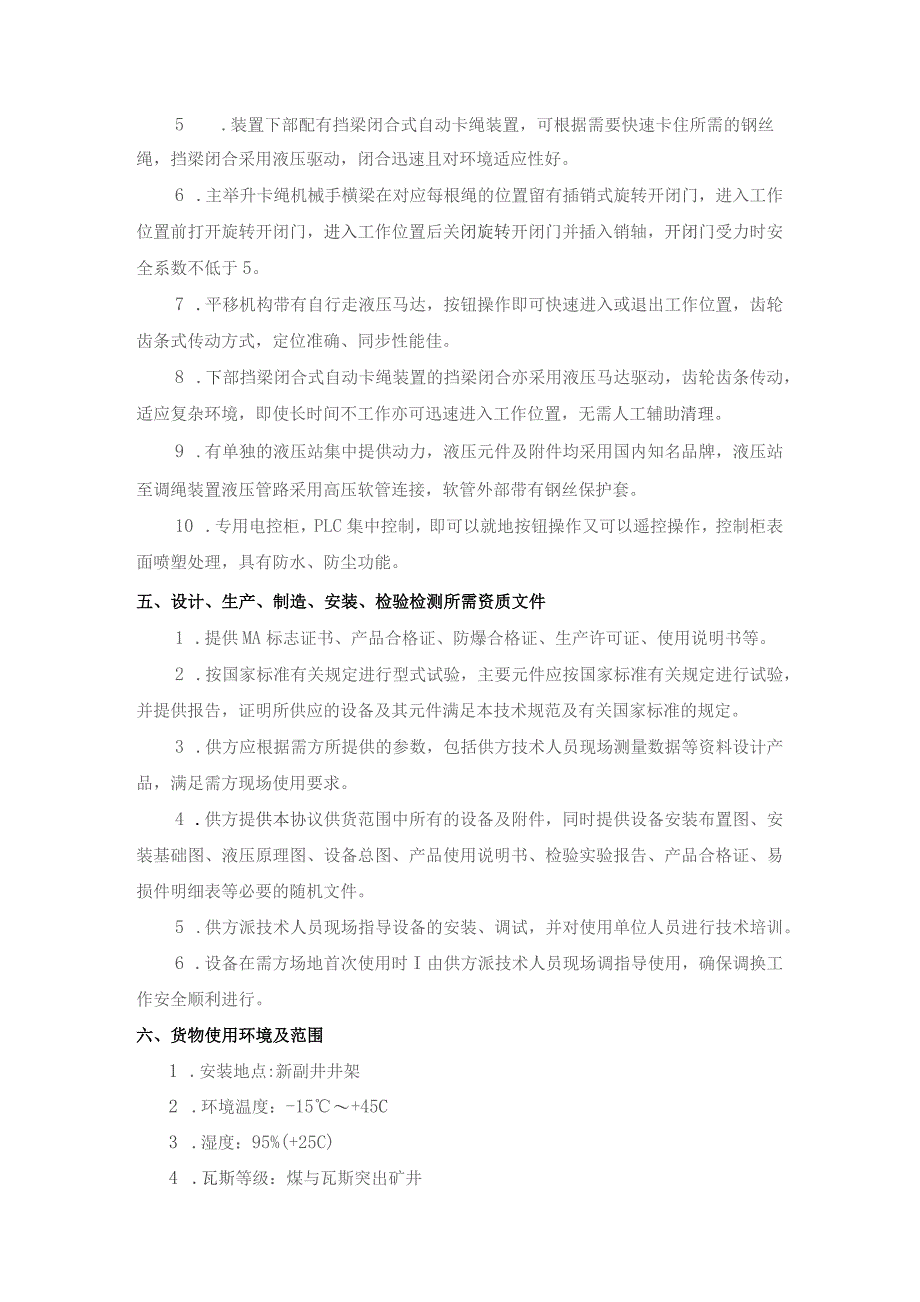

3、入提升系统时保证上下卡绳机械手、导绳装置对绳准确。退出提升系统时，保证不影响系统正常提升，并留有不小于800mm的安全间隙。5 .装置下部配有挡梁闭合式自动卡绳装置，可根据需要快速卡住所需的钢丝绳，挡梁闭合采用液压驱动，闭合迅速且对环境适应性好。6 .主举升卡绳机械手横梁在对应每根绳的位置留有插销式旋转开闭门，进入工作位置前打开旋转开闭门，进入工作位置后关闭旋转开闭门并插入销轴，开闭门受力时安全系数不低于5。7 .平移机构带有自行走液压马达，按钮操作即可快速进入或退出工作位置，齿轮齿条式传动方式，定位准确、同步性能佳。8 .下部挡梁闭合式自动卡绳装置的挡梁闭合亦采用液压马达驱动，齿轮齿条传动，
4、适应复杂环境，即使长时间不工作亦可迅速进入工作位置，无需人工辅助清理。9 .有单独的液压站集中提供动力，液压元件及附件均采用国内知名品牌，液压站至调绳装置液压管路采用高压软管连接，软管外部带有钢丝保护套。10 .专用电控柜，PLC集中控制，即可以就地按钮操作又可以遥控操作，控制柜表面喷塑处理，具有防水、防尘功能。五、设计、生产、制造、安装、检验检测所需资质文件1 .提供MA标志证书、产品合格证、防爆合格证、生产许可证、使用说明书等。2 .按国家标准有关规定进行型式试验，主要元件应按国家标准有关规定进行试验，并提供报告，证明所供应的设备及其元件满足本技术规范及有关国家标准的规定。3 .供方应根据
5、需方所提供的参数，包括供方技术人员现场测量数据等资料设计产品，满足需方现场使用要求。4 .供方提供本协议供货范围中所有的设备及附件，同时提供设备安装布置图、安装基础图、液压原理图、设备总图、产品使用说明书、检验实验报告、产品合格证、易损件明细表等必要的随机文件。5 .供方派技术人员现场指导设备的安装、调试，并对使用单位人员进行技术培训。6 .设备在需方场地首次使用时I由供方派技术人员现场调指导使用，确保调换工作安全顺利进行。六、货物使用环境及范围1 .安装地点:新副井井架2 .环境温度：-15+45C3 .湿度：95%(+25C)4 .瓦斯等级：煤与瓦斯突出矿井七、货物适用标准1 .满足最新版
6、煤矿安全规程中有关要求:2 .单码液压调绳装置设计、制造、试验及验收必须严格执行以下标准和规范：焊接件应符合JB/T500032011的规定铸钢件应符合JB/T500062007的规定八、质量及验收要求设备到货后，由需方组织有关人员对供方所移交设备及备件进行验收。设备外观不得有损坏现象，整机及外购附件需有“MA”标志牌，各种技术参数必须与技术规格书内的所有要求相符。九、安装、调试要求设备安装调试期间，供方要派服务人员到安装现场进行技术指导，解决与产品相关的所有技术问题。十、服务及质保要求1.设备安装前进行技术交底，以保证设备的安装质量。供方负责对所供设备的调试投运工作及维修技术人员免费培训指导
7、。供方保证在质保期内免费维修、更换损坏的仪表和设备(人为损坏除外)。供方对由于设计、工艺或材料的缺陷等发生的故障负全责。3 .质保期：设备到货36个月或安装正常运行后24个月o质保期内供方免费进行技术服务。设备运转期间出现故障时，供方接到需方通知后需及时解决或答复，在2小时之内作出答复或派出服务人员，24小时内尽快达到现场，质保期间所有损坏的设备及零部件，供方均免费更换。2年后维修只收配件费用，不收工时费。终身优惠供应配件。一、运输及包装要求1 .设备的包装、运输应符合GB191包装储运指示标志的规定，且含装箱单、合格证。包装箱上型号标志、符号和字迹清晰，应有在运输、保管过程中必须注意事项的明
8、确标志和符号（如上部位置、防潮、防雨、防震、起吊位置等）。2 .供方负责办理运输保险，将设备免费运至需方指定地点。十二、供方须提供技术资料要求供方必须配备齐全的资料（1套），提供的技术资料必须有随机配件设备或部件的产品合格证、煤矿矿用产品安全标志证书（MA证）、3C认证、防爆证书、全国工业产品生产许可证、出厂检验记录、产品及材料合格证、使用说明书、易损件明细表、设备原理图、设备安装基础图、设备维护说明、机械设备和电气设备安装维修用图纸等，并提供相关资料的电子版。十三、其他1.供方需免费提供设备使用维修的专用工具，必须提供免费随机配件。2供方家需提供机械与电气设备上所需的备件、易耗品及标准件的货源地及规格型号、生产厂家、单价等供货信息、。并保证长期以最优惠的价格供给易损件和备件。如果备件发生设计变更，应将变更信息及时通知用户。在备件停止生产的情况下，供方应事先将要停止生产的计划通知需方使需方有足够的时间采购所需的备件。在备件停止生产后，如果需方要求，供方应免费向需方提供备件的明细、图纸和规格。3 .交货期：合同签订后60天.
