2、6500002Al地块15F高层住宅4151209323Al地块IIF高层住宅13111523904Al地块花园洋房37173235Al地块别墅612311758993006A3地块别墅8231404912007销售中心12/400008综合楼12125473009幼儿园13/24000一标段小计60800工程范围：基础上石方工程、基础工程（桩基础除外）、主体结构工程、砌筑工程、屋面工程（含隔热、保温）、外墙保温工程、防水工程、防腐工程、室内初装修工程、外墙饰面工程、阳台栏杆工程、金属结构工程（大型钢结构工程除外）、飘窗栏杆，铝合金门窗安装工程、防火门安装工程、GRC构件安装工程、架空层及地下
3、室顶板滤水层以上的土石方回填、人防工程的电缆井及部分水电等工程。二、编制依据1）施工现场临时用电安全技术规范JGJ46-20122）供配电系统设计规范GB50052-20093）建筑工程施工现场供用电安全规范GB50194-20*4）建设部建筑施工安全检查标准JGJ159-2O115）建筑机械使用安全技术规程JGJ33-2O126）本工程总体施工组织设计、施工现场平面部署图三、用电线路部署及配电箱设置1、依据现场施工实际情况及土建施工平面部署图，确定的机械设施的地位及施工机具的负荷情况，本工程供电线路采用VV型五芯电力电缆，设置专用电缆沟或电缆支架沿墙（穿保护管）敷设至各配电箱，其走向详见施工

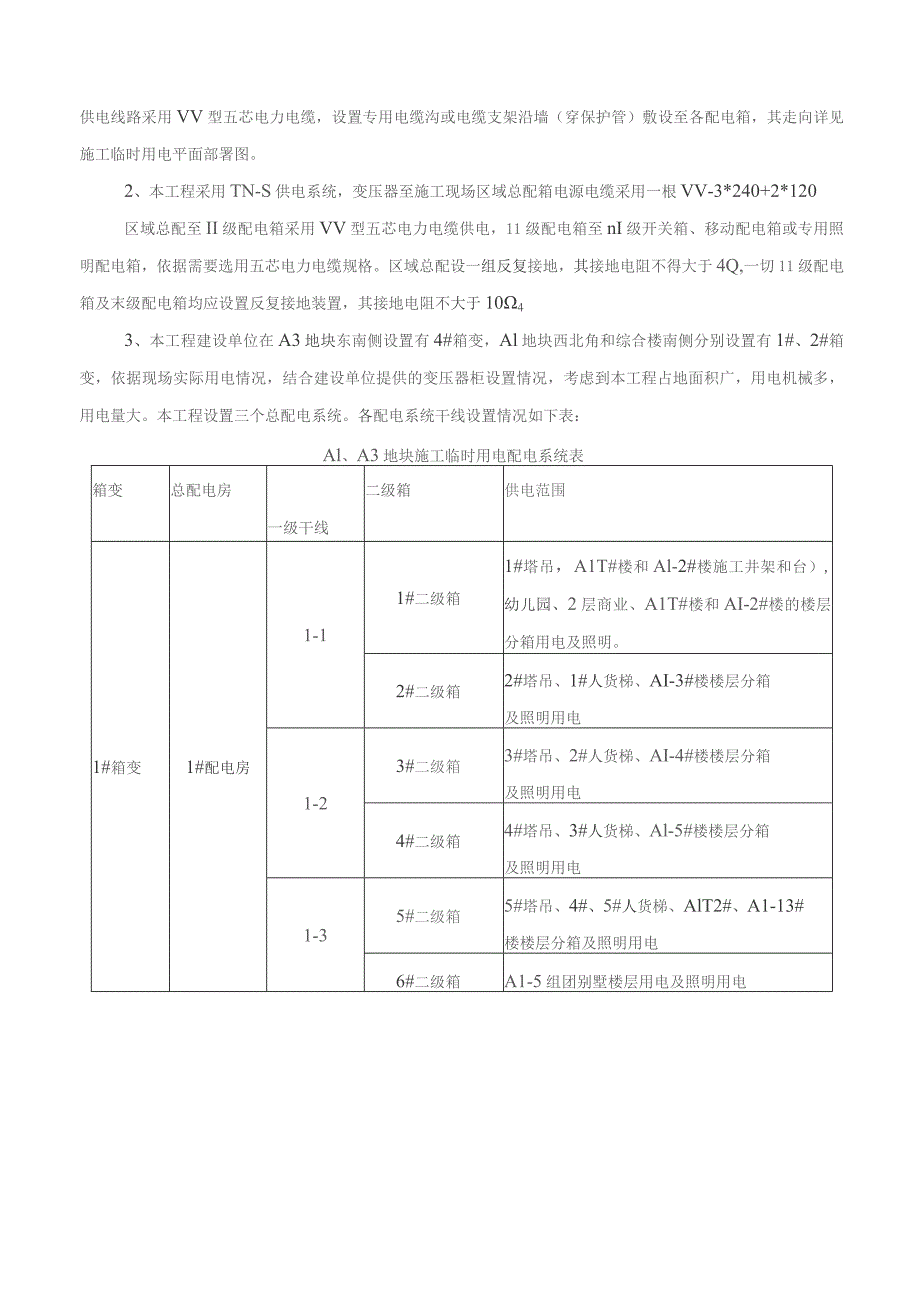

4、临时用电平面部署图。2、本工程采用TN-S供电系统，变压器至施工现场区域总配箱电源电缆采用一根VV-3*240+2*120区域总配至II级配电箱采用VV型五芯电力电缆供电，11级配电箱至nI级开关箱、移动配电箱或专用照明配电箱，依据需要选用五芯电力电缆规格。区域总配设一组反复接地，其接地电阻不得大于4Q,一切11级配电箱及末级配电箱均应设置反复接地装置，其接地电阻不大于1043、本工程建设单位在A3地块东南侧设置有4#箱变，Al地块西北角和综合楼南侧分别设置有1#、2#箱变，依据现场实际用电情况，结合建设单位提供的变压器柜设置情况，考虑到本工程占地面积广，用电机械多，用电量大。本工程设置三个总
5、配电系统。各配电系统干线设置情况如下表：Al、A3地块施工临时用电配电系统表箱变总配电房一级干线二级箱供电范围1#箱变1#配电房1-11#二级箱1#塔吊，A1T#楼和Al-2#楼施工井架和台）,幼儿园、2层商业、A1T#楼和AI-2#楼的楼层分箱用电及照明。2#二级箱2#塔吊、1#人货梯、AI-3#楼楼层分箱及照明用电1-23#二级箱3#塔吊、2#人货梯、AI-4#楼楼层分箱及照明用电4#二级箱4#塔吊、3#人货梯、Al-5#楼楼层分箱及照明用电1-35#二级箱5#塔吊、4#、5#人货梯、AlT2#、A1-13#楼楼层分箱及照明用电6#二级箱A1-5组团别墅楼层用电及照明用电7#二级箱A1-4
6、组团别墅楼层用电及照明用电2#箱变2#配电房2-18#二级箱6#塔吊、6#人货梯、AI-11#楼和新综合楼楼层分箱及照明用电，9#二级箱7#塔吊、7#人货梯、AI-6#楼楼层分箱及照明用电，10#二级箱8#塔吊、8#人货梯、AI-7#楼楼层分箱及照明用电，2-211#二级箱9#塔吊、10#人货梯、AI-8#楼楼层分箱及照明用电，12#二级箱10#塔吊、9#、11#人货梯、AI-9#和AI-10#楼楼层分箱及照明用电，2-313#二级箱A1-4组团别墅楼层用电及照明用电14#二级箱生活区用电15#二级箱木工、钢筋工、水电等加工区4#箱变一级箱16#二级箱A3T、2#、3#、4#楼施工照明用电17
7、#二级箱A3-5、6#楼施工照明用电18#二级箱A3-7、7#楼及售楼部施工照明用电4、操作层采用分阶段供电:施工阶段初期，首先满足搅拌机、物料提升机、塔吊、木工钢筋机械等设施的用电要求;操作层采用垂直供电系统，垂直供电采用VV-3*25+2*16r02导线（遇墙或梁板穿保护管）敷设，垂直部署在电缆井道内，每层各设移动开关箱、照明配电箱；要求动力与照明电源分回路供电，为操作层施工提供可靠的用电保证；随操作层设置11级分配箱提供操作层施工电源,采用移动配电箱供应施工机械的方法保证施工用电需要，移动配电箱部署依据实际需要设置；移动配电箱电源也可由附近的II级配电箱备用回路供应，固定机械必须按要求设
8、置开关箱，并做到“一机一闸一漏一箱，要求电源电缆敷设必须按要求加保护管埋地（或支架加绝缘子）敷设。进入点缀工程后将原有的主体阶段遗留下来的木工、钢筋改为安装班加工车间用电回路或备用回路。四、施工现场照明1、办公室、室外操作棚及安全通道等场所采用220V照明（安装高度大于2.5m）,室外照明采用防雨灯，照明电缆穿PVC管敷设。2,地下室、楼梯间采用36V照明，电缆PVC管敷设并设专用配电箱，设置380V/36V双绕组变压器提供地下室、楼梯间36V照明电源。3、一切照明灯具的金属外壳均应进行保护接零。一切三孔插座必须按规范要求接线，保护接零必须到位，导线必须按规定要求进行分色。五、配电箱制作要求（
9、1）、配电箱（盘）内供电回路必须满足供电系统要求，必须按要求设置工作接零排、PE保护接零排。要求保护接零排使用-35*3（-25*3）铜排制作并直接固定于箱体下侧，总配必须设置标准配电盘。（2）、配电箱箱体均采用1.2-L5MM厚钢板制作，箱体应满足防雨要求，应具有户外防雨功能，箱体及门应加专用锁。（3）,箱体内外必须按要求进行防腐处置，箱体外侧要求刷油漆并按公司要求的标志方法进行统一喷字。（4）、箱内导线连接必须按规定进行分色；箱内导线暗配当导线穿过配电板时应使用护套，要求箱内开关地位合理、导线排列整齐美观。多股软线接头处应烫锡并加压接线端子。一切螺丝必须使用镀锌件，接零排一切螺丝必须加弹簧
10、垫圈、平垫圈。（5）、配电箱应设置门锁，配电箱门应设置接地镀锌螺丝，配电箱进出线必须设在下侧,配电箱电缆进出线处应设防护圈或保护管配入箱内保护电缆。（6）、移动配电箱必须设置支架其高度为（0.6-1.3M）0.65M,支架与箱体应进行电气连接。（7）、配电箱内应依据实际配置，在适当地位设置系统图、定期检查记载表、标识出各路名称。六、临时用电设计计算：1、施工机具序号机具名称型号安装功率（kW）数量合计功率（kW）1塔式起重机QTZ501336.6103662建筑施工外用电梯SCD100/100A112223施工升降机SC100/100CJ22112424插入式振动器ZX50L110115木工圆
11、锯MJlOl31()306交流电焊机BX3-200-223.48187.27压汞灯236188碘售灯2110109白炽灯0.14042、供电系统设置总配电箱1号干线1号二级箱塔式起重机开关箱塔式起重机建筑施工外用电梯开关箱建筑施工外用电梯插入式振动器开关箱插入式振动器木工圆锯开关箱木工圆锯交流电焊机开关箱交流电焊机2号二级箱施工升降机开关箱施工升降机塔式起重机开关箱塔式起重机插入式振动器开关箱插入式振动器木工圆锯开关箱木工圆锯交流电焊机开关箱交流电焊机1号照明分箱高压汞灯2开关箱高压汞灯2碘铸灯2开关箱碘鹤灯2白炽灯开关箱白炽灯2号照明分箱高压汞灯2开关箱高压汞灯2碘鸨灯2开关箱碘鸽灯2白炽灯
12、开关箱白炽灯2号干线3号二级箱塔式起重机开关箱塔式起重机插入式振动器开关箱插入式振动器木工圆锯开关箱木工圆锯交流电焊机开关箱交流电焊机施工升降机开关箱施工升降机4号二级箱施工升降机开关箱施工升降机塔式起重机开关箱塔式起重机插入式振动器开关箱插入式振动器木工圆锯开关箱木工圆锯交流电焊机开关箱交流电焊机3号照明分箱高压汞灯2开关箱高压汞灯2碘售灯2开关箱碘筲灯2白炽灯开关箱白炽灯4号照明分箱高压汞灯2开关箱高压汞灯2碘筲灯2开关箱碘鸽灯2白炽灯开关箱白炽灯3号干线5号二级箱塔式起重机开关箱塔式起重机插入式振动器开关箱插入式振动器木工圆锯开关箱木工圆锯交流电焊机开关箱交流电焊机施工升降机开关箱施工升
13、降机6号二级箱插入式振动器开关箱插入式振动器木工圆锯开关箱木工圆锯交流电焊机开关箱交流电焊机5号照明分箱高压汞灯2开关箱高压汞灯2碘铸灯2开关箱碘鸨灯2白炽灯开关箱白炽灯6号照明分箱高压汞灯2开关箱高压汞灯2碘鸽灯2开关箱碘鸽灯2白炽灯开关箱白炽灯7号二级箱插入式振动器开关箱插入式振动器木工圆锯开关箱木工圆锯交流电焊机开关箱交流电焊机3、现场勘探及初步设计：(I)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设施，采用TN-S系统供电。(3)依据施工现场用电设施部署情况，总箱进线采用导线气氛明敷/架空线路敷设，干线采用气氛明敷/架空线路敷设，用电器导线采用气氛明敷/架空线路敷设。部署地位及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R04Q。5、确定用电负荷：(I)、塔式起重机KX=O.7,Cos=0.65tg=1.17Pn=36.6kWn=5台PA=nxKXPn=5x0.7x36.6=128.IkWQjs=n*Pjstg=5*25.621.17=15Okvar(2)、建筑施工外用电梯Kx=0.65Cos=0.6,tg=1.33Pn=HkWn=2台Pjs=2xO.65x22=28.6kWQjs=
