《夏季混凝土施工完整方案.docx》由会员分享，可在线阅读，更多相关《夏季混凝土施工完整方案.docx（6页珍藏版）》请在第壹文秘上搜索。

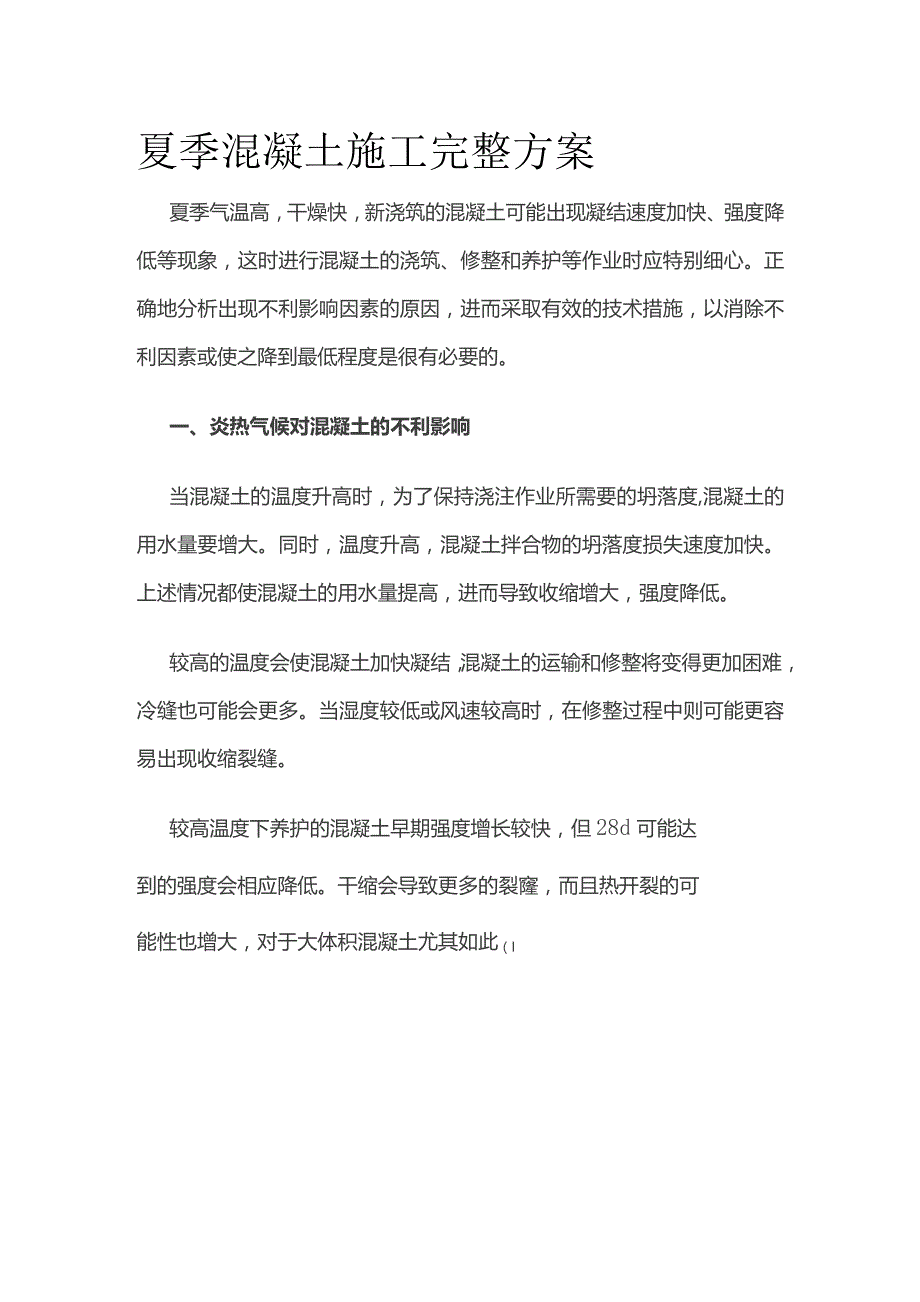

1、夏季混凝土施工完整方案夏季气温高，干燥快，新浇筑的混凝土可能出现凝结速度加快、强度降低等现象，这时进行混凝土的浇筑、修整和养护等作业时应特别细心。正确地分析出现不利影响因素的原因，进而采取有效的技术措施，以消除不利因素或使之降到最低程度是很有必要的。一、炎热气候对混凝土的不利影响当混凝土的温度升高时，为了保持浇注作业所需要的坍落度,混凝土的用水量要增大。同时，温度升高，混凝土拌合物的坍落度损失速度加快。上述情况都使混凝土的用水量提高，进而导致收缩增大，强度降低。较高的温度会使混凝土加快凝结，混凝土的运输和修整将变得更加困难，冷缝也可能会更多。当湿度较低或风速较高时，在修整过程中则可能更容易出现

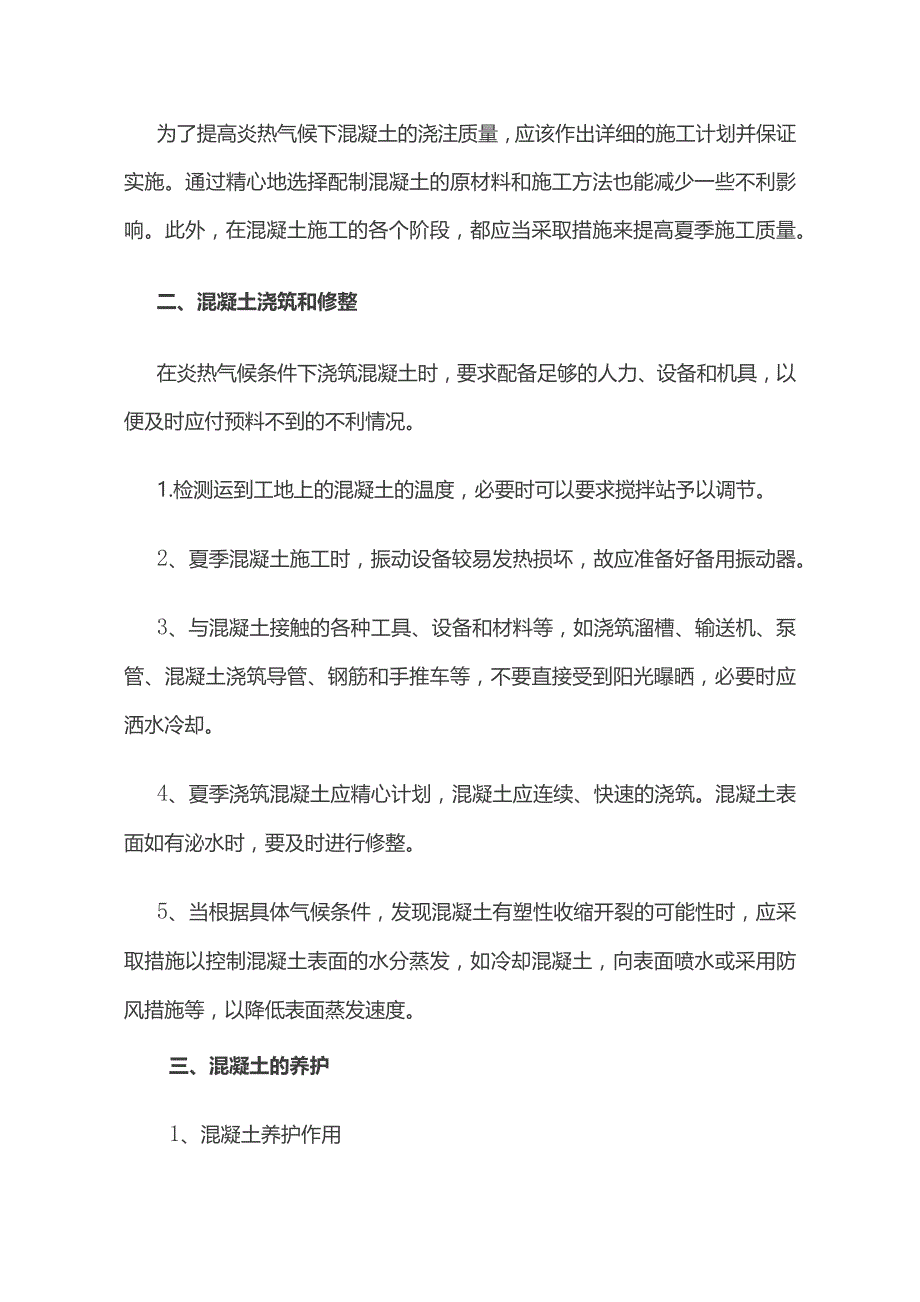

2、收缩裂缝。较高温度下养护的混凝土早期强度增长较快，但28d可能达到的强度会相应降低。干缩会导致更多的裂窿，而且热开裂的可能性也增大，对于大体积混凝土尤其如此（I为了提高炎热气候下混凝土的浇注质量，应该作出详细的施工计划并保证实施。通过精心地选择配制混凝土的原材料和施工方法也能减少一些不利影响。此外，在混凝土施工的各个阶段，都应当采取措施来提高夏季施工质量。二、混凝土浇筑和修整在炎热气候条件下浇筑混凝土时，要求配备足够的人力、设备和机具，以便及时应付预料不到的不利情况。1.检测运到工地上的混凝土的温度，必要时可以要求搅拌站予以调节。2、夏季混凝土施工时，振动设备较易发热损坏，故应准备好备用振动器

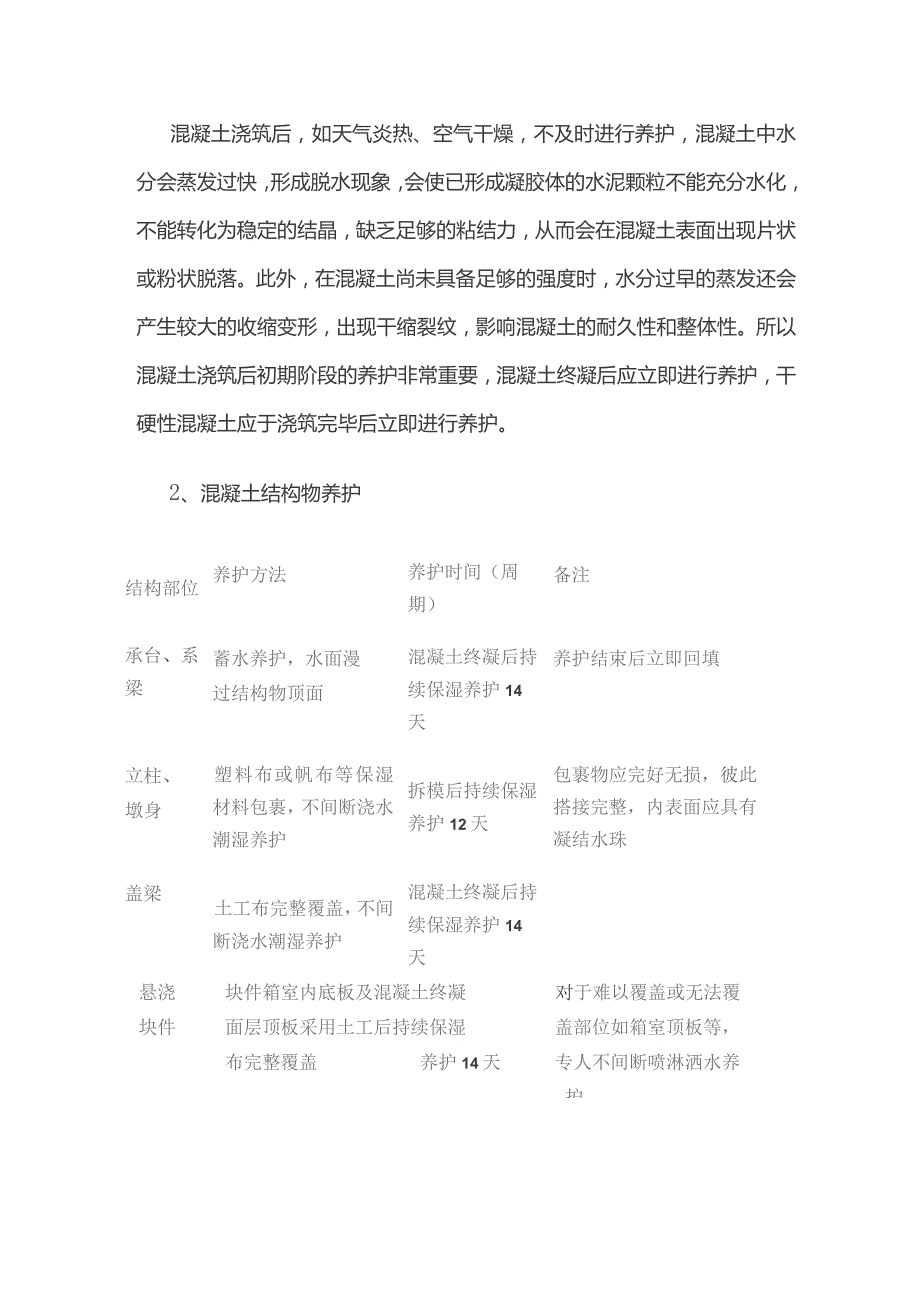

3、。3、与混凝土接触的各种工具、设备和材料等，如浇筑溜槽、输送机、泵管、混凝土浇筑导管、钢筋和手推车等，不要直接受到阳光曝晒，必要时应洒水冷却。4、夏季浇筑混凝土应精心计划，混凝土应连续、快速的浇筑。混凝土表面如有泌水时，要及时进行修整。5、当根据具体气候条件，发现混凝土有塑性收缩开裂的可能性时，应采取措施以控制混凝土表面的水分蒸发，如冷却混凝土，向表面喷水或采用防风措施等，以降低表面蒸发速度。三、混凝土的养护1、混凝土养护作用混凝土浇筑后，如天气炎热、空气干燥，不及时进行养护，混凝土中水分会蒸发过快，形成脱水现象，会使已形成凝胶体的水泥颗粒不能充分水化，不能转化为稳定的结晶，缺乏足够的粘结力，
4、从而会在混凝土表面出现片状或粉状脱落。此外，在混凝土尚未具备足够的强度时，水分过早的蒸发还会产生较大的收缩变形，出现干缩裂纹，影响混凝土的耐久性和整体性。所以混凝土浇筑后初期阶段的养护非常重要，混凝土终凝后应立即进行养护，干硬性混凝土应于浇筑完毕后立即进行养护。2、混凝土结构物养护结构部位养护方法养护时间（周期）备注承台、系梁蓄水养护，水面漫过结构物顶面混凝土终凝后持续保湿养护14天养护结束后立即回填立柱、墩身塑料布或帆布等保湿材料包裹，不间断浇水潮湿养护拆模后持续保湿养护12天包裹物应完好无损，彼此搭接完整，内表面应具有凝结水珠盖梁土工布完整覆盖，不间断浇水潮湿养护混凝土终凝后持续保湿养护1
5、4天悬浇块件块件箱室内底板及混凝土终凝对于难以覆盖或无法覆面层顶板采用土工后持续保湿盖部位如箱室顶板等，布完整覆盖养护14天专人不间断喷淋洒水养护预制箱梁梁顶面土工布完整混凝土终凝梁内蓄水养护，拆模后覆盖，不间断浇水后持续保湿对腹板、封头板专人不潮湿养护养护14天间断喷淋洒水养护四、夏季浇筑混凝土的处理措施（1）、在炎热气候中浇筑的混凝土的最终强度将会降低，影响因素有：1）混凝土的温度较高；2）凝结和早期强度增长较快；3）在同样坍落度要求下用水量增大。处理措施：1）向骨料堆上洒水，通过水的蒸发使骨料冷却；2）在混凝土中掺加缓凝剂；3）必要时用冰代替部分拌合水；4）掺加粉煤灰以调节炎热气候的影响
6、；5）适当增加每立方米混凝土中的水泥用量。（1）、炎热气候使混凝土的空气含量降低，从而使混凝土受到一些不良影响。主要有：1）硬化混凝土的耐久性变差；2）混凝土拌合物的和易性降低；3）拌制量减少。处理措施：1）经常检验混凝土拌合物的空气含量；2）增大引气剂掺量。（3）、因气候炎热使新浇筑混凝土表面干燥而导致以下问题：D修整时间不够；2）混凝土表面耐候性变差；3）混凝土表面出现龟裂。处理措施：1）适当降低混凝土砂用量；2）如果因修整需要向表面洒水，应当使用喷雾器喷洒，避免表面过量洒水；3）修整后应立即养护；4）保证坍落度均匀，并不得大于规定限值。（4）、炎热气候导致施工中混凝土板纵深方向上的干燥和凝结不均匀，从而形成波纹状表面处理措施：1）使用低坍落度拌合物；2）当可能出现这种情况时，用喷雾器喷洒少量水以延长修整时间。
